厚板打抜き用パンチ RPコーティング（Al-Cr系コーティング+α処理（Ｒ））

厚板打抜き用パンチ RPコーティング（Al-Cr系コーティング+α処理（Ｒ））

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【RPコーティングとは】・高硬度・高耐熱のAl-Cr系コーティングです。下地に...

詳細情報を確認する

  • 厚板打抜き用有無：
    有
  • 先端形状：
    1段
  • ジェクタ：
    なし
  • 表面処理：
    RPコーティング
  • シャンク(取付部)形状：
    標準
  • ツバ厚：
    8mm

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定2,304件の候補があります。

Loading...

商品情報

外形図・製品仕様

[ ! ]シャンク径公差D[ T ]はm5・+0.005/0を選択
[ ! ]刃先エッジ部は微小Rが付きます。

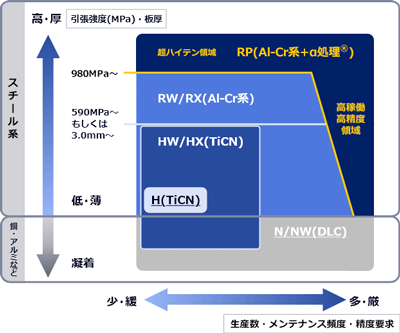

■打ち抜き条件とコーティングマップ

あくまでも目安です。

シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式

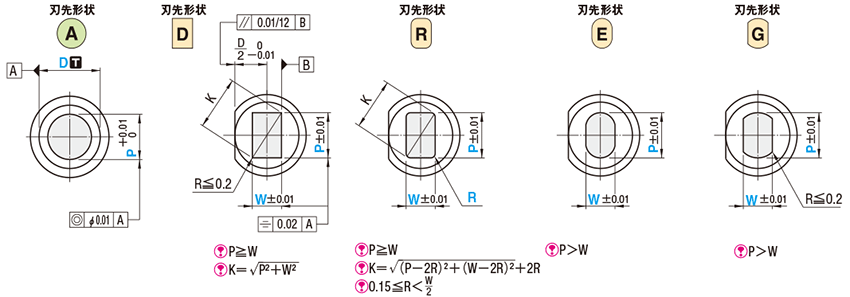

Type刃先形状B
刃先長さ
D m5SKH51相当
61～64HRC
表面3100HV		RP-AP


刃先長さ（B）
L＞S
粉末ハイス鋼
64～67HRC
表面3100HV		RP-APH
D
+0.005/0		SKH51相当
61～64HRC
表面3100HV		ARP-AP
粉末ハイス鋼
64～67HRC
表面3100HV		ARP-APH

規格表

型式L指定0.01mm単位0.01mmBH
Type刃先形状B
刃先長さ		Dmin.Pmax.P・Kmax.P・Wmin.R
（D m5）
RP-AP
RP-APH

（D +0.005/0）
ARP-AP
ARP-APH		55060708090100   2.00～4.994.971.20810
65060708090100   2.00～5.995.971.5011
8（50）607080901001101201303.00～7.997.972.001313
10（50）607080901001101201303.00～9.999.972.5015
13（50）607080901001101201306.00～12.9912.973.0018
16（50）6070809010011012013010.00～15.9915.974.001921
20（50）6070809010011012013013.00～19.9919.975.0025
25（50）6070809010011012013018.00～24.9924.976.0030
5 60708090100   2.00～4.994.971.201310
6 60708090100   2.00～5.995.971.5011
8 607080901001101201303.00～7.997.972.001913
10 607080901001101201303.00～9.999.972.5015
13 607080901001101201306.00～12.9912.973.0018
16  70809010011012013010.00～15.9915.974.002521
20  70809010011012013013.00～19.9919.975.0025
25  70809010011012013018.00～24.9924.976.0030
[ ! ]：P>D-0.03→ ℓ=0　刃先形状でP>D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]：P・K>D-0.05→ ℓ=0　刃先形状でP・K>D-0.05の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]L（50）→B＝8 全長が（50）の場合、刃先長さは一律8mmになります。

注文例

 型式-L-P-W-R（のみ）
 RP-APAS 20-80-P15.00

出荷日

 9  日目出荷

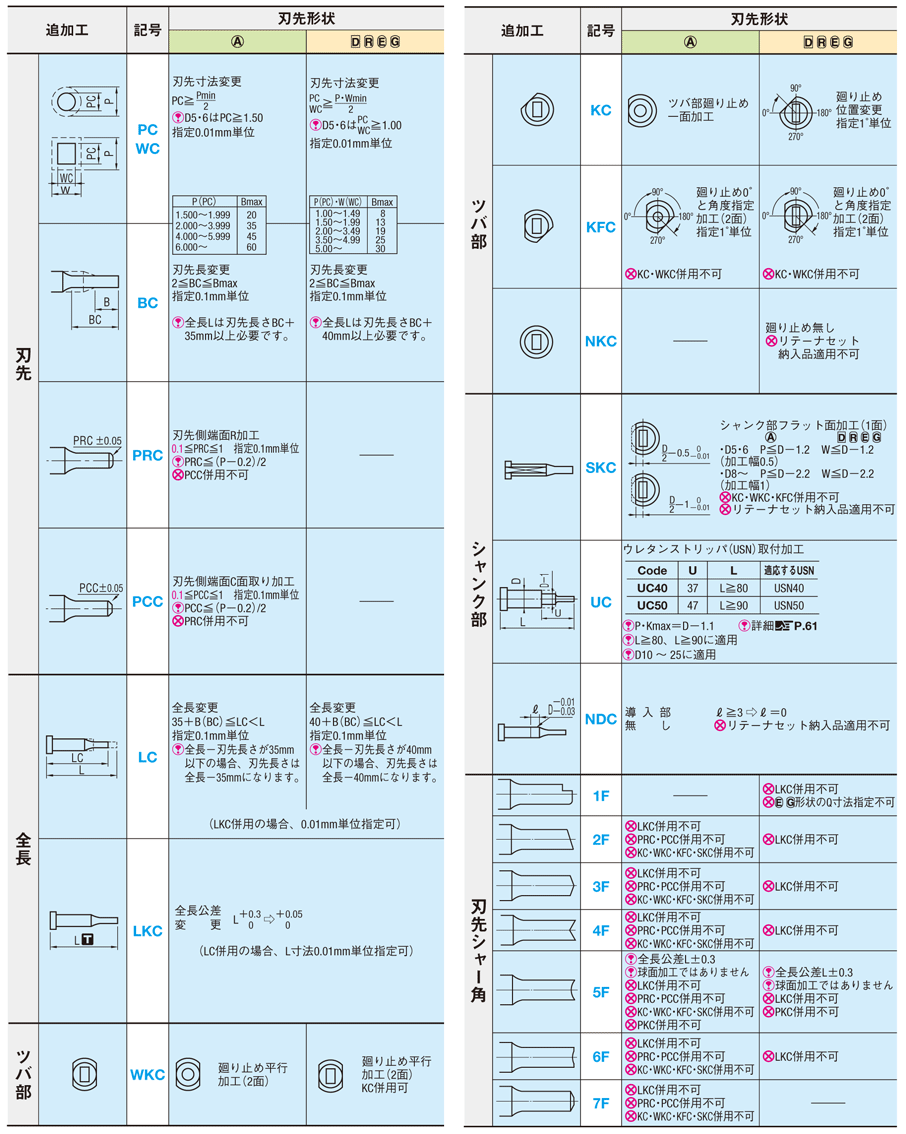

追加工
