厚板打抜き用ジェクタパンチ RPコーティング（Al-Cr系コーティング+α処理（R））

厚板打抜き用ジェクタパンチ RPコーティング（Al-Cr系コーティング+α処理（R））

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【RPコーティングとは】・高硬度・高耐熱のAl-Cr系コーティングです。下地に...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定480件の候補があります。

Loading...

商品情報

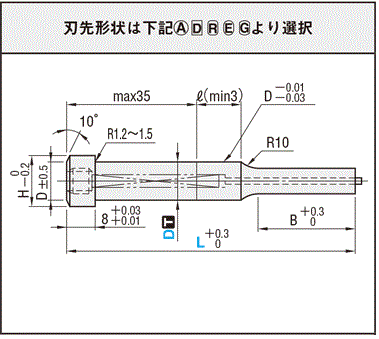

外形図・製品仕様

[ ! ]シャンク径公差D[ T ]はm5・+0.005/0を選択
[ ! ]ジェクタ穴詳細は>>こちら
[ ! ]ジェクタピン詳細は>>こちら
[ ! ]ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。
[ ! ]刃先エッジ部は微小Rが付きます。

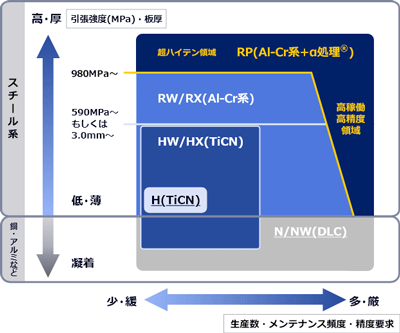

■打ち抜き条件とコーティングマップ

あくまでも目安です。

シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式

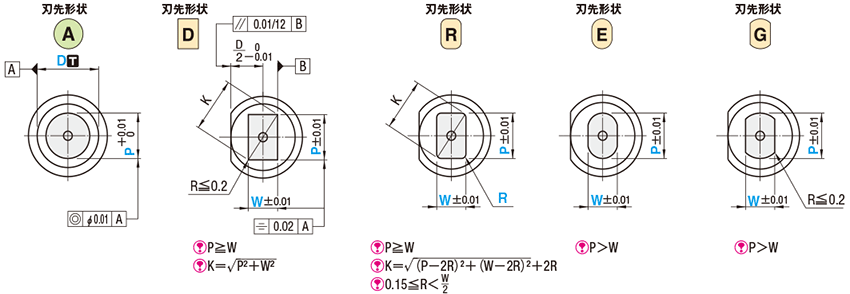

Type刃先形状B
刃先長さ
D m5粉末ハイス鋼
64～67HRC
表面3100HV		RP-APJ
バネ＆ピン強化タイプ
RP-APJV


刃先長さ（B）
L＞S
D
+0.005/0		粉末ハイス鋼
64～67HRC
表面3100HV		ARP-APJ
バネ＆ピン強化タイプ
ARP-APJV

規格表

型式L指定0.01mm単位0.01mmBH
Type刃先形状BD
刃先長さmin.Pmax.P・Kmax.P・Wmin.R
（D m5）
RP-APJ
バネ&ピン強化タイプ
RP-APJV

（D +0.005/0）
ARP-APJ
バネ&ピン強化タイプ
ARP-APJV		8（50）60708090100（110）（120）（130）4.00～7.997.974.001313
105.00～9.999.975.0015
136.00～12.9912.976.0018
1610.00～15.9915.976.001921
2013.00～19.9919.976.0025
2518.00～24.9924.976.0030
8 60708090100（110）（120）（130）4.00～7.997.974.001913
105.00～9.999.975.0015
136.00～12.9912.976.0018
16  708090100（110）（120）（130）10.00～15.9915.976.002521
2013.00～19.9919.976.0025
2518.00～24.9924.976.0030
[ ! ]RP-APJV, ARP-APJVのばね定数は RP-APJ, ARP-APJの約2倍です。
[ ! ]：P>D-0.03→ ℓ=0　刃先形状でP>D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]：P・K>D-0.05→ ℓ=0　刃先形状でP・K>D-0.05の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]L（50）→B＝8 全長が（50）の場合、刃先長さは一律8mmになります。
[ NG ]L（110）（120）（130）→L110,120,130はバネ&ピン強化タイプ適用不可

注文例

 型式-L-P-W-R（のみ）
 RP-APJAS 20-80-P15.00

出荷日

 9  日目出荷

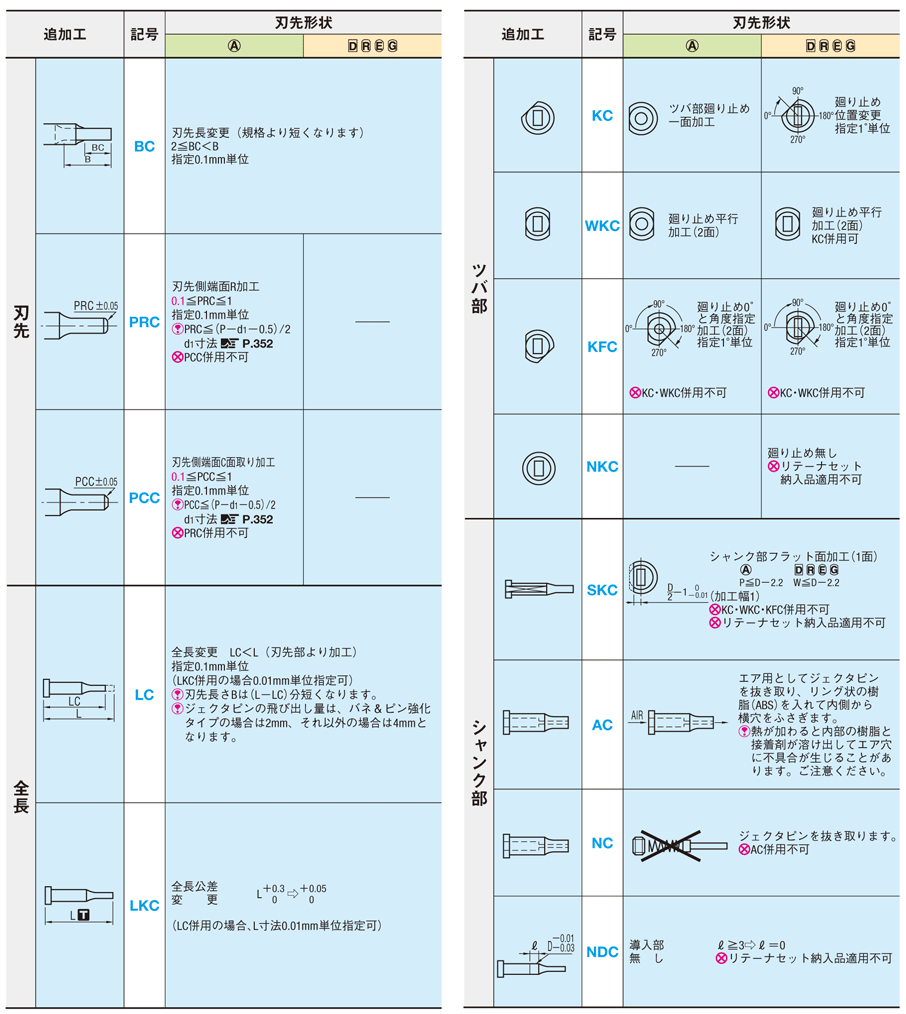

追加工

 型式-L（LC）-P-W-R（のみ）-（BC・KC…etc.）
 RP-APJDS 20-LC79-P15.00-W6.00  -BC13
[ ! ]追加工表中のPRC・PCC追加工の制限に関わるd1寸法は>>こちら

商品情報

パンチ・リテーナセット品
1つの型番でパンチとリテーナーをセットした状態で発注が可能です。
組付けミスの防止、セットする時間の短縮に役立ちます。詳細は>>こちら

関連部品

ボタンダイカス上がり対策
ボタンダイ		カス上がり対策
逆テーパボタンダイ
ストリッパガイドピンストリッパガイドブシュパンチガイドブシュ

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
