全長指定・B寸キープ厚板打抜き用ジェクタパンチ RPコーティング（Al-Cr系コート+α処理（R））

全長指定・B寸キープ厚板打抜き用ジェクタパンチ RPコーティング（Al-Cr系コート+α処理（R））

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 全長指定・B寸キープ厚板打抜き用ジェクタパンチ RPコーティング（Al-Cr系コート+α処理（R））
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【RPコーティングとは】・高硬度・高耐熱のAl-Cr系コーティングです。下地に...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定240件の候補があります。

Loading...

商品情報

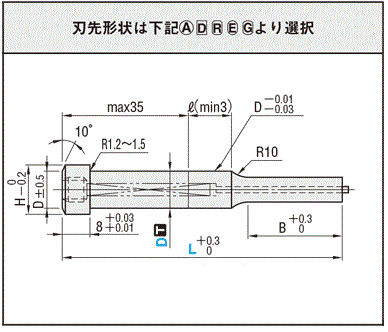

外形図・製品仕様

[ ! ]シャンク径公差D[ T ]はm5・+0.005/0を選択
[ ! ]ジェクタ穴詳細は>>こちら
[ ! ]ジェクタピン詳細は>>こちら
[ ! ]ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。
[ ! ]刃先エッジ部は微小Rが付きます。
※全長Lが変化しても刃先長さBは一定となるジェクタパンチです。

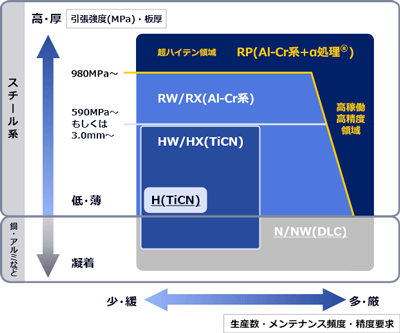

■打ち抜き条件とコーティングマップ

あくまでも目安です。

シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式

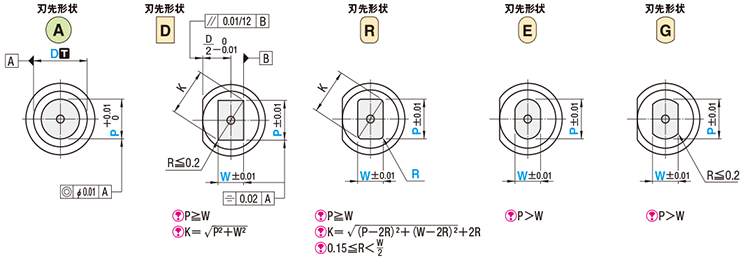

Type刃先形状B
刃先長さ
D m5粉末ハイス鋼
64～67HRC
表面3100HV		RP-LFAPJ
バネ＆ピン強化タイプ
RP-LFAPJV


刃先長さ（B）
L＞S
D
+0.005/0		粉末ハイス鋼
64～67HRC
表面3100HV		ARP-LFAPJ
バネ＆ピン強化タイプ
ARP-LFAPJV

規格表

型式L
指定0.1mm単位		指定0.01mm単位0.01mmBH
Type刃先形状BD
刃先長さmmin.Pmax.P・Kmax.P・Wmin.R
（D m5）
RP-LFAPJ
バネ&ピン強化タイプ
RP-LFAPJV

（D +0.005/0）
ARP-LFAPJ
バネ&ピン強化タイプ
ARP-LFAPJV		860.0～130.0
バネ&ピン強化タイプ
70.0～100.0		4.00～7.997.974.001313
105.00～9.999.975.0015
136.00～12.9912.976.0018
1670.0～130.0
バネ&ピン強化タイプ
80.0～100.0		10.00～15.9915.976.001921
2013.00～19.9919.976.0025
2518.00～24.9924.976.0030
870.0～130.0
バネ&ピン強化タイプ
70.0～100.0		4.00～7.997.974.001913
105.00～9.999.975.0015
136.00～12.9912.976.0018
1680.0～130.0
バネ&ピン強化タイプ
80.0～100.0		10.00～15.9915.976.002521
2013.00～19.9919.976.0025
2518.00～24.9924.976.0030
[ ! ]RP-LFAPJV, ARP-LFAPJVのばね定数は RP-LFAPJ, ARP-LFAPJの約2倍です。
[ ! ]：P>D-0.03→ ℓ=0　刃先形状でP>D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]：P・K>D-0.05→ ℓ=0　刃先形状でP・K>D-0.05の場合、D-0.01/-0.03（導入部）はつきません。

注文例

 型式-L-P-W-R（のみ）
 RP-LFAPJAS 20-80-P15.00

出荷日

 9  日目出荷

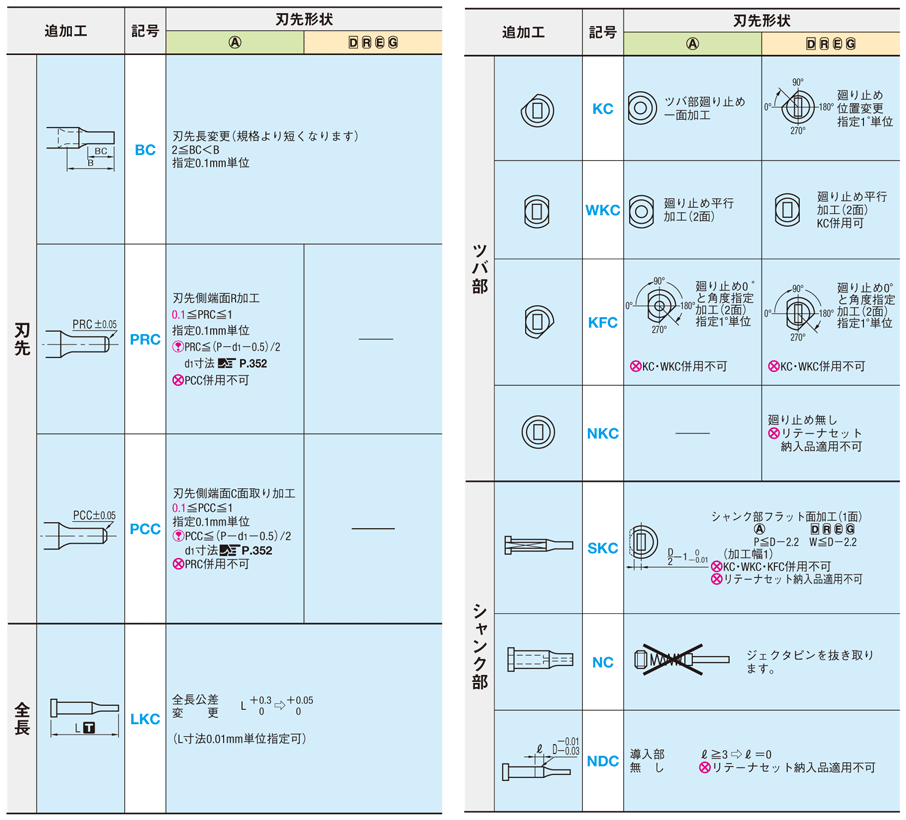

追加工

 型式-L-P-W-R（のみ）-（BC・KC…etc.）
 RP-LFAPJDS 20-79-P15.00-W6.00  -BC13
[ ! ]追加工表中のPRC・PCC追加工の制限に関わるd1寸法は>>こちら

関連情報

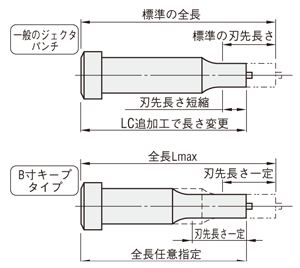

・一般のジェクタパンチではLC追加工時に刃先長さBが短くなりますが、
B寸キープタイプは任意のL寸に対して刃先長さBが一定に保たれます。
・B寸キープタイプジェクタパンチはシャンク部に横穴を設けていないため、
ジェクタピンを外せばそのままエアブロー用パンチとしてご利用いただけます。

商品情報

パンチ・リテーナセット品
1つの型番でパンチとリテーナーをセットした状態で発注が可能です。
組付けミスの防止、セットする時間の短縮に役立ちます。詳細は>>こちら

関連部品

ボタンダイカス上がり対策
ボタンダイ		カス上がり対策
逆テーパボタンダイ
ストリッパガイドピンストリッパガイドブシュパンチガイドブシュ

型番リスト

表示件数:
