厚板打抜き用パンチ ーツバ厚12mm・RPコーティング（Al-Cr系コーティング+α処理（R））

厚板打抜き用パンチ ーツバ厚12mm・RPコーティング（Al-Cr系コーティング+α処理（R））

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【RPコーティングとは】・高硬度・高耐熱のAl-Cr系コーティングです。下地に...

詳細情報を確認する

型番

未確定360件の候補があります。

Loading...

商品情報

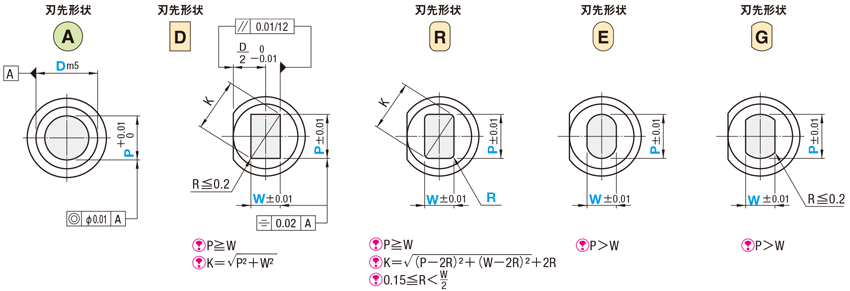

外形図・製品仕様

[ ! ]追加工HC選択時でも、ツバ下R1.7～2.0となります。
[ ! ]刃先エッジ部は微小Rが付きます

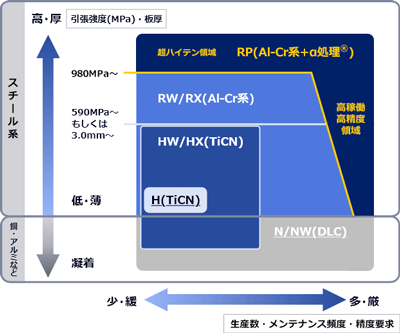

■打ち抜き条件とコーティングマップ

あくまでも目安です。

シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式
Type刃先形状B
刃先長さ
D m5SKH51相当
61～64HRC
表面3100HV		RP-HSAP


刃先長さ（B）
L＞S

規格表

型式L指定0.01mm単位BH
Type刃先形状BD
刃先長さmin.Pmax.P・Kmax.P・Wmin.R
RP-HSAP10（50）607080901001101201303.00～9.999.972.501318
13（50）607080901001101201306.00～12.9912.973.0021
16（50）6070809010011012013010.00～15.9915.974.001924
20（50）6070809010011012013013.00～19.9919.975.0028
25（50）6070809010011012013018.00～24.9924.976.0033
10 607080901001101201303.00～9.999.972.501918
13 607080901001101201306.00～12.9912.973.0021
16  70809010011012013010.00～15.9915.974.002524
20  70809010011012013013.00～19.9919.975.0028
25  70809010011012013018.00～24.9924.976.0033
[ ! ]：P>D-0.03→ ℓ=0　刃先形状でP>D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]：P・K>D-0.05→ ℓ=0　刃先形状でP・K>D-0.05の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]L（50）→B＝8 全長が（50）の場合、刃先長さは一律8mmになります。

注文例

 型式-L-P-W-R（のみ）
 RP-HSAPAS 16-90-P13.00

出荷日

 9  日目出荷

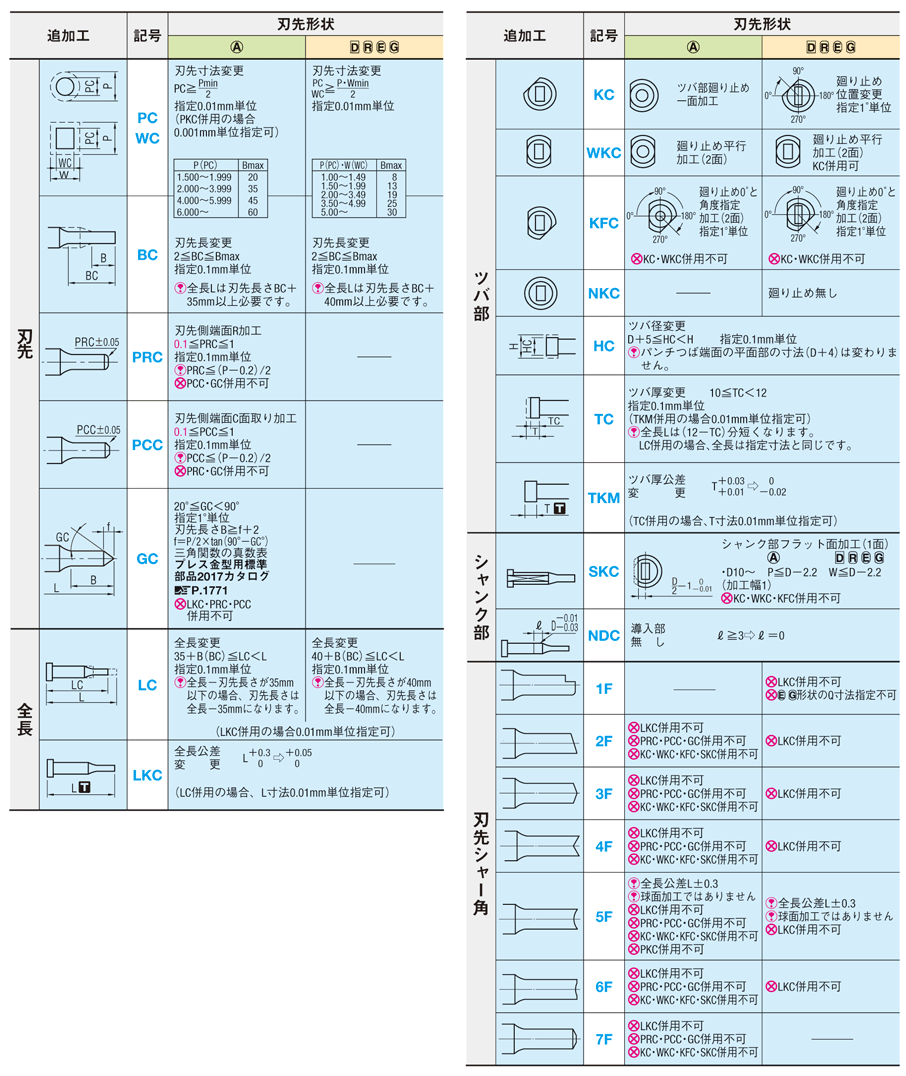

追加工

 型式-L（LC）-P（PC）-W（WC）-R（のみ）-（BC・HC…etc.）
 RP-HSAPAS 10-LC73-PC2.00    -BC20
[ ! ]刃先シャー角変更（追加工1Fなど）の詳細は>>こちら

関連部品

ボタンダイカス上がり対策
ボタンダイ		カス上がり対策
逆テーパボタンダイ
ストリッパガイドピンストリッパガイドブシュパンチガイドブシュ

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ
型番
刃先形状
B（刃先長さ）
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
LC(全長変更)(mm)
PC(刃先寸法変更)(mm)
W(刃先寸法)
WC(刃先寸法変更)
R(刃先コーナーR)(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸形
L
10
3 ～ 9.99
60 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
L
10
-
60 ～ 130
-
1.5 ～ 2.99
-
-
-

1個

-( - )

9日目

丸形
L
10
3 ～ 9.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
L
10
-
-
37 ～ 129.9
1.5 ～ 2.99
-
-
-

1個

-( - )

9日目

丸形
L
13
6 ～ 12.99
60 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
L
13
-
60 ～ 130
-
3 ～ 5.99
-
-
-

1個

-( - )

9日目

丸形
L
13
6 ～ 12.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
L
13
-
-
37 ～ 129.9
3 ～ 5.99
-
-
-

1個

-( - )

9日目

丸形
L
16
10 ～ 15.99
70 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
L
16
-
70 ～ 130
-
5 ～ 9.99
-
-
-

1個

-( - )

9日目

丸形
L
16
10 ～ 15.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
L
16
-
-
37 ～ 129.9
5 ～ 9.99
-
-
-

1個

-( - )

9日目

丸形
L
20
13 ～ 19.99
70 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
L
20
-
70 ～ 130
-
6.5 ～ 12.99
-
-
-

1個

-( - )

9日目

丸形
L
20
13 ～ 19.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
L
20
-
-
37 ～ 129.9
6.5 ～ 12.99
-
-
-

1個

-( - )

9日目

丸形
L
25
18 ～ 24.99
70 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
L
25
-
70 ～ 130
-
9 ～ 17.99
-
-
-

1個

-( - )

9日目

丸形
L
25
18 ～ 24.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
L
25
-
-
37 ～ 129.9
9 ～ 17.99
-
-
-

1個

-( - )

9日目

丸形
S
10
3 ～ 9.99
50 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
S
10
-
50 ～ 130
-
1.5 ～ 2.99
-
-
-

1個

-( - )

9日目

丸形
S
10
3 ～ 9.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
S
10
-
-
37 ～ 129.9
1.5 ～ 2.99
-
-
-

1個

-( - )

9日目

丸形
S
13
6 ～ 12.99
50 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
S
13
-
50 ～ 130
-
3 ～ 5.99
-
-
-

1個

-( - )

9日目

丸形
S
13
6 ～ 12.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
S
13
-
-
37 ～ 129.9
3 ～ 5.99
-
-
-

1個

-( - )

9日目

丸形
S
16
10 ～ 15.99
50 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
S
16
-
50 ～ 130
-
5 ～ 9.99
-
-
-

1個

-( - )

9日目

丸形
S
16
10 ～ 15.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
S
16
-
-
37 ～ 129.9
5 ～ 9.99
-
-
-

1個

-( - )

9日目

丸形
S
20
13 ～ 19.99
50 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
S
20
-
50 ～ 130
-
6.5 ～ 12.99
-
-
-

1個

-( - )

9日目

丸形
S
20
13 ～ 19.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
S
20
-
-
37 ～ 129.9
6.5 ～ 12.99
-
-
-

1個

-( - )

9日目

丸形
S
25
18 ～ 24.99
50 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
S
25
-
50 ～ 130
-
9 ～ 17.99
-
-
-

1個

-( - )

9日目

丸形
S
25
18 ～ 24.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
S
25
-
-
37 ～ 129.9
9 ～ 17.99
-
-
-

1個

-( - )

9日目

長方形
L
10
2.5 ～ 9.97
60 ～ 130
-
-
2.5 ～ 9.97
-
-

1個

-( - )

9日目

長方形
L
10
2.5 ～ 9.97
60 ～ 130
-
-
-
1.25 ～ 2.49
-

1個

-( - )

9日目

長方形
L
10
-
60 ～ 130
-
1.25 ～ 2.49
2.5 ～ 9.97
-
-

1個

-( - )

9日目

長方形
L
10
-
60 ～ 130
-
1.25 ～ 2.49
-
1.25 ～ 2.49
-

1個

-( - )

9日目

長方形
L
10
2.5 ～ 9.97
-
42 ～ 129.9
-
2.5 ～ 9.97
-
-

1個

-( - )

9日目

長方形
L
10
2.5 ～ 9.97
-
42 ～ 129.9
-
-
1.25 ～ 2.49
-

1個

-( - )

9日目

長方形
L
10
-
-
42 ～ 129.9
1.25 ～ 2.49
2.5 ～ 9.97
-
-

1個

-( - )

9日目

長方形
L
10
-
-
42 ～ 129.9
1.25 ～ 2.49
-
1.25 ～ 2.49
-

1個

-( - )

9日目

長方形
L
13
3 ～ 12.97
60 ～ 130
-
-
3 ～ 12.97
-
-

1個

-( - )

9日目

長方形
L
13
3 ～ 12.97
60 ～ 130
-
-
-
1.5 ～ 2.99
-

1個

-( - )

9日目

長方形
L
13
-
60 ～ 130
-
1.5 ～ 2.99
3 ～ 12.97
-
-

1個

-( - )

9日目

長方形
L
13
-
60 ～ 130
-
1.5 ～ 2.99
-
1.5 ～ 2.99
-

1個

-( - )

9日目

長方形
L
13
3 ～ 12.97
-
42 ～ 129.9
-
3 ～ 12.97
-
-

1個

-( - )

9日目

長方形
L
13
3 ～ 12.97
-
42 ～ 129.9
-
-
1.5 ～ 2.99
-

1個

-( - )

9日目

長方形
L
13
-
-
42 ～ 129.9
1.5 ～ 2.99
3 ～ 12.97
-
-

1個

-( - )

9日目

長方形
L
13
-
-
42 ～ 129.9
1.5 ～ 2.99
-
1.5 ～ 2.99
-

1個

-( - )

9日目

長方形
L
16
4 ～ 15.97
70 ～ 130
-
-
4 ～ 15.97
-
-

1個

-( - )

9日目

長方形
L
16
4 ～ 15.97
70 ～ 130
-
-
-
2 ～ 3.99
-

1個

-( - )

9日目

長方形
L
16
-
70 ～ 130
-
2 ～ 3.99
4 ～ 15.97
-
-

1個

-( - )

9日目

長方形
L
16
-
70 ～ 130
-
2 ～ 3.99
-
2 ～ 3.99
-

1個

-( - )

9日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ

Loading...

詳細情報

基本情報

【RPコーティングとは】
・高硬度・高耐熱のAl-Cr系コーティングです。下地にα処理（R）を施して耐摩耗性とコーティング膜の密着性を強化しています。
・従来のコーティングでは耐久性が不足していた打ち抜きに対しても大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します。
・Al-Cr系コーティングの詳細はこちら、α処理（R）の詳細はこちら、ミスミの表面処理についてもっと詳しく知りたい方はこちらをご参照ください。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
