厚板打抜き用パンチ ーツバ厚12mm・RPコーティング（Al-Cr系コーティング+α処理（R））

厚板打抜き用パンチ ーツバ厚12mm・RPコーティング（Al-Cr系コーティング+α処理（R））

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【RPコーティングとは】・高硬度・高耐熱のAl-Cr系コーティングです。下地に...

詳細情報を確認する

型番

未確定360件の候補があります。

Loading...

商品情報

外形図・製品仕様

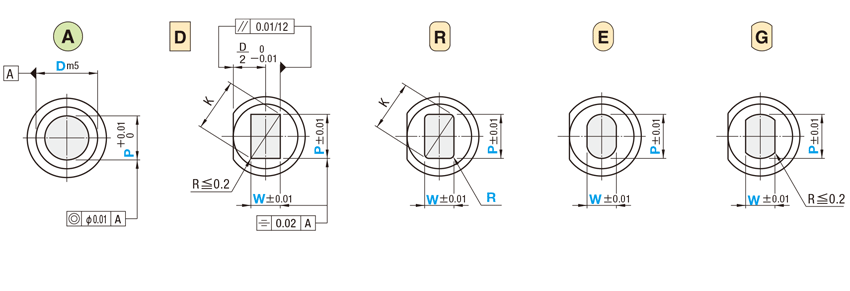

刃先形状は下記    より選択

[ ! ]追加工HC選択時でも、ツバ下R1.7～2.0となります。
[ ! ]刃先エッジ部は微小Rが付きます

■打ち抜き条件とコーティングマップ

あくまでも目安です。

刃先形状刃先形状刃先形状刃先形状刃先形状[ ! ]P≧W
[ ! ]K=[ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W
シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式
Type刃先形状B
刃先長さ
D m5SKH51相当
61～64HRC
表面3100HV		RP-HSAP


刃先長さ（B）
L＞S

規格表

型式L指定0.01mm単位BH
Type刃先形状BD
刃先長さmin.Pmax.P・Kmax.P・Wmin.R
RP-HSAP10（50）607080901001101201303.00～9.999.972.50
0.15〜w未満
2
カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ-  のみ		1318
13（50）607080901001101201306.00～12.9912.973.0021
16（50）6070809010011012013010.00～15.9915.974.001924
20（50）6070809010011012013013.00～19.9919.975.0028
25（50）6070809010011012013018.00～24.9924.976.0033
10 607080901001101201303.00～9.999.972.501918
13 607080901001101201306.00～12.9912.973.0021
16  70809010011012013010.00～15.9915.974.002524
20  70809010011012013013.00～19.9919.975.0028
25  70809010011012013018.00～24.9924.976.0033
[ ! ]：P>D-0.03→ ℓ=0　刃先形状でP>D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]：P・K>D-0.05→ ℓ=0　刃先形状でP・K>D-0.05の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]L（50）→B＝8 全長が（50）の場合、刃先長さは一律8mmになります。

注文例

 型式-L-P-W-R（のみ）
 RP-HSAPAS 16-90-P13.00

出荷日

 9 日目出荷

追加工

 型式-L（LC）-P（PC）-W（WC）-R（のみ）-（BC・HC…etc.）
 RP-HSAPAS 10-LC73-PC2.00    -BC20
追加工記号刃先形状

刃先PC
WC		刃先寸法変更
PC≧Pmin
2
指定0.01mm単位
(PKC併用の場合
0.001mm単位指定可)

P(PC)Bmax
1.500～1.999
2.000～3.999
4.000～5.999
6.000～		20
35
45
60
刃先寸法変更
PC≧P・Wmin
WC2
指定0.01mm単位

P(PC)・W(WC)Bmax
1.00～1.49
1.50～1.99
2.00～3.49
3.50～4.99
5.00～    		8
13
19
25
30
BC刃先長変更
2≦BC≦Bmax
指定0.1mm単位
[ ! ]全長Lは刃先長さBC＋
35mm以上必要です。
[ ! ]PC・WC追加工の記載内
の表にご注意ください		刃先長変更
2≦BC≦Bmax
指定0.1mm単位
[ ! ]全長Lは刃先長さBC＋
40mm以上必要です。
[ ! ]PC・WC追加工の記載内
の表にご注意ください
PRC刃先側端面R加工
0.1≦PRC≦1
指定0.1mm単位
[ ! ]PRC≦（P－0.2）/2
[ NG ]PCC・GC併用不可		－
PCC刃先側端面C面取り加工
0.1≦PCC≦1
指定0.1mm単位
[ ! ]PCC≦（P－0.2）/2
[ NG ]PRC・GC併用不可		－
GC20°≦GC＜90°
指定1°単位
刃先長さB≧f＋2
f＝P/2×tan（90°－GC°）
三角関数の真数表
プレス金型用標準
部品2017カタログ
>>こちら
[ NG ]LKC・PRC・PCC
併用不可		－
全長LC全長変更
35＋B（BC）≦LC＜L
指定0.1mm単位
[ ! ]全長－刃先長さが35mm
以下の場合、刃先長さは
全長－35mmになります。		全長変更
40＋B（BC）≦LC＜L
指定0.1mm単位
[ ! ]全長－刃先長さが40mm
以下の場合、刃先長さは
全長－40mmになります。
(LKC併用の場合0.01mm単位指定可)
LKC
全長公差
変  更
L ＋0.30 ⇒ ＋0.050
(LC併用の場合、L寸法0.01mm単位指定可)
追加工記号刃先形状

ツバ部KCツバ部廻り止め
一面加工		廻り止め
位置変更
指定1゜単位
WKC廻り止め平行
加工（2面）		廻り止め平行
加工（2面）
KC併用可
KFC廻り止め0゜と
角度指定
加工（2面）
指定1°単位		廻り止め0゜と
角度指定
加工（2面）
指定1°単位
[ NG ]KC・WKC併用不可[ NG ]KC・WKC併用不可
NKC－廻り止め無し
HCツバ径変更
D+5≦HC＜H  指定0.１㎜単位
[ ! ]パンチつば端面の平面部の寸法(D+4)は変わりません。
TCツバ厚変更   10≦TC＜12
指定0.１㎜単位
(TKM併用の場合0.01㎜単位指定可)
[ ! ]全長Ｌは(12-TC)分短くなります
LC併用の場合、全長は指定寸法と同じです。
TKMツバ厚公差
変   更		T＋0.03＋0.01 ⇒  0－0.02
(TC併用の場合、T寸法0.01㎜単位指定可)
シャンク部SKCシャンク部フラット面加工（1面）

・D10~P≦D－2.2W≦D－2.2
（加工幅1）
[ NG ]KC・WKC・KFC併用不可
NDC導入部無しℓ≧3⇒ℓ＝0
刃先
シャー角		1F－[ NG ]LKC併用不可
[ NG ]  形状のQ寸法
指定不可
2F[ NG ]LKC併用不可
[ NG ]PRC・PCC・GC併用不可
[ NG ]KC・WKC・KFC・SKC併用不可		[ NG ]LKC併用不可
3F[ NG ]LKC併用不可
[ NG ]PRC・PCC・GC併用不可
[ NG ]KC・WKC・KFC・SKC併用不可		[ NG ]LKC併用不可
4F[ NG ]LKC併用不可
[ NG ]PRC・PCC・GC併用不可
[ NG ]KC・WKC・KFC・SKC併用不可		[ NG ]LKC併用不可
5F[ ! ]全長公差L±0.3
[ ! ]球面加工ではありません
[ NG ]LKC併用不可
[ NG ]PRC・PCC・GC併用不可
[ NG ]KC・WKC・KFC・SKC併用不可
[ NG ]PKC併用不可		[ ! ]全長公差L±0.3
[ ! ]球面加工ではありません
[ NG ]LKC併用不可
6F[ NG ]LKC併用不可
[ NG ]PRC・PCC・GC併用不可
[ NG ]KC・WKC・KFC・SKC併用不可		[ NG ]LKC併用不可
7F[ NG ]LKC併用不可
[ NG ]PRC・PCC・GC併用不可
[ NG ]KC・WKC・KFC・SKC併用不可		－
[ ! ]刃先シャー角変更（追加工1Fなど）の詳細は>>こちら

関連部品

ボタンダイカス上がり対策
ボタンダイ		カス上がり対策
逆テーパボタンダイ
ストリッパガイドピンストリッパガイドブシュパンチガイドブシュ

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ
型番
刃先形状
B（刃先長さ）
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
LC(全長変更)(mm)
PC(刃先寸法変更)(mm)
W(刃先寸法)
WC(刃先寸法変更)
R(刃先コーナーR)(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸形
L
10
3 ～ 9.99
60 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
L
10
-
60 ～ 130
-
1.5 ～ 2.99
-
-
-

1個

-( - )

9日目

丸形
L
10
3 ～ 9.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
L
10
-
-
37 ～ 129.9
1.5 ～ 2.99
-
-
-

1個

-( - )

9日目

丸形
L
13
6 ～ 12.99
60 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
L
13
-
60 ～ 130
-
3 ～ 5.99
-
-
-

1個

-( - )

9日目

丸形
L
13
6 ～ 12.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
L
13
-
-
37 ～ 129.9
3 ～ 5.99
-
-
-

1個

-( - )

9日目

丸形
L
16
10 ～ 15.99
70 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
L
16
-
70 ～ 130
-
5 ～ 9.99
-
-
-

1個

-( - )

9日目

丸形
L
16
10 ～ 15.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
L
16
-
-
37 ～ 129.9
5 ～ 9.99
-
-
-

1個

-( - )

9日目

丸形
L
20
13 ～ 19.99
70 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
L
20
-
70 ～ 130
-
6.5 ～ 12.99
-
-
-

1個

-( - )

9日目

丸形
L
20
13 ～ 19.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
L
20
-
-
37 ～ 129.9
6.5 ～ 12.99
-
-
-

1個

-( - )

9日目

丸形
L
25
18 ～ 24.99
70 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
L
25
-
70 ～ 130
-
9 ～ 17.99
-
-
-

1個

-( - )

9日目

丸形
L
25
18 ～ 24.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
L
25
-
-
37 ～ 129.9
9 ～ 17.99
-
-
-

1個

-( - )

9日目

丸形
S
10
3 ～ 9.99
50 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
S
10
-
50 ～ 130
-
1.5 ～ 2.99
-
-
-

1個

-( - )

9日目

丸形
S
10
3 ～ 9.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
S
10
-
-
37 ～ 129.9
1.5 ～ 2.99
-
-
-

1個

-( - )

9日目

丸形
S
13
6 ～ 12.99
50 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
S
13
-
50 ～ 130
-
3 ～ 5.99
-
-
-

1個

-( - )

9日目

丸形
S
13
6 ～ 12.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
S
13
-
-
37 ～ 129.9
3 ～ 5.99
-
-
-

1個

-( - )

9日目

丸形
S
16
10 ～ 15.99
50 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
S
16
-
50 ～ 130
-
5 ～ 9.99
-
-
-

1個

-( - )

9日目

丸形
S
16
10 ～ 15.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
S
16
-
-
37 ～ 129.9
5 ～ 9.99
-
-
-

1個

-( - )

9日目

丸形
S
20
13 ～ 19.99
50 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
S
20
-
50 ～ 130
-
6.5 ～ 12.99
-
-
-

1個

-( - )

9日目

丸形
S
20
13 ～ 19.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
S
20
-
-
37 ～ 129.9
6.5 ～ 12.99
-
-
-

1個

-( - )

9日目

丸形
S
25
18 ～ 24.99
50 ～ 130
-
-
-
-
-

1個

-( - )

9日目

丸形
S
25
-
50 ～ 130
-
9 ～ 17.99
-
-
-

1個

-( - )

9日目

丸形
S
25
18 ～ 24.99
-
37 ～ 129.9
-
-
-
-

1個

-( - )

9日目

丸形
S
25
-
-
37 ～ 129.9
9 ～ 17.99
-
-
-

1個

-( - )

9日目

長方形
L
10
2.5 ～ 9.97
60 ～ 130
-
-
2.5 ～ 9.97
-
-

1個

-( - )

9日目

長方形
L
10
2.5 ～ 9.97
60 ～ 130
-
-
-
1.25 ～ 2.49
-

1個

-( - )

9日目

長方形
L
10
-
60 ～ 130
-
1.25 ～ 2.49
2.5 ～ 9.97
-
-

1個

-( - )

9日目

長方形
L
10
-
60 ～ 130
-
1.25 ～ 2.49
-
1.25 ～ 2.49
-

1個

-( - )

9日目

長方形
L
10
2.5 ～ 9.97
-
42 ～ 129.9
-
2.5 ～ 9.97
-
-

1個

-( - )

9日目

長方形
L
10
2.5 ～ 9.97
-
42 ～ 129.9
-
-
1.25 ～ 2.49
-

1個

-( - )

9日目

長方形
L
10
-
-
42 ～ 129.9
1.25 ～ 2.49
2.5 ～ 9.97
-
-

1個

-( - )

9日目

長方形
L
10
-
-
42 ～ 129.9
1.25 ～ 2.49
-
1.25 ～ 2.49
-

1個

-( - )

9日目

長方形
L
13
3 ～ 12.97
60 ～ 130
-
-
3 ～ 12.97
-
-

1個

-( - )

9日目

長方形
L
13
3 ～ 12.97
60 ～ 130
-
-
-
1.5 ～ 2.99
-

1個

-( - )

9日目

長方形
L
13
-
60 ～ 130
-
1.5 ～ 2.99
3 ～ 12.97
-
-

1個

-( - )

9日目

長方形
L
13
-
60 ～ 130
-
1.5 ～ 2.99
-
1.5 ～ 2.99
-

1個

-( - )

9日目

長方形
L
13
3 ～ 12.97
-
42 ～ 129.9
-
3 ～ 12.97
-
-

1個

-( - )

9日目

長方形
L
13
3 ～ 12.97
-
42 ～ 129.9
-
-
1.5 ～ 2.99
-

1個

-( - )

9日目

長方形
L
13
-
-
42 ～ 129.9
1.5 ～ 2.99
3 ～ 12.97
-
-

1個

-( - )

9日目

長方形
L
13
-
-
42 ～ 129.9
1.5 ～ 2.99
-
1.5 ～ 2.99
-

1個

-( - )

9日目

長方形
L
16
4 ～ 15.97
70 ～ 130
-
-
4 ～ 15.97
-
-

1個

-( - )

9日目

長方形
L
16
4 ～ 15.97
70 ～ 130
-
-
-
2 ～ 3.99
-

1個

-( - )

9日目

長方形
L
16
-
70 ～ 130
-
2 ～ 3.99
4 ～ 15.97
-
-

1個

-( - )

9日目

長方形
L
16
-
70 ～ 130
-
2 ～ 3.99
-
2 ～ 3.99
-

1個

-( - )

9日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ

Loading...

詳細情報

基本情報

【RPコーティングとは】
・高硬度・高耐熱のAl-Cr系コーティングです。下地にα処理（R）を施して耐摩耗性とコーティング膜の密着性を強化しています。
・従来のコーティングでは耐久性が不足していた打ち抜きに対しても大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します。
・Al-Cr系コーティングの詳細はこちら、α処理（R）の詳細はこちら、ミスミの表面処理についてもっと詳しく知りたい方はこちらをご参照ください。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

厚板打抜き用パンチ ーツバ厚12mm・RPコーティング（Al-Cr系コーティング+α処理（R））

厚板打抜き用パンチ ーツバ厚12mm・RPコーティング（Al-Cr系コーティング+α処理（R））

    厚板打抜き用パンチ ーツバ厚12mm・RWコーティング(Al-Cr系コーティング+WPC®処理)ー

    厚板打抜き用パンチ ーツバ厚12mm・RWコーティング(Al-Cr系コーティング+WPC®処理)ー

      厚板打抜き用パンチ ーツバ厚12mmー　-α処理®-

      厚板打抜き用パンチ ーツバ厚12mmー　-α処理®-

        厚板打抜き用パンチ－ツバ厚12mm・RXコーティング(Al-Cr系コーティング+窒化処理)－

        厚板打抜き用パンチ－ツバ厚12mm・RXコーティング(Al-Cr系コーティング+窒化処理)－

          厚板打抜き用パンチ ーツバ厚12mmー

          厚板打抜き用パンチ ーツバ厚12mmー

            厚板打抜き用パンチ ーツバ厚12mm・TiCNコーティングー

            厚板打抜き用パンチ ーツバ厚12mm・TiCNコーティングー

              厚板打抜き用パンチ－ツバ厚12mm・HWコーティング(TiCNコーティング+WPC®処理)－

              厚板打抜き用パンチ－ツバ厚12mm・HWコーティング(TiCNコーティング+WPC®処理)－

                厚板打抜き用パンチ－ツバ厚12mm・HXコーティング(TiCNコーティング+窒化処理)－

                厚板打抜き用パンチ－ツバ厚12mm・HXコーティング(TiCNコーティング+窒化処理)－

                  厚板打抜き用パンチ　-ディコート処理-

                  厚板打抜き用パンチ　-ディコート処理-

                    ハイテン・厚板打ち抜き用ジェクトール®パンチ 標準材質SKH51(M2)相当－XNAＰ処理－

                    ハイテン・厚板打ち抜き用ジェクトール®パンチ 標準材質SKH51(M2)相当－XNAＰ処理－

                      ハイテン・厚板打ち抜き用レギュラーパンチ 標準材質SKH51(M2)相当－XNAＰ処理－

                      ハイテン・厚板打ち抜き用レギュラーパンチ 標準材質SKH51(M2)相当－XNAＰ処理－

                        ハイテン・厚板打ち抜き用ジェクトール®パンチ 標準材質SKH51(M2)相当－WPC&XNA処理－

                        ハイテン・厚板打ち抜き用ジェクトール®パンチ 標準材質SKH51(M2)相当－WPC&XNA処理－

                          ハイテン・厚板打ち抜き用レギュラーパンチ 標準材質SKH51(M2)相当－WPC&XNA処理－

                          ハイテン・厚板打ち抜き用レギュラーパンチ 標準材質SKH51(M2)相当－WPC&XNA処理－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ DAYTON DAYTON DAYTON DAYTON
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 9日目   お見積り   お見積り   お見積り   2日目～   当日出荷可能 2日目～   2日目～   お見積り   3日目   15日目   15日目   4日目   4日目
                            厚板打抜き用有無 有 有 有 有 有 有 有 有 有 有 有 有 有
                            先端形状 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段
                            ジェクタ なし なし なし なし なし なし なし なし なし 標準タイプ なし 標準タイプ なし
                            材質 SKH51相当 SKH51相当 SKH51相当 SKH51相当 SKH51相当 SKH51相当 SKH51相当 SKH51相当 粉末ハイス鋼 SKH51相当 SKH51相当 SKH51相当 SKH51相当
                            表面処理 RPコーティング RWコーティング α処理 RXコーティング なし TiCN（XCN)コーティング HWコーティング HXコーティング ディコート XNAPコーティング XNAPコーティング WPC+XNAコーティング WPC+XNAコーティング

                            厚板打抜き用パンチ ーツバ厚12mm・RPコーティング（Al-Cr系コーティング+α処理（R））のレビュー

                            この商品のレビューはありません レビューを書く

                            厚板打ち抜き用パンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
