位置決めノック穴付ジェクタパンチ RPコーティング（Al-Cr系コーティング+α処理（R））

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

【RPコーティングとは】・高硬度・高耐熱のAl-Cr系コーティングです。下地に...

詳細情報を確認する

厚板打ち抜き用有無：

無
先端形状：

1段
材質：

SKD11相当
表面処理：

RPコーティング
シャンク(取付部)形状：

位置決めノック穴付
シャンク径D公差：

m5
T（ツバ厚/板厚）(mm)：

5

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定1,232件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報

商品情報

外形図・製品仕様

刃先形状は下記

より選択

[ ! ]ジェクタ穴詳細は>>こちら
[ ! ]ジェクタピン詳細と飛び出し量の求め方（参考値）は>>こちら
[ ! ]刃先エッジ部は微小Rが付きます。

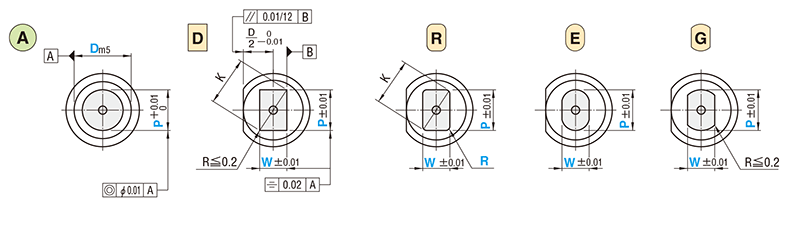

[ ! ]パンチの刃先形状は下図より選択

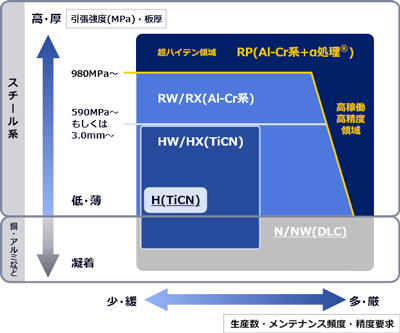

■打ち抜き条件とコーティングマップ

あくまでも目安です。

[ A ] 付属品

D	d	型式
10～32	6	MS6-25
38・45	10	SJB-CMS

•D38・45用ノックピンSJB－CMS
位置決めノック穴付ジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPCR処理)-

・リテーナとの合わせ加工済
・バッキングプレートご使用の場合、φ38・φ45用バッキングプレートのみ、φ10.2の段付きノックピン用穴があいています。

刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W
[ ! ]K＝カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ-

[ ! ]P≧W
[ ! ]K＝カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ-

[ ! ]0.15≦R＜W2 [ ! ]P＞W [ ! ]P＞W

シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式
シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	Type	刃先形状	B 刃先長さ	ノック穴付
D_m5	SKD11相当 60～63HRC 表面3100HV	RP-SJ バネ強化タイプ RP-SJV		刃先長さ（B） X＞L＞S	-C

規格表

型式

指定0.01mm単位

Type

刃先形状

B
刃先長さ

ノック穴付

min. P max.

P・Kmax.

P・Wmin.

RP-SJ

バネ強化タイプ
RP-SJV

-C

100

110

120

3.00～9.99

9.97

3.00

0.15〜	w	未満
	2

のみ

100

110

120

6.00～12.99

12.97

6.00

（60）

100

110

120

10.00～15.99

15.97

6.00

（60）

100

110

120

13.00～19.99

19.97

6.00

（60）

100

110

120

18.00～24.99

24.97

6.00

（60）

100

110

120

20.00～31.99

31.97

7.00

（60）

100

110

120

28.00～37.99

37.97

8.00

（60）

100

110

120

35.00～44.99

44.97

9.00

100

110

120

3.00～9.99

9.97

3.00

100

110

120

6.00～12.99

12.97

6.00

100

110

120

10.00～15.99

15.97

6.00

100

110

120

13.00～19.99

19.97

6.00

100

110

120

18.00～24.99

24.97

6.00

100

110

120

20.00～31.99

31.97

7.00

100

110

120

28.00～37.99

37.97

8.00

100

110

120

35.00～44.99

44.97

9.00

100

110

120

6.00～9.99

9.97

6.00

100

110

120

6.00～12.99

12.97

6.00

100

110

120

10.00～15.99

100

110

120

13.00～19.99

100

110

120

18.00～24.99

100

110

120

20.00～31.99

[ ! ]RP-SJV□□-Cのばね定数は RP-SJ□□-Cの約2倍です。
[ ! ]：P>D-0.03→ ℓ=0　刃先形状でP>D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]：P・K>D-0.05→ ℓ=0　刃先形状でP・K>D-0.05の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]L（60）→ B=13　全長が（60）の場合、刃先長さは一律13mmになります。

注文例

	型式	-	L	-	P	-	W	-	R（のみ）
	RP-SJEL-C 20	-	100	-	P18.00	-	W15.00

出荷日

日目出荷

追加工

型式

L（LC）

P（PC）

W（WC）

R（

のみ）

（BC・HC…etc.）

RP-SJAS-C 25

LC95

PC18.05

HC27

追加工

記号

刃先形状

刃先

PC
WC

刃先寸法変更
PC≧PCmin
指定0.01mm単位

D	PCmin
10 13 16 20 25 32 38 45	2.800 5.000 8.000 9.000 9.000 15.000 23.000 30.000

刃先寸法変更
PC・WC≧PC・WCmin
指定0.01mm単位
[ NG ]刃先X適用不可

D	PC・WCmin
10 13 16 20 25 32 38 45	2.80 5.00 5.00 5.00 5.00 6.00 7.00 8.00

刃先長変更(規格より短くなります)
2≦BC＜B　　　　指定0.1mm単位

PRC

刃先側端面R加工
0.1≦PRC≦1
指定0.1mm単位
[ ! ]PRC≦(P－d₁－0.5)/2
   d₁寸法
   プレス金型用標準部品
   2017カタ口グ>>こちら
[ NG ]PCC併用不可

－

PCC

刃先側端面C面取り加工
0.1≦PCC≦1
指定0.1mm単位
[ ! ]PCC≦(P－d₁－0.5)/2
   d₁寸法
   プレス金型用標準部品
   2017カタ口グ>>こちら
[ NG ]PRC併用不可

－

全長

全長変更(刃先部より加工)
LC＜L 指定0.1mm単位
[ ! ]刃先長さBは(L－LC)分短くなります。
(LKC併用の場合0.01mm単位指定可)
[ ! ]ジェクタピンの飛び出し量は2mmとなります。

LKC

全長公差
変更

L＋0.30 ⇒ ＋0.050

(LC併用の場合、L寸法0.01mm単位指定可)

追加工	記号	刃先形状

ツバ部	KC		ツバ部廻り止め一面加工		廻り止め位置変更指定1°単位
	WKC		廻り止め平行加工（2面）		廻り止め平行加工（2面） KC併用可
	KFC		廻り止め0゜と角度指定加工（2面）指定1°単位		廻り止め0゜と角度指定加工（2面）指定1°単位
		[ NG ]KC・WKC併用不可		[ NG ]KC・WKC併用不可
	NKC	－		廻り止め無し [ NG ]リテーナセット納入品適用不可
	HC	ツバ径変更 D≦HC＜H 指定0.1mm単位 [ NG ]リテーナセット納入品適用不可
	TC	ツバ厚変更　3.5≦TC＜5　指定0.1mm単位 [ ! ]全長Lは(5－TC)分短くなります。 LC併用の場合、全長はLCと同じです。 [ NG ]リテーナセット納入品適用不可
	TCC	ツバ部C面加工パンチ頭部の強度UPになります。指定0.1mm単位 0.5≦TCC≦(H－D)/2
シャンク部	AC		エア用としてジェクタピンを抜き取り、リング状の樹脂(ABS) を入れて内側から横穴をふさぎます。 [ ! ]熱が加わると内部の樹脂と接着剤が溶け出してエア穴に不具合が生じることがあります。ご注意ください。
	NC		ジェクタピンを抜き取ります。 [ NG ]AC併用不可
	TPC	ノックピン変更付属するMS6－25をMSTP6－25 (タップ付タイプ)に変更します。 [ NG ]D38・45適用不可
	NDC	導入部無し	ℓ≧3⇒ℓ＝0 [ NG ]リテーナセット納入品適用不可

[ ! ]追加工表中のPRC・PCC追加工の制限に関わるd1寸法は>>こちら

使用例

■位置決めノック穴付パンチの特長
主に自動車のボディ等の金型に、パンチを保持するリテーナとセットで使用します。
リテーナのノック穴による間接位置決めと異なり、パンチと同軸上に加工されたノック穴により直接位置決めができるため、金型精度が向上します。
NC加工機による金型加工の場合にご使用になりますと効果的です。
また、このパンチは家電製品の外板用の金型等にも、リテーナとセットで使用したり、一般順送型のパンチプレートに取り付けて使用することもできます。

商品情報

パンチ・リテーナセット品
1つの型番でパンチとリテーナーをセットした状態で発注が可能です。
組付けミスの防止、セットする時間の短縮に役立ちます。詳細は>>こちら

型番リスト

表示件数:

型番	ジェクタ	刃先形状	B（刃先長さ）	D（シャンク径）(mm)	P(刃先寸法)(mm)	L(全長)(mm)	LC(全長変更)(mm)	PC(刃先寸法変更)(mm)	R(刃先コーナーR)(mm)	W(刃先寸法)(mm)	WC(刃先寸法変更)(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

RP-SJAL-C10-[70-120/10]-P[3-9.99/0.01]	標準タイプ	丸形	L	10	3 ～ 9.99	70 ～ 120	-	-	-	-	-	1個	-( - )	9日目
RP-SJAL-C10-[70-120/10]-PC[2.8-3/0.01]	標準タイプ	丸形	L	10	-	70 ～ 120	-	2.8 ～ 3	-	-	-	1個	-( - )	9日目
RP-SJAL-C10-LC[34-119.9/0.1]-P[3-9.99/0.01]	標準タイプ	丸形	L	10	3 ～ 9.99	-	34 ～ 119.9	-	-	-	-	1個	-( - )	9日目
RP-SJAL-C10-LC[34-119.9/0.1]-PC[2.8-3/0.01]	標準タイプ	丸形	L	10	-	-	34 ～ 119.9	2.8 ～ 3	-	-	-	1個	-( - )	9日目
RP-SJAL-C13-[70-120/10]-P[6-12.99/0.01]	標準タイプ	丸形	L	13	6 ～ 12.99	70 ～ 120	-	-	-	-	-	1個	-( - )	9日目
RP-SJAL-C13-[70-120/10]-PC[5-6/0.01]	標準タイプ	丸形	L	13	-	70 ～ 120	-	5 ～ 6	-	-	-	1個	-( - )	9日目
RP-SJAL-C13-LC[34-119.9/0.1]-P[6-12.99/0.01]	標準タイプ	丸形	L	13	6 ～ 12.99	-	34 ～ 119.9	-	-	-	-	1個	-( - )	9日目
RP-SJAL-C13-LC[34-119.9/0.1]-PC[5-6/0.01]	標準タイプ	丸形	L	13	-	-	34 ～ 119.9	5 ～ 6	-	-	-	1個	-( - )	9日目
RP-SJAL-C16-[70-120/10]-P[10-15.99/0.01]	標準タイプ	丸形	L	16	10 ～ 15.99	70 ～ 120	-	-	-	-	-	1個	-( - )	9日目
RP-SJAL-C16-[70-120/10]-PC[8-10/0.01]	標準タイプ	丸形	L	16	-	70 ～ 120	-	8 ～ 10	-	-	-	1個	-( - )	9日目
RP-SJAL-C16-LC[34-119.9/0.1]-P[10-15.99/0.01]	標準タイプ	丸形	L	16	10 ～ 15.99	-	34 ～ 119.9	-	-	-	-	1個	-( - )	9日目
RP-SJAL-C16-LC[34-119.9/0.1]-PC[8-10/0.01]	標準タイプ	丸形	L	16	-	-	34 ～ 119.9	8 ～ 10	-	-	-	1個	-( - )	9日目
RP-SJAL-C20-[70-120/10]-P[13-19.99/0.01]	標準タイプ	丸形	L	20	13 ～ 19.99	70 ～ 120	-	-	-	-	-	1個	-( - )	9日目
RP-SJAL-C20-[70-120/10]-PC[9-13/0.01]	標準タイプ	丸形	L	20	-	70 ～ 120	-	9 ～ 13	-	-	-	1個	-( - )	9日目
RP-SJAL-C20-LC[34-119.9/0.1]-P[13-19.99/0.01]	標準タイプ	丸形	L	20	13 ～ 19.99	-	34 ～ 119.9	-	-	-	-	1個	-( - )	9日目
RP-SJAL-C20-LC[34-119.9/0.1]-PC[9-13/0.01]	標準タイプ	丸形	L	20	-	-	34 ～ 119.9	9 ～ 13	-	-	-	1個	-( - )	9日目
RP-SJAL-C25-[70-120/10]-P[18-24.99/0.01]	標準タイプ	丸形	L	25	18 ～ 24.99	70 ～ 120	-	-	-	-	-	1個	-( - )	9日目
RP-SJAL-C25-[70-120/10]-PC[9-18/0.01]	標準タイプ	丸形	L	25	-	70 ～ 120	-	9 ～ 18	-	-	-	1個	-( - )	9日目
RP-SJAL-C25-LC[34-119.9/0.1]-P[18-24.99/0.01]	標準タイプ	丸形	L	25	18 ～ 24.99	-	34 ～ 119.9	-	-	-	-	1個	-( - )	9日目
RP-SJAL-C25-LC[34-119.9/0.1]-PC[9-18/0.01]	標準タイプ	丸形	L	25	-	-	34 ～ 119.9	9 ～ 18	-	-	-	1個	-( - )	9日目
RP-SJAL-C32-[70-120/10]-P[20-31.99/0.01]	標準タイプ	丸形	L	32	20 ～ 31.99	70 ～ 120	-	-	-	-	-	1個	-( - )	9日目
RP-SJAL-C32-[70-120/10]-PC[15-19.99/0.01]	標準タイプ	丸形	L	32	-	70 ～ 120	-	15 ～ 19.99	-	-	-	1個	-( - )	9日目
RP-SJAL-C32-LC[47-119.9/0.1]-P[20-31.99/0.01]	標準タイプ	丸形	L	32	20 ～ 31.99	-	47 ～ 119.9	-	-	-	-	1個	-( - )	9日目
RP-SJAL-C32-LC[47-119.9/0.1]-PC[15-19.99/0.01]	標準タイプ	丸形	L	32	-	-	47 ～ 119.9	15 ～ 19.99	-	-	-	1個	-( - )	9日目
RP-SJAL-C38-[70-120/10]-P[28-37.99/0.01]	標準タイプ	丸形	L	38	28 ～ 37.99	70 ～ 120	-	-	-	-	-	1個	-( - )	9日目
RP-SJAL-C38-[70-120/10]-PC[23-27.99/0.01]	標準タイプ	丸形	L	38	-	70 ～ 120	-	23 ～ 27.99	-	-	-	1個	-( - )	9日目
RP-SJAL-C38-LC[47-119.9/0.1]-P[28-37.99/0.01]	標準タイプ	丸形	L	38	28 ～ 37.99	-	47 ～ 119.9	-	-	-	-	1個	-( - )	9日目
RP-SJAL-C38-LC[47-119.9/0.1]-PC[23-27.99/0.01]	標準タイプ	丸形	L	38	-	-	47 ～ 119.9	23 ～ 27.99	-	-	-	1個	-( - )	9日目
RP-SJAL-C45-[70-120/10]-P[35-44.99/0.01]	標準タイプ	丸形	L	45	35 ～ 44.99	70 ～ 120	-	-	-	-	-	1個	-( - )	9日目
RP-SJAL-C45-[70-120/10]-PC[30-34.99/0.01]	標準タイプ	丸形	L	45	-	70 ～ 120	-	30 ～ 34.99	-	-	-	1個	-( - )	9日目
RP-SJAL-C45-LC[47-119.9/0.1]-P[35-44.99/0.01]	標準タイプ	丸形	L	45	35 ～ 44.99	-	47 ～ 119.9	-	-	-	-	1個	-( - )	9日目
RP-SJAL-C45-LC[47-119.9/0.1]-PC[30-34.99/0.01]	標準タイプ	丸形	L	45	-	-	47 ～ 119.9	30 ～ 34.99	-	-	-	1個	-( - )	9日目
RP-SJAS-C10-[60-120/10]-P[3-9.99/0.01]	標準タイプ	丸形	S	10	3 ～ 9.99	60 ～ 120	-	-	-	-	-	1個	-( - )	9日目
RP-SJAS-C10-[60-120/10]-PC[2.8-2.99/0.01]	標準タイプ	丸形	S	10	-	60 ～ 120	-	2.8 ～ 2.99	-	-	-	1個	-( - )	9日目
RP-SJAS-C10-LC[34-119.9/0.1]-P[3-9.99/0.01]	標準タイプ	丸形	S	10	3 ～ 9.99	-	34 ～ 119.9	-	-	-	-	1個	-( - )	9日目
RP-SJAS-C10-LC[34-119.9/0.1]-PC[2.8-2.99/0.01]	標準タイプ	丸形	S	10	-	-	34 ～ 119.9	2.8 ～ 2.99	-	-	-	1個	-( - )	9日目
RP-SJAS-C13-[60-120/10]-P[6-12.99/0.01]	標準タイプ	丸形	S	13	6 ～ 12.99	60 ～ 120	-	-	-	-	-	1個	-( - )	9日目
RP-SJAS-C13-[60-120/10]-PC[5-6/0.01]	標準タイプ	丸形	S	13	-	60 ～ 120	-	5 ～ 6	-	-	-	1個	-( - )	9日目
RP-SJAS-C13-LC[34-119.9/0.1]-P[6-12.99/0.01]	標準タイプ	丸形	S	13	6 ～ 12.99	-	34 ～ 119.9	-	-	-	-	1個	-( - )	9日目
RP-SJAS-C13-LC[34-119.9/0.1]-PC[5-6/0.01]	標準タイプ	丸形	S	13	-	-	34 ～ 119.9	5 ～ 6	-	-	-	1個	-( - )	9日目
RP-SJAS-C16-[60-120/10]-P[10-15.99/0.01]	標準タイプ	丸形	S	16	10 ～ 15.99	60 ～ 120	-	-	-	-	-	1個	-( - )	9日目
RP-SJAS-C16-[60-120/10]-PC[8-10/0.01]	標準タイプ	丸形	S	16	-	60 ～ 120	-	8 ～ 10	-	-	-	1個	-( - )	9日目
RP-SJAS-C16-LC[34-119.9/0.1]-P[10-15.99/0.01]	標準タイプ	丸形	S	16	10 ～ 15.99	-	34 ～ 119.9	-	-	-	-	1個	-( - )	9日目
RP-SJAS-C16-LC[34-119.9/0.1]-PC[8-10/0.01]	標準タイプ	丸形	S	16	-	-	34 ～ 119.9	8 ～ 10	-	-	-	1個	-( - )	9日目
RP-SJAS-C20-[60-120/10]-P[13-19.99/0.01]	標準タイプ	丸形	S	20	13 ～ 19.99	60 ～ 120	-	-	-	-	-	1個	-( - )	9日目
RP-SJAS-C20-[60-120/10]-PC[9-13/0.01]	標準タイプ	丸形	S	20	-	60 ～ 120	-	9 ～ 13	-	-	-	1個	-( - )	9日目
RP-SJAS-C20-LC[34-119.9/0.1]-P[13-19.99/0.01]	標準タイプ	丸形	S	20	13 ～ 19.99	-	34 ～ 119.9	-	-	-	-	1個	-( - )	9日目
RP-SJAS-C20-LC[34-119.9/0.1]-PC[9-13/0.01]	標準タイプ	丸形	S	20	-	-	34 ～ 119.9	9 ～ 13	-	-	-	1個	-( - )	9日目
RP-SJAS-C25-[60-120/10]-P[18-24.99/0.01]	標準タイプ	丸形	S	25	18 ～ 24.99	60 ～ 120	-	-	-	-	-	1個	-( - )	9日目
RP-SJAS-C25-[60-120/10]-PC[9-18/0.01]	標準タイプ	丸形	S	25	-	60 ～ 120	-	9 ～ 18	-	-	-	1個	-( - )	9日目
RP-SJAS-C25-LC[34-119.9/0.1]-P[18-24.99/0.01]	標準タイプ	丸形	S	25	18 ～ 24.99	-	34 ～ 119.9	-	-	-	-	1個	-( - )	9日目
RP-SJAS-C25-LC[34-119.9/0.1]-PC[9-18/0.01]	標準タイプ	丸形	S	25	-	-	34 ～ 119.9	9 ～ 18	-	-	-	1個	-( - )	9日目
RP-SJAS-C32-[60-120/10]-P[20-31.99/0.01]	標準タイプ	丸形	S	32	20 ～ 31.99	60 ～ 120	-	-	-	-	-	1個	-( - )	9日目
RP-SJAS-C32-[60-120/10]-PC[15-19.99/0.01]	標準タイプ	丸形	S	32	-	60 ～ 120	-	15 ～ 19.99	-	-	-	1個	-( - )	9日目
RP-SJAS-C32-LC[49-119.9/0.1]-P[20-31.99/0.01]	標準タイプ	丸形	S	32	20 ～ 31.99	-	49 ～ 119.9	-	-	-	-	1個	-( - )	9日目
RP-SJAS-C32-LC[49-119.9/0.1]-PC[15-19.99/0.01]	標準タイプ	丸形	S	32	-	-	49 ～ 119.9	15 ～ 19.99	-	-	-	1個	-( - )	9日目
RP-SJAS-C38-[60-120/10]-P[28-37.99/0.01]	標準タイプ	丸形	S	38	28 ～ 37.99	60 ～ 120	-	-	-	-	-	1個	-( - )	9日目
RP-SJAS-C38-[60-120/10]-PC[23-27.99/0.01]	標準タイプ	丸形	S	38	-	60 ～ 120	-	23 ～ 27.99	-	-	-	1個	-( - )	9日目
RP-SJAS-C38-LC[49-119.9/0.1]-P[28-37.99/0.01]	標準タイプ	丸形	S	38	28 ～ 37.99	-	49 ～ 119.9	-	-	-	-	1個	-( - )	9日目
RP-SJAS-C38-LC[49-119.9/0.1]-PC[23-27.99/0.01]	標準タイプ	丸形	S	38	-	-	49 ～ 119.9	23 ～ 27.99	-	-	-	1個	-( - )	9日目

詳細情報

基本情報

基本情報

【RPコーティングとは】
・高硬度・高耐熱のAl-Cr系コーティングです。下地にα処理（R）を施して耐摩耗性とコーティング膜の密着性を強化しています。
・従来のコーティングでは耐久性が不足していた打ち抜きに対しても大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します。
・Al-Cr系コーティングの詳細はこちら、α処理（R）の詳細はこちら、ミスミの表面処理についてもっと詳しく知りたい方はこちらをご参照ください。

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品位置決めノック穴付ジェクタパンチ RPコーティング（Al-Cr系コーティング+α処理（R））	位置決めノック穴付パンチ RPコーティング（Al-Cr系コーティング+α処理（R））	位置決めノック穴付ジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-	位置決めノック穴付パンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-	位置決めノック穴付ジェクタパンチ -α処理®-	位置決めノック穴付ジェクタパンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－	位置決めノック穴付パンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－	位置決めノック穴付ジェクタパンチ　-TiCNコーティング-	位置決めノック穴付ジェクタパンチ－DLCコーティング－	位置決めノック穴付ジェクタパンチ	位置決めノック穴付ジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－	位置決めノック穴付ジェクタパンチ－NWコーティング（DLCコーティング＋WPC®処理）－	位置決めノック穴付ジェクタパンチ－WPC®処理－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	9日目	9日目	お見積り	お見積り	5日目～	お見積り	お見積り	2日目～	お見積り	2日目～当日出荷可能	2日目～	お見積り	2日目～
厚板打ち抜き用有無	無	無	無	無	無	無	無	無	無	無	無	無	無
先端形状	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段
材質	SKD11相当	SKD11相当	SKD11相当	SKD11相当	SKD11相当	SKD11相当	SKD11相当	SKD11相当	SKD11相当	SKD11相当	SKD11相当	SKD11相当	SKD11相当
表面処理	RPコーティング	RPコーティング	RWコーティング	RWコーティング	α処理	RXコーティング	RXコーティング	TiCN（XCN)コーティング	DLC(XCD)コーティング	なし	HWコーティング	DLC+WPC	WPC
シャンク(取付部)形状	位置決めノック穴付	位置決めノック穴付	位置決めノック穴付	位置決めノック穴付	位置決めノック穴付	位置決めノック穴付	位置決めノック穴付	位置決めノック穴付	位置決めノック穴付	位置決めノック穴付	位置決めノック穴付	位置決めノック穴付	位置決めノック穴付
