ストレートパンチ RWコーティング（Al-Cr系コート+WPC処理）

ストレートパンチ RWコーティング（Al-Cr系コート+WPC処理）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...

詳細情報を確認する

型番

未確定72件の候補があります。

Loading...

外形図・規格表

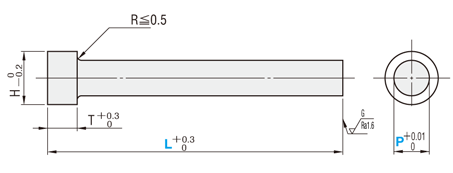

外形図・製品仕様

[ ! ]コーティングは刃先端面と刃先径（P）に行っています。
（ツバ部にはコーティングされません。）

[ ! ]刃先端面の研磨はコーティング前に行っております。

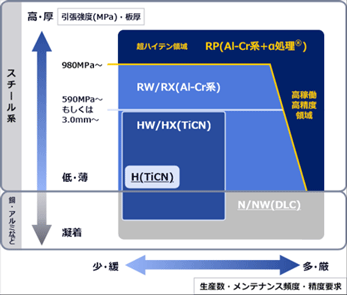

■打ち抜き条件とコーティングマップ

あくまでも目安です。

[ M ]材質
[ H ]硬度		型式
SKH51相当
61～64HRC
表面3100HV		RW-SHC
粉末ハイス鋼
64～67HRC
表面3100HV		RW-PHC

規格表

型式L指定0.01mm単位HT
Type呼び径min. P max.
RW-SHC
RW-PHC		44050607080    3.00～ 4.0075
54050607080    4.00～ 5.008
64050607080    5.00～ 6.009
8405060708090100  6.00～ 8.0011
10405060708090100  8.00～10.0013
1340506070809010011012010.00～13.0016
1640506070809010011012013.00～16.0019
2040506070809010011012016.00～20.0023
2540506070809010011012020.00～25.0028
[ ! ]呼び径はD寸加工前のブランク外径寸法です。

注文例

型式－L－P
RW-SHC 6－40－P5.50

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式－L（LC・LCT・LMT）－P－（TC・KC…etc.）
RW－SHC 6－LC45－P5.50－LKC
追加工記号詳細
刃先PRC刃先側端面R加工
0.1≦PRC≦1　指定0.1mm単位
[ ! ]PRC≦(P－0.2)/2　[ NG ]PCC・GC併用不可
PCC刃先側端面C面取り加工
0.1≦PCC≦1　指定0.1mm単位
[ ! ]PCC≦(P－0.2)/2　[ NG ]PRC・GC併用不可
GC20゜≦GC＜90゜
指定1゜単位
[ NG ]LKC・LCT・LMT・PRC・PCC併用不可
三角関数の真数表>>こちら
全長LC全長変更 20≦LC＜L
指定0.1mm単位
(LKC併用の場合0.01mm単位指定可)
LCTツバ厚公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様
(TC併用の場合、T寸法0.01mm単位指定可)
TKC
ツバ厚公差変更
T+0.3  0→+0.02  0		LC
＋全長変更 ＋		全長
公差変更
L+0.3  0→+0.1  0
LMTツバ厚公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注文方法、注意事項(E)はLCと同様
(TC併用の場合、T寸法0.01mm単位指定可)
TKM
ツバ厚公差変更
T+0.3  0→  0-0.02		LC
＋全長変更 ＋		全長
公差変更
L+0.3  0→+0.1  0
LKC
全長公差
変　　更
L+0.3  0→++0.05  0
[ NG ]GC併用不可
(LC併用の場合、L寸法0.01mm単位指定可)
追加工記号詳細
ツバ部KCツバ部廻り止め1面加工
WKC廻り止め平行加工(2面)
KFC廻り止め0゜と角度指定加工(2面)
指定1゜単位
[ NG ]KC・WKC併用不可
HCツバ径変更
P≦HC＜H
指定0.1㎜単位
TCツバ厚変更 　4.0≦TC＜T
指定0.1mm単位
(TKC・TKM・LCT・LMT併用の場合0.01mm単位指定可)
[ ! ]全長Lは(T－TC)分短くなります。
LC・LCT・LMT併用の場合、全長はLCと同じです。
TKCツバ厚公差
変　　　更		T+0.3  0→+0.02  0
(TC併用の場合、T寸法0.01mm単位指定可)
TKMツバ厚公差
変　　　更		T+0.3  0→  0-0.02
(TC併用の場合、T寸法0.01mm単位指定可)
TCCツバ部C面加工
パンチ頭部の強度UPになります。
指定0.1mm単位
0.5≦TCC≦(H－P)/2
[ ! ]H≦5はTCC 0.5になります

>>P.1771

商品情報

パンチ・リテーナセット品
1つの型番でパンチとリテーナーをセットした状態で発注が可能です。
組付けミスの防止、セットする時間の短縮に役立ちます。詳細は>>こちら

関連部品

ボタンダイカス上がり対策
ボタンダイ		カス上がり対策
逆テーパボタンダイ
ストリッパガイドピンストリッパガイドブシュパンチガイドブシュ

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
材質
No.（呼び径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
H（外形）(mm)
LC(全長変更)(mm)
LCT(ツバ厚公差変更+全長変更)(mm)
LMT(ツバ厚公差変更+全長変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
粉末ハイス鋼
4
3 ～ 4
40 ～ 80
7
-
-
-
10

1個

-( - )

5日目

粉末ハイス鋼
4
3 ～ 4
-
7
20 ～ 80
-
-
10

1個

-( - )

5日目

粉末ハイス鋼
4
3 ～ 4
-
7
-
20 ～ 80
-
10

1個

-( - )

5日目

粉末ハイス鋼
4
3 ～ 4
-
7
-
-
20 ～ 80
10

1個

-( - )

5日目

粉末ハイス鋼
5
4 ～ 5
40 ～ 80
8
-
-
-
10

1個

-( - )

5日目

粉末ハイス鋼
5
4 ～ 5
-
8
20 ～ 80
-
-
10

1個

-( - )

5日目

粉末ハイス鋼
5
4 ～ 5
-
8
-
20 ～ 80
-
10

1個

-( - )

5日目

粉末ハイス鋼
5
4 ～ 5
-
8
-
-
20 ～ 80
10

1個

-( - )

5日目

粉末ハイス鋼
6
5 ～ 6
40 ～ 80
9
-
-
-
10

1個

-( - )

5日目

粉末ハイス鋼
6
5 ～ 6
-
9
20 ～ 80
-
-
10

1個

-( - )

5日目

粉末ハイス鋼
6
5 ～ 6
-
9
-
20 ～ 80
-
10

1個

-( - )

5日目

粉末ハイス鋼
6
5 ～ 6
-
9
-
-
20 ～ 80
10

1個

-( - )

5日目

粉末ハイス鋼
8
6 ～ 8
40 ～ 100
11
-
-
-
10

1個

-( - )

5日目

粉末ハイス鋼
8
6 ～ 8
-
11
20 ～ 100
-
-
10

1個

-( - )

5日目

粉末ハイス鋼
8
6 ～ 8
-
11
-
20 ～ 100
-
10

1個

-( - )

5日目

粉末ハイス鋼
8
6 ～ 8
-
11
-
-
20 ～ 100
10

1個

-( - )

5日目

粉末ハイス鋼
10
8 ～ 10
40 ～ 100
13
-
-
-
10

1個

-( - )

5日目

粉末ハイス鋼
10
8 ～ 10
-
13
20 ～ 100
-
-
10

1個

-( - )

5日目

粉末ハイス鋼
10
8 ～ 10
-
13
-
20 ～ 100
-
10

1個

-( - )

5日目

粉末ハイス鋼
10
8 ～ 10
-
13
-
-
20 ～ 100
10

1個

-( - )

5日目

粉末ハイス鋼
13
10 ～ 13
40 ～ 120
16
-
-
-
10

1個

-( - )

5日目

粉末ハイス鋼
13
10 ～ 13
-
16
20 ～ 120
-
-
10

1個

-( - )

5日目

粉末ハイス鋼
13
10 ～ 13
-
16
-
20 ～ 120
-
10

1個

-( - )

5日目

粉末ハイス鋼
13
10 ～ 13
-
16
-
-
20 ～ 120
10

1個

-( - )

5日目

粉末ハイス鋼
16
13 ～ 16
40 ～ 120
19
-
-
-
10

1個

-( - )

5日目

粉末ハイス鋼
16
13 ～ 16
-
19
20 ～ 120
-
-
10

1個

-( - )

5日目

粉末ハイス鋼
16
13 ～ 16
-
19
-
20 ～ 120
-
10

1個

-( - )

5日目

粉末ハイス鋼
16
13 ～ 16
-
19
-
-
20 ～ 120
10

1個

-( - )

5日目

粉末ハイス鋼
20
16 ～ 20
40 ～ 120
23
-
-
-
10

1個

-( - )

5日目

粉末ハイス鋼
20
16 ～ 20
-
23
20 ～ 120
-
-
10

1個

-( - )

5日目

粉末ハイス鋼
20
16 ～ 20
-
23
-
20 ～ 120
-
10

1個

-( - )

5日目

粉末ハイス鋼
20
16 ～ 20
-
23
-
-
20 ～ 120
10

1個

-( - )

5日目

粉末ハイス鋼
25
20 ～ 25
40 ～ 120
28
-
-
-
10

1個

-( - )

5日目

粉末ハイス鋼
25
20 ～ 25
-
28
20 ～ 120
-
-
10

1個

-( - )

5日目

粉末ハイス鋼
25
20 ～ 25
-
28
-
20 ～ 120
-
10

1個

-( - )

5日目

粉末ハイス鋼
25
20 ～ 25
-
28
-
-
20 ～ 120
10

1個

-( - )

5日目

SKH51相当
4
3 ～ 4
40 ～ 80
7
-
-
-
10

1個

-( - )

5日目

SKH51相当
4
3 ～ 4
-
7
20 ～ 80
-
-
10

1個

-( - )

5日目

SKH51相当
4
3 ～ 4
-
7
-
20 ～ 80
-
10

1個

-( - )

5日目

SKH51相当
4
3 ～ 4
-
7
-
-
20 ～ 80
10

1個

-( - )

5日目

SKH51相当
5
4 ～ 5
40 ～ 80
8
-
-
-
10

1個

-( - )

5日目

SKH51相当
5
4 ～ 5
-
8
20 ～ 80
-
-
10

1個

-( - )

5日目

SKH51相当
5
4 ～ 5
-
8
-
20 ～ 80
-
10

1個

-( - )

5日目

SKH51相当
5
4 ～ 5
-
8
-
-
20 ～ 80
10

1個

-( - )

5日目

SKH51相当
6
5 ～ 6
40 ～ 80
9
-
-
-
10

1個

-( - )

5日目

SKH51相当
6
5 ～ 6
-
9
20 ～ 80
-
-
10

1個

-( - )

5日目

SKH51相当
6
5 ～ 6
-
9
-
20 ～ 80
-
10

1個

-( - )

5日目

SKH51相当
6
5 ～ 6
-
9
-
-
20 ～ 80
10

1個

-( - )

5日目

SKH51相当
8
6 ～ 8
40 ～ 100
11
-
-
-
10

1個

-( - )

5日目

SKH51相当
8
6 ～ 8
-
11
20 ～ 100
-
-
10

1個

-( - )

5日目

SKH51相当
8
6 ～ 8
-
11
-
20 ～ 100
-
10

1個

-( - )

5日目

SKH51相当
8
6 ～ 8
-
11
-
-
20 ～ 100
10

1個

-( - )

5日目

SKH51相当
10
8 ～ 10
40 ～ 100
13
-
-
-
10

1個

-( - )

5日目

SKH51相当
10
8 ～ 10
-
13
20 ～ 100
-
-
10

1個

-( - )

5日目

SKH51相当
10
8 ～ 10
-
13
-
20 ～ 100
-
10

1個

-( - )

5日目

SKH51相当
10
8 ～ 10
-
13
-
-
20 ～ 100
10

1個

-( - )

5日目

SKH51相当
13
10 ～ 13
40 ～ 120
16
-
-
-
10

1個

-( - )

5日目

SKH51相当
13
10 ～ 13
-
16
20 ～ 120
-
-
10

1個

-( - )

5日目

SKH51相当
13
10 ～ 13
-
16
-
20 ～ 120
-
10

1個

-( - )

5日目

SKH51相当
13
10 ～ 13
-
16
-
-
20 ～ 120
10

1個

-( - )

5日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

【RWコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施してコーティング膜の密着性も強化しています
・TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します
（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）
