パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...

詳細情報を確認する

型番

未確定9,230件の候補があります。

Loading...

外形図・規格表

外形図・製品仕様

 シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式形 状
TypeB
先端長さ

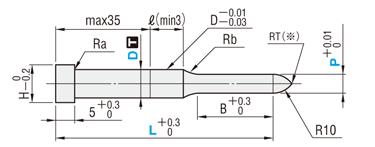

-先端Rタイプ-




シャンク径公差D[ T ]はm5・ +0.005/0 選択		Dm5SKD11相当RW－STA
（D3～25）
先端長さ（B）
X＞L＞S
D
Ra
Rb
D≧3
≦0.5
10
D＜3
≦0.2
2

[ ! ]RT（※）→P＜8の先端には危険防止のため丸みをつけてあります。
　　（ただし、P≧8の場合は先端フラットになります。）
[ ! ]先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」
をご参照ください。
60～63HRC
表面3000HV
SKH51相当RW-HSTA
61～64HRC
表面3100HV
粉末ハイス鋼RW-PSTA
64～67HRC
表面3100HV
D
+0.005/0		SKH51相当ARW-HSTA
61～64HRC
表面3100HV
粉末ハイス鋼ARW-PSTA
64～67HRC
表面3100HV
-先端テーパタイプ-




シャンク径公差D[ T ]はm5・ +0.005/0 選択		Dm5SKD11相当RW－TPA
（D3～25）
P
G
P≦1.999
10°
P≧2.000
15°
D
Ra
Rb
D≧3
≦0.5
10
D＜3
≦0.2
2
60～63HRC
表面3000HV
SKH51相当RW-HTPA
61～64HRC
表面3100HV
粉末ハイス鋼RW-PTPA
64～67HRC
表面3100HV
D
+0.005/0		SKH51相当ARW-HTPA
61～64HRC
表面3100HV
粉末ハイス鋼ARW-PTPA
64～67HRC
表面3100HV

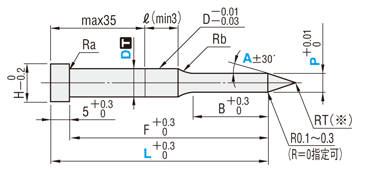

-先端鋭角タイプ-




シャンク径公差D[ T ]はm5・ +0.005/0 選択		Dm5SKD11相当RW－ATA
（D3～25）
D
Ra
Rb
D≧3
≦0.5
10
D＜3
≦0.2
2
[ ! ]RT（※）→先端には危険防止のため丸みをつけてあります。
60～63HRC
表面3000HV
SKH51相当RW-HATA
61～64HRC
表面3100HV
粉末ハイス鋼RW-PATA
64～67HRC
表面3100HV
D
+0.005/0		SKH51相当ARW-HATA
61～64HRC
表面3100HV
粉末ハイス鋼ARW-PATA
64～67HRC
表面3100HV

規格表

型式L指定0.01mm単位ABHY
TypeBDmin. P max.
先端長さ
  1.6425262    1.00～1.59 62.61
  2.0425262    1.00～1.99 83
  2.5425262    1.00～2.49 3.52
  34252627282（92） 1.00～2.99 105
  44252627282（92） 1.00～3.99 7
  54252627282（92） 2.00～4.99 83
（Dm5）64252627282（92） 2.50～5.99 9
[ M ]SKD11相当RW-STA8（42）52627282（92） 3.00～7.99 15115
（D3～25）RW-TPA10（42）52627282（92）（102）3.00～9.99 13
 RW-ATA13（42）52627282（92）（102）6.00～12.99 168
  16（42）52627282（92）（102）10.00～15.99 2119
[ M ]SKH51相当RW-HSTA20（42）52627282（92）（102）13.00～19.99 23
 RW-HTPA25（42）52627282（92）（102）18.00～24.99 28
 RW-HATA1.6425262    1.00～1.59   82.61
  2.0425262    1.00～1.99 103
[ M ]粉末 ハイス鋼RW-PSTA2.5425262    1.00～2.49 133.52
 RW-PTPA3 52627282（92） 1.00～2.99（10）155
 RW-PATA4 52627282（92） 1.00～3.99（15）7
  5 52627282（92） 2.00～4.99（20）83
  6 52627282（92） 2.50～5.99259
  8 52627282（92） 3.00～7.993021115
  10 52627282（92）（102）3.00～9.99 13
（D +0.005/0）13 52627282（92）（102）6.00～12.99 168
[ M ]SKH51相当ARW-HSTA16  627282（92）（102）10.00～15.99 2719
 ARW-HTPA20  627282（92）（102）13.00～19.99 23
 ARW-HATA25  627282（92）（102）18.00～24.99 28
  3 52627282（92） 1.20～2.99 2152
[ M ]粉末 ハイス鋼ARW-PSTA4 52627282（92） 1.20～3.99 7
 ARW-PTPA5  627282（92） 2.00～4.99 2783
 ARW-PATA6  627282（92） 2.50～5.99 9
  8  627282（92） 3.00～7.99 32115
  10  627282（92）（102）3.00～9.99 13
  13  627282（92）（102）6.00～12.99 168
  16   7282（92）（102）10.00～15.99 4219
  20   7282（92）（102）13.00～19.99 23
  25   7282（92）（102）18.00～24.99 28
[ ! ]L（42）→全長L（42）の場合、先端長さBは一律10mmになります。
[ ! ]L（92）（102）→L92,102は先端Rタイプ・先端テーパタイプのみ適用します。
[ ! ]P＞D-0.03→ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。

[ NG ]A（10）→P≧6.0の場合、A10選択不可
[ NG ]A（15）→P≧15.0の場合、A15選択不可
[ NG ]A（20）→P≧20.0の場合、A20選択不可

注文例

型式-L-P-A
RW-HSTAS 6-72-P5.02

[ ! ] A ：先端鋭角タイプのみ適用
[ ! ] R0 ：先端テーパタイプ、または先端鋭角タイプに指定可

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型式-L（LC・LCT・LMT）-P（PC）-A-(R0)-(BC・HC・HC…etc.)
RW-PSTAS 8-LMT76-PC1.50
追加工記号先端形状
先端Rタイプ先端テーパ・先端鋭角タイプ
先端PC先端径変更
PC≧ Pmin 2≧1.00
指定0.01mm単位
(PKC併用の場合0.001mm単位指定可)
P(PC)Bmax.
1.000～1.999
2.000～3.999
4.000～5.999
6.000～
20
35
45
50
先端径変更
PC≧ Pmin 2≧1.00
指定0.01mm単位
(PKC併用の場合0.001mm単位指定可)
[ ! ]Ymax＝YCmax
P(PC)Bmax.
1.000～1.199
1.200～1.999
2.000～2.999
3.000～3.999
4.000～5.999
6.000～		15
20
30
35
45
50
BC先端長変更
2≦BC≦Bmax. 指定0.1mm単位
[ ! ]全長Lは先端長さBC＋25mm以上必要です。
[ ! ]PC追加工の記載内の表にご注意ください
RLC先端Rをフラットに
カットします。
2≦RLC＜Y＜8

指定0.1mm単位		―
YC―先端テーパ長さ変更
・P＜2.0
　1≦YC≦P×2.83－0.3
・P≧2.0
　1≦YC≦P×1.86－0.3≦18
L(LC)＋YC≦Lmax＋8
指定0.1mm単位
[ NG ]先端鋭角タイプ適用不可
GC－先端角度変更
[ ! ]Y(YC)≦P/2tan GC－0.3≦18
[ NG ]先端鋭角タイプ適用不可
三角関数の真数表>>こちら
追加工記号先端形状
先端Rタイプ先端テーパ・先端鋭角タイプ
全長LC全長変更
25＋B(BC)≦LC＜L 　　指定0.1mm単位
[ ! ]全長－先端長さが25mm以下の場合、
　　先端長さは全長－25mmになります。
LKC－全長公差変更
L＋0.30→＋0.050
LCTツバ厚公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注意事項([ ! ])はLCと同様
TKC
ツバ厚公差変更
T ＋0.30→＋0.020  		＋LC
全長変更
(TC併用の場合、T寸法0.01mm単位指定可)
LMTツバ厚公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注意事項([ ! ])はLCと同様
TKM
ツバ厚公差変更
T ＋0.3 0→   0－0.02		＋LC
全長変更
(TC併用の場合、T寸法0.01mm単位指定可)
ツバ部KCツバ部廻り止め一面加工
WKC廻り止め平行加工(2面)
RCリテーナ面に対してツバ部を
－0.04～0に加工
[ NG ]D ＋0.0050   タイプ適用不可
HCツバ径変更
D≦HC＜H
指定0.1mm単位
TCツバ厚変更
2≦TC＜5　指定0.1mm単位
(LCT、LMT、TKC、TKM併用の場合0.01mm単位指定可)
[ ! ]全長Lは(5－TC)分短くなります。
LC併用の場合、全長はLCと同寸法です。
TKCツバ厚公差
変　　　更		T＋0.30→＋0.020
(TC併用の場合、T寸法0.01mm単位指定可)
TKMツバ厚公差
変　　　更		L ＋0.3 0→   0－0.02
(TC併用の場合、T寸法0.01mm単位指定可)
シャンク部FKC－F寸法公差変更
F ＋0.3 0→＋0.050
[ NG ]LKC併用不可
NDC導 入 部
無　　し		ℓ≧3 ⇒ℓ＝0

>>P.1771

関連情報

■先端R形状外観
 先端R形状の外観はP寸法により変わります。

■パイロットパンチR部長さ（Y）の求め方（参考値）

●P＜8の場合
●P≧8の場合、Yはすべて8mm
例）SPT5－20－P4.5のときのYを求めます。

商品情報

パンチ・リテーナセット品
1つの型番でパンチとリテーナーをセットした状態で発注が可能です。
組付けミスの防止、セットする時間の短縮に役立ちます。詳細は>>こちら

関連部品

ボタンダイカス上がり対策
ボタンダイ		カス上がり対策
逆テーパボタンダイ
ストリッパガイドピンストリッパガイドブシュパンチガイドブシュ
