ツバ止めパイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

ツバ止めパイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...

詳細情報を確認する

型番

未確定72件の候補があります。

Loading...

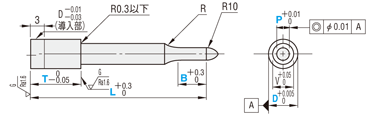

外形図・規格表

外形図・製品仕様

 [ M ]材質
[ H ]硬度		型式形 状
-先端Rタイプ-


粉末ハイス鋼
64～67HRC
表面3100HV		RW-PSTHAL
[ ! ]先端には危険防止のため丸みをつけてあります。
[ ! ]先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」
をご参照ください。
-先端テーパタイプ-


粉末ハイス鋼
64～67HRC
表面3100HV		RW-PTPHAL
P
G
P≦1.999
10°
P≧2.000
15°
-先端鋭角タイプ-


粉末ハイス鋼
64～67HRC
表面3100HV		RW-PATHAL
[ ! ]先端には危険防止のため丸みをつけてあります。

規格表

型式L指定0.01mm単位AT指定1mm単位VYR
TypeDmin. P max.B
RW-PSTHAL
RW-PTPHAL
RW-PATHAL		442   1.00～2.00 131620 2～6212～3
 52  1013162025
542   1.00～3.0015131620 2～83210
 52（62） 2013162025
642   1.50～4.0025131620 2～1043
 5262（72）30131620252～13
842   2.00～6.00 131620 2～106
 5262（72） 131620252～13
[ ! ]L（62）（72）→D5のL62、D6・8のL72は先端Rタイプ・先端テーパタイプのみ適用します。

注文例

型式-L-P-A-T-(R0)
RW - PSTHAL 5-62-P3.00  -T20
RW - PATHAL 6-52-P2.03-A15-T13-R0
[ ! ]A：先端鋭角タイプのみ適用
[ ! ]R0：先端テーパタイプ、または先端鋭角タイプに指定可

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型式-L（LC・LCT）-P（PC）-A-T-B-(R0)-(LC・TKC…etc.)
RW - PSTHAL 5-LC60-P3.00  -TC15.0-B5  -TKC
追加工記号先端形状
先端Rタイプ先端テーパ・先端鋭角タイプ
先端RLC先端Rをフラットに
カットします。
2≦RLC＜Y＜8

指定0.1mm単位		―
YC―先端テーパ長さ変更
・P＜2.0
1≦YC≦P×2.83－0.3
・P≧2.0
1≦YC≦P×1.86－0.3≦18
L(LC)＋YC≦Lmax＋8
指定0.1mm単位
[ NG ]先端鋭角タイプ適用不可
GC―先端角度変更
[ ! ]Y(YC)≦P/2tan GC－0.3≦18
[ NG ]先端鋭角タイプ適用不可
三角関数の真数表>>こちら
追加工記号先端形状
先端Rタイプ先端テーパ・先端鋭角タイプ
全長LC全長変更 40＜LC＜L 指定0.1mm単位
(LKC併用の場合0.01mm単位指定可)
[ ! ]LC＜50の場合
T及びTCは20以下になります。
[ ! ]LC＜50でD6・8の場合、
Bの指定範囲は2～10になります。
LKC－全長公差変更
L＋0.30→＋0.050
LCTツバ公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注意事項([ ! ])はLCと同様
TKC
ツバ厚公差変更
T 0  －0.05→   0－0.02		＋LC
全長変更
ツバ部
TCT寸変更
13＜TC＜25　　 指定0.1mm単位
[ ! ]L＜50の場合、指定範囲は、13＜TC＜20
となります。
[ ! ]全長Lは変わりません。
TKCツバ厚公差変更T 0  －0.05→   0－0.02

>>P.1771

関連情報

■先端R形状外観
 先端R形状の外観はP寸法により変わります。

■パイロットパンチR部長さ（Y）の求め方（参考値）

●P＜8の場合
●P≧8の場合、Yはすべて8mm
例）SPT5－20－P4.5のときのYを求めます。

商品情報

パンチ・リテーナセット品
1つの型番でパンチとリテーナーをセットした状態で発注が可能です。
組付けミスの防止、セットする時間の短縮に役立ちます。詳細は>>こちら
