タップ付ストレートパイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

タップ付ストレートパイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...

詳細情報を確認する

型番

未確定36件の候補があります。

Loading...

外形図・規格表

外形図・製品仕様

 [ M ]材質
[ H ]硬度		型式形 状

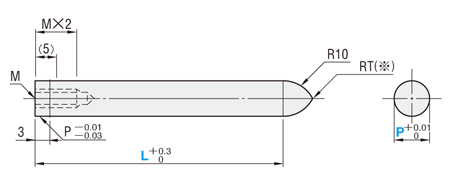

-先端Rタイプ-
粉末ハイス鋼
64～67HRC
表面3100HV		RW－PSTMC
[ ! ]（5）→端末から5mmはコーティングされません。
[ ! ]RT（※）→先端には危険防止のため丸みをつけてあります。
（ただし、P≧8の場合は先端フラットになります。）
[ ! ]先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。

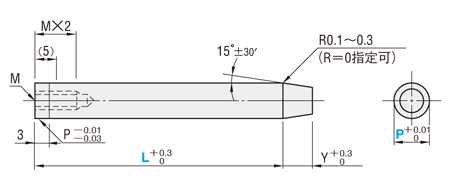

-先端テーパタイプ-
粉末ハイス鋼
64～67HRC
表面3100HV		RW－PTTMC
[ ! ]（5）→ 端末から5mmはコーティングされません。

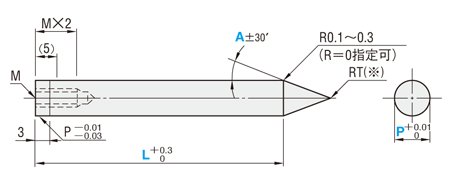

-先端鋭角タイプ-
粉末ハイス鋼
64～67HRC
表面3100HV		RW－PATMC
[ ! ]（5）→端末から5mmはコーティングされません。
[ ! ]RT（※）→先端には危険防止のため丸みをつけてあります。

規格表

型式L指定0.01mm単位AYM
Type呼び径min. P max.
 842526272（82）（92）6.00～8.00 53
[ M ]粉末ハイス鋼108.00～10.00（15）4
RW-PSTMC1310.00～13.00（20）86
RW-PTTMC1613.00～16.0025
RW-PATMC2016.00～20.0030
 2520.00～25.00
[ ! ]呼び径はP寸加工前のブランク外径寸法です。
[ ! ]L（82）（92）→L82, 92は先端Rタイプ・先端テーパタイプのみ適用します。
[ NG ]A（15）→ P≧15.0の場合、A15選択不可
[ NG ]A（20）→ P≧20.0の場合、A20選択不可

注文例

型式-L-P-A-(R0)
RW - PATMC 10-62-P8.50-A15
[ ! ] A ：先端鋭角タイプのみ適用
[ ! ] R0 ：先端テーパタイプ、または先端鋭角タイプに指定可

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型式-L（LC）-P-A-(R0)-(YC…etc.)
RW - PSTMC 10-LC65-P8.50    -YC1

追加工記号先端形状
先端Rタイプ先端テーパ・先端鋭角タイプ
先端YC－先端テーパ長さ変更
1≦YC≦P×1.86－0.3≦18
L(LC)＋YC≦Lmax＋8
指定0.1mm単位
[ NG ]先端鋭角タイプ適用不可
GC－先端角度変更
[ ! ]Y(YC)≦P/2tanGC－0.3≦18
[ NG ]先端鋭角タイプ適用不可
三角関数の真数表>>こちら
RLC先端Rをフラットに
カットします。
2≦RLC＜Y＜8

指定0.1mm単位		－
追加工記号先端形状
先端Rタイプ先端テーパ・先端鋭角タイプ
全長LC全長変更
25≦LC＜L
指定0.1mm単位
シャンク部KC廻り止め
一面加工
WKC廻り止め
二面加工
(平行)
NDC導入部無し
ℓ＝3 →ℓ＝0

>>P.1771

関連情報

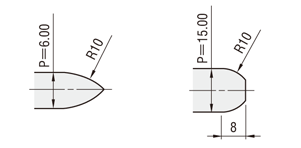

■先端R形状外観
 先端R形状の外観はP寸法により変わります。

■パイロットパンチR部長さ（Y）の求め方（参考値）

●P＜8の場合
