ミスミ

ミスミ

ストリッパ固定用パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

ストリッパ固定用パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...

詳細情報を確認する

型番

未確定200件の候補があります。

Loading...

外形図・規格表

外形図・製品仕様

 シャンク径
D [ T ]公差		[ M ]材質
[ H ]硬度		型式形 状

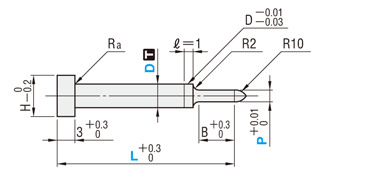

-先端Rタイプ-



シャンク径公差D[ T ]はm5・ +0.005/0選択		Dm5SKH51相当
61～64HRC
表面3100HV		RW-HTFPR
D
Ra
1.6
2.0
2.5
R≦0.2
3～
R≦0.5

[ ! ]P＜8の先端には危険防止のため丸みをつけてあります。
(ただし、先端RタイプのP≧8は先端フラットになります。)

[ ! ]先端には危険防止のため丸みをつけてあります。
粉末ハイス鋼
64～67HRC
表面3100HV		RW-PTFPR
D
+0.005/0		SKH51相当
61～64HRC
表面3100HV		ARW-HTFPR
粉末ハイス鋼
64～67HRC
表面3100HV		ARW-PTFPR

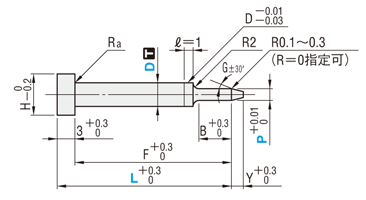

-先端テーパタイプ-



シャンク径公差D[ T ]はm5・ +0.005/0選択		Dm5SKH51相当
61～64HRC
表面3100HV		RW-HTFPT
D
Ra
1.6
2.0
2.5
R≦0.2
3～
R≦0.5
P
G
1.000～1.999
10°
2.000～
15°
粉末ハイス鋼
64～67HRC
表面3100HV		RW-PTFPT
D
+0.005/0		SKH51相当
61～64HRC
表面3100HV		ARW-HTFPT
粉末ハイス鋼
64～67HRC
表面3100HV		ARW-PTFPT

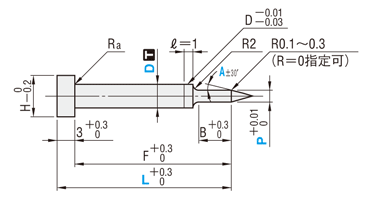

-先端鋭角タイプ-



シャンク径公差D[ T ]はm5・ +0.005/0選択		Dm5SKH51相当
61～64HRC
表面3100HV		RW-HTFPA
D
Ra
1.6 2.0 2.5
R≦0.2
3～
R≦0.5

[ ! ]先端には危険防止のため丸みをつけてあります。

粉末ハイス鋼
64～67HRC
表面3100HV		RW-PTFPA
D
+0.005/0		SKH51相当
61～64HRC
表面3100HV		ARW-HTFPA
粉末ハイス鋼
64～67HRC
表面3100HV		ARW-PTFPA

規格表

型式指定0.1mm単位指定0.01mm単位ABYH
TypeDLmin. P max.

[ M ]SKH51相当

[ M ]粉末ハイス鋼

[ M ]SKH51相当

[ M ]粉末ハイス鋼

（Dm5）
RW-HTFPR
RW-HTFPT
RW-HTFPA
RW-PTFPR
RW-PTFPT
RW-PTFPA

(D +0.005/0)
ARW-HTFPR
ARW-HTFPT
ARW-HTFPA
ARW-PTFPR
ARW-PTFPT
ARW-PTFPA		1.610.0～40.01.00～1.59（10）
15
20
25
30		412.6
2.01.00～1.993
2.51.00～2.4923.5
31.00～2.995
42.00～3.997
52.00～4.9938
62.50～5.999
85.00～7.99511
107.00～9.9913
1310.00～12.99816
1613.00～15.9919
[ ! ]P＞D-0.03→ℓ＝0　P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
[ ! ]L＜12の場合、先端長さBは2mmとなります。
[ ! ]シャンク部にもごく薄いコーティング層が形成されます。
[ NG ]A(10)→P≧2.00の場合、A10選択不可

注文例

型式－L－P－A－(R0)
ARW－PTFPR 6－30.2－P4.50
RW－PTFPA 4－30.0－P3.50－A20
RW－PTFPT 4－30.0－P3.50－A15－R0
[ ! ]  A ：先端鋭角タイプのみ適用

[ ! ]   R0  ：先端テーパタイプ、または先端鋭角タイプに指定可

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式－L－P－A(AC)－(R0)－(BC・YC…etc.)
RW－PTFPA 3－28.0－P2.48－AC18  －BC3.0
追加工記号先端形状
先端Rタイプ先端テーパ・先端鋭角タイプ
先端BC先端長変更
2≦BC≦Bmax≦L/2
指定0.1mm単位
PBmax.
1.00～1.19
1.20～		15
20
[ ! ]全長Lは先端長さBC＋8mm以上必要です。
RLC先端Rをフラットにカットします。
2≦RLC＜Y＜8

指定0.1mm単位		－
YC－先端テーパ長さ変更
・P＜2.0
1≦YC≦P×2.83－0.3
・P≧2.0
1≦YC≦P×1.86－0.3≦18

指定0.1mm単位
[ NG ]先端鋭角タイプ適用不可
GC－先端角度変更
・1.000≦P≦1.999
5°≦GC＜10°
・2.000≦P≦5.999
5°≦GC＜15°
[ ! ]D2.5～D6に適用
YC≦P/2tanGC－0.3≦18
[ NG ]先端鋭角タイプ適用不可
三角関数の真数表>>こちら
AC－先端角度変更
15°＜AC≦45°
指定1°単位
[ NG ]先端テーパタイプ適用不可
全長LKC－全長公差変更
L+0.3  0→+0.05  0
追加工記号先端形状
先端Rタイプ先端テーパ・先端鋭角タイプ
ツバ部HCツバ径変更
D≦HC＜H
指定0.1mm単位
TCツバ厚変更
2≦TC＜3　 指定0.1mm単位
(TKC、TKM併用の場合0.01mm単位指定可)
[ ! ]全長は指定寸法のままです。
KCツバ部廻り止め一面加工
WKC廻り止め平行加工(2面)
TKCツバ厚公差変更
T+0.3  0→+0.02  0		ツバ厚公差変更
T+0.3  0→+0.02  0
（F+0.3  0→+0.1  0）
(TC併用の場合、T寸法0.01mm単位指定可)
TKMツバ厚公差変更
T+0.3  0→  0-0.02 		ツバ厚公差変更
T+0.3  0→  0-0.02
F+0.3  0→+0.1  0
(TC併用の場合、T寸法0.01mm単位指定可)
シャンク部FKC－F寸法公差変更
F+0.3  0→ +0.05  0
[ NG ]LKC併用不可
NDC導 入 部
無　　し		ℓ＝1→ℓ＝0
TNKツバ下の逃げ加工
(逃げ部0.2以下)

>>P.1771

関連情報

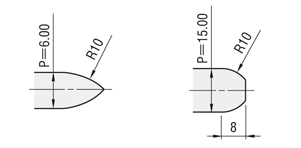

■先端R形状外観
 先端R形状の外観はP寸法により変わります。

■パイロットパンチR部長さ（Y）の求め方（参考値）

●P＜8の場合
●P≧8の場合、Yはすべて8mm
例）SPT5－20－P4.5のときのYを求めます。

商品情報

パンチ・リテーナセット品
1つの型番でパンチとリテーナーをセットした状態で発注が可能です。
組付けミスの防止、セットする時間の短縮に役立ちます。詳細は>>こちら

関連部品
