ストリッパ固定用パイロットパンチ先端R・テーパ一体・ツバマイナス公差 RW

ストリッパ固定用パイロットパンチ先端R・テーパ一体・ツバマイナス公差 RW

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...

詳細情報を確認する

型番

未確定24件の候補があります。

Loading...

外形図・規格表

外形図・製品仕様

 [ M ]材質
[ H ]硬度		型式形 状
SKH51相当
61～64HRC
表面3100HV		RW-HTFPRF
DRa
1.6 2.0 2.5R≦0.2
3～R≦0.5

[ ! ]先端には危険防止のため丸みをつけてあります。
粉末ハイス鋼
64～67HRC
表面3100HV		RW-PTFPRF

規格表

型式指定0.1mm単位指定0.01mm単位BH
TypeDLmin. P max.
  1.610.0～40.01.00～1.59(4)2.6
  2.01.00～1.993
  2.51.50～2.493.5
[ M ]SKH51相当RW-HTFPRF32.00～2.995
[ M ]粉末ハイス鋼RW-PTFPRF42.00～3.997
  52.00～4.998
  62.50～5.999
  85.00～7.9911
[ ! ]P＞D－0.03→ℓ＝0　P＞D－0.03の場合、D -0.01/-0.03（導入部）はつきません。
[ ! ]シャンク部にもごく薄いコーティング層が形成されます。
[ ! ]B(4)→L＜12の場合、先端長さBは2mmとなります。
[ ! ](Y)→先端Yの長さ＝0.6+

注文例

型式－L－P
RW－HTFPRF 2.5－35.0－P2.20

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式－L－P－(BC…etc.)
RW－HTFPRF3－28.0－P2.48－TC2.5
追加工記号詳細
先端PC先端径変更　
PC≧Pmin/2≧1.00
指定0.01mm単位
BC先端長変更
2≦BC≦Bmax.
指定0.1mm単位
[ ! ]全長Lは先端長さ
BC＋8mm以上必要です。
PBmax.
1.00～1.19
1.20～1.99
2.00～		15
20
24
RLC先端Rをフラットに
カットします。
3≦RLC＜Ymax
指定0.1mm単位

[ NG ]RT＝0の指定不可
P(PC)Ymax.
1.00～1.49
1.50～2.49
2.50～3.49
3.50～4.99
5.00～6.99
7.00～7.99		3
4
5
6
7
8
追加工記号詳細
全長LKC全長公差変更　　
L±0.05→+0.05  0
[ ! ]F寸公差 F+0.05  0→±0.05となります。
ツバ部HCツバ径変更
D＋0.1≦HC＜H
指定0.1mm単位
TCツバ厚変更
2≦TC＜3　　指定0.1mm単位
[ ! ]全長は指定寸法のままです。
KCツバ部廻り止め一面加工
WKC廻り止め平行加工(2面)
TNKツバ下の逃げ加工
(逃げ部0.2以下)
その他FKCF寸法公差変更
F+0.3  0→+0.05  0
[ NG ]LKC併用不可
NDC導 入 部
無　　し		ℓ＝1→ℓ＝0

>>P.1771

関連情報

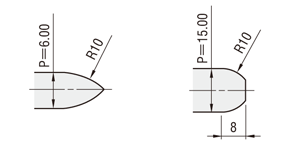

■先端R形状外観
 先端R形状の外観はP寸法により変わります。

■パイロットパンチR部長さ（Y）の求め方（参考値）

●P＜8の場合
●P≧8の場合、Yはすべて8mm
例）SPT5－20－P4.5のときのYを求めます。

商品情報

パンチ・リテーナセット品
1つの型番でパンチとリテーナーをセットした状態で発注が可能です。
組付けミスの防止、セットする時間の短縮に役立ちます。詳細は>>こちら

関連部品

ボタンダイカス上がり対策
ボタンダイ		カス上がり対策
逆テーパボタンダイ
ストリッパガイドピンストリッパガイドブシュパンチガイドブシュ

型番リスト

表示件数:
  1. 1
型番
材質
D（シャンク径）(mm)
L(全長)(mm)
P(刃先寸法)(mm)
PC(刃先寸法変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
SKH51相当
1.6
10 ～ 40
1 ～ 1.59
-
10

1個

-( - )

5日目

SKH51相当
2
10 ～ 40
1 ～ 1.99
-
10

1個

-( - )

5日目

SKH51相当
2.5
10 ～ 40
1.5 ～ 2.49
-
10

1個

-( - )

5日目

SKH51相当
3
10 ～ 40
2 ～ 2.99
-
10

1個

-( - )

5日目

SKH51相当
4
10 ～ 40
2 ～ 3.99
-
10

1個

-( - )

5日目

SKH51相当
4
10 ～ 40
-
1 ～ 1.99
10

1個

-( - )

5日目

SKH51相当
5
10 ～ 40
2 ～ 4.99
-
10

1個

-( - )

5日目

SKH51相当
5
10 ～ 40
-
1 ～ 1.99
10

1個

-( - )

5日目

SKH51相当
6
10 ～ 40
2.5 ～ 5.99
-
10

1個

-( - )

5日目

SKH51相当
6
10 ～ 40
-
1.25 ～ 2.49
10

1個

-( - )

5日目

SKH51相当
8
10 ～ 40
5 ～ 7.99
-
10

1個

-( - )

5日目

SKH51相当
8
10 ～ 40
-
2.5 ～ 4.99
10

1個

-( - )

5日目

粉末ハイス鋼
1.6
10 ～ 40
1 ～ 1.59
-
10

1個

-( - )

5日目

粉末ハイス鋼
2
10 ～ 40
1 ～ 1.99
-
10

1個

-( - )

5日目

粉末ハイス鋼
2.5
10 ～ 40
1.5 ～ 2.49
-
10

1個

-( - )

5日目

粉末ハイス鋼
3
10 ～ 40
2 ～ 2.99
-
10

1個

-( - )

5日目

粉末ハイス鋼
4
10 ～ 40
2 ～ 3.99
-
10

1個

-( - )

5日目

粉末ハイス鋼
4
10 ～ 40
-
1 ～ 1.99
10

1個

-( - )

5日目

粉末ハイス鋼
5
10 ～ 40
2 ～ 4.99
-
10

1個

-( - )

5日目

粉末ハイス鋼
5
10 ～ 40
-
1 ～ 1.99
10

1個

-( - )

5日目

粉末ハイス鋼
6
10 ～ 40
2.5 ～ 5.99
-
10

1個

-( - )

5日目

粉末ハイス鋼
6
10 ～ 40
-
1.25 ～ 2.49
10

1個

-( - )

5日目

粉末ハイス鋼
8
10 ～ 40
5 ～ 7.99
-
10

1個

-( - )

5日目

粉末ハイス鋼
8
10 ～ 40
-
2.5 ～ 4.99
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

【RWコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施してコーティング膜の密着性も強化しています
・TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します
（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）
