ストリッパ固定用パイロットパンチストレートタイプ RW

ストリッパ固定用パイロットパンチストレートタイプ RW

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...

詳細情報を確認する

型番

未確定100件の候補があります。

Loading...

外形図・規格表

外形図・製品仕様


[ M ]材質
[ H ]硬度
型式
形 状

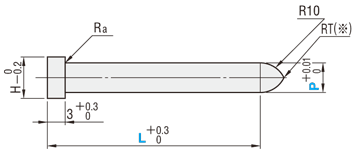

-先端Rタイプ-



SKH51相当
61～64HRC
表面3100HV
RW－HTFR
No.
Ra
1.6
2.0
2.5
R≦0.2
3～
R≦0.5
[ ! ]RT（※）→P＜8の先端には危険防止のため丸みをつけてあります。
ただし、先端RタイプのP≧8は先端フラットになります。
[ ! ]先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」
をご参照ください。
粉末ハイス鋼
64～67HRC
表面3100HV
RW－PTFR

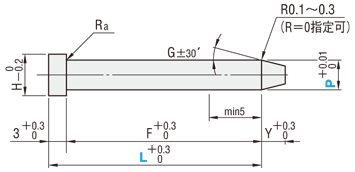

-先端テーパタイプ-



SKH51相当
61～64HRC
表面3100HV
RW-HTFT
No.
Ra
1.6
2.0
2.5
R≦0.2
3～
R≦0.5
P
G
0.500～1.99910°
2.000～15°
粉末ハイス鋼
64～67HRC
表面3100HV
RW-PTFT

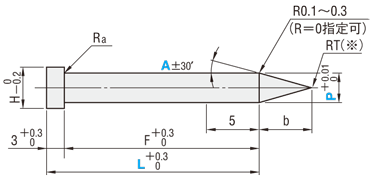

-先端鋭角タイプ-



SKH51相当
61～64HRC
表面3100HV
RW-HTFA
No,
Ra
1.6
2.0
2.5
R≦0.2
3～
R≦0.5
[ ! ]RT（※） →先端には危険防止のため丸みをつけてあります。
粉末ハイス鋼
64～67HRC
表面3100HV
RW-PTFA

規格表

型式
指定0.1mm
指定0.01mm
A
Y
H
単位
単位
Type
呼び径
L
min. P max.
[ M ]SKH51相当

RW-HTFR
RW-HTFT
RW-HTFA

[ M ]粉末ハイス鋼

RW-PTFR
RW-PTFT
RW-PTFA
1.6
10.0～40.0
1.00～1.60
（10）
15
20
25
30
（2）
2.6
2.0
1.00～2.00
3
2.5
1.50～2.50
3.5
3
2.00～3.00
5
4
3.00～4.00
7
5
4.00～5.00
3
8
6
5.00～6.00
9
8
6.00～8.00
5
11
10
8.00～10.00
13
13
10.00～13.00
8
16
16
13.00～16.00
19
[ ! ]呼び径はP寸加工前のブランク外径寸法です。
[ ! ]Y(2）→P≦0.8の場合、Y寸法は0.8mmとなります。
[ NG ]A（10）→P≧2.00の場合、A10選択不可

注文例

型式
-
L
-
P
-
A
-
(R0)
RW - HTFR 6
-
18.2
-
P5.80


-
R0
RW - HTFA 3
-
32.0
-
P3.00
-
A15


RW - HTFT 6
-
18.3
-
P5.73




[ ! ] A ：先端鋭角タイプのみ適用
[ ! ] R0 ：先端テーパタイプ、または先端鋭角タイプに指定可

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型式
-
L
-
P
-
A(AC)
-
(R0)
-
(YC・GC・HC…etc.)
RW - HTFA 6
-
20.0
-
P5.02
-
AC18




追加工記号先端形状
先端Rタイプ先端テーパ・先端鋭角タイプ
先端RLC先端Rをフラットに
カットします。
2≦RLC＜Y＜8

指定0.1mm単位		－
YC－先端テーパ長さ変更
・P＜2.0
1≦YC≦P×2.83－0.3
・P≧2.0
1≦YC≦P×1.86－0.3≦18

指定0.1mm単位
[ NG ]先端鋭角タイプ適用不可
GC－先端角度変更
・1.000≦P≦1.999
5°≦GC＜10°
・2.000≦P≦5.999
5°≦GC＜15°
[ ! ]P1.000～5.999に適用
[ ! ]呼び径2.5～6に適用
YC≦P/2tanGC－0.3≦18
[ NG ]先端鋭角タイプ適用不可
三角関数の真数表>>こちら
AC－先端角度変更
15°＜AC≦45°
指定1°単位
[ NG ]先端テーパタイプ適用不可
追加工記号先端形状
先端Rタイプ先端テーパ・先端鋭角タイプ
全長LKC－全長公差変更
L+0.3  0→+0.05  0
ツバ部HCツバ径変更
P≦HC＜H　指定0.1mm単位
TCツバ厚変更　　2≦TC＜3　指定0.1mm単位
(TKC、TKM併用の場合0.01mm単位指定可)
[ ! ]全長は指定寸法のままです。
KCツバ部廻り止め一面加工
WKC廻り止め平行加工(2面)
TKCツバ厚公差変更
T+0.3  0→+0.02  0		ツバ厚公差変更
T+0.3  0→+0.02  0
(F+0.3  0→+0.1  0)
(TC併用の場合、T寸法0.01mm単位指定可)
TKMツバ厚公差変更
T+0.3  0→  0-0.02		ツバ厚公差変更
T+0.3  0→  0-0.02
(F+0.3  0→+0.1  0)
(TC併用の場合、T寸法0.01mm単位指定可)
シャンク部TNKツバ下の逃げ加工
(逃げ部0.2以下)
[ ! ]P≧1.00に適用
FKC－F寸法公差変更
F+0.3  0→+0.05  0
[ NG ] LKC 併用不可

>>P.1771

関連情報

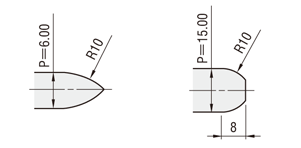

■先端R形状外観
 先端R形状の外観はP寸法により変わります。

■パイロットパンチR部長さ（Y）の求め方（参考値）

●P＜8の場合
●P≧8の場合、Yはすべて8mm
例）SPT5－20－P4.5のときのYを求めます。

商品情報

パンチ・リテーナセット品
1つの型番でパンチとリテーナーをセットした状態で発注が可能です。
組付けミスの防止、セットする時間の短縮に役立ちます。詳細は>>こちら
