ミスミ

ミスミ

ストリッパ固定用ストレートパイロットパンチ先端R・テーパ一体・ツバマイナス公差 RW

ストリッパ固定用ストレートパイロットパンチ先端R・テーパ一体・ツバマイナス公差 RW

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...

詳細情報を確認する

型番

未確定16件の候補があります。

Loading...

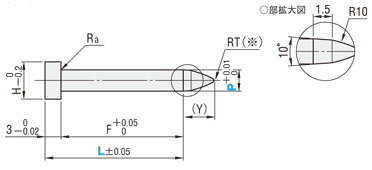

外形図・規格表

外形図・製品仕様


[ M ]材質
[ H ]硬度
型式
形 状
SKH51相当
61～64HRC
表面3100HV
RW-HTFRF
－ストレートタイプ－
呼び径
Ra
1.6 2.0 2.5
R≦0.2
3～
R≦0.5
[ ! ]RT（※）→先端には危険防止のため丸みをつけてあります。
粉末ハイス鋼
64～67HRC
表面3100HV
RW-PTFRF

規格表

型式
指定0.1mm単位
指定0.01mm単位
H
Type
呼び径
L
min. P  max.


1.6
10.0～40.0
1.00～1.60
2.6


2.0
1.00～2.00
3


2.5
1.50～2.50
3.5
[ M ]SKH51相当
RW-HTFRF
3
2.00～3.00
5
[ M ]粉末ハイス鋼
RW-PTFRF
4
3.00～4.00
7


5
4.00～5.00
8


6
5.00～6.00
9


8
6.00～8.00
11
[ ! ]呼び径はP寸加工前のブランク外径寸法です。
[ ! ]（Y）→先端Yの長さ＝0.6+

注文例

型式
-
L
-
P
RW - PTFRF 2.5
-
35.0
-
P2.20

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型式
-
L
-
P
-
(RLC・HC…etc.)
RW - HTFRF3
-
28.0
-
P2.48
-
HC4
追加工記号詳細
先端RLC先端Rをフラットに
カットします。
3≦RLC＜Ymax
指定0.1mm単位
P(PC)Ymax.
1.000～1.499
1.500～2.499
2.500～3.499
3.500～4.999
5.000～6.999
7.000～8.000		3
4
5
6
7
8
追加工記号詳細
全長LKC全長公差変更　　
L±0.05 →  +0.05 0
[ ! ]F寸公差F +0.05 0   → ±0.05となります。
ツバ部HCツバ径変更
2.6≦P＋0.1≦HC＜H
指定0.1mm単位
TCツバ厚変更
2≦TC＜3　　指定0.1mm単位
[ ! ]全長は指定寸法のままです。
KCツバ部廻り止め一面加工
WKC廻り止め平行加工(2面)
TNKツバ下の逃げ加工
(逃げ部0.2以下)
その他FKCF寸法公差変更
F ＋0.3  0   →  +0.05 0
[ NG ]LKC併用不可

>>P.1771

関連情報

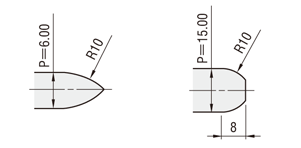

■先端R形状外観
 先端R形状の外観はP寸法により変わります。

■パイロットパンチR部長さ（Y）の求め方（参考値）

●P＜8の場合
●P≧8の場合、Yはすべて8mm
例）SPT5－20－P4.5のときのYを求めます。

商品情報

パンチ・リテーナセット品
1つの型番でパンチとリテーナーをセットした状態で発注が可能です。
組付けミスの防止、セットする時間の短縮に役立ちます。詳細は>>こちら

関連部品

ボタンダイカス上がり対策
ボタンダイ		カス上がり対策
逆テーパボタンダイ
ストリッパガイドピンストリッパガイドブシュパンチガイドブシュ

型番リスト

表示件数:
  1. 1
型番
材質
No.(呼び径)(mm)
L(全長)(mm)
P(刃先寸法)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
SKH51相当
1.6
10 ～ 40
1 ～ 1.6
10

1個

-( - )

5日目

SKH51相当
2.0
10 ～ 40
1 ～ 2
10

1個

-( - )

5日目

SKH51相当
2.5
10 ～ 40
1.5 ～ 2.5
10

1個

-( - )

5日目

SKH51相当
3
10 ～ 40
2 ～ 3
10

1個

-( - )

5日目

SKH51相当
4
10 ～ 40
3 ～ 4
10

1個

-( - )

5日目

SKH51相当
5
10 ～ 40
4 ～ 5
10

1個

-( - )

5日目

SKH51相当
6
10 ～ 40
5 ～ 6
10

1個

-( - )

5日目

SKH51相当
8
10 ～ 40
6 ～ 8
10

1個

-( - )

5日目

粉末ハイス鋼
1.6
10 ～ 40
1 ～ 1.6
10

1個

-( - )

5日目

粉末ハイス鋼
2.0
10 ～ 40
1 ～ 2
10

1個

-( - )

5日目

粉末ハイス鋼
2.5
10 ～ 40
1.5 ～ 2.5
10

1個

-( - )

5日目

粉末ハイス鋼
3
10 ～ 40
2 ～ 3
10

1個

-( - )

5日目

粉末ハイス鋼
4
10 ～ 40
3 ～ 4
10

1個

-( - )

5日目

粉末ハイス鋼
5
10 ～ 40
4 ～ 5
10

1個

-( - )

5日目

粉末ハイス鋼
6
10 ～ 40
5 ～ 6
10

1個

-( - )

5日目

粉末ハイス鋼
8
10 ～ 40
6 ～ 8
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

【RWコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施してコーティング膜の密着性も強化しています
・TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します
（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）
