可動式パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

可動式パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...

詳細情報を確認する

型番

未確定424件の候補があります。

Loading...

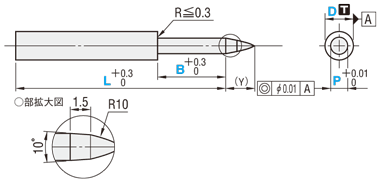

外形図・規格表

外形図・製品仕様


シャンク径
D[ T ]公差
[ M ]材質
[ H ]硬度
型式
形 状
-先端鋭角タイプ-



Dg6
SKH51相当
61～64HRC
表面3100HV
RW-HUPT

[ ! ]先端部は仕様に合わせて、追加工してください。
粉末ハイス鋼
64～67HRC
表面3100HV
RW-PUPT
D
-0.005/-0.010
SKH51相当
61～64HRC
表面3100HV
ARW-HUPT
粉末ハイス鋼
64～67HRC
表面3100HV
ARW-PUPT
-先端R・テーパ一体タイプ-



Dg6
SKH51相当
61～64HRC
表面3100HV
RW-HUPTF
[ ! ]先端には危険防止のため丸みをつけてあります。
粉末ハイス鋼
64～67HRC
表面3100HV
RW-PUPTF
D
-0.005/-0.010
SKH51相当
61～64HRC
表面3100HV
ARW-HUPTF
粉末ハイス鋼
64～67HRC
表面3100HV
ARW-PUPTF

規格表

型式
L
指定0.01mm単位
指定0.1mm単位
Type
D
min. P max.
B


[ M ]SKH51相当


[ M ]粉末ハイス鋼　



[ M ]SKH51相当


[ M ]粉末ハイス鋼

（Dg6）
RW-HUPT
RW-HUPTF

RW-PUPT
RW-PUPTF

（D -0.005/-0.010）
ARW-HUPT
ARW-HUPTF

ARW-PUPT
ARW-PUPTF
2.0
32
42




1.00～1.50
2.0～23.0
&
B≦L/2
2.5
32
42




1.00～2.00
3

42
52
62
72

1.00～2.50
4

42
52
62
72

1.50～3.50
5

42
52
62
72

2.00～4.50
6

42
52
62
72

2.50～5.50
8

42
52
62
72
82
3.00～7.50
[ ! ]シャンク部にもごく薄いコーティング層が形成されます。
[ ! ]（Y）先端Yの長さ＝0.6+

注文例

型式
-
L
-
P
-
B
RW - PUPT 8
-
72
-
P5.88
-
B20.0
RW - HUPTF 6
-
62
-
P4.50
-
B8.0

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型式
-
L（LC）
-
P(PC)
-
B
-
(GC・RC…etc.)
RW - PUPT 8
-
LC70
-
P5.88
-
B20.0
-
BKC
追加工記号詳細
先端PC先端径変更
PC≧Pmin/2≧1.00
指定0.01mm単位
GC先端角度変更
15°＜GC≦45° 指定1°単位
[ NG ]先端R・テーパ一体タイプ適用不可
三角関数の真数表>>こちら
RC先端R加工
先端をR10に加工します。
[ NG ]先端R・テーパ一体タイプ適用不可
RLC先端Rをフラットに
カットします。
3≦RLC＜Ymax
指定0.1mm単位
[ NG ]先端鋭角タイプ適用不可
P(PC)Ymax.
1.00～1.49
1.50～2.49
2.50～3.49
3.50～4.99
5.00～6.99
7.00～7.50		3
4
5
6
7
8
BKC先端長さ
公差変更		B ＋0.30→ +0.050
[ ! ]B寸法0.01mm単位指定可　 [ NG ]RC併用不可
追加工記号詳細
全長LC全長変更
B＋9≦LC＜L
指定0.1mm単位
LKC全長公差変更
L ＋0.30→ +0.050

>>P.1771

関連情報

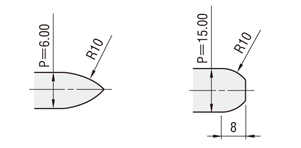

■先端R形状外観
 先端R形状の外観はP寸法により変わります。

■パイロットパンチR部長さ（Y）の求め方（参考値）

●P＜8の場合
●P≧8の場合、Yはすべて8mm
例）SPT5－20－P4.5のときのYを求めます。

商品情報

パンチ・リテーナセット品
1つの型番でパンチとリテーナーをセットした状態で発注が可能です。
組付けミスの防止、セットする時間の短縮に役立ちます。詳細は>>こちら

関連部品

ボタンダイカス上がり対策
ボタンダイ		カス上がり対策
逆テーパボタンダイ
ストリッパガイドピンストリッパガイドブシュパンチガイドブシュ

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 8
  8. 次へ
型番
刃先形状
材質
シャンク径D公差
D（シャンク径）(mm)
L(全長)(mm)
B
LC
P
PC
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
先端鋭角
SKH51相当
-0.005/-0.010
2.0
32 ～ 42
2 ～ 23
-
1 ～ 1.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
2.0
-
2 ～ 23
11 ～ 31.9
1 ～ 1.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
2.0
-
2 ～ 23
32.1 ～ 41.9
1 ～ 1.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
2.5
32 ～ 42
2 ～ 23
-
1 ～ 2
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
2.5
-
2 ～ 23
11 ～ 31.9
1 ～ 2
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
2.5
-
2 ～ 23
32.1 ～ 41.9
1 ～ 2
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
3
42 ～ 72
2 ～ 23
-
1 ～ 2.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
3
-
2 ～ 23
11 ～ 41.9
1 ～ 2.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
3
-
2 ～ 23
42.1 ～ 51.9
1 ～ 2.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
3
-
2 ～ 23
52.1 ～ 61.9
1 ～ 2.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
3
-
2 ～ 23
62.1 ～ 71.9
1 ～ 2.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
4
42 ～ 72
2 ～ 23
-
1.5 ～ 3.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
4
42 ～ 72
2 ～ 23
-
-
1 ～ 1.49
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
4
-
2 ～ 23
11 ～ 41.9
1.5 ～ 3.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
4
-
2 ～ 23
11 ～ 41.9
-
1 ～ 1.49
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
4
-
2 ～ 23
42.1 ～ 51.9
1.5 ～ 3.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
4
-
2 ～ 23
42.1 ～ 51.9
-
1 ～ 1.49
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
4
-
2 ～ 23
52.1 ～ 61.9
1.5 ～ 3.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
4
-
2 ～ 23
52.1 ～ 61.9
-
1 ～ 1.49
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
4
-
2 ～ 23
62.1 ～ 71.9
1.5 ～ 3.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
4
-
2 ～ 23
62.1 ～ 71.9
-
1 ～ 1.49
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
5
42 ～ 72
2 ～ 23
-
2 ～ 4.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
5
42 ～ 72
2 ～ 23
-
-
1 ～ 1.99
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
5
-
2 ～ 23
11 ～ 41.9
2 ～ 4.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
5
-
2 ～ 23
11 ～ 41.9
-
1 ～ 1.99
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
5
-
2 ～ 23
42.1 ～ 51.9
2 ～ 4.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
5
-
2 ～ 23
42.1 ～ 51.9
-
1 ～ 1.99
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
5
-
2 ～ 23
52.1 ～ 61.9
2 ～ 4.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
5
-
2 ～ 23
52.1 ～ 61.9
-
1 ～ 1.99
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
5
-
2 ～ 23
62.1 ～ 71.9
2 ～ 4.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
5
-
2 ～ 23
62.1 ～ 71.9
-
1 ～ 1.99
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
6
42 ～ 72
2 ～ 23
-
2.5 ～ 5.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
6
42 ～ 72
2 ～ 23
-
-
1.25 ～ 2.49
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
6
-
2 ～ 23
11 ～ 41.9
2.5 ～ 5.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
6
-
2 ～ 23
11 ～ 41.9
-
1.25 ～ 2.49
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
6
-
2 ～ 23
42.1 ～ 51.9
2.5 ～ 5.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
6
-
2 ～ 23
42.1 ～ 51.9
-
1.25 ～ 2.49
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
6
-
2 ～ 23
52.1 ～ 61.9
2.5 ～ 5.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
6
-
2 ～ 23
52.1 ～ 61.9
-
1.25 ～ 2.49
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
6
-
2 ～ 23
62.1 ～ 71.9
2.5 ～ 5.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
6
-
2 ～ 23
62.1 ～ 71.9
-
1.25 ～ 2.49
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
8
42 ～ 82
2 ～ 23
-
3 ～ 7.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
8
42 ～ 82
2 ～ 23
-
-
1.5 ～ 2.99
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
8
-
2 ～ 23
11 ～ 41.9
3 ～ 7.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
8
-
2 ～ 23
11 ～ 41.9
-
1.5 ～ 2.99
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
8
-
2 ～ 23
42.1 ～ 51.9
3 ～ 7.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
8
-
2 ～ 23
42.1 ～ 51.9
-
1.5 ～ 2.99
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
8
-
2 ～ 23
52.1 ～ 61.9
3 ～ 7.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
8
-
2 ～ 23
52.1 ～ 61.9
-
1.5 ～ 2.99
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
8
-
2 ～ 23
62.1 ～ 71.9
3 ～ 7.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
8
-
2 ～ 23
62.1 ～ 71.9
-
1.5 ～ 2.99
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
8
-
2 ～ 23
72.1 ～ 81.9
3 ～ 7.5
-
10

1個

-( - )

5日目

先端鋭角
SKH51相当
-0.005/-0.010
8
-
2 ～ 23
72.1 ～ 81.9
-
1.5 ～ 2.99
10

1個

-( - )

5日目

先端R＆テーパ
SKH51相当
-0.005/-0.010
2.0
32 ～ 42
2 ～ 23
-
1 ～ 1.5
-
10

1個

-( - )

5日目

先端R＆テーパ
SKH51相当
-0.005/-0.010
2.0
-
2 ～ 23
11 ～ 31.9
1 ～ 1.5
-
10

1個

-( - )

5日目

先端R＆テーパ
SKH51相当
-0.005/-0.010
2.0
-
2 ～ 23
32.1 ～ 41.9
1 ～ 1.5
-
10

1個

-( - )

5日目

先端R＆テーパ
SKH51相当
-0.005/-0.010
2.5
32 ～ 42
2 ～ 23
-
1 ～ 2
-
10

1個

-( - )

5日目

先端R＆テーパ
SKH51相当
-0.005/-0.010
2.5
-
2 ～ 23
11 ～ 31.9
1 ～ 2
-
10

1個

-( - )

5日目

先端R＆テーパ
SKH51相当
-0.005/-0.010
2.5
-
2 ～ 23
32.1 ～ 41.9
1 ～ 2
-
10

1個

-( - )

5日目

先端R＆テーパ
SKH51相当
-0.005/-0.010
3
42 ～ 72
2 ～ 23
-
1 ～ 2.5
-
10

1個

-( - )

5日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 8
  8. 次へ

Loading...

詳細情報

基本情報

【RWコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施してコーティング膜の密着性も強化しています
・TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します
（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

可動式パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

可動式パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

    可動式パイロットパンチツバ付 RWコーティング（Al-Cr系コート+WPC処理）

    可動式パイロットパンチツバ付 RWコーティング（Al-Cr系コート+WPC処理）

      可動式パイロットパンチ－ツバ付・HWコーティング（TiCNコーティング＋WPC®処理）－

      可動式パイロットパンチ－ツバ付・HWコーティング（TiCNコーティング＋WPC®処理）－

        可動式パイロットパンチ－ツバ付・NWコーティング（DLCコーティング＋WPC®処理）－

        可動式パイロットパンチ－ツバ付・NWコーティング（DLCコーティング＋WPC®処理）－

          可動式パイロットパンチ－ツバ付・TiCNコーティング－

          可動式パイロットパンチ－ツバ付・TiCNコーティング－

            可動式パイロットパンチ－ツバ付・DLCコーティング－

            可動式パイロットパンチ－ツバ付・DLCコーティング－

              可動式パイロットパンチ－ツバ付－

              可動式パイロットパンチ－ツバ付－

                可動式パイロットパンチ－ツバ付・ラップ仕上げ－

                可動式パイロットパンチ－ツバ付・ラップ仕上げ－

                  可動式パイロットパンチ－ツバ付・RXコーティング（Al-Cr系コーティング＋窒化処理）－

                  可動式パイロットパンチ－ツバ付・RXコーティング（Al-Cr系コーティング＋窒化処理）－

                    可動式パイロットパンチ－ツバ付・HXコーティング（TiCNコーティング＋窒化処理）－

                    可動式パイロットパンチ－ツバ付・HXコーティング（TiCNコーティング＋窒化処理）－

                      可動式パイロットパンチ－ノーマル・ラップ仕上げ－

                      可動式パイロットパンチ－ノーマル・ラップ仕上げ－

                        可動式パイロットパンチ－HXコーティング・RXコーティング－

                        可動式パイロットパンチ－HXコーティング・RXコーティング－

                          可動式パイロットパンチ－TiCN・HW・DLC・NW－

                          可動式パイロットパンチ－TiCN・HW・DLC・NW－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 5日目   5日目   3日目   お見積り   3日目   お見積り   3日目   当日出荷可能 3日目   当日出荷可能 お見積り   お見積り   3日目   当日出荷可能 お見積り   お見積り
                            先端形状 スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード スタンダード
                            表面処理 RWコート RWコート HWコート DLC下地WPC TiCN DLC下地なし なし ラップ仕上げ RXコート HXコート - - -
                            取付プレート パンチプレート パンチプレート ストリッパプレート パンチプレート パンチプレート パンチプレート パンチプレート パンチプレート - - パンチプレート - -
                            シャンク(取付部)形状 可動式 可動式 可動式 可動式 可動式 可動式 可動式 可動式 可動式 可動式 可動式 可動式 可動式

                            可動式パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）のレビュー

                            この商品のレビューはありません レビューを書く

                            可動式パイロットパンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
