エジェクタピン廻り止め用ピン/スプリングピン
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 8円 ～ 18円
- 税込価格
- 9円 ～ 20円
エジェクタピン廻り止め用ピンです。スプリングピン、ノックピンの選択が可能です。

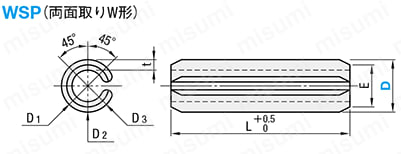

外形図・製品仕様
材質 SUS402J2
規格表
| Emax. | ※kN｛kgf｝ | t （参考） | L | D | 型 式 | ||
|---|---|---|---|---|---|---|---|
| min. | max. | Type | D | ||||
| 1.9 | 2.76｛281｝ | 0.4 | 8 | 2.15 | 2.25 | WSP | 2 |
| 2.9 | 6.20｛633｝ | 0.6 | 10 | 3.15 | 3.25 | 3 | |
| 3.9 | 10.80｛1130｝ | 0.8 | 10 | 4.2 | 4.4 | 4 | |
| Dの最大値は、ピンの円周上における最大値とし、Dの最小は、D1・D2・D3の平均値とする。 参考 tの数値は、JSMA No.6（日本ばね工業会規格）による。 ※二重せん断荷重最小値（JIS B2808） | |||||||
注文例
出荷日
関連情報
• 廻り止め用ピン適合表
| 追加工NC使用時の エジェクタピンツバ厚 | 4mm | 6・8mm | 10mm |
|---|---|---|---|
| スプリングピン（WSP） | WSP2 | WSP3 | WSP4 |
| ノックピン（MS） | MS2 | MS3 | MS4 |
詳細情報
基本情報
エジェクタピン廻り止め用ピンです。スプリングピン、ノックピンの選択が可能です。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
