段付エジェクタピン -ダイス鋼SKD61/ツバ厚4mm/全長指定タイプ,先端径･全長指定タイプ-

段付エジェクタピン -ダイス鋼SKD61/ツバ厚4mm/全長指定タイプ,先端径･全長指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 4.3平均満足度4.3 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

ダイス鋼SKD61・ツバ厚4mm・先端径/全長指定タイプの段付エジェクタピンで...

詳細情報を確認する

  • 材質：
    SKD61
  • 軸径公差（代表公差）：
    0/-0.02
  • 表面処理：
    なし
  • ツバ厚：
    4mm(T4)
  • 先端形状：
    なし
  • 刻印文字タイプ：
    なし
  • 刻印文字数：
    なし
  • ガス抜き形状：
    なし

ミスミユニット事例

穴深さ検査治具
無料3D-CADライブラリー申し込み受付中

型番

未確定22件の候補があります。

Loading...

商品情報

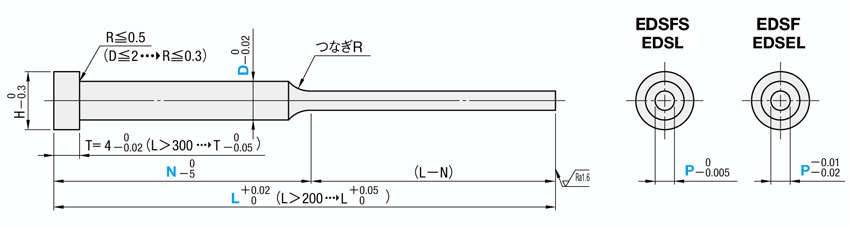

外形図・製品仕様

段付エジェクタピン -ダイス鋼SKD61/ツバ厚4mm/全長指定タイプ,先端径･全長指定タイプ-
型式形状ツバ厚P公差
EDSL全長指定タイプ4mm（T4）
0
-0.005
EDSFS先端径・全長指定タイプ
EDSEL全長指定タイプ-0.01
-0.02
EDSF先端径・全長指定タイプ
※EDSL、EDSELはweb限定商品となっております。



材質   SKD61
硬度   50～55HRC
保持径（D）精度 ・母材硬度保証範囲 ・つなぎR（詳細  P.97）

規格表

HT型    式L
指定0.01mm単位		PN
TypeD
34EDSL
（P 0/-0.005）


EDSEL
（P -0.01/-0.02）		1.550.00～100.000.60.81.01.2   4050
100.01～150.00  6070
42.550.00～100.00 0.81.01.21.5  4050
100.01～150.00  6070
150.01～200.00   70100
52.560.00～100.00  1.01.21.52.0  50
100.01～150.00  6070
150.01～200.00    100
6360.00～100.00    1.52.0 4050
100.01～150.00  6070
150.01～200.00   70100
74100.00～150.00     2.02.5 50
150.01～200.00    100
200.01～250.00     160
L-N≧10



HT型    式指定0.01mm単位N
指定1mm単位
TypeDLP
34EDSFS
（P 0/-0.005）


EDSF
（P -0.01/-0.02）		1.540.00～200.000.60～1.40N≧15
and
15≦（L-N）≦150
420.80～1.90
52.50.80～2.40
6340.00～300.001.00～2.90N≧15
and
20≦（L-N）≦200
73.51.50～3.40
41.50～3.90
84.52.50～4.40
540.00～500.003.00～4.90
95.53.50～5.40
64.00～5.90
106.54.50～6.40
74.90～6.90
1185.90～7.90
1496.90～8.90
15107.90～9.90
17128.90～11.90
