仕様・寸法を表示する

追加工・オプション

ミスミ

1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定/軸径公差-0.01_-0.02-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.295

評価 4.0平均満足度4.0 この商品のレビューをみる（3件）

通常価格(税別): -

税込価格: -

ハイス鋼SKH51・軸径（P）0.01mm指定・軸径公差-0.01_-0.02...

詳細情報を確認する

材質：

SKH51
表面処理：

なし
軸径公差：

-0.01/-0.02
形状：

1段
対応スリーブ穴径公差：

+0.01/0もしくはH7
冷却穴の有無：

無

無料3D-CADライブラリー申し込み受付中

型番

未確定2,724件の候補があります。

3Dプレビュー
CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

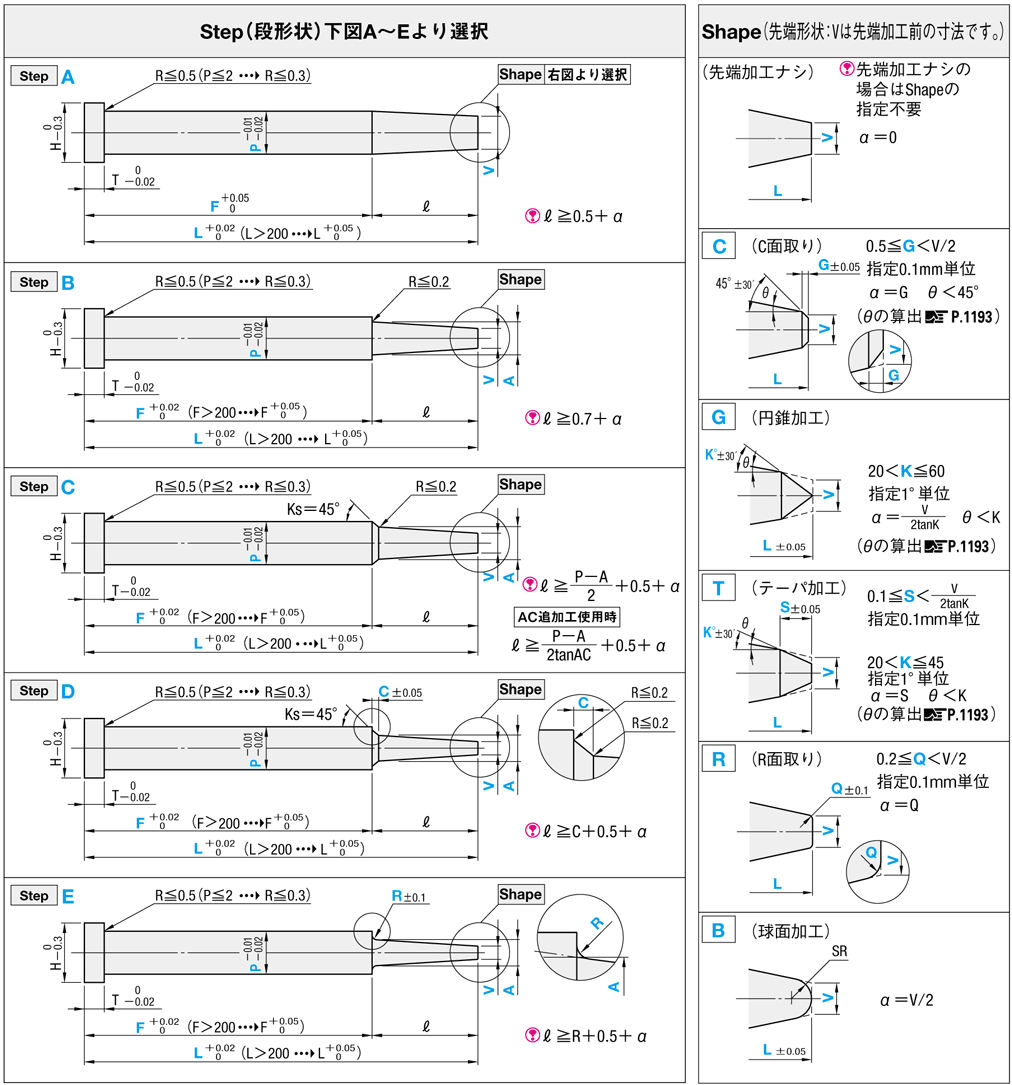

外形図・製品仕様

Type	公差 P	ツバ厚（T）	対応エジェクタスリーブの穴径公差
CPXGE-5	-0.01 -0.02	4mm （T4）	+0.01 0 もしくはH7 詳細 P.219
CPHGE-5
CPVGE-5
CPXJGE-5		4・6・8mm （JIS）
CPHJGE-5
CPVJGE-5

軸径精度保証範囲（詳細 P.221）
母材硬度保証範囲（詳細 P.223）

材質 SKH51
硬度 58～60HRC

1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定/軸径公差-0.01_-0.02タイプ-

P. 1193

規格表

Group	Type		Step（段形状部A・V・Ks）公差
	Type		Step A	Step B	Step C		Step D		Step E
	ツバ厚4mm	ツバ厚JIS	V	A・V	A・V	Ks	A・V	Ks	A	V
スタンダード	CPXGE-5□	CPXJGE-5□	±0.02	±0.02	±0.02	±1°	±0.02	±1°	±0.02	±0.02
スタンダード	CPHGE-5□	CPHJGE-5□	±0.01	±0.01	±0.01	±1°	±0.01	±1°		±0.01
精級	CPVGE-5□	CPVJGE-5□	±0.005	±0.005	±0.005	±30´	±0.005	±30´		±0.005

ツバ厚4mm		ツバ厚JIS		型式					指定0.01mm単位					0.1mm単位	ℓmax.
ツバ厚4mm		ツバ厚JIS		Type		Step	Shape	No.	指定0.01mm単位					0.1mm単位
H	T	H	T	Type					L	P	F	A	Vmin.	C・R
H	T	H	T	ツバ厚4mm	ツバ厚JIS				L	P	F	A	Vmin.	C・R
3	4	3	4	CPXGE-5 CPHGE-5 CPVGE-5	CPXJGE-5 CPHJGE-5 CPVJGE-5	A B C D E	先端加工ナシの場合は指定不要 C G T R B	1	70.00～150.00	0.80～0.99	F≧50.00	P＞A≧V	0.50		15
								1	150.01～200.00	0.90～0.99					15
								1.5	70.00～250.00	1.00～1.49					20
4		4						2		1.50～1.99			0.70		25
5		5						2.5		2.00～2.49			0.70		30
6		6						3	70.00～300.00	2.50～2.99			1.00		35
7		7						3.5		3.00～3.49					40
7		8	6					4		3.50～3.99					45
8		8						4.5		4.00～4.49			1.50		50
8		9						5	70.00～350.00	4.50～4.99			1.50
9		9						5.5		5.00～5.49			2.00
9		10						6		5.50～5.99
10		11						6.5		6.00～6.49
10		11						7		6.50～6.99
11		13	8					8		7.00～7.99
15		15						10		8.00～9.99
17		17						12		10.00～11.99
Shape C・G・T・R・BはNo.1.5（P≧1.00）～ Step EはNo.1.5（P≧1.10）～ ℓmin.は規格図参照

注文例

出荷日

追加工

P.287
P.288

型番リスト

表示件数:

型番	ツバ厚	D/P（軸径）(mm)	Step（段部形状）	Shape（先端形状）	A/V（先端公差）	No.(呼び径）(mm)	A(形状部)(mm)	C(形状部)(mm)	F(軸径長さ)(mm)	G(形状部先端C面取り幅)(mm)	K(形状部先端角度)(°)	L(全長)(mm)	Q(形状部先端R面取り)(mm)	R(形状部)(mm)	S(形状部先端テーパ加工幅)(mm)	V(形状部先端径)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CPHGE-5A1-[70-200/0.01]-P[0.8-0.99/0.01]-F[50-149.5/0.01]-V[0.5-0.99/0.01]	4mm(T4)	0.8 ～ 0.99	A	加工なし	±0.01	1	-	-	50 ～ 149.5	-	-	70 ～ 200	-	-	-	0.5 ～ 0.99	10	1個	-( - )	3日目
CPHGE-5A1.5-[70-250/0.01]-P[1-1.49/0.01]-F[50-195.5/0.01]-V[0.5-1.49/0.01]	4mm(T4)	1 ～ 1.49	A	加工なし	±0.01	1.5	-	-	50 ～ 195.5	-	-	70 ～ 250	-	-	-	0.5 ～ 1.49	10	1個	-( - )	3日目
CPHGE-5A2-[70-250/0.01]-P[1.5-1.99/0.01]-F[50-249.5/0.01]-V[0.7-1.98/0.01]	4mm(T4)	1.5 ～ 1.99	A	加工なし	±0.01	2	-	-	50 ～ 249.5	-	-	70 ～ 250	-	-	-	0.7 ～ 1.98	10	1個	-( - )	3日目
CPHGE-5A2.5-[70-250/0.01]-P[2-2.49/0.01]-F[50-249.5/0.01]-V[0.7-2.48/0.01]	4mm(T4)	2 ～ 2.49	A	加工なし	±0.01	2.5	-	-	50 ～ 249.5	-	-	70 ～ 250	-	-	-	0.7 ～ 2.48	10	1個	-( - )	3日目
CPHGE-5A3-[70-300/0.01]-P[2.5-2.99/0.01]-F[50-299.5/0.01]-V[1-2.98/0.01]	4mm(T4)	2.5 ～ 2.99	A	加工なし	±0.01	3	-	-	50 ～ 299.5	-	-	70 ～ 300	-	-	-	1 ～ 2.98	10	1個	-( - )	3日目
CPHGE-5A3.5-[70-300/0.01]-P[3-3.49/0.01]-F[50-299.5/0.01]-V[1-3.48/0.01]	4mm(T4)	3 ～ 3.49	A	加工なし	±0.01	3.5	-	-	50 ～ 299.5	-	-	70 ～ 300	-	-	-	1 ～ 3.48	10	1個	-( - )	3日目
CPHGE-5A4-[70-300/0.01]-P[3.5-3.99/0.01]-F[50-299.5/0.01]-V[1-3.98/0.01]	4mm(T4)	3.5 ～ 3.99	A	加工なし	±0.01	4	-	-	50 ～ 299.5	-	-	70 ～ 300	-	-	-	1 ～ 3.98	10	1個	-( - )	3日目
CPHGE-5A4.5-[70-300/0.01]-P[4-4.49/0.01]-F[50-295.5/0.01]-V[1.5-4.48/0.01]	4mm(T4)	4 ～ 4.49	A	加工なし	±0.01	4.5	-	-	50 ～ 295.5	-	-	70 ～ 300	-	-	-	1.5 ～ 4.48	10	1個	-( - )	3日目
CPHGE-5A5-[70-350/0.01]-P[4.5-4.99/0.01]-F[50-349.5/0.01]-V[1.5-4.98/0.01]	4mm(T4)	4.5 ～ 4.99	A	加工なし	±0.01	5	-	-	50 ～ 349.5	-	-	70 ～ 350	-	-	-	1.5 ～ 4.98	10	1個	-( - )	3日目
CPHGE-5A5.5-[70-350/0.01]-P[5-5.49/0.01]-F[50-349.5/0.01]-V[2-5.48/0.01]	4mm(T4)	5 ～ 5.49	A	加工なし	±0.01	5.5	-	-	50 ～ 349.5	-	-	70 ～ 350	-	-	-	2 ～ 5.48	10	1個	-( - )	3日目
CPHGE-5A6-[70-350/0.01]-P[5.5-5.99/0.01]-F[50-349.5/0.01]-V[2-5.98/0.01]	4mm(T4)	5.5 ～ 5.99	A	加工なし	±0.01	6	-	-	50 ～ 349.5	-	-	70 ～ 350	-	-	-	2 ～ 5.98	10	1個	-( - )	3日目
CPHGE-5A6.5-[70-350/0.01]-P[6-6.49/0.01]-F[50-349.5/0.01]-V[2-6.48/0.01]	4mm(T4)	6 ～ 6.49	A	加工なし	±0.01	6.5	-	-	50 ～ 349.5	-	-	70 ～ 350	-	-	-	2 ～ 6.48	10	1個	-( - )	3日目
CPHGE-5A7-[70-350/0.01]-P[6.5-6.99/0.01]-F[50-349.5/0.01]-V[2-6.98/0.01]	4mm(T4)	6.5 ～ 6.99	A	加工なし	±0.01	7	-	-	50 ～ 349.5	-	-	70 ～ 350	-	-	-	2 ～ 6.98	10	1個	-( - )	3日目
CPHGE-5A8-[70-350/0.01]-P[7-7.99/0.01]-F[50-349.5/0.01]-V[2-7.98/0.01]	4mm(T4)	7 ～ 7.99	A	加工なし	±0.01	8	-	-	50 ～ 349.5	-	-	70 ～ 350	-	-	-	2 ～ 7.98	10	1個	-( - )	3日目
CPHGE-5A10-[70-350/0.01]-P[8-9.99/0.01]-F[50-349.5/0.01]-V[2-9.99/0.01]	4mm(T4)	8 ～ 9.99	A	加工なし	±0.01	10	-	-	50 ～ 349.5	-	-	70 ～ 350	-	-	-	2 ～ 9.99	10	1個	-( - )	3日目
CPHGE-5A12-[70-350/0.01]-P[10-11.99/0.01]-F[50-349.5/0.01]-V[2-11.99/0.01]	4mm(T4)	10 ～ 11.99	A	加工なし	±0.01	12	-	-	50 ～ 349.5	-	-	70 ～ 350	-	-	-	2 ～ 11.99	10	1個	-( - )	3日目
CPHGE-5AB1.5-[70-250/0.01]-P[1-1.49/0.01]-F[50-249.5/0.01]-V[0.5-1.49/0.01]	4mm(T4)	1 ～ 1.49	A	B	±0.01	1.5	-	-	50 ～ 249.5	-	-	70 ～ 250	-	-	-	0.5 ～ 1.49	10	1個	-( - )	3日目
CPHGE-5AB2-[70-250/0.01]-P[1.5-1.99/0.01]-F[50-249.5/0.01]-V[0.7-1.99/0.01]	4mm(T4)	1.5 ～ 1.99	A	B	±0.01	2	-	-	50 ～ 249.5	-	-	70 ～ 250	-	-	-	0.7 ～ 1.99	10	1個	-( - )	3日目
CPHGE-5AB2.5-[70-250/0.01]-P[2-2.49/0.01]-F[50-249.5/0.01]-V[0.7-2.49/0.01]	4mm(T4)	2 ～ 2.49	A	B	±0.01	2.5	-	-	50 ～ 249.5	-	-	70 ～ 250	-	-	-	0.7 ～ 2.49	10	1個	-( - )	3日目
CPHGE-5AB3-[70-300/0.01]-P[2.5-2.99/0.01]-F[50-299.5/0.01]-V[1-2.99/0.01]	4mm(T4)	2.5 ～ 2.99	A	B	±0.01	3	-	-	50 ～ 299.5	-	-	70 ～ 300	-	-	-	1 ～ 2.99	10	1個	-( - )	3日目
CPHGE-5AB3.5-[70-300/0.01]-P[3-3.49/0.01]-F[50-299.5/0.01]-V[1-3.49/0.01]	4mm(T4)	3 ～ 3.49	A	B	±0.01	3.5	-	-	50 ～ 299.5	-	-	70 ～ 300	-	-	-	1 ～ 3.49	10	1個	-( - )	3日目
CPHGE-5AB4-[70-300/0.01]-P[3.5-3.99/0.01]-F[50-299.5/0.01]-V[1-3.99/0.01]	4mm(T4)	3.5 ～ 3.99	A	B	±0.01	4	-	-	50 ～ 299.5	-	-	70 ～ 300	-	-	-	1 ～ 3.99	10	1個	-( - )	3日目
CPHGE-5AB4.5-[70-300/0.01]-P[4-4.49/0.01]-F[50-299.5/0.01]-V[1.5-4.49/0.01]	4mm(T4)	4 ～ 4.49	A	B	±0.01	4.5	-	-	50 ～ 299.5	-	-	70 ～ 300	-	-	-	1.5 ～ 4.49	10	1個	-( - )	3日目
CPHGE-5AB5-[70-350/0.01]-P[4.5-4.99/0.01]-F[50-349.5/0.01]-V[1.5-4.99/0.01]	4mm(T4)	4.5 ～ 4.99	A	B	±0.01	5	-	-	50 ～ 349.5	-	-	70 ～ 350	-	-	-	1.5 ～ 4.99	10	1個	-( - )	3日目
CPHGE-5AB5.5-[70-350/0.01]-P[5-5.49/0.01]-F[50-349.5/0.01]-V[1.5-5.49/0.01]	4mm(T4)	5 ～ 5.49	A	B	±0.01	5.5	-	-	50 ～ 349.5	-	-	70 ～ 350	-	-	-	1.5 ～ 5.49	10	1個	-( - )	3日目
CPHGE-5AB6-[70-350/0.01]-P[5.5-5.99/0.01]-F[50-349.5/0.01]-V[2-5.99/0.01]	4mm(T4)	5.5 ～ 5.99	A	B	±0.01	6	-	-	50 ～ 349.5	-	-	70 ～ 350	-	-	-	2 ～ 5.99	10	1個	-( - )	3日目
CPHGE-5AB6.5-[70-350/0.01]-P[6-6.49/0.01]-F[50-349.5/0.01]-V[2-6.49/0.01]	4mm(T4)	6 ～ 6.49	A	B	±0.01	6.5	-	-	50 ～ 349.5	-	-	70 ～ 350	-	-	-	2 ～ 6.49	10	1個	-( - )	3日目
CPHGE-5AB7-[70-350/0.01]-P[6.5-6.99/0.01]-F[50-349.5/0.01]-V[2-6.99/0.01]	4mm(T4)	6.5 ～ 6.99	A	B	±0.01	7	-	-	50 ～ 349.5	-	-	70 ～ 350	-	-	-	2 ～ 6.99	10	1個	-( - )	3日目
CPHGE-5AB8-[70-350/0.01]-P[7-7.99/0.01]-F[50-349.5/0.01]-V[2-7.99/0.01]	4mm(T4)	7 ～ 7.99	A	B	±0.01	8	-	-	50 ～ 349.5	-	-	70 ～ 350	-	-	-	2 ～ 7.99	10	1個	-( - )	3日目
CPHGE-5AB10-[70-350/0.01]-P[8-9.99/0.01]-F[50-349.5/0.01]-V[2-9.99/0.01]	4mm(T4)	8 ～ 9.99	A	B	±0.01	10	-	-	50 ～ 349.5	-	-	70 ～ 350	-	-	-	2 ～ 9.99	10	1個	-( - )	3日目
CPHGE-5AB12-[70-350/0.01]-P[10-11.99/0.01]-F[50-349.5/0.01]-V[2-11.99/0.01]	4mm(T4)	10 ～ 11.99	A	B	±0.01	12	-	-	50 ～ 349.5	-	-	70 ～ 350	-	-	-	2 ～ 11.99	10	1個	-( - )	3日目
CPHGE-5AC1.5-[70-250/0.01]-P[1-1.49/0.01]-F[50-249.5/0.01]-V[0.5-1.49/0.01]-G[0.5-0.7/0.1]	4mm(T4)	1 ～ 1.49	A	C	±0.01	1.5	-	-	50 ～ 249.5	0.5 ～ 0.7	-	70 ～ 250	-	-	-	0.5 ～ 1.49	10	1個	-( - )	3日目
CPHGE-5AC2-[70-250/0.01]-P[1.5-1.99/0.01]-F[50-249.5/0.01]-V[0.7-1.99/0.01]-G[0.5-0.9/0.1]	4mm(T4)	1.5 ～ 1.99	A	C	±0.01	2	-	-	50 ～ 249.5	0.5 ～ 0.9	-	70 ～ 250	-	-	-	0.7 ～ 1.99	10	1個	-( - )	3日目
CPHGE-5AC2.5-[70-250/0.01]-P[2-2.49/0.01]-F[50-249.5/0.01]-V[0.7-2.49/0.01]-G[0.5-1.2/0.1]	4mm(T4)	2 ～ 2.49	A	C	±0.01	2.5	-	-	50 ～ 249.5	0.5 ～ 1.2	-	70 ～ 250	-	-	-	0.7 ～ 2.49	10	1個	-( - )	3日目
CPHGE-5AC3-[70-300/0.01]-P[2.5-2.99/0.01]-F[50-299.5/0.01]-V[1-2.99/0.01]-G[0.5-1.4/0.1]	4mm(T4)	2.5 ～ 2.99	A	C	±0.01	3	-	-	50 ～ 299.5	0.5 ～ 1.4	-	70 ～ 300	-	-	-	1 ～ 2.99	10	1個	-( - )	3日目
CPHGE-5AC3.5-[70-300/0.01]-P[3-3.49/0.01]-F[50-299.5/0.01]-V[1-3.49/0.01]-G[0.5-1.7/0.1]	4mm(T4)	3 ～ 3.49	A	C	±0.01	3.5	-	-	50 ～ 299.5	0.5 ～ 1.7	-	70 ～ 300	-	-	-	1 ～ 3.49	10	1個	-( - )	3日目
CPHGE-5AC4-[70-300/0.01]-P[3.5-3.99/0.01]-F[50-299.5/0.01]-V[1-3.99/0.01]-G[0.5-1.9/0.1]	4mm(T4)	3.5 ～ 3.99	A	C	±0.01	4	-	-	50 ～ 299.5	0.5 ～ 1.9	-	70 ～ 300	-	-	-	1 ～ 3.99	10	1個	-( - )	3日目
CPHGE-5AC4.5-[70-300/0.01]-P[4-4.49/0.01]-F[50-299.5/0.01]-V[1.5-4.49/0.01]-G[0.5-2.2/0.1]	4mm(T4)	4 ～ 4.49	A	C	±0.01	4.5	-	-	50 ～ 299.5	0.5 ～ 2.2	-	70 ～ 300	-	-	-	1.5 ～ 4.49	10	1個	-( - )	3日目
CPHGE-5AC5-[70-350/0.01]-P[4.5-4.99/0.01]-F[50-349.5/0.01]-V[1.5-4.99/0.01]-G[0.5-2.4/0.1]	4mm(T4)	4.5 ～ 4.99	A	C	±0.01	5	-	-	50 ～ 349.5	0.5 ～ 2.4	-	70 ～ 350	-	-	-	1.5 ～ 4.99	10	1個	-( - )	3日目
CPHGE-5AC5.5-[70-350/0.01]-P[5-5.49/0.01]-F[50-349.5/0.01]-V[1.5-5.49/0.01]-G[0.5-2.7/0.1]	4mm(T4)	5 ～ 5.49	A	C	±0.01	5.5	-	-	50 ～ 349.5	0.5 ～ 2.7	-	70 ～ 350	-	-	-	1.5 ～ 5.49	10	1個	-( - )	3日目
CPHGE-5AC6-[70-350/0.01]-P[5.5-5.99/0.01]-F[50-349.5/0.01]-V[2-5.99/0.01]-G[0.5-2.9/0.1]	4mm(T4)	5.5 ～ 5.99	A	C	±0.01	6	-	-	50 ～ 349.5	0.5 ～ 2.9	-	70 ～ 350	-	-	-	2 ～ 5.99	10	1個	-( - )	3日目
CPHGE-5AC6.5-[70-350/0.01]-P[6-6.49/0.01]-F[50-349.5/0.01]-V[2-6.49/0.01]-G[0.5-3.2/0.1]	4mm(T4)	6 ～ 6.49	A	C	±0.01	6.5	-	-	50 ～ 349.5	0.5 ～ 3.2	-	70 ～ 350	-	-	-	2 ～ 6.49	10	1個	-( - )	3日目
CPHGE-5AC7-[70-350/0.01]-P[6.5-6.99/0.01]-F[50-349.5/0.01]-V[2-6.99/0.01]-G[0.5-3.4/0.1]	4mm(T4)	6.5 ～ 6.99	A	C	±0.01	7	-	-	50 ～ 349.5	0.5 ～ 3.4	-	70 ～ 350	-	-	-	2 ～ 6.99	10	1個	-( - )	3日目
CPHGE-5AC8-[70-350/0.01]-P[7-7.99/0.01]-F[50-349.5/0.01]-V[2-7.99/0.01]-G[0.5-3.9/0.1]	4mm(T4)	7 ～ 7.99	A	C	±0.01	8	-	-	50 ～ 349.5	0.5 ～ 3.9	-	70 ～ 350	-	-	-	2 ～ 7.99	10	1個	-( - )	3日目
CPHGE-5AC10-[70-350/0.01]-P[8-9.99/0.01]-F[50-349.5/0.01]-V[2-9.99/0.01]-G[0.5-4.9/0.1]	4mm(T4)	8 ～ 9.99	A	C	±0.01	10	-	-	50 ～ 349.5	0.5 ～ 4.9	-	70 ～ 350	-	-	-	2 ～ 9.99	10	1個	-( - )	3日目
CPHGE-5AC12-[70-350/0.01]-P[10-11.99/0.01]-F[50-349.5/0.01]-V[2-11.99/0.01]-G[0.5-6.4/0.1]	4mm(T4)	10 ～ 11.99	A	C	±0.01	12	-	-	50 ～ 349.5	0.5 ～ 6.4	-	70 ～ 350	-	-	-	2 ～ 11.99	10	1個	-( - )	3日目
CPHGE-5AG1.5-[70-250/0.01]-P[1-1.49/0.01]-F[50-249.5/0.01]-V[0.5-1.49/0.01]-K[21-60/1]	4mm(T4)	1 ～ 1.49	A	G	±0.01	1.5	-	-	50 ～ 249.5	-	21 ～ 60	70 ～ 250	-	-	-	0.5 ～ 1.49	10	1個	-( - )	3日目
CPHGE-5AG2-[70-250/0.01]-P[1.5-1.99/0.01]-F[50-249.5/0.01]-V[0.7-1.99/0.01]-K[21-60/1]	4mm(T4)	1.5 ～ 1.99	A	G	±0.01	2	-	-	50 ～ 249.5	-	21 ～ 60	70 ～ 250	-	-	-	0.7 ～ 1.99	10	1個	-( - )	3日目
CPHGE-5AG2.5-[70-250/0.01]-P[2-2.49/0.01]-F[50-249.5/0.01]-V[0.7-2.49/0.01]-K[21-60/1]	4mm(T4)	2 ～ 2.49	A	G	±0.01	2.5	-	-	50 ～ 249.5	-	21 ～ 60	70 ～ 250	-	-	-	0.7 ～ 2.49	10	1個	-( - )	3日目
CPHGE-5AG3-[70-300/0.01]-P[2.5-2.99/0.01]-F[50-299.5/0.01]-V[1-2.99/0.01]-K[21-60/1]	4mm(T4)	2.5 ～ 2.99	A	G	±0.01	3	-	-	50 ～ 299.5	-	21 ～ 60	70 ～ 300	-	-	-	1 ～ 2.99	10	1個	-( - )	3日目
CPHGE-5AG3.5-[70-300/0.01]-P[3-3.49/0.01]-F[50-299.5/0.01]-V[1-3.49/0.01]-K[21-60/1]	4mm(T4)	3 ～ 3.49	A	G	±0.01	3.5	-	-	50 ～ 299.5	-	21 ～ 60	70 ～ 300	-	-	-	1 ～ 3.49	10	1個	-( - )	3日目
CPHGE-5AG4-[70-300/0.01]-P[3.5-3.99/0.01]-F[50-299.5/0.01]-V[1-3.99/0.01]-K[21-60/1]	4mm(T4)	3.5 ～ 3.99	A	G	±0.01	4	-	-	50 ～ 299.5	-	21 ～ 60	70 ～ 300	-	-	-	1 ～ 3.99	10	1個	-( - )	3日目
CPHGE-5AG4.5-[70-300/0.01]-P[4-4.49/0.01]-F[50-299.5/0.01]-V[1.5-4.49/0.01]-K[21-60/1]	4mm(T4)	4 ～ 4.49	A	G	±0.01	4.5	-	-	50 ～ 299.5	-	21 ～ 60	70 ～ 300	-	-	-	1.5 ～ 4.49	10	1個	-( - )	3日目
CPHGE-5AG5-[70-350/0.01]-P[4.5-4.99/0.01]-F[50-349.5/0.01]-V[1.5-4.99/0.01]-K[21-60/1]	4mm(T4)	4.5 ～ 4.99	A	G	±0.01	5	-	-	50 ～ 349.5	-	21 ～ 60	70 ～ 350	-	-	-	1.5 ～ 4.99	10	1個	-( - )	3日目
CPHGE-5AG5.5-[70-350/0.01]-P[5-5.49/0.01]-F[50-349.5/0.01]-V[1.5-5.49/0.01]-K[21-60/1]	4mm(T4)	5 ～ 5.49	A	G	±0.01	5.5	-	-	50 ～ 349.5	-	21 ～ 60	70 ～ 350	-	-	-	1.5 ～ 5.49	10	1個	-( - )	3日目
CPHGE-5AG6-[70-350/0.01]-P[5.5-5.99/0.01]-F[50-349.5/0.01]-V[2-5.99/0.01]-K[21-60/1]	4mm(T4)	5.5 ～ 5.99	A	G	±0.01	6	-	-	50 ～ 349.5	-	21 ～ 60	70 ～ 350	-	-	-	2 ～ 5.99	10	1個	-( - )	3日目
CPHGE-5AG6.5-[70-350/0.01]-P[6-6.49/0.01]-F[50-349.5/0.01]-V[2-6.49/0.01]-K[21-60/1]	4mm(T4)	6 ～ 6.49	A	G	±0.01	6.5	-	-	50 ～ 349.5	-	21 ～ 60	70 ～ 350	-	-	-	2 ～ 6.49	10	1個	-( - )	3日目
CPHGE-5AG7-[70-350/0.01]-P[6.5-6.99/0.01]-F[50-349.5/0.01]-V[2-6.99/0.01]-K[21-60/1]	4mm(T4)	6.5 ～ 6.99	A	G	±0.01	7	-	-	50 ～ 349.5	-	21 ～ 60	70 ～ 350	-	-	-	2 ～ 6.99	10	1個	-( - )	3日目
CPHGE-5AG8-[70-350/0.01]-P[7-7.99/0.01]-F[50-349.5/0.01]-V[2-7.99/0.01]-K[21-60/1]	4mm(T4)	7 ～ 7.99	A	G	±0.01	8	-	-	50 ～ 349.5	-	21 ～ 60	70 ～ 350	-	-	-	2 ～ 7.99	10	1個	-( - )	3日目
CPHGE-5AG10-[70-350/0.01]-P[8-9.99/0.01]-F[50-349.5/0.01]-V[2-9.99/0.01]-K[21-60/1]	4mm(T4)	8 ～ 9.99	A	G	±0.01	10	-	-	50 ～ 349.5	-	21 ～ 60	70 ～ 350	-	-	-	2 ～ 9.99	10	1個	-( - )	3日目

詳細情報

基本情報

基本情報

ハイス鋼SKH51・軸径（P）0.01mm指定・軸径公差-0.01_-0.02タイプの1段センターピンです。

カタログ

ダウンロード (PDF)

カタログ（見開き版）

商品TOP

閉じる

あと16項目で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品 1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定/軸径公差-0.01_-0.02-	1段センターピン -ハイス鋼SKH51/軸径(P)0.01㎜指定/軸径公差0_-0.005タイプ-	1段センターピン -ハイス鋼SKH51/軸径(D)固定/軸径公差-0.01_-0.02タイプ-	1段センターピン -ダイス鋼SKD61+窒化/軸径0.1mm指定/軸径公差-0.01_-0.02-	精級1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-	1段センターピン -ハイス鋼SKH51/軸径(D)固定/軸径公差0_-0.005タイプ-	1段センターピン -ダイス鋼SKD61+窒化/軸径(D)固定/軸径公差-0.01_-0.02タイプ-	冷却穴付1段センターピン -ダイス鋼SKD61+窒化/軸径固定/軸径公差-0.01_-0.02-	1段センターピン -ダイス鋼SKD61/軸径(P)0.01mm指定タイプ-	1段センターピン -ダイス鋼SKD61/軸径(D)固定タイプ-	段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-	テーパレス1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-	テーパレス1段センターピン -ハイス鋼SKH51/軸径(D)固定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	5日目	3日目	3日目	3日目	5日目	3日目	3日目	3日目	3日目	3日目
材質	SKH51	SKH51	SKH51	SKD61	SKH51	SKH51	SKD61	SKD61	SKD61	SKD61	-	-	-
表面処理	なし	なし	なし	窒化処理	なし	なし	窒化処理	窒化処理	なし	なし	-	-	-
軸径公差	-0.01/-0.02	0/-0.005	-0.01/-0.02	-0.01/-0.02(代表公差)	0/-0.005	0/-0.005	-0.01/-0.02(代表公差)	-0.01/-0.02(代表公差)	-	-	-	-	-
形状	1段	1段	1段	1段	段付1段	1段	1段	1段	1段	1段	-	-	-
対応スリーブ穴径公差	+0.01/0もしくはH7	+0.005/0	+0.01/0もしくはH7	+0.01/0もしくはH7	+0.005/0	+0.005/0	+0.01/0もしくはH7	+0.01/0もしくはH7	-	-	-	-	-
