2段センターピン -ハイス鋼SKH51/軸径(D)固定タイプ-
商品情報

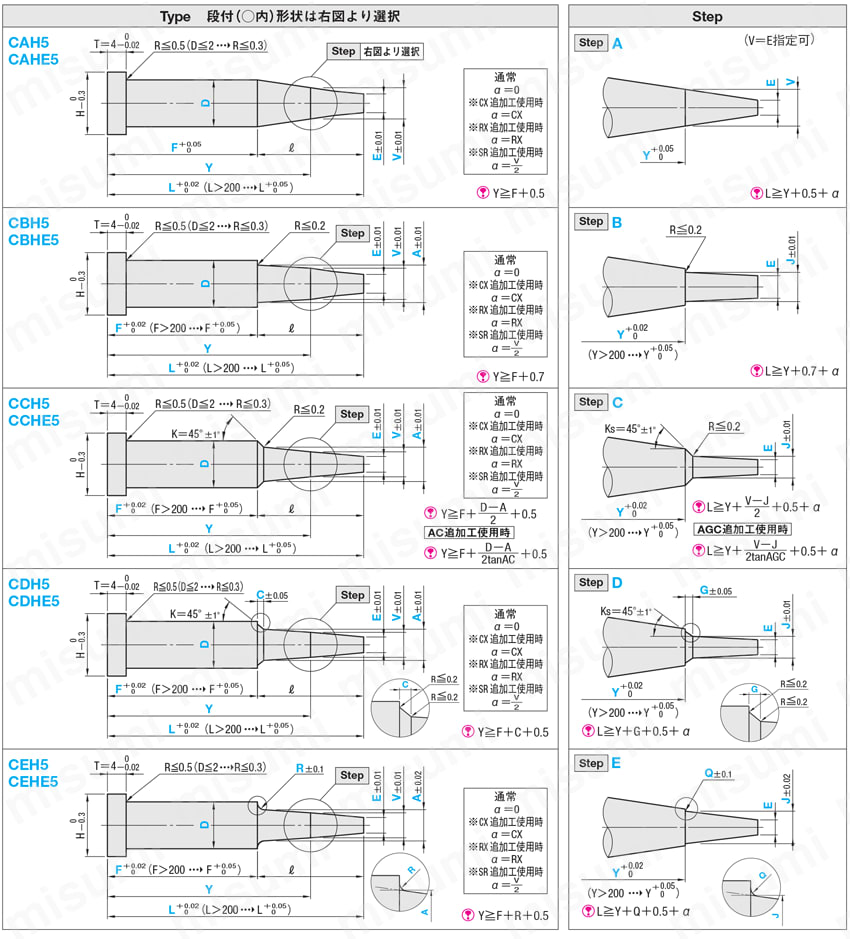

外形図・製品仕様
| Type | 公差 D | ツバ厚 （T） | 対応エジェクタスリーブ の穴径公差 |
|---|---|---|---|
| C□H5 | 0 -0.005 | 4mm （T4） | +0.005/0 詳細 P.219 |
| C□HE5 | -0.01 -0.02 | +0.01/0 もしくはH7 詳細 P.219 |
軸径精度保証範囲（詳細 P.221）
母材硬度保証範囲（詳細 P.223）
材質 SKH51
硬度 58～60HRC
規格表
| H | 型 式 | 指定0.01mm単位 | 指定0.1mm単位 | ℓmax. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | Step | D | L | F | Y | A | V | J | Emin. | C・R | G・Q | ||
| 3 | CAH5 CBH5 CCH5 CDH5 CEH5 CAHE5 CBHE5 CCHE5 CDHE5 CEHE5 | A B C D E | 1 | 70.00～200.00 | F≧50.00 | 規格図の 加工限界 参照
| D＞A and A≧V
| A≧V and V＞J
| V＞J and J≧E
| 0.50 |
|
| 15 |
| 1.5 | 70.00～250.00 | 20 | |||||||||||
| 4 | 2 | 0.70 | 25 | ||||||||||
| 5 | 2.5 | 30 | |||||||||||
| 6 | 3 | 70.00～300.00 | 35 | ||||||||||
| 7 | 3.5 | 1.00 | 40 | ||||||||||
| 4 | 45 | ||||||||||||
| 8 | 4.5 | 50 | |||||||||||
| 5 | 70.00～350.00 | 1.50 | |||||||||||
| 9 | 5.5 | ||||||||||||
| 6 | 2.00 | ||||||||||||
| 10 | 6.5 | ||||||||||||
| 7 | |||||||||||||
| 11 | 8 | ||||||||||||
| 14 | 9 | ||||||||||||
| 15 | 10 | ||||||||||||
| 17 | 12 | 2.50 | |||||||||||
| Type CEH5・CEHE5はD≧1.5 | |||||||||||||

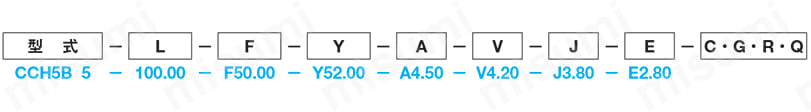

注文例
出荷日

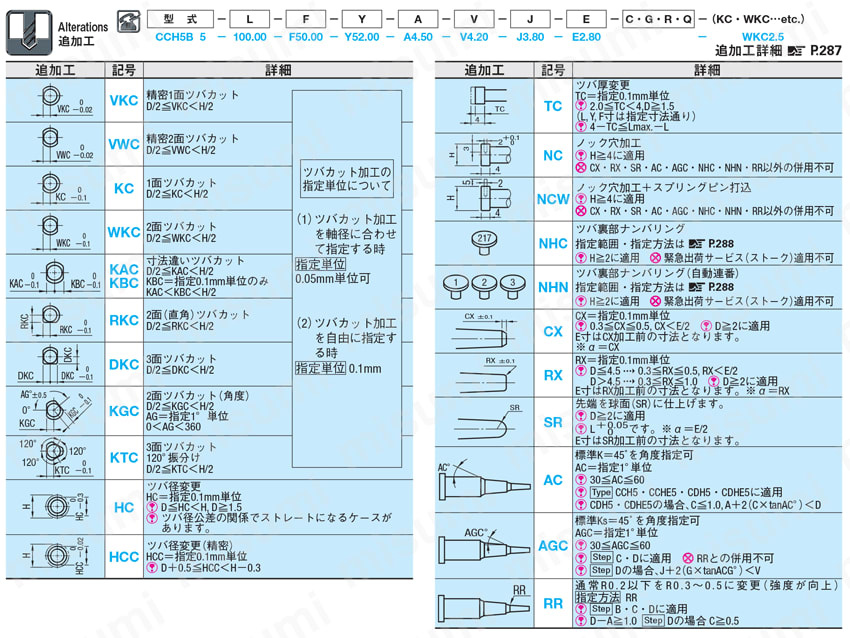

追加工
型番リスト
| 型番 |
軸径公差 |
D/P（軸径）(mm) |
Step（段部形状） |
対応スリーブ穴径公差 |
2段目形状 |
A(形状部)(mm) |
C(形状部)(mm) |
E(形状部先端径)(mm) |
F(軸径長さ)(mm) |
G(形状部先端C面取り幅)(mm) |
J(形状部)(mm) |
L(全長)(mm) |
Q(形状部先端R面取り)(mm) |
R(形状部)(mm) |
V(形状部先端径)(mm) |
Y(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
0/-0.005
|
1
|
A
|
+0.005/0
|
A
|
-
|
-
|
0.5 ～ 0.98
|
50 ～ 200
|
-
|
-
|
70 ～ 200
|
-
|
-
|
0.5 ～ 0.99
|
50.5 ～ 200
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
1.5
|
A
|
+0.005/0
|
A
|
-
|
-
|
0.5 ～ 1.49
|
50 ～ 249.5
|
-
|
-
|
70 ～ 250
|
-
|
-
|
0.5 ～ 1.49
|
50.5 ～ 249.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
2
|
A
|
+0.005/0
|
A
|
-
|
-
|
0.7 ～ 1.99
|
50 ～ 249.5
|
-
|
-
|
70 ～ 250
|
-
|
-
|
0.7 ～ 1.99
|
50.5 ～ 249.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
2.5
|
A
|
+0.005/0
|
A
|
-
|
-
|
0.7 ～ 2.49
|
50 ～ 249.5
|
-
|
-
|
70 ～ 250
|
-
|
-
|
0.8 ～ 2.49
|
50.5 ～ 249.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
3
|
A
|
+0.005/0
|
A
|
-
|
-
|
0.7 ～ 2.99
|
50 ～ 299.5
|
-
|
-
|
70 ～ 300
|
-
|
-
|
0.7 ～ 2.99
|
50.5 ～ 299.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
3.5
|
A
|
+0.005/0
|
A
|
-
|
-
|
1 ～ 3.49
|
50 ～ 299.5
|
-
|
-
|
70 ～ 300
|
-
|
-
|
1 ～ 3.49
|
50.5 ～ 299.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
4
|
A
|
+0.005/0
|
A
|
-
|
-
|
1 ～ 3.99
|
50 ～ 299.5
|
-
|
-
|
70 ～ 300
|
-
|
-
|
1 ～ 3.99
|
50.5 ～ 299.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
4.5
|
A
|
+0.005/0
|
A
|
-
|
-
|
1.5 ～ 4.49
|
50 ～ 299.5
|
-
|
-
|
70 ～ 300
|
-
|
-
|
1.5 ～ 4.49
|
50.5 ～ 299.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
5
|
A
|
+0.005/0
|
A
|
-
|
-
|
1.5 ～ 4.49
|
50 ～ 349.5
|
-
|
-
|
70 ～ 350
|
-
|
-
|
1.5 ～ 4.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
5.5
|
A
|
+0.005/0
|
A
|
-
|
-
|
1.5 ～ 5.49
|
50 ～ 349.5
|
-
|
-
|
70 ～ 350
|
-
|
-
|
1.5 ～ 5.49
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
6
|
A
|
+0.005/0
|
A
|
-
|
-
|
2 ～ 5.99
|
50 ～ 349.5
|
-
|
-
|
70 ～ 350
|
-
|
-
|
2 ～ 5.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
6.5
|
A
|
+0.005/0
|
A
|
-
|
-
|
2 ～ 6.49
|
50 ～ 349.5
|
-
|
-
|
70 ～ 350
|
-
|
-
|
2 ～ 6.49
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
7
|
A
|
+0.005/0
|
A
|
-
|
-
|
2 ～ 6.99
|
50 ～ 349.5
|
-
|
-
|
70 ～ 350
|
-
|
-
|
2 ～ 6.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
8
|
A
|
+0.005/0
|
A
|
-
|
-
|
2 ～ 7.99
|
50 ～ 349.5
|
-
|
-
|
70 ～ 350
|
-
|
-
|
2 ～ 7.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
9
|
A
|
+0.005/0
|
A
|
-
|
-
|
2 ～ 8.99
|
50 ～ 349.5
|
-
|
-
|
70 ～ 350
|
-
|
-
|
2 ～ 8.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
10
|
A
|
+0.005/0
|
A
|
-
|
-
|
2 ～ 9.99
|
50 ～ 349.5
|
-
|
-
|
70 ～ 350
|
-
|
-
|
2 ～ 9.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
12
|
A
|
+0.005/0
|
A
|
-
|
-
|
2.5 ～ 11.99
|
50 ～ 349.5
|
-
|
-
|
70 ～ 350
|
-
|
-
|
2.5 ～ 11.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
1
|
A
|
+0.005/0
|
B
|
-
|
-
|
0.5 ～ 0.98
|
50 ～ 200
|
-
|
0.5 ～ 0.98
|
70 ～ 200
|
-
|
-
|
0.51 ～ 0.99
|
50.7 ～ 200
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
1.5
|
A
|
+0.005/0
|
B
|
-
|
-
|
0.5 ～ 1.48
|
50 ～ 249.5
|
-
|
0.5 ～ 1.48
|
70 ～ 250
|
-
|
-
|
0.5 ～ 1.49
|
50.5 ～ 249.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
2
|
A
|
+0.005/0
|
B
|
-
|
-
|
0.7 ～ 1.98
|
50 ～ 249.5
|
-
|
0.7 ～ 1.98
|
70 ～ 250
|
-
|
-
|
0.7 ～ 1.99
|
50.5 ～ 249.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
2.5
|
A
|
+0.005/0
|
B
|
-
|
-
|
0.7 ～ 2.48
|
50 ～ 249.5
|
-
|
0.7 ～ 2.48
|
70 ～ 250
|
-
|
-
|
0.8 ～ 2.49
|
50.5 ～ 249.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
3
|
A
|
+0.005/0
|
B
|
-
|
-
|
0.7 ～ 2.98
|
50 ～ 299.5
|
-
|
0.7 ～ 2.98
|
70 ～ 300
|
-
|
-
|
0.71 ～ 2.99
|
50.5 ～ 299.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
3.5
|
A
|
+0.005/0
|
B
|
-
|
-
|
1 ～ 3.48
|
50 ～ 299.5
|
-
|
1 ～ 3.48
|
70 ～ 300
|
-
|
-
|
1 ～ 3.49
|
50.5 ～ 299.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
4
|
A
|
+0.005/0
|
B
|
-
|
-
|
1 ～ 3.98
|
50 ～ 299.5
|
-
|
1 ～ 3.98
|
70 ～ 300
|
-
|
-
|
1 ～ 3.99
|
50.5 ～ 299.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
4.5
|
A
|
+0.005/0
|
B
|
-
|
-
|
1.5 ～ 4.48
|
50 ～ 299.5
|
-
|
1.5 ～ 4.5
|
70 ～ 300
|
-
|
-
|
1.5 ～ 4.49
|
50.5 ～ 299.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
5
|
A
|
+0.005/0
|
B
|
-
|
-
|
1.5 ～ 4.5
|
50 ～ 349.5
|
-
|
1.5 ～ 4.5
|
70 ～ 350
|
-
|
-
|
1.5 ～ 4.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
5.5
|
A
|
+0.005/0
|
B
|
-
|
-
|
1.5 ～ 5.48
|
50 ～ 349.5
|
-
|
1.5 ～ 5.48
|
70 ～ 350
|
-
|
-
|
1.5 ～ 5.49
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
6
|
A
|
+0.005/0
|
B
|
-
|
-
|
2 ～ 5.98
|
50 ～ 349.5
|
-
|
2 ～ 5.98
|
70 ～ 350
|
-
|
-
|
2 ～ 5.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
6.5
|
A
|
+0.005/0
|
B
|
-
|
-
|
2 ～ 6.48
|
50 ～ 349.5
|
-
|
2 ～ 6.48
|
70 ～ 350
|
-
|
-
|
2 ～ 6.49
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
7
|
A
|
+0.005/0
|
B
|
-
|
-
|
2 ～ 6.98
|
50 ～ 349.5
|
-
|
2 ～ 6.98
|
70 ～ 350
|
-
|
-
|
2 ～ 6.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
8
|
A
|
+0.005/0
|
B
|
-
|
-
|
2 ～ 7.98
|
50 ～ 349.5
|
-
|
2 ～ 7.98
|
70 ～ 350
|
-
|
-
|
2 ～ 7.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
9
|
A
|
+0.005/0
|
B
|
-
|
-
|
2 ～ 8.98
|
50 ～ 349.5
|
-
|
2 ～ 8.98
|
70 ～ 350
|
-
|
-
|
2 ～ 8.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
10
|
A
|
+0.005/0
|
B
|
-
|
-
|
2 ～ 9.98
|
50 ～ 349.5
|
-
|
2 ～ 9.98
|
70 ～ 350
|
-
|
-
|
2 ～ 9.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
12
|
A
|
+0.005/0
|
B
|
-
|
-
|
2.5 ～ 11.98
|
50 ～ 349.5
|
-
|
2.5 ～ 11.98
|
70 ～ 350
|
-
|
-
|
2.5 ～ 11.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
1
|
A
|
+0.005/0
|
C
|
-
|
-
|
0.5 ～ 0.98
|
50 ～ 200
|
-
|
0.5 ～ 0.98
|
70 ～ 200
|
-
|
-
|
0.51 ～ 0.99
|
50.5 ～ 200
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
1.5
|
A
|
+0.005/0
|
C
|
-
|
-
|
0.5 ～ 1.48
|
50 ～ 249.5
|
-
|
0.5 ～ 1.48
|
70 ～ 250
|
-
|
-
|
0.5 ～ 1.49
|
50.5 ～ 249.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
2
|
A
|
+0.005/0
|
C
|
-
|
-
|
0.7 ～ 1.98
|
50 ～ 249.5
|
-
|
0.7 ～ 1.98
|
70 ～ 250
|
-
|
-
|
0.7 ～ 1.99
|
50.5 ～ 249.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
2.5
|
A
|
+0.005/0
|
C
|
-
|
-
|
0.7 ～ 2.48
|
50 ～ 249.5
|
-
|
0.7 ～ 2.48
|
70 ～ 250
|
-
|
-
|
0.8 ～ 2.49
|
50.5 ～ 249.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
3
|
A
|
+0.005/0
|
C
|
-
|
-
|
0.7 ～ 2.98
|
50 ～ 299.5
|
-
|
0.7 ～ 2.98
|
70 ～ 300
|
-
|
-
|
0.71 ～ 2.99
|
50.5 ～ 299.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
3.5
|
A
|
+0.005/0
|
C
|
-
|
-
|
1 ～ 3.48
|
50 ～ 299.5
|
-
|
1 ～ 3.48
|
70 ～ 300
|
-
|
-
|
1 ～ 3.49
|
50.5 ～ 299.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
4
|
A
|
+0.005/0
|
C
|
-
|
-
|
1 ～ 3.98
|
50 ～ 299.5
|
-
|
1 ～ 3.98
|
70 ～ 300
|
-
|
-
|
1 ～ 3.99
|
50.5 ～ 299.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
4.5
|
A
|
+0.005/0
|
C
|
-
|
-
|
1.5 ～ 4.48
|
50 ～ 349.5
|
-
|
1.5 ～ 4.48
|
70 ～ 350
|
-
|
-
|
1.5 ～ 4.49
|
50.5 ～ 299.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
5
|
A
|
+0.005/0
|
C
|
-
|
-
|
1.5 ～ 4.48
|
50 ～ 349.5
|
-
|
1.5 ～ 4.48
|
70 ～ 350
|
-
|
-
|
1.5 ～ 4.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
5.5
|
A
|
+0.005/0
|
C
|
-
|
-
|
1.5 ～ 5.48
|
50 ～ 349.5
|
-
|
1.5 ～ 5.48
|
70 ～ 350
|
-
|
-
|
1.5 ～ 5.49
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
6
|
A
|
+0.005/0
|
C
|
-
|
-
|
2 ～ 5.98
|
50 ～ 349.5
|
-
|
2 ～ 5.98
|
70 ～ 350
|
-
|
-
|
2 ～ 5.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
6.5
|
A
|
+0.005/0
|
C
|
-
|
-
|
2 ～ 6.48
|
50 ～ 349.5
|
-
|
2 ～ 6.48
|
70 ～ 350
|
-
|
-
|
2 ～ 6.49
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
7
|
A
|
+0.005/0
|
C
|
-
|
-
|
2 ～ 6.98
|
50 ～ 349.5
|
-
|
2 ～ 6.98
|
70 ～ 350
|
-
|
-
|
2 ～ 6.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
8
|
A
|
+0.005/0
|
C
|
-
|
-
|
2 ～ 7.98
|
50 ～ 349.5
|
-
|
2 ～ 7.98
|
70 ～ 350
|
-
|
-
|
2 ～ 7.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
9
|
A
|
+0.005/0
|
C
|
-
|
-
|
2 ～ 8.98
|
50 ～ 349.5
|
-
|
2 ～ 8.98
|
70 ～ 350
|
-
|
-
|
2 ～ 8.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
10
|
A
|
+0.005/0
|
C
|
-
|
-
|
2 ～ 9.98
|
50 ～ 349.5
|
-
|
2 ～ 9.98
|
70 ～ 350
|
-
|
-
|
2 ～ 9.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
12
|
A
|
+0.005/0
|
C
|
-
|
-
|
2.5 ～ 11.98
|
50 ～ 349.5
|
-
|
2.5 ～ 11.98
|
70 ～ 350
|
-
|
-
|
2.5 ～ 11.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
1
|
A
|
+0.005/0
|
D
|
-
|
-
|
0.5 ～ 0.98
|
50 ～ 149
|
0.1 ～ 0.5
|
0.5 ～ 0.98
|
70 ～ 200
|
-
|
-
|
0.51 ～ 0.99
|
50.5 ～ 149.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
1.5
|
A
|
+0.005/0
|
D
|
-
|
-
|
0.5 ～ 1.48
|
50 ～ 249.5
|
0.1 ～ 0.5
|
0.5 ～ 1.48
|
70 ～ 250
|
-
|
-
|
0.5 ～ 1.49
|
50.5 ～ 249.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
2
|
A
|
+0.005/0
|
D
|
-
|
-
|
0.7 ～ 1.98
|
50 ～ 249.5
|
0.1 ～ 0.5
|
0.7 ～ 1.98
|
70 ～ 250
|
-
|
-
|
0.7 ～ 1.99
|
50.5 ～ 249.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
2.5
|
A
|
+0.005/0
|
D
|
-
|
-
|
0.7 ～ 2.48
|
50 ～ 249.5
|
0.1 ～ 0.5
|
0.7 ～ 2.48
|
70 ～ 250
|
-
|
-
|
0.8 ～ 2.49
|
50.5 ～ 249.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
3
|
A
|
+0.005/0
|
D
|
-
|
-
|
0.7 ～ 2.98
|
50 ～ 299.5
|
0.1 ～ 0.5
|
0.7 ～ 2.98
|
70 ～ 300
|
-
|
-
|
0.71 ～ 2.99
|
50.5 ～ 299.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
3.5
|
A
|
+0.005/0
|
D
|
-
|
-
|
1 ～ 3.48
|
50 ～ 299.5
|
0.1 ～ 0.5
|
1 ～ 3.48
|
70 ～ 300
|
-
|
-
|
1 ～ 3.49
|
50.5 ～ 299.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
4
|
A
|
+0.005/0
|
D
|
-
|
-
|
1 ～ 3.98
|
50 ～ 299.5
|
0.1 ～ 0.5
|
1 ～ 3.98
|
70 ～ 300
|
-
|
-
|
1 ～ 3.99
|
50.5 ～ 299.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
4.5
|
A
|
+0.005/0
|
D
|
-
|
-
|
1.5 ～ 4.48
|
50 ～ 349.5
|
0.1 ～ 0.5
|
1.5 ～ 4.48
|
70 ～ 350
|
-
|
-
|
1.5 ～ 4.49
|
50.5 ～ 299.5
| 10 | 1個 | -( -
) | 3日目 | |
0/-0.005
|
5
|
A
|
+0.005/0
|
D
|
-
|
-
|
1.5 ～ 4.48
|
50 ～ 349.5
|
0.1 ～ 0.5
|
1.5 ～ 4.48
|
70 ～ 350
|
-
|
-
|
1.5 ～ 4.99
|
50.5 ～ 349.5
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
ハイス鋼SKH51・軸径（D）固定タイプの2段センターピンです。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
2段センターピン -ハイス鋼SKH51/軸径(D)固定タイプ-のレビュー
段付センターピン（２段）カテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- プラ型用部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
