ピンポイントゲートブシュ -電鋳製/内径SR/D寸指定タイプ-
商品情報

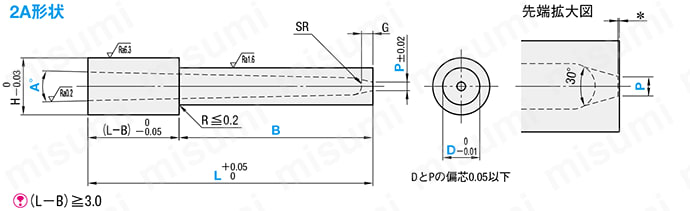

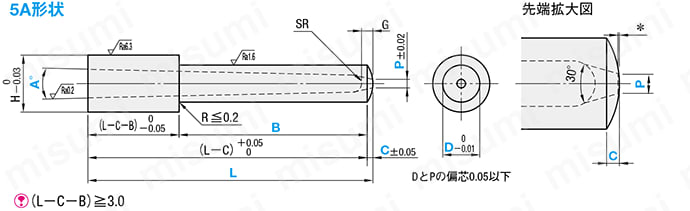

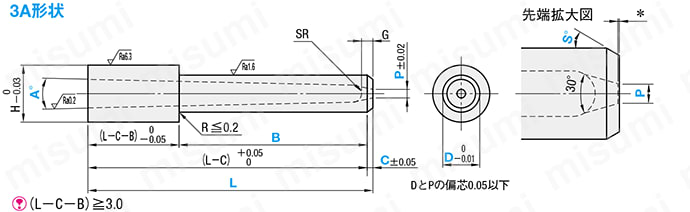

外形図・製品仕様
※ P寸先端部には、0～0.1のストレート部がつきます。
※ P寸先端部には、0～0.1のストレート部がつきます。
※ P寸先端部には、0～0.1のストレート部がつきます。
※ P寸先端部には、0～0.1のストレート部がつきます。
※ P寸先端部には、0～0.1のストレート部がつきます。
上記計算によって得られる寸法は理論（参考）値です。
| 型式 | タイプ | 材質 | 硬度 |
|---|---|---|---|
| PGED□A | スタンダード | ニッケル合金 | （内面） 55～60HRC 深さ0.5 （外面） 40～45HRC |
規格表
| H | G | SR | 型 式 | L 0.01mm単位 | D 0.01mm単位 | P | A° | B 0.01mm単位 |
0.1mm単位 |
0.1mm単位 |
1°単位 |
0.1mm単位 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | Shape | No. | ||||||||||||
| 4 | 1.0 | 0.75 | PGED （スタンダードタイプ）
| 1A 2A 3A 4A 5A | 2.5 | 8.00～25.00 | 2.51～3.00 | 0.3 0.4 0.5 | 1 | 4.00～6.00 | 0.2～0.5 | 1.5～2.4 | 1～45 | 0.6～1.0 |
| 2 | ||||||||||||||
| 3 | ||||||||||||||
| 5 | 1.2 | 1.00 | 3 | 10.00～40.00 | 3.01～4.00 | 0.5 0.6 0.7 0.8 0.9（※1） | 1 | 5.00～9.00 | 0.3～0.8 | 2.0～2.9 | 0.8～1.5 | |||
| 2 | 5.00～8.00 | |||||||||||||
| 3 | 5.00～7.00 | |||||||||||||
| 6 | 1.00 | 4 | 4.01～5.00 | 0.6 0.7 | 1 | 5.00～30.00 | 2.5～3.9 | |||||||
| 2 | ||||||||||||||
| 3 | 5.00～20.00 | |||||||||||||
| 1.25 | 0.8 0.9 1.0 1.2 | 1 | 5.00～30.00 | |||||||||||
| 2 | ||||||||||||||
| 3 | 5.00～20.00 | |||||||||||||
| 8 | 1.5 | 1.25 | 5 | 15.00～60.00
| 5.01～7.00 | 0.8 0.9 1.0 | 1 | 5.00～35.00 | 0.5～1.5 | 3.5～4.9 | 1.0～2.0 | |||
| 2 | 5.00～30.00 | |||||||||||||
| 3 | ||||||||||||||
| 1.50 | 1.2 1.4 1.5（※2） | 1 | 5.00～30.00 | |||||||||||
| 2 | ||||||||||||||
| 3 | 5.00～20.00 | |||||||||||||
| 9 | 1.25 | 6 | 6.01～8.00 | 1.0 | 1 | 5.00～50.00 | 4.0～4.9 | 1～50 | 1.5～3.0 | |||||
| 2 | ||||||||||||||
| 3 | 5.00～40.00 | |||||||||||||
| 1.50 | 1.2 1.4 1.5（※2） 1.6（※2） | 1 | 5.00～40.00 | |||||||||||
| 2 | ||||||||||||||
| 3 | 5.00～30.00 | |||||||||||||
| 11 | 1.50 | 8 | 8.01～10.00
| 1.2 1.4 1.5（※2） | 1 | 5.00～50.00
| 4.5～7.9 | 1～60 | 2.0～4.0 | |||||
| 2 | ||||||||||||||
| 3 | ||||||||||||||
| 2.00 | 1.6 | 1 | ||||||||||||
| 2 | ||||||||||||||
| 3 | ||||||||||||||

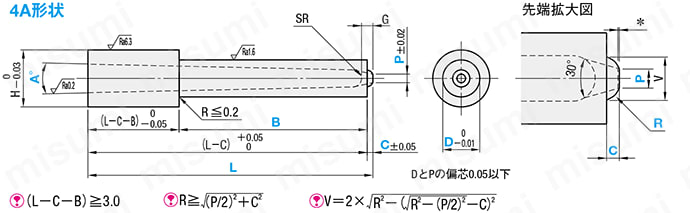

4A形状の場合、  | （※1）P0.9（No.3）の時、 Gは1.0です。 （※2）P1.5（No.5・No.6・No.8）・P1.6（No.6）の時、 Gは1.2です。 | |||||||||||||

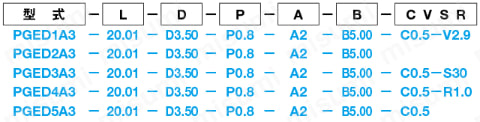

注文例
出荷日

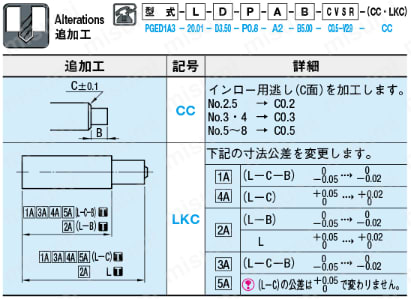

追加工
関連情報
型番リスト
- 表示件数:
| 型番 |
材質 |
先端形状 |
D(外径)(mm) |
No.(呼び径)(mm) |
A(2次スプルー角度)(°) |
B(ツバ部・先端部を除く長さ)(mm) |
C(先端部長さ)(mm) |
L(全長)(mm) |
P(先端径)(mm) |
R(先端部R)(mm) |
S(先端部角度)(°) |
V(先端部径)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
電鋳(スタンダード)
|
1A
|
2.51 ～ 3
|
2.5
|
1 ～ 3
|
4 ～ 6
|
0.2 ～ 0.5
|
8 ～ 25
|
0.3 ～ 0.5
|
-
|
-
|
1.5 ～ 2.4
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
1A
|
3.01 ～ 4
|
3
|
1 ～ 3
|
5 ～ 9
|
0.3 ～ 0.8
|
10 ～ 40
|
0.5 ～ 0.9
|
-
|
-
|
2 ～ 2.9
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
1A
|
4.01 ～ 5
|
4
|
1 ～ 3
|
5 ～ 30
|
0.3 ～ 0.8
|
10 ～ 40
|
0.6 ～ 1.2
|
-
|
-
|
2.5 ～ 3.9
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
1A
|
5.01 ～ 7
|
5
|
1 ～ 3
|
5 ～ 35
|
0.5 ～ 1.5
|
15 ～ 60
|
0.8 ～ 1.5
|
-
|
-
|
3.5 ～ 4.9
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
1A
|
6.01 ～ 8
|
6
|
1 ～ 3
|
5 ～ 50
|
0.5 ～ 1.5
|
15 ～ 60
|
1 ～ 1.6
|
-
|
-
|
4 ～ 4.9
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
1A
|
8.01 ～ 10
|
8
|
1 ～ 3
|
5 ～ 50
|
0.5 ～ 1.5
|
15 ～ 60
|
1.2 ～ 1.6
|
-
|
-
|
4.5 ～ 7.9
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
2A
|
2.51 ～ 3
|
2.5
|
1 ～ 3
|
4 ～ 6
|
-
|
8 ～ 25
|
0.3 ～ 0.5
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
2A
|
3.01 ～ 4
|
3
|
1 ～ 3
|
5 ～ 9
|
-
|
10 ～ 40
|
0.5 ～ 0.9
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
2A
|
4.01 ～ 5
|
4
|
1 ～ 3
|
5 ～ 30
|
-
|
10 ～ 40
|
0.6 ～ 1.2
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
2A
|
5.01 ～ 7
|
5
|
1 ～ 3
|
5 ～ 35
|
-
|
15 ～ 60
|
0.8 ～ 1.5
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
2A
|
6.01 ～ 8
|
6
|
1 ～ 3
|
5 ～ 50
|
-
|
15 ～ 60
|
1 ～ 1.6
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
2A
|
8.01 ～ 10
|
8
|
1 ～ 3
|
5 ～ 50
|
-
|
15 ～ 60
|
1.2 ～ 1.6
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
3A
|
2.51 ～ 3
|
2.5
|
1 ～ 3
|
4 ～ 6
|
0.2 ～ 0.5
|
8 ～ 25
|
0.3 ～ 0.5
|
-
|
1 ～ 45
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
3A
|
3.01 ～ 4
|
3
|
1 ～ 3
|
5 ～ 9
|
0.3 ～ 0.8
|
10 ～ 40
|
0.5 ～ 0.9
|
-
|
1 ～ 45
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
3A
|
4.01 ～ 5
|
4
|
1 ～ 3
|
5 ～ 30
|
0.3 ～ 0.8
|
10 ～ 40
|
0.6 ～ 1.2
|
-
|
1 ～ 45
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
3A
|
5.01 ～ 7
|
5
|
1 ～ 3
|
5 ～ 35
|
0.5 ～ 1.5
|
15 ～ 60
|
0.8 ～ 1.5
|
-
|
1 ～ 45
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
3A
|
6.01 ～ 8
|
6
|
1 ～ 3
|
5 ～ 50
|
0.5 ～ 1.5
|
15 ～ 60
|
1 ～ 1.6
|
-
|
1 ～ 50
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
3A
|
8.01 ～ 10
|
8
|
1 ～ 3
|
5 ～ 50
|
0.5 ～ 1.5
|
15 ～ 60
|
1.2 ～ 1.6
|
-
|
1 ～ 60
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
4A
|
2.51 ～ 3
|
2.5
|
1 ～ 3
|
4 ～ 6
|
0.2 ～ 0.5
|
8 ～ 25
|
0.3 ～ 0.5
|
0.6 ～ 1
|
-
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
4A
|
3.01 ～ 4
|
3
|
1 ～ 3
|
5 ～ 9
|
0.3 ～ 0.8
|
10 ～ 40
|
0.5 ～ 0.9
|
0.8 ～ 1.5
|
-
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
4A
|
4.01 ～ 5
|
4
|
1 ～ 3
|
5 ～ 30
|
0.3 ～ 0.8
|
10 ～ 40
|
0.6 ～ 1.2
|
0.8 ～ 1.5
|
-
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
4A
|
5.01 ～ 7
|
5
|
1 ～ 3
|
5 ～ 35
|
0.5 ～ 1.5
|
15 ～ 60
|
0.8 ～ 1.5
|
1 ～ 2
|
-
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
4A
|
6.01 ～ 8
|
6
|
1 ～ 3
|
5 ～ 50
|
0.5 ～ 1.5
|
15 ～ 60
|
1 ～ 1.6
|
1.5 ～ 3
|
-
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
4A
|
8.01 ～ 10
|
8
|
1 ～ 3
|
5 ～ 50
|
0.5 ～ 1.5
|
15 ～ 60
|
1.2 ～ 1.6
|
2 ～ 4
|
-
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
5A
|
2.51 ～ 3
|
2.5
|
1 ～ 3
|
4 ～ 6
|
0.2 ～ 0.5
|
8 ～ 25
|
0.3 ～ 0.5
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
5A
|
3.01 ～ 4
|
3
|
1 ～ 3
|
5 ～ 9
|
0.3 ～ 0.8
|
10 ～ 40
|
0.5 ～ 0.9
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
5A
|
4.01 ～ 5
|
4
|
1 ～ 3
|
5 ～ 30
|
0.3 ～ 0.8
|
10 ～ 40
|
0.6 ～ 1.2
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
5A
|
5.01 ～ 7
|
5
|
1 ～ 3
|
5 ～ 35
|
0.5 ～ 1.5
|
15 ～ 60
|
0.8 ～ 1.5
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
5A
|
6.01 ～ 8
|
6
|
1 ～ 3
|
5 ～ 50
|
0.5 ～ 1.5
|
15 ～ 60
|
1 ～ 1.6
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 6日目 | |
電鋳(スタンダード)
|
5A
|
8.01 ～ 10
|
8
|
1 ～ 3
|
5 ～ 50
|
0.5 ～ 1.5
|
15 ～ 60
|
1.2 ～ 1.6
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 6日目 |
Loading...
詳細情報
基本情報
電鋳製・内径SR・D寸指定タイプのピンポイントゲートブッシュです。
(i)ご注意
- 【PGED】2020年8月1日より6日目出荷、ストーク対応不可となります。
- 【PGKD】2020年12月末をもって廃止しました。
- ＊お急ぎの場合はハイス鋼PGHDタイプをご検討ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
