ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-
  • ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-
  • ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-
  • ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-
  • ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-
評価 3.5平均満足度3.5 この商品のレビューをみる（2件） この商品のFAQをみる(1件)
通常価格(税別)
 -
税込価格
 -

電鋳製・内径SR・B寸固定タイプのツバ付ピンポイントゲートブッシュです。

詳細情報を確認する

(i)ご注意

  • 【納期変更】2020年8月1日より、ストーク対応不可になります。納期は下記の通りに変更致します。
  • ～D2.5：11日目出荷、D3～D6：16日目出荷。
  • 【規格廃止】D8サイズは、2020年12月末をもって廃止しました。
  • 【規格変更】PGKTタイプの硬度を55～62HRCに変更致します。
  • ＊お急ぎの場合はハイス鋼PGHTタイプをご検討ください。
無料3D-CADライブラリー申し込み受付中

型番

未確定60件の候補があります。

Loading...

商品情報

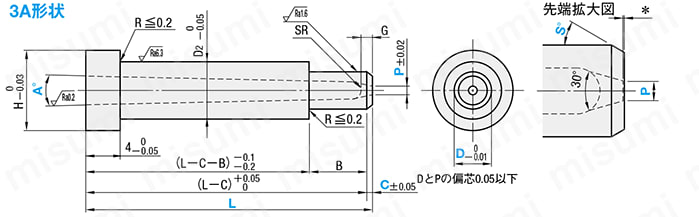

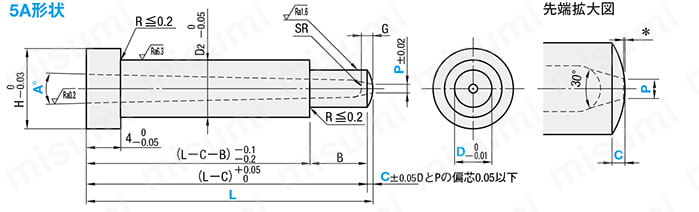

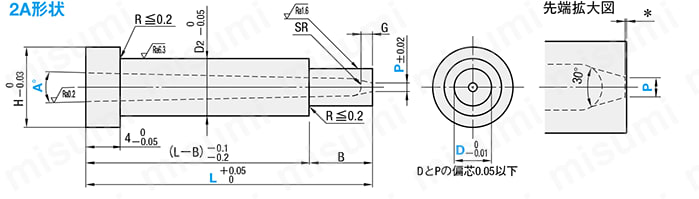

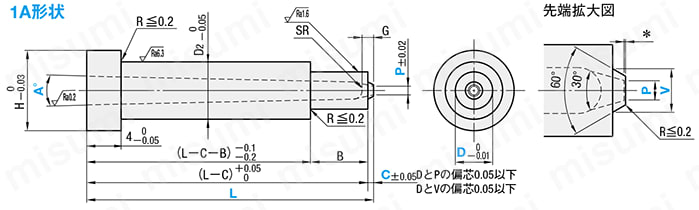

外形図・製品仕様

ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

※ P寸先端部には、0～0.1のストレート部がつきます。


ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

※ P寸先端部には、0～0.1のストレート部がつきます。


ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

※ P寸先端部には、0～0.1のストレート部がつきます。


ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

※ P寸先端部には、0～0.1のストレート部がつきます。


ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

※ P寸先端部には、0～0.1のストレート部がつきます。


ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

 上記計算によって得られる寸法は理論（参考）値です。


型式タイプ材質硬度
PGET□Aスタンダードニッケル合金（内面）  55～60HRC 深さ0.5
（外面）  40～45HRC
PGKT□A高硬度55～62HRC
（内外面同一硬度）

規格表

HD2GBSR型    式L
0.01mm指定		P
A°

ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

C
0.1mm単位

ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

V
0.1mm単位

ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

S°
1°単位

ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

 R
0.1mm単位
TypeShapeD
630.730.60PGET
（スタンダードタイプ）

PGKT
（ 高硬度タイプ）

ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

1A

2A

3A

4A

5A		210.00～20.000.3  0.41


2


3		0.2～0.41.3～1.91～450.4～0.8
741.040.752.510.00～25.000.3  0.4  0.50.2～0.51.5～2.40.6～1.0
851.261.00315.00～40.000.5 0.6 0.7 0.8 0.9（※1）0.3～0.82.0～2.90.8～1.5
961.0040.6  0.72.5～3.9
1.250.8  0.9  1.0  1.2
1181.5101.25520.00～60.00

ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

0.8  0.9  1.00.5～1.53.5～4.91.0～2.0
1.501.2  1.4  1.5（※2）
12 91.2561.04.0～5.91～501.5～3.0
1.501.2  1.4  1.5（※2）1.6（※2）

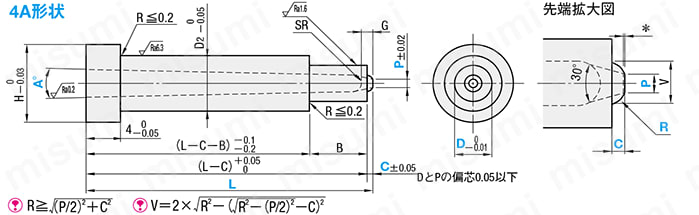

4A形状の場合、 ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-
 		（※1）P0.9（D3）の時、Gは1.0です。
（※2）P1.5（D5・D6）・P1.6（D6）の時、Gは1.2です。

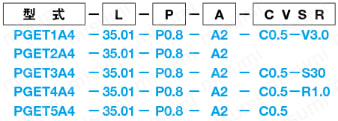

注文例

ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

出荷日

ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

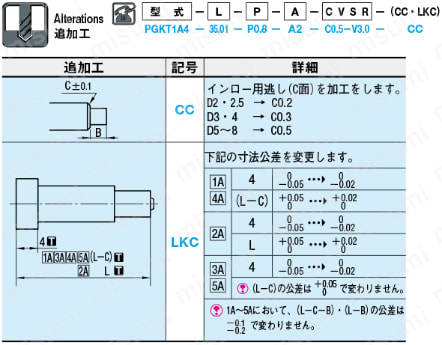

追加工

ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

関連情報

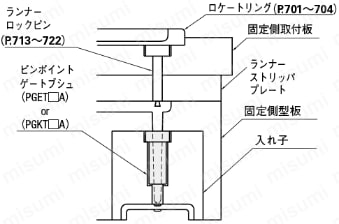

使用例

ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

P.701～ 704
P.713～ 722


■特長
ツバ付きピンポイントゲートブシュはツバ部のザグリ深さで高さ方向の位置決めが可能です。

型番リスト

表示件数:
  1. 1
型番
材質
先端形状
D(外径)(mm)
A(2次スプルー角度)(°)
C(先端部長さ)(mm)
L(全長)(mm)
P(先端径)(mm)
R(先端部R)(mm)
S(先端部角度)(°)
V(先端部径)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
電鋳(スタンダード)
1A
2
1 ～ 3
0.2 ～ 0.4
10 ～ 20
0.3 ～ 0.4
-
-
1.3 ～ 1.9
10

1個

-( - )

11日目

電鋳(スタンダード)
1A
2.5
1 ～ 3
0.2 ～ 0.5
10 ～ 25
0.3 ～ 0.5
-
-
1.5 ～ 2.4
10

1個

-( - )

11日目

電鋳(スタンダード)
1A
3
1 ～ 3
0.3 ～ 0.8
15 ～ 40
0.5 ～ 0.9
-
-
2 ～ 2.9
10

1個

-( - )

16日目

電鋳(スタンダード)
1A
4
1 ～ 3
0.3 ～ 0.8
15 ～ 40
0.6 ～ 1.2
-
-
2.5 ～ 3.9
10

1個

-( - )

16日目

電鋳(スタンダード)
1A
5
1 ～ 3
0.5 ～ 1.5
20 ～ 60
0.8 ～ 1.5
-
-
3.5 ～ 4.9
10

1個

-( - )

16日目

電鋳(スタンダード)
1A
6
1 ～ 3
0.5 ～ 1.5
20 ～ 60
1 ～ 1.6
-
-
4 ～ 5.9
10

1個

-( - )

16日目

電鋳(スタンダード)
2A
2
1 ～ 3
-
10 ～ 20
0.3 ～ 0.4
-
-
-
10

1個

-( - )

11日目

電鋳(スタンダード)
2A
2.5
1 ～ 3
-
10 ～ 25
0.3 ～ 0.5
-
-
-
10

1個

-( - )

11日目

電鋳(スタンダード)
2A
3
1 ～ 3
-
15 ～ 40
0.5 ～ 0.9
-
-
-
10

1個

-( - )

16日目

電鋳(スタンダード)
2A
4
1 ～ 3
-
15 ～ 40
0.6 ～ 1.2
-
-
-
10

1個

-( - )

16日目

電鋳(スタンダード)
2A
5
1 ～ 3
-
20 ～ 60
0.8 ～ 1.5
-
-
-
10

1個

-( - )

16日目

電鋳(スタンダード)
2A
6
1 ～ 3
-
20 ～ 60
1 ～ 1.6
-
-
-
10

1個

-( - )

16日目

電鋳(スタンダード)
3A
2
1 ～ 3
0.2 ～ 0.4
10 ～ 20
0.3 ～ 0.4
-
1 ～ 45
-
10

1個

-( - )

11日目

電鋳(スタンダード)
3A
2.5
1 ～ 3
0.2 ～ 0.5
10 ～ 25
0.3 ～ 0.5
-
1 ～ 45
-
10

1個

-( - )

11日目

電鋳(スタンダード)
3A
3
1 ～ 3
0.3 ～ 0.8
15 ～ 40
0.5 ～ 0.9
-
1 ～ 45
-
10

1個

-( - )

16日目

電鋳(スタンダード)
3A
4
1 ～ 3
0.3 ～ 0.8
15 ～ 40
0.6 ～ 1.2
-
1 ～ 45
-
10

1個

-( - )

16日目

電鋳(スタンダード)
3A
5
1 ～ 3
0.5 ～ 1.5
20 ～ 60
0.8 ～ 1.5
-
1 ～ 45
-
10

1個

-( - )

16日目

電鋳(スタンダード)
3A
6
1 ～ 3
0.5 ～ 1.5
20 ～ 60
1 ～ 1.6
-
1 ～ 50
-
10

1個

-( - )

16日目

電鋳(スタンダード)
4A
2
1 ～ 3
0.2 ～ 0.4
10 ～ 20
0.3 ～ 0.4
0.4 ～ 0.8
-
-
10

1個

-( - )

11日目

電鋳(スタンダード)
4A
2.5
1 ～ 3
0.2 ～ 0.5
10 ～ 25
0.3 ～ 0.5
0.6 ～ 1
-
-
10

1個

-( - )

11日目

電鋳(スタンダード)
4A
3
1 ～ 3
0.3 ～ 0.8
15 ～ 40
0.5 ～ 0.9
0.8 ～ 1.5
-
-
10

1個

-( - )

16日目

電鋳(スタンダード)
4A
4
1 ～ 3
0.3 ～ 0.8
15 ～ 40
0.6 ～ 1.2
0.8 ～ 1.5
-
-
10

1個

-( - )

16日目

電鋳(スタンダード)
4A
5
1 ～ 3
0.5 ～ 1.5
20 ～ 60
0.8 ～ 1.5
1 ～ 2
-
-
10

1個

-( - )

16日目

電鋳(スタンダード)
4A
6
1 ～ 3
0.5 ～ 1.5
20 ～ 60
1 ～ 1.6
1.5 ～ 3
-
-
10

1個

-( - )

16日目

電鋳(スタンダード)
5A
2
1 ～ 3
0.2 ～ 0.4
10 ～ 20
0.3 ～ 0.4
-
-
-
10

1個

-( - )

11日目

電鋳(スタンダード)
5A
2.5
1 ～ 3
0.2 ～ 0.5
10 ～ 25
0.3 ～ 0.5
-
-
-
10

1個

-( - )

11日目

電鋳(スタンダード)
5A
3
1 ～ 3
0.3 ～ 0.8
15 ～ 40
0.5 ～ 0.9
-
-
-
10

1個

-( - )

16日目

電鋳(スタンダード)
5A
4
1 ～ 3
0.3 ～ 0.8
15 ～ 40
0.6 ～ 1.2
-
-
-
10

1個

-( - )

16日目

電鋳(スタンダード)
5A
5
1 ～ 3
0.5 ～ 1.5
20 ～ 60
0.8 ～ 1.5
-
-
-
10

1個

-( - )

16日目

電鋳(スタンダード)
5A
6
1 ～ 3
0.5 ～ 1.5
20 ～ 60
1 ～ 1.6
-
-
-
10

1個

-( - )

16日目

電鋳(高硬度)
1A
2
1 ～ 3
0.2 ～ 0.4
10 ～ 20
0.3 ～ 0.4
-
-
1.3 ～ 1.9
10

1個

-( - )

11日目

電鋳(高硬度)
1A
2.5
1 ～ 3
0.2 ～ 0.5
10 ～ 25
0.3 ～ 0.5
-
-
1.5 ～ 2.4
10

1個

-( - )

11日目

電鋳(高硬度)
1A
3
1 ～ 3
0.3 ～ 0.8
15 ～ 40
0.5 ～ 0.9
-
-
2 ～ 2.9
10

1個

-( - )

16日目

電鋳(高硬度)
1A
4
1 ～ 3
0.3 ～ 0.8
15 ～ 40
0.6 ～ 1.2
-
-
2.5 ～ 3.9
10

1個

-( - )

16日目

電鋳(高硬度)
1A
5
1 ～ 3
0.5 ～ 1.5
20 ～ 60
0.8 ～ 1.5
-
-
3.5 ～ 4.9
10

1個

-( - )

16日目

電鋳(高硬度)
1A
6
1 ～ 3
0.5 ～ 1.5
20 ～ 60
1 ～ 1.6
-
-
4 ～ 5.9
10

1個

-( - )

16日目

電鋳(高硬度)
2A
2
1 ～ 3
-
10 ～ 20
0.3 ～ 0.4
-
-
-
10

1個

-( - )

11日目

電鋳(高硬度)
2A
2.5
1 ～ 3
-
10 ～ 25
0.3 ～ 0.5
-
-
-
10

1個

-( - )

11日目

電鋳(高硬度)
2A
3
1 ～ 3
-
15 ～ 40
0.5 ～ 0.9
-
-
-
10

1個

-( - )

16日目

電鋳(高硬度)
2A
4
1 ～ 3
-
15 ～ 40
0.6 ～ 1.2
-
-
-
10

1個

-( - )

16日目

電鋳(高硬度)
2A
5
1 ～ 3
-
20 ～ 60
0.8 ～ 1.5
-
-
-
10

1個

-( - )

16日目

電鋳(高硬度)
2A
6
1 ～ 3
-
20 ～ 60
1 ～ 1.6
-
-
-
10

1個

-( - )

16日目

電鋳(高硬度)
3A
2
1 ～ 3
0.2 ～ 0.4
10 ～ 20
0.3 ～ 0.4
-
1 ～ 45
-
10

1個

-( - )

11日目

電鋳(高硬度)
3A
2.5
1 ～ 3
0.2 ～ 0.5
10 ～ 25
0.3 ～ 0.5
-
1 ～ 45
-
10

1個

-( - )

11日目

電鋳(高硬度)
3A
3
1 ～ 3
0.3 ～ 0.8
15 ～ 40
0.5 ～ 0.9
-
1 ～ 45
-
10

1個

-( - )

16日目

電鋳(高硬度)
3A
4
1 ～ 3
0.3 ～ 0.8
15 ～ 40
0.6 ～ 1.2
-
1 ～ 45
-
10

1個

-( - )

16日目

電鋳(高硬度)
3A
5
1 ～ 3
0.5 ～ 1.5
20 ～ 60
0.8 ～ 1.5
-
1 ～ 45
-
10

1個

-( - )

16日目

電鋳(高硬度)
3A
6
1 ～ 3
0.5 ～ 1.5
20 ～ 60
1 ～ 1.6
-
1 ～ 50
-
10

1個

-( - )

16日目

電鋳(高硬度)
4A
2
1 ～ 3
0.2 ～ 0.4
10 ～ 20
0.3 ～ 0.4
0.4 ～ 0.8
-
-
10

1個

-( - )

11日目

電鋳(高硬度)
4A
2.5
1 ～ 3
0.2 ～ 0.5
10 ～ 25
0.3 ～ 0.5
0.6 ～ 1
-
-
10

1個

-( - )

11日目

電鋳(高硬度)
4A
3
1 ～ 3
0.3 ～ 0.8
15 ～ 40
0.5 ～ 0.9
0.8 ～ 1.5
-
-
10

1個

-( - )

16日目

電鋳(高硬度)
4A
4
1 ～ 3
0.3 ～ 0.8
15 ～ 40
0.6 ～ 1.2
0.8 ～ 1.5
-
-
10

1個

-( - )

16日目

電鋳(高硬度)
4A
5
1 ～ 3
0.5 ～ 1.5
20 ～ 60
0.8 ～ 1.5
1 ～ 2
-
-
10

1個

-( - )

16日目

電鋳(高硬度)
4A
6
1 ～ 3
0.5 ～ 1.5
20 ～ 60
1 ～ 1.6
1.5 ～ 3
-
-
10

1個

-( - )

16日目

電鋳(高硬度)
5A
2
1 ～ 3
0.2 ～ 0.4
10 ～ 20
0.3 ～ 0.4
-
-
-
10

1個

-( - )

11日目

電鋳(高硬度)
5A
2.5
1 ～ 3
0.2 ～ 0.5
10 ～ 25
0.3 ～ 0.5
-
-
-
10

1個

-( - )

11日目

電鋳(高硬度)
5A
3
1 ～ 3
0.3 ～ 0.8
15 ～ 40
0.5 ～ 0.9
-
-
-
10

1個

-( - )

16日目

電鋳(高硬度)
5A
4
1 ～ 3
0.3 ～ 0.8
15 ～ 40
0.6 ～ 1.2
-
-
-
10

1個

-( - )

16日目

電鋳(高硬度)
5A
5
1 ～ 3
0.5 ～ 1.5
20 ～ 60
0.8 ～ 1.5
-
-
-
10

1個

-( - )

16日目

電鋳(高硬度)
5A
6
1 ～ 3
0.5 ～ 1.5
20 ～ 60
1 ～ 1.6
-
-
-
10

1個

-( - )

16日目

  1. 1

Loading...

詳細情報

基本情報

電鋳製・内径SR・B寸固定タイプのツバ付ピンポイントゲートブッシュです。

(i)ご注意

  • 【納期変更】2020年8月1日より、ストーク対応不可になります。納期は下記の通りに変更致します。
  • ～D2.5：11日目出荷、D3～D6：16日目出荷。
  • 【規格廃止】D8サイズは、2020年12月末をもって廃止しました。
  • 【規格変更】PGKTタイプの硬度を55～62HRCに変更致します。
  • ＊お急ぎの場合はハイス鋼PGHTタイプをご検討ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

    ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

    ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

      ピンポイントゲートブシュ -電鋳製/内径テーパタイプ/B寸固定タイプ-

      ピンポイントゲートブシュ -電鋳製/内径テーパタイプ/B寸固定タイプ-

        ピンポイントゲートブシュ -電鋳製/内径SR/B寸指定タイプ-

        ピンポイントゲートブシュ -電鋳製/内径SR/B寸指定タイプ-

          ピンポイントゲートブシュ -電鋳製/内径テーパタイプ/B寸指定タイプ-

          ピンポイントゲートブシュ -電鋳製/内径テーパタイプ/B寸指定タイプ-

            ピンポイントゲートブシュ -電鋳製/内径SR/D寸指定タイプ-

            ピンポイントゲートブシュ -電鋳製/内径SR/D寸指定タイプ-

              ツバ付きピンポイントゲートブシュ -SKH51/内径SR/B寸固定タイプ-

              ツバ付きピンポイントゲートブシュ -SKH51/内径SR/B寸固定タイプ-

                ピンポイントゲートブシュ -SKH51/内径SR/B寸指定タイプ-

                ピンポイントゲートブシュ -SKH51/内径SR/B寸指定タイプ-

                  ランナーロックピン -ストレート/スタンダードタイプ-

                  ランナーロックピン -ストレート/スタンダードタイプ-

                    ツバ付きピンポイントゲートブシュ -SKH51/内径SR/小径タイプ-

                    ツバ付きピンポイントゲートブシュ -SKH51/内径SR/小径タイプ-

                      TSベント

                      TSベント

                        スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-

                        スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-

                          ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-

                          ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - 1,470円～ - -
                            通常出荷日 11日目～   6日目～   11日目～   6日目～   11日目～   6日目   3日目   3日目   在庫品1日目～   当日出荷可能 3日目   在庫品1日目   当日出荷可能 2日目～   2日目   当日出荷可能
                            形状 ツバ付タイプ ノーマルタイプ ノーマルタイプ ノーマルタイプ ノーマルタイプ ノーマルタイプ - - - - - - -
                            先端つなぎ形状 SR SR テーパ SR テーパ SR - - - - - - -
                            先端タイプ ノーマル ノーマル ノーマル ノーマル ノーマル ノーマル - - - - - - -
                            D寸法公差 0/-0.01 0/-0.01 0/-0.01 0/-0.01 0/-0.01 0/-0.01 - - - - - - -
                            先端ストレート公差 0～0.1 0～0.1 0～0.1 0～0.1 0～0.1 0～0.1 - - - - - - -

                            ツバ付ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-のレビュー

                            評価 3.5 平均満足度：3.5 2件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              50%
                            3. 星３
                              50%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            金型部品として使用しました
                            評価 4.0満足度：4.02020/11/05
                            客先から設計、製作を依頼された金型部品として使用しました。普段はあまり使わない部品ですが、今回この部品を指定されたので使いましたが、組立時特に問題もありませんでした。何社か価格を比べ、安かったミスミから購入しました。見積もりも取れ、CADデータも簡単に取れます。設計時には、ダウンロードしたCADデータを使いました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            自社で使用する金型に使っています
                            評価 3.0満足度：3.02020/10/21
                            自社で使用するために設計して作っている金型に使っています。品数が豊富で、納期が早いといった所で、ミスミから購入しています。又設計段階で、ミスミのカタログを見ながら、部品を決めていきますし、新たな発見もあります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            よくあるご質問（FAQ）

                            Q ツバ付きピンポイントケートブシュスタンダードタイプPGETにおいて、硬さの表記が内側　55〜60HRC外側　40〜45HRCとありますが、製品と接する部品先端部分（2A形状の図面でいうところの寸法B末端であり寸法Lの末端部分）の硬度は55〜60HRCになりますか？
                            A
                            該当部は内外ともに55～60HRCとなります。

                            電鋳ピンゲートカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プラ型用部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
