冷却用ジョイント -テーパネジ変換タイプ-
-
- 材質：
- 黄銅
-
- 六角穴有無：
- 無
商品情報

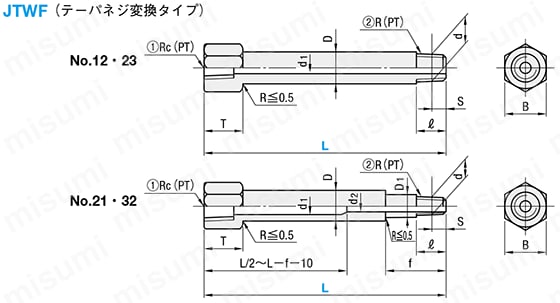

外形図・製品仕様
常圧980kPa（10kgf/cm2）以下でご使用ください。
材質 黄銅（C3604）
| ネジ部 JIS B0203 管用テーパネジ | R | （PT） |
| Rc |
規格表
| B | T | D | D1 | d1 | d2 | f | ℓ | S | d | ① Rc（PT） | ② R（PT） | 型 式 | L 指定10mm単位 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | No. | |||||||||||||
| 17 | 16 | 13.8 | - | 6 | - | - | 10 | 6.01 | 13.157 | 1/8 | 1/4 | JTWF | 12 | 50～200 |
| 21 | 17 | 17.3 | 8 | 12 | 6.35 | 16.662 | 1/4 | 3/8 | 23 | |||||
| 17 | 16 | 13.8 | 11 | 6 | 15 | 10 | 3.97 | 9.728 | 1/4 | 1/8 | 21 | |||
| 21 | 17 | 17.3 | 14 | 10 | 8 | 6.01 | 13.157 | 3/8 | 1/4 | 32 | ||||
注文例
出荷日
関連情報
型番リスト
- 表示件数:
| 型番 |
d/d1（内径）(mm) |
R(PT) (テーパネジ仕様) |
Rc(PT) (テーパネジ仕様) |
L(全長)(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
6
|
1/4
|
1/8
|
50 ～ 200
| 1個 | -( -
) | 3日目 | |
8
|
1/8
|
1/4
|
50 ～ 200
| 1個 | -( -
) | 3日目 | |
8
|
3/8
|
1/4
|
50 ～ 200
| 1個 | -( -
) | 3日目 | |
10
|
1/4
|
3/8
|
50 ～ 200
| 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
テーパネジ変換タイプの冷却用ジョイントです。材質は黄銅です。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
