カタログP.1021

ミスミ

冷却パイプ -細目ネジタイプ-

数量スライド割引
当日出荷可能

評価 3.8平均満足度3.8 この商品のレビューをみる（7件）

通常価格(税別): 310円～ 780円

税込価格: 341円～ 858円

細目ネジタイプの冷却パイプです。材質はステンレス、黄銅が選択可能です。

詳細情報を確認する

締結方法：

細目ネジ
取付位置：

型内

無料3D-CADライブラリー申し込み受付中

型番

未確定64件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

My部品表保存

数量：
価格を確認

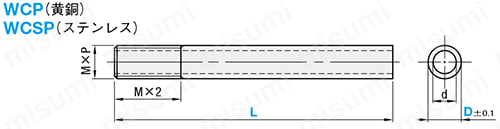

外形図・製品仕様

WCPはRoHS非対応です。

WCP・WCSPのネジ部は細目です。

• WCP
材質黄銅（C2110）
• WCSP
材質ステンレス（SUS304）

規格表

M×Pitch （細目）	d	型式		L
M×Pitch （細目）	d	Type	D	L
M3×0.35	1.0	WCP （黄銅） WCSP （ステンレス）	3	50	100	150	200
M4×0.5	2.0		4	50	100	150	200
M5×0.5	3.0		5	50	100	150	200	250	300
M6×0.75	4.0		6	50	100	150	200	250	300
M8×0.75	5.0		8	50	100	150	200	250	300
M10×1.0	7.0		10	50	100	150	200	250	300

注文例

出荷日

絞り込み条件：4 項目の仕様が未選択です

材質

解除
- ステンレス
- 黄銅
材質（パイプ部）

解除
- ステンレス
- 黄銅
D(パイプ径)(mm)

解除
- 3
- 4
- 5
- 6
- 8
- 10
すべての候補を見る（6件）閉じる
L（全長）(mm)

解除
- 50
- 100
- 150
- 200
- 250
- 300
すべての候補を見る（6件）閉じる
タイプ

解除
- WCP
- WCSP
CAD

解除
- 2D
- 3D
出荷日

解除
- すべて
- 当日出荷可能

型番リスト

表示件数:

型番	材質	材質（パイプ部）	D(パイプ径)(mm)	L（全長）(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

WCP3-50	黄銅	黄銅	3	50	10	1個	310円( 341円 )	在庫品1日目当日出荷可能
WCP3-100	黄銅	黄銅	3	100	10	1個	310円( 341円 )	在庫品1日目当日出荷可能
WCP3-150	黄銅	黄銅	3	150	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
WCP3-200	黄銅	黄銅	3	200	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
WCP4-50	黄銅	黄銅	4	50	10	1個	340円( 374円 )	在庫品1日目当日出荷可能
WCP4-100	黄銅	黄銅	4	100	10	1個	340円( 374円 )	在庫品1日目当日出荷可能
WCP4-150	黄銅	黄銅	4	150	10	1個	390円( 429円 )	在庫品1日目当日出荷可能
WCP4-200	黄銅	黄銅	4	200	10	1個	390円( 429円 )	在庫品1日目当日出荷可能
WCP5-50	黄銅	黄銅	5	50	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
WCP5-100	黄銅	黄銅	5	100	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
WCP5-150	黄銅	黄銅	5	150	10	1個	410円( 451円 )	在庫品1日目当日出荷可能
WCP5-200	黄銅	黄銅	5	200	10	1個	410円( 451円 )	在庫品1日目当日出荷可能
WCP5-250	黄銅	黄銅	5	250	10	1個	520円( 572円 )	在庫品1日目当日出荷可能
WCP5-300	黄銅	黄銅	5	300	10	1個	520円( 572円 )	在庫品1日目当日出荷可能
WCP6-50	黄銅	黄銅	6	50	10	1個	410円( 451円 )	在庫品1日目当日出荷可能
WCP6-100	黄銅	黄銅	6	100	10	1個	410円( 451円 )	在庫品1日目当日出荷可能
WCP6-150	黄銅	黄銅	6	150	10	1個	470円( 517円 )	在庫品1日目当日出荷可能
WCP6-200	黄銅	黄銅	6	200	10	1個	470円( 517円 )	在庫品1日目当日出荷可能
WCP6-250	黄銅	黄銅	6	250	10	1個	570円( 627円 )	在庫品1日目当日出荷可能
WCP6-300	黄銅	黄銅	6	300	10	1個	570円( 627円 )	在庫品1日目当日出荷可能
WCP8-50	黄銅	黄銅	8	50	10	1個	470円( 517円 )	在庫品1日目当日出荷可能
WCP8-100	黄銅	黄銅	8	100	10	1個	470円( 517円 )	在庫品1日目当日出荷可能
WCP8-150	黄銅	黄銅	8	150	10	1個	520円( 572円 )	在庫品1日目当日出荷可能
WCP8-200	黄銅	黄銅	8	200	10	1個	520円( 572円 )	在庫品1日目当日出荷可能
WCP8-250	黄銅	黄銅	8	250	10	1個	620円( 682円 )	在庫品1日目当日出荷可能
WCP8-300	黄銅	黄銅	8	300	10	1個	620円( 682円 )	在庫品1日目当日出荷可能
WCP10-50	黄銅	黄銅	10	50	10	1個	520円( 572円 )	在庫品1日目当日出荷可能
WCP10-100	黄銅	黄銅	10	100	10	1個	520円( 572円 )	在庫品1日目当日出荷可能
WCP10-150	黄銅	黄銅	10	150	10	1個	620円( 682円 )	在庫品1日目当日出荷可能
WCP10-200	黄銅	黄銅	10	200	10	1個	620円( 682円 )	在庫品1日目当日出荷可能
WCP10-250	黄銅	黄銅	10	250	10	1個	780円( 858円 )	在庫品1日目当日出荷可能
WCP10-300	黄銅	黄銅	10	300	10	1個	780円( 858円 )	在庫品1日目当日出荷可能
WCSP3-50	ステンレス	ステンレス	3	50	10	1個	330円( 363円 )	在庫品1日目当日出荷可能
WCSP3-100	ステンレス	ステンレス	3	100	10	1個	330円( 363円 )	在庫品1日目当日出荷可能
WCSP3-150	ステンレス	ステンレス	3	150	10	1個	380円( 418円 )	在庫品1日目当日出荷可能
WCSP3-200	ステンレス	ステンレス	3	200	10	1個	380円( 418円 )	在庫品1日目当日出荷可能
WCSP4-50	ステンレス	ステンレス	4	50	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
WCSP4-100	ステンレス	ステンレス	4	100	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
WCSP4-150	ステンレス	ステンレス	4	150	10	1個	410円( 451円 )	在庫品1日目当日出荷可能
WCSP4-200	ステンレス	ステンレス	4	200	10	1個	410円( 451円 )	在庫品1日目当日出荷可能
WCSP5-50	ステンレス	ステンレス	5	50	10	1個	380円( 418円 )	在庫品1日目当日出荷可能
WCSP5-100	ステンレス	ステンレス	5	100	10	1個	380円( 418円 )	在庫品1日目当日出荷可能
WCSP5-150	ステンレス	ステンレス	5	150	10	1個	430円( 473円 )	在庫品1日目当日出荷可能
WCSP5-200	ステンレス	ステンレス	5	200	10	1個	430円( 473円 )	在庫品1日目当日出荷可能
WCSP5-250	ステンレス	ステンレス	5	250	10	1個	520円( 572円 )	在庫品1日目当日出荷可能
WCSP5-300	ステンレス	ステンレス	5	300	10	1個	520円( 572円 )	在庫品1日目当日出荷可能
WCSP6-50	ステンレス	ステンレス	6	50	10	1個	430円( 473円 )	在庫品1日目当日出荷可能
WCSP6-100	ステンレス	ステンレス	6	100	10	1個	430円( 473円 )	在庫品1日目当日出荷可能
WCSP6-150	ステンレス	ステンレス	6	150	10	1個	480円( 528円 )	在庫品1日目当日出荷可能
WCSP6-200	ステンレス	ステンレス	6	200	10	1個	480円( 528円 )	在庫品1日目当日出荷可能
WCSP6-250	ステンレス	ステンレス	6	250	10	1個	570円( 627円 )	在庫品1日目当日出荷可能
WCSP6-300	ステンレス	ステンレス	6	300	10	1個	570円( 627円 )	在庫品1日目当日出荷可能
WCSP8-50	ステンレス	ステンレス	8	50	10	1個	480円( 528円 )	在庫品1日目当日出荷可能
WCSP8-100	ステンレス	ステンレス	8	100	10	1個	480円( 528円 )	在庫品1日目当日出荷可能
WCSP8-150	ステンレス	ステンレス	8	150	10	1個	520円( 572円 )	在庫品1日目当日出荷可能
WCSP8-200	ステンレス	ステンレス	8	200	10	1個	520円( 572円 )	在庫品1日目当日出荷可能
WCSP8-250	ステンレス	ステンレス	8	250	10	1個	620円( 682円 )	在庫品1日目当日出荷可能
WCSP8-300	ステンレス	ステンレス	8	300	10	1個	620円( 682円 )	在庫品1日目当日出荷可能
WCSP10-50	ステンレス	ステンレス	10	50	10	1個	520円( 572円 )	在庫品1日目当日出荷可能
WCSP10-100	ステンレス	ステンレス	10	100	10	1個	520円( 572円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

細目ネジタイプの冷却パイプです。材質はステンレス、黄銅が選択可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品冷却パイプ -細目ネジタイプ-	スポット冷却パイプ	冷却パイプ -テーパネジタイプ・平行ネジタイプ-	冷却パイプ -テーパネジタイプ・平行ネジタイプ・かしめタイプ-	冷却パイプ -ノック止めタイプ/ツバ止めタイプ-	熱交換パイプ	パイプシャフト　片端おねじ・片端めねじパイプ	黄銅スペーサー（中空・丸型）パイプ CB-P/CB-PC	厚肉研磨ステンレスパイプ　片端・両端おねじタイプ	冷却用ジョイント	銅管	電縫薄肉パイプ／引き抜き材パイプ	鋼管　Ｌ寸固定タイプ/L寸指定タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	廣杉計器	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	310円～	1,310円～	380円～	490円～	1,780円～	3,950円～	-	12円～	-	-	-	-	-
通常出荷日	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	3日目～	在庫品1日目～当日出荷可能	3日目	在庫品1日目～当日出荷可能	3日目当日出荷可能	2日目～	在庫品1日目～当日出荷可能
締結方法	細目ネジ	テーパネジ	-	-	-	-	-	-	-	-	-	-	-
取付位置	型内	型外	型内	型内	型内	-	-	-	-	-	-	-	-

back next

冷却パイプ -細目ネジタイプ-のレビュー

評価 3.8 平均満足度：3.8 7件のレビュー

星５

14%
星４

57%
星３

29%
星２

0%
星１

0%

レビューを書く

金型冷却回路で噴水状に通す為。

評価 3.0満足度：3.02018/05/30

タップを切って装着するだけなので組み込みが非常に簡単です。
タップが並目も選べると急遽ビスで止めたり出来るのと、パイプを直接持って締め込むのでパイプの両側を一部カットしてレンチで挟んで締められる様になっていると良かった。

もっと読む閉じる

1人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

ネジ

評価 4.0満足度：4.02021/04/30

ネジ式なので
倒れたりせずに
使い勝手もよいです
高いコアなどに　

もっと読む閉じる

0人が参考にしています。

冷却

評価 3.0満足度：3.02021/04/10

冷却用のパイプで
使い勝手が非常によいです
ネジで固定するので
安定してます

もっと読む閉じる

0人が参考にしています。

冷却

評価 4.0満足度：4.02021/03/28

こちらの
パイプは安価で
短納期ですぐにはいるので
あと細目ネジなので
よいですね

もっと読む閉じる

0人が参考にしています。

ネジ

評価 4.0満足度：4.02021/02/13

根元にネジがあり
バッフルと違って安定して
垂直がともてるので
非常によいです

もっと読む閉じる

0人が参考にしています。

7件全て見る
