カタログP.1023

ミスミ

冷却パイプ -テーパネジタイプ・平行ネジタイプ・かしめタイプ-

数量スライド割引
当日出荷可能

評価 4.6平均満足度4.6 この商品のレビューをみる（5件）

通常価格(税別): 490円～ 1,020円

税込価格: 539円～ 1,122円

テーパネジタイプ・平行ネジタイプ・かしめタイプの冷却パイプです。

詳細情報を確認する

材質：

黄銅
材質（パイプ部）：

ステンレス
取付位置：

型内

無料3D-CADライブラリー申し込み受付中

型番

未確定19件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

My部品表保存

数量：
価格を確認

外形図・製品仕様

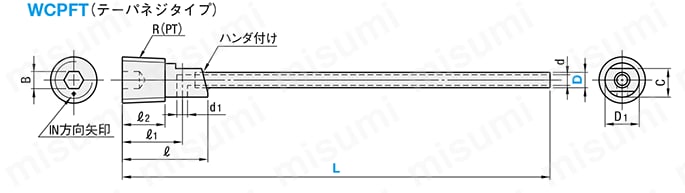

• ネジ部 JIS B0203 管用テーパネジ R（PT）

材質	パイプ：ステンレス（SUS304）
	ホルダ：黄銅（C3604）
表面処理	ホルダ：ニッケルメッキ

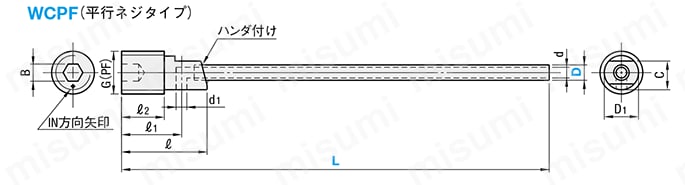

• ネジ部 JIS B0203 管用平行ネジ G（PF）

材質	パイプ：ステンレス（SUS304）
	ホルダ：黄銅（C3604）
表面処理	ホルダ：ニッケルメッキ

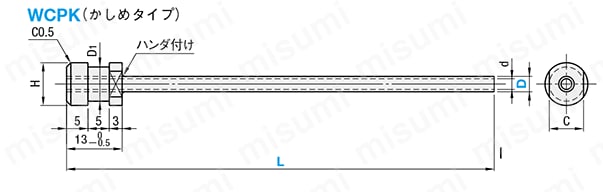

材質	パイプ：ステンレス（SUS304）
	ホルダ：黄銅（C3604）
表面処理	ホルダ：ニッケルメッキ

規格表

R（PT）	G（PF）	B	ℓ	ℓ₁	ℓ₂	C	D₁	d₁	d	型式		L
WCPFT	WCPF	B	ℓ	ℓ₁	ℓ₂	C	D₁	d₁	d	Type	D	L
1/8	1/8	4	20	13	10	6.7	8	1.6	1.6	WCPFT （テーパネジタイプ） WCPF （平行ネジタイプ）	2	100	200
1/8	1/8	4	20	13	10	6.7	8	2.5	2.5		3	100	200	※300
1/4	1/4	5	23	15	12	8.5	10	3.6	3.6		4		200	※300
※L寸300はWCPFのみ

H	D₁	C	d	型式		L
H	D₁	C	d	Type	D	L
8	6	6	1.6	WCPK （かしめタイプ）	2	100	200
8	6	6	2.5		3	100	200	300
10	8	8	3.6		4		200	300

注文例

出荷日

絞り込み条件：3 項目の仕様が未選択です

締結方法

解除
- テーパネジ
- 平行ネジタイプ
- かしめタイプ
D(パイプ径)(mm)

解除
- 2
- 3
- 4
すべての候補を見る（3件）閉じる
L（全長）(mm)

解除
- 100
- 200
- 300
すべての候補を見る（3件）閉じる
タイプ

解除
- WCPF
- WCPFT
- WCPK
CAD

解除
- 2D
- 3D
出荷日

解除
- すべて
- 当日出荷可能

型番リスト

表示件数:

型番	締結方法	D(パイプ径)(mm)	L（全長）(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

WCPF2-100	平行ネジタイプ	2	100	10	1個	850円( 935円 )	在庫品1日目当日出荷可能
WCPF2-200	平行ネジタイプ	2	200	10	1個	850円( 935円 )	在庫品1日目当日出荷可能
WCPF3-100	平行ネジタイプ	3	100	10	1個	890円( 979円 )	在庫品1日目当日出荷可能
WCPF3-200	平行ネジタイプ	3	200	10	1個	890円( 979円 )	在庫品1日目当日出荷可能
WCPF3-300	平行ネジタイプ	3	300	10	1個	990円( 1,089円 )	在庫品1日目当日出荷可能
WCPF4-200	平行ネジタイプ	4	200	10	1個	890円( 979円 )	在庫品1日目当日出荷可能
WCPF4-300	平行ネジタイプ	4	300	10	1個	990円( 1,089円 )	在庫品1日目当日出荷可能
WCPFT2-100	テーパネジ	2	100	10	1個	990円( 1,089円 )	在庫品1日目当日出荷可能
WCPFT2-200	テーパネジ	2	200	10	1個	990円( 1,089円 )	在庫品1日目当日出荷可能
WCPFT3-100	テーパネジ	3	100	10	1個	990円( 1,089円 )	在庫品1日目当日出荷可能
WCPFT3-200	テーパネジ	3	200	10	1個	990円( 1,089円 )	在庫品1日目当日出荷可能
WCPFT4-200	テーパネジ	4	200	10	1個	1,020円( 1,122円 )	在庫品1日目当日出荷可能
WCPK2-100	かしめタイプ	2	100	10	1個	490円( 539円 )	在庫品1日目当日出荷可能
WCPK2-200	かしめタイプ	2	200	10	1個	490円( 539円 )	在庫品1日目当日出荷可能
WCPK3-100	かしめタイプ	3	100	10	1個	490円( 539円 )	在庫品1日目当日出荷可能
WCPK3-200	かしめタイプ	3	200	10	1個	490円( 539円 )	在庫品1日目当日出荷可能
WCPK3-300	かしめタイプ	3	300	10	1個	600円( 660円 )	在庫品1日目当日出荷可能
WCPK4-200	かしめタイプ	4	200	10	1個	490円( 539円 )	在庫品1日目当日出荷可能
WCPK4-300	かしめタイプ	4	300	10	1個	600円( 660円 )	在庫品1日目当日出荷可能

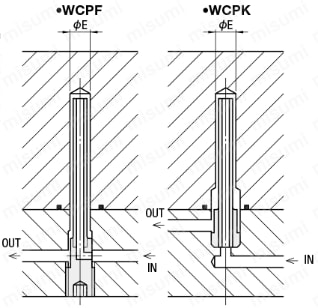

詳細情報

基本情報

テーパネジタイプ・平行ネジタイプ・かしめタイプの冷却パイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
