カートリッジヒータ -抜け止めフランジ付-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
当日出荷可能

評価 4.7平均満足度4.7 この商品のレビューをみる（7件）

通常価格(税別): 4,350円～ 7,350円

税込価格: 4,785円～ 8,085円

【在庫品のため、即日出荷可能】フランジがカートリッジヒータの金型からの抜け落ち...

詳細情報を確認する

最高使用温度(℃)：

600
分類：

ヒータ
電圧(V)：

200
端子種類：

なし

(i)ご注意

接続子の接続位置および絶縁チューブの寸法表記を2024年3月に追記いたしました。詳しくは外形図および規格表をご確認ください。

無料3D-CADライブラリー申し込み受付中

型番

未確定25件の候補があります。

My部品表保存

数量：
価格を確認

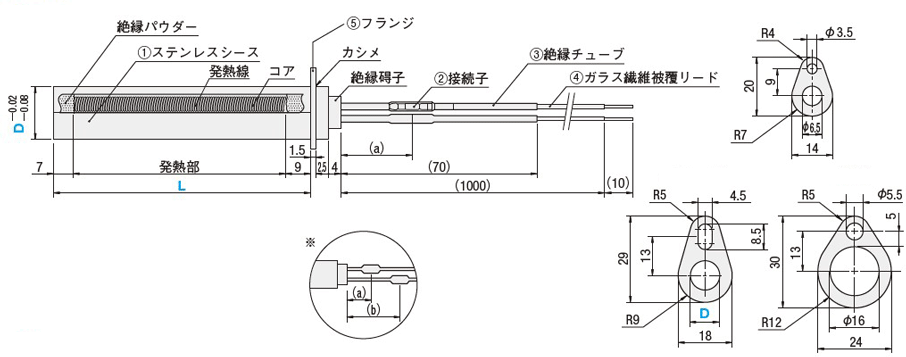

外形図

⑤フランジ・D6.5

・D8～12

・D6

MFCH[ ! ]D6・D8のときは２コの接続子をずらします。
①ステンレスシース
[ M ] 材質 SUS321
耐熱温度600℃以下
⑤フランジ
[ M ] 材質 SUS304
②③④耐熱温度180℃以下
[ ! ]リード線及びリード線出口部の耐熱温度は本体の耐熱温度に比べて低いので、ご使用の際は耐熱温度を超えない様にご注意ください。

カートリッジヒータの
リード線断面積

D寸法	リード線断面積 (mm²,sq)
6.5	0.75
8	0.75
10	1.25
12	1.25
16	2.0

規格・納期

型　式	-	L	-	V	-	W
MFCH10	-	100	-	V200	-	W450

[ ! ]D16は絶縁碍子が白色（他はピンク色）となりますが、D6.5～12と品質に差はありません。

納期

在庫品

概要・仕様

・MFCHフランジ部のプレート側穴加工はMCHJ（>>こちら）と共通です。（D8～12）

使用例

[ ! ]本製品は単相のヒータです。

断熱板・ヒータの特注加工

カタログ規格外品サービスへのご案内
断熱板・ヒータは特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますので、製作が不可能な場合もございます。予めご了承ください。

型番リスト

表示件数:

型番	径(φ)	長さ L（範囲）(mm)	定格容量(W)	径(φ)	長さ(mm)	定格容量(W)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MFCH6.5-50-V200-W110	～8	～51	100～169	6.5	50	110	10	1個	4,350円( 4,785円 )	在庫品1日目当日出荷可能
MFCH6.5-100-V200-W250	～8	71～129	170～299	6.5	100	250	10	1個	4,840円( 5,324円 )	在庫品1日目当日出荷可能
MFCH8-100-V200-W320	～8	71～129	300～999	8	100	320	10	1個	4,450円( 4,895円 )	在庫品1日目当日出荷可能
MFCH8-150-V200-W270	～8	130～214	170～299	8	150	270	10	1個	4,950円( 5,445円 )	在庫品1日目当日出荷可能
MFCH8-150-V200-W500	～8	130～214	300～999	8	150	500	10	1個	4,950円( 5,445円 )	在庫品1日目当日出荷可能
MFCH8-180-V200-W330	～8	130～214	300～999	8	180	330	10	1個	5,010円( 5,511円 )	在庫品1日目当日出荷可能
MFCH8-180-V200-W620	～8	130～214	300～999	8	180	620	10	1個	5,010円( 5,511円 )	在庫品1日目当日出荷可能
MFCH8-200-V200-W500	～8	130～214	300～999	8	200	500	10	1個	5,350円( 5,885円 )	在庫品1日目当日出荷可能
MFCH8-200-V200-W690	～8	130～214	300～999	8	200	690	10	1個	5,350円( 5,885円 )	在庫品1日目当日出荷可能
MFCH8-200-V200-W800	～8	130～214	300～999	8	200	800	10	1個	5,350円( 5,885円 )	在庫品1日目当日出荷可能
MFCH8-250-V200-W700	～8	215～	300～999	8	250	700	10	1個	5,900円( 6,490円 )	在庫品1日目当日出荷可能
MFCH10-150-V200-W500	10	130～214	300～999	10	150	500	10	1個	5,310円( 5,841円 )	在庫品1日目当日出荷可能
MFCH10-180-V200-W720	10	130～214	300～999	10	180	720	10	1個	5,510円( 6,061円 )	在庫品1日目当日出荷可能
MFCH10-200-V200-W450	10	130～214	300～999	10	200	450	10	1個	5,550円( 6,105円 )	在庫品1日目当日出荷可能
MFCH10-200-V200-W650	10	130～214	300～999	10	200	650	10	1個	5,550円( 6,105円 )	在庫品1日目当日出荷可能
MFCH10-200-V200-W860	10	130～214	300～999	10	200	860	10	1個	5,550円( 6,105円 )	在庫品1日目当日出荷可能
MFCH10-250-V200-W1100	10	215～	1000～	10	250	1100	10	1個	5,990円( 6,589円 )	在庫品1日目当日出荷可能
MFCH10-250-V200-W880	10	215～	300～999	10	250	880	10	1個	5,990円( 6,589円 )	在庫品1日目当日出荷可能
MFCH12-180-V200-W700	11～13.9	130～214	300～999	12	180	700	10	1個	5,570円( 6,127円 )	在庫品1日目当日出荷可能
MFCH12-200-V200-W1050	11～13.9	130～214	1000～	12	200	1050	10	1個	5,780円( 6,358円 )	在庫品1日目当日出荷可能
MFCH12-200-V200-W820	11～13.9	130～214	300～999	12	200	820	10	1個	5,780円( 6,358円 )	在庫品1日目当日出荷可能
MFCH12-250-V200-W1050	11～13.9	215～	1000～	12	250	1050	10	1個	6,220円( 6,842円 )	在庫品1日目当日出荷可能
MFCH12-250-V200-W1300	11～13.9	215～	1000～	12	250	1300	10	1個	6,220円( 6,842円 )	在庫品1日目当日出荷可能
MFCH16-200-V200-W1200	14～	130～214	1000～	16	200	1200	10	1個	7,060円( 7,766円 )	在庫品1日目当日出荷可能
MFCH16-300-V200-W1500	14～	215～	1000～	16	300	1500	10	1個	7,350円( 8,085円 )	在庫品1日目当日出荷可能

基本情報

【在庫品のため、即日出荷可能】
フランジがカートリッジヒータの金型からの抜け落ちを防止します

(i)ご注意

接続子の接続位置および絶縁チューブの寸法表記を2024年3月に追記いたしました。詳しくは外形図および規格表をご確認ください。

規格・納期

型　式	-	L	-	V	-	W
MFCH10	-	100	-	V200	-	W450

[ ! ]D16は絶縁碍子が白色（他はピンク色）となりますが、D6.5～12と品質に差はありません。

納期

在庫品

概要・仕様

・MFCHフランジ部のプレート側穴加工はMCHJ（>>こちら）と共通です。（D8～12）

使用例

商品担当おすすめ

ミスミ

カートリッジヒータ用金型温度調節コントローラ(三相・1CH/単相・2CH)

金型温度調節コントローラです。カートリッジヒータと一緒にご利用ください

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
