カートリッジヒータ均熱タイプ -L寸･W数･フランジ選択-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）

通常価格(税別): -

税込価格: -

長さ、ワット数、フランジ有無を選択できる、均熱タイプのヒータです。【特長】・ヒ...

詳細情報を確認する

最高使用温度(℃)：

600
分類：

ヒータ
端子種類：

なし

(i)ご注意

接続子の接続位置および絶縁チューブの寸法表記を2024年3月に追記いたしました。詳しくは外形図および規格表をご確認ください。

無料3D-CADライブラリー申し込み受付中

型番

未確定11件の候補があります。

My部品表保存

数量：
価格を確認

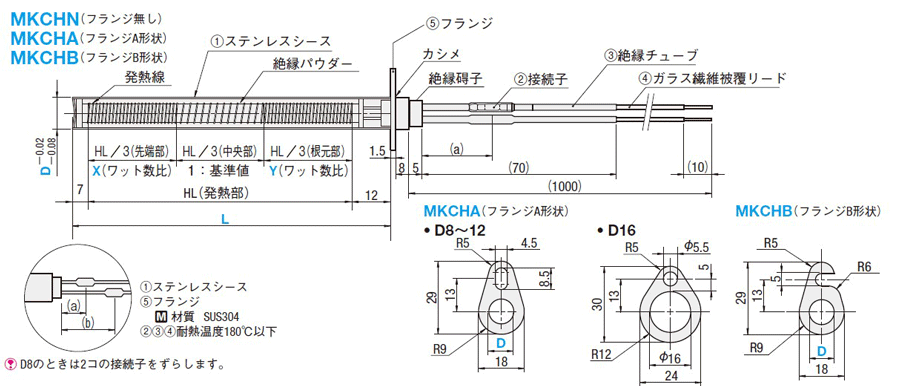

外形図

接続子の位置（22）は、 D8の時は2コの接続子をずらして（17）と（37）になります。
①ステンレスシース
　

材質 SUS304
耐熱温度600℃以下
⑤フランジ
　

材質 SUS304
②③④耐熱温度180℃以下

リード線及びリード線出口部の耐熱温度は本体の耐熱温度に比べて低いので、ご使用の際は耐熱温度を超えない様にご注意ください。

規格・納期

接続子位置

型式

L
指定1mm単位

V(電圧)
選択

W(総ワット数)
指定10W単位

X(ワット数比)
指定0.1単位

Y(ワット数比)
指定0.1単位

Type

MKCHN(フランジ無し)
MKCHA(フランジA形状)
MKCHB(フランジB形状)

100～400

200
220

100～1100

1.0～2.0

100～1600

100～1800

*16

100～600

100～2000

[ ! ]ワット密度の制限 2≦W密度(W数/cm²)≦15	[ ! ]先端部2≦W×÷(D××3.14÷100)≦15
[ NG ]*D16 MKCHB選択不可	[ ! ]根元部2≦W×÷(D××3.14÷100)≦15
	[ ! ]中央部2≦W×÷(D××3.14÷100)≦15

■数量スライド価格（[ ! ]1円未満切り捨て）

数量	1～9	10～19	20～30	表示数量超えは価格・出荷日お見積り
値引率	基準単価	5％	10％	表示数量超えは価格・出荷日お見積り

[ ! ]追加工指定時にも適用されます。

納期

日目出荷

商品情報

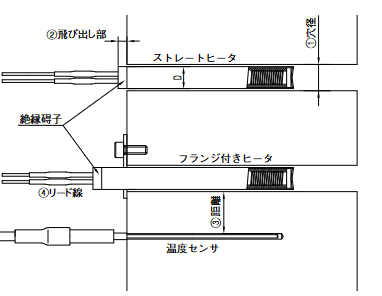

■カートリッジヒータ取り付け方法
①取り付け穴加工

プレート側の推奨穴径公差はD寸に対しH7またはD＋0.1以内に設定してください。
ハイワットカートリッジヒーターの場合は、D＋0.03以内で設定してください。
取り付け穴とヒータのクリアランスがこれ以上大きくなると、ヒータが異常発熱状態となり断線、
発火する原因となります。
取り付け穴はリーマ加工をお奨めします。
放熱を助けるためカートリッジヒータ専用潤滑・焼付防止剤の使用をお奨めします。

熱伝導ペーストは>>こちら
ヒーター用潤滑焼付防止剤は>>こちら

②ヒータの飛び出し部
　プレートからのヒータの飛び出しは異常発熱の原因になりますので避けてください。
（絶縁碍子部分とフランジから飛び出す分は構いません。）
③ヒータと温度センサとの距離
　ヒータと温度センサ（熱電対）の距離は10ｍｍ以上が適当です。距離が近すぎる場合、
　温度センサが誤作動を起こす場合があります。（センサ一体型を除く）
④リード線の取り扱い
　リード線を繰り返し折り曲げると、折れることがありますので、ご注意ください。

[ ! ]リード線の延長は、追加工JCを指定ください。
[ ! ]追加工以外にも延長用として、ヒータ用リード線もご用意しております。
延長用のヒータ用リード線は、以下表のリード線断面積をご確認いただき、選定ください。

■カートリッジヒータのリード線断面積

定格電力(W) (参考値)		リード線断面積 (mm²,sq)	許容電流 (A)
200V	220V	リード線断面積 (mm²,sq)	許容電流 (A)
1200	1300	0.75	6.0
1700	1850	1.25	8.5
2200	2400	2.0	11.0

延長用のヒータ用リード線
リード線断面積(mm²)	型式
0.75	10PACK-GHRS0.75-1000
1.25	10PACK-GHRS1.25-1000
2.0	10PACK-GHRS2-1000

※ヒータ用リード線は長さ1000㎜、10本入りです。

追加工

断熱板・ヒータの特注加工

カタログ規格外品サービスへのご案内
断熱板・ヒータは特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますので、製作が不可能な場合もございます。予めご了承ください。

型番リスト

表示件数:

型番	径(φ)	定格容量(W)	径(φ)	電圧(V)	フランジ形状	L(ヒーター長さ)(mm)	X(ワット数比)	Y(ワット数比)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MKCHA8-[100-400/1]-V[200,220]-W[100-1100/10]-X[1-2/0.1]-Y[1-2/0.1]

1個

-( - )

5日目

MKCHA10-[100-400/1]-V[200,220]-W[100-1600/10]-X[1-2/0.1]-Y[1-2/0.1]

1個

-( - )

5日目

MKCHA12-[100-400/1]-V[200,220]-W[100-1800/10]-X[1-2/0.1]-Y[1-2/0.1]

1個

-( - )

5日目

MKCHA16-[100-600/1]-V[200,220]-W[100-2000/10]-X[1-2/0.1]-Y[1-2/0.1]

1個

-( - )

5日目

MKCHB8-[100-400/1]-V[200,220]-W[100-1100/10]-X[1-2/0.1]-Y[1-2/0.1]

1個

-( - )

5日目

MKCHB10-[100-400/1]-V[200,220]-W[100-1600/10]-X[1-2/0.1]-Y[1-2/0.1]

1個

-( - )

5日目

MKCHB12-[100-400/1]-V[200,220]-W[100-1800/10]-X[1-2/0.1]-Y[1-2/0.1]

1個

-( - )

5日目

MKCHN8-[100-400/1]-V[200,220]-W[100-1100/10]-X[1-2/0.1]-Y[1-2/0.1]

1個

-( - )

5日目

MKCHN10-[100-400/1]-V[200,220]-W[100-1600/10]-X[1-2/0.1]-Y[1-2/0.1]

1個

-( - )

5日目

MKCHN12-[100-400/1]-V[200,220]-W[100-1800/10]-X[1-2/0.1]-Y[1-2/0.1]

1個

-( - )

5日目

MKCHN16-[100-600/1]-V[200,220]-W[100-2000/10]-X[1-2/0.1]-Y[1-2/0.1]

1個

-( - )

5日目

基本情報

長さ、ワット数、フランジ有無を選択できる、均熱タイプのヒータです。
【特長】
・ヒータのワット数を3つのゾーンに分けて設定できます。
一般のヒータに比べ、被加熱物の温度分布を均一にします。

(i)ご注意

接続子の接続位置および絶縁チューブの寸法表記を2024年3月に追記いたしました。詳しくは外形図および規格表をご確認ください。

規格・納期

接続子位置

型式

L
指定1mm単位

V(電圧)
選択

W(総ワット数)
指定10W単位

X(ワット数比)
指定0.1単位

Y(ワット数比)
指定0.1単位

Type

MKCHN(フランジ無し)
MKCHA(フランジA形状)
MKCHB(フランジB形状)

100～400

200
220

100～1100

1.0～2.0

100～1600

100～1800

*16

100～600

100～2000

[ ! ]ワット密度の制限 2≦W密度(W数/cm²)≦15	[ ! ]先端部2≦W×÷(D××3.14÷100)≦15
[ NG ]*D16 MKCHB選択不可	[ ! ]根元部2≦W×÷(D××3.14÷100)≦15
	[ ! ]中央部2≦W×÷(D××3.14÷100)≦15

■数量スライド価格（[ ! ]1円未満切り捨て）

数量	1～9	10～19	20～30	表示数量超えは価格・出荷日お見積り
値引率	基準単価	5％	10％	表示数量超えは価格・出荷日お見積り

[ ! ]追加工指定時にも適用されます。

納期

日目出荷

概要・仕様

●ワット数比
ヒータ全体の総ワット数（W）の各部分への配分比率のことを指します。
中央部のワット数を基準値1として、先端部と根元部をその倍率で指定できます。
カートリッジヒータ均熱タイプ概要>>こちら

追加工

追加工価格も数量スライド適用

こちら

商品担当おすすめ

ミスミ

カートリッジヒータ用金型温度調節コントローラ(三相・1CH/単相・2CH)

金型温度調節コントローラです。カートリッジヒータと一緒にご利用ください

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
