シースサーモカップル(熱電対)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

ミスミ

ミスミ

シースサーモカップル(熱電対)

  • 数量スライド割引
  • 当日出荷可能
評価 4.2平均満足度4.2 この商品のレビューをみる（18件） この商品のFAQをみる(4件)
通常価格(税別)
3,090円 ～ 5,800円
税込価格
3,399円 ～ 6,380円

【仕様】・種類：Kタイプ・Jタイプ・先端形状：非接地型・許容差クラス：クラス２...

詳細情報を確認する

(i)ご注意

  • スリーブの耐熱温度は80℃です。耐熱温度以上でのご使用は断線につながります。
  • 耐熱温度以上の熱がスリーブ部に伝わらないよう、設置ください。
無料3D-CADライブラリー申し込み受付中

型番

未確定45件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

シースサーモカップル(熱電対):関連画像
[ M ]材 質 SUS316
■シース部曲げ加工開始位置(先端)
シース径
φ1.6以下
φ2.3
φ3.2以上
距離
20㎜
40㎜
50㎜
[ ! ]シース部の曲げ角度90°まで、最小曲げ半径はシース径×５以上にしてください。
[ ! ]リード線の曲げ半径はR15以上を取ってください。金属製保護スプリングは対象外です。
[ ! ]熱電対の下限温度は０℃(結露しない温度)です。
[ ! ]ご希望の規格が無い場合は、カタログ規格外品サービスへお問い合わせください。
[ ! ]取付の際は、シースサーモカップル用取付治具を併せてご利用ください。

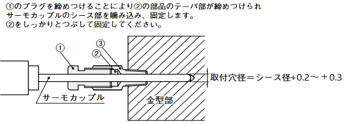

■シースサーモカップル用取付治具使用例

規格表

シースサーモカップル(熱電対):関連画像
熱電対種類
(識別色)		素線抵抗値
Ω/m		BCE最高
使用温度		型 式L
指定50mm単位
TypeD
Kタイプ
(青)		52.035306.0500℃SSM150～300
20.0600℃1.6
9.88.0700℃2.3
5.0750℃3.2
2.25800℃4.8
Jタイプ
(黄)		33.635306.0450℃SSMJ150～150
12.81.6
6.38.0500℃2.3
3.2650℃3.2
1.4750℃4.8
外形図を表示

絞り込み条件：4 項目の仕様が未選択です

すべて解除

型番リスト

表示件数:
  1. 1
型番
最高温度(℃)
熱伝対種類
D(シース径）(mm)
L（シース長さ）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
500
Kタイプ
1
50
10

1個

3,090円( 3,399円 )

在庫品1日目

当日出荷可能

500
Kタイプ
1
100
10

1個

3,230円( 3,553円 )

在庫品1日目

当日出荷可能

500
Kタイプ
1
150
10

1個

3,380円( 3,718円 )

在庫品1日目

当日出荷可能

500
Kタイプ
1
200
10

1個

3,500円( 3,850円 )

在庫品1日目

当日出荷可能

500
Kタイプ
1
250
10

1個

3,590円( 3,949円 )

在庫品1日目

当日出荷可能

500
Kタイプ
1
300
10

1個

3,690円( 4,059円 )

在庫品1日目

当日出荷可能

600
Kタイプ
1.6
50
10

1個

3,090円( 3,399円 )

在庫品1日目

当日出荷可能

600
Kタイプ
1.6
100
10

1個

3,230円( 3,553円 )

在庫品1日目

当日出荷可能

600
Kタイプ
1.6
150
10

1個

3,380円( 3,718円 )

在庫品1日目

当日出荷可能

600
Kタイプ
1.6
200
10

1個

3,500円( 3,850円 )

在庫品1日目

当日出荷可能

600
Kタイプ
1.6
250
10

1個

3,590円( 3,949円 )

在庫品1日目

当日出荷可能

600
Kタイプ
1.6
300
10

1個

3,690円( 4,059円 )

在庫品1日目

当日出荷可能

700
Kタイプ
2.3
50
10

1個

3,090円( 3,399円 )

在庫品1日目

当日出荷可能

700
Kタイプ
2.3
100
10

1個

3,260円( 3,586円 )

在庫品1日目

当日出荷可能

700
Kタイプ
2.3
150
10

1個

3,410円( 3,751円 )

在庫品1日目

当日出荷可能

700
Kタイプ
2.3
200
10

1個

3,580円( 3,938円 )

在庫品1日目

当日出荷可能

700
Kタイプ
2.3
250
10

1個

3,750円( 4,125円 )

在庫品1日目

当日出荷可能

700
Kタイプ
2.3
300
10

1個

3,890円( 4,279円 )

在庫品1日目

当日出荷可能

750
Kタイプ
3.2
50
10

1個

3,350円( 3,685円 )

在庫品1日目

当日出荷可能

750
Kタイプ
3.2
100
10

1個

3,540円( 3,894円 )

在庫品1日目

当日出荷可能

750
Kタイプ
3.2
150
10

1個

3,730円( 4,103円 )

在庫品1日目

当日出荷可能

750
Kタイプ
3.2
200
10

1個

3,930円( 4,323円 )

在庫品1日目

当日出荷可能

750
Kタイプ
3.2
250
10

1個

4,120円( 4,532円 )

在庫品1日目

当日出荷可能

750
Kタイプ
3.2
300
10

1個

4,310円( 4,741円 )

在庫品1日目

当日出荷可能

800
Kタイプ
4.8
50
10

1個

3,850円( 4,235円 )

在庫品1日目

当日出荷可能

800
Kタイプ
4.8
100
10

1個

4,110円( 4,521円 )

在庫品1日目

当日出荷可能

800
Kタイプ
4.8
150
10

1個

4,380円( 4,818円 )

在庫品1日目

当日出荷可能

800
Kタイプ
4.8
200
10

1個

4,630円( 5,093円 )

在庫品1日目

当日出荷可能

800
Kタイプ
4.8
250
10

1個

4,880円( 5,368円 )

在庫品1日目

当日出荷可能

800
Kタイプ
4.8
300
10

1個

5,150円( 5,665円 )

在庫品1日目

当日出荷可能

450
Jタイプ
1
50
10

1個

5,340円( 5,874円 )

在庫品1日目

当日出荷可能

450
Jタイプ
1
100
10

1個

5,530円( 6,083円 )

在庫品1日目

当日出荷可能

450
Jタイプ
1
150
10

1個

5,800円( 6,380円 )

在庫品1日目

当日出荷可能

450
Jタイプ
1.6
50
10

1個

5,040円( 5,544円 )

在庫品1日目

当日出荷可能

450
Jタイプ
1.6
100
10

1個

5,280円( 5,808円 )

在庫品1日目

当日出荷可能

450
Jタイプ
1.6
150
10

1個

5,530円( 6,083円 )

在庫品1日目

当日出荷可能

500
Jタイプ
2.3
50
10

1個

5,010円( 5,511円 )

在庫品1日目

当日出荷可能

500
Jタイプ
2.3
100
10

1個

5,240円( 5,764円 )

在庫品1日目

当日出荷可能

500
Jタイプ
2.3
150
10

1個

5,470円( 6,017円 )

在庫品1日目

当日出荷可能

650
Jタイプ
3.2
50
10

1個

4,640円( 5,104円 )

在庫品1日目

当日出荷可能

650
Jタイプ
3.2
100
10

1個

4,790円( 5,269円 )

在庫品1日目

当日出荷可能

650
Jタイプ
3.2
150
10

1個

5,040円( 5,544円 )

在庫品1日目

当日出荷可能

750
Jタイプ
4.8
50
10

1個

5,200円( 5,720円 )

在庫品1日目

当日出荷可能

750
Jタイプ
4.8
100
10

1個

5,470円( 6,017円 )

在庫品1日目

当日出荷可能

750
Jタイプ
4.8
150
10

1個

5,750円( 6,325円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【仕様】
・種類：Kタイプ・Jタイプ
・先端形状：非接地型
・許容差クラス：クラス２
取付の際は、シースサーモカップル用取付冶具を併せてご利用ください。

(i)ご注意

  • スリーブの耐熱温度は80℃です。耐熱温度以上でのご使用は断線につながります。
  • 耐熱温度以上の熱がスリーブ部に伝わらないよう、設置ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

シースサーモカップル(熱電対)

シースサーモカップル(熱電対)

    シースサーモカップル(熱電対)　-スプリング取付タイプ-

    シースサーモカップル(熱電対)　-スプリング取付タイプ-

      温度センサ-ネジ取付タイプ-

      温度センサ-ネジ取付タイプ-

        シースサーモカップル(熱電対)・耐熱タイプ

        シースサーモカップル(熱電対)・耐熱タイプ

          シースサーモカップル用取付冶具

          シースサーモカップル用取付冶具

            シース熱電対 1HKF085

            シース熱電対 1HKF085

              スーパーリボンヒーター 1000mm・1500mm・2000mm

              スーパーリボンヒーター 1000mm・1500mm・2000mm

                温度センサ　シース型タイプ

                温度センサ　シース型タイプ

                  T-35型 シース熱電対（非接地）

                  T-35型 シース熱電対（非接地）

                    温度センサー 熱電対Kタイプ（シースタイプ）

                    温度センサー 熱電対Kタイプ（シースタイプ）

                      シース熱電対

                      シース熱電対

                        汎用形温度センサー TN1シリーズリード線型シース熱電対 非接地

                        汎用形温度センサー TN1シリーズリード線型シース熱電対 非接地

                          Kシース熱電対

                          Kシース熱電対
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ チノー 東京技術研究所 ミスミ 坂口電熱 スリーハイ 林電工 日本電測 アズワン
                            通常価格 3,090円～ 6,220円～ 5,100円～ 5,280円～ 1,800円 12,584円 9,144円～ 3,810円～ 4,414円～ 5,488円～ 3,900円～ 2,861円～ 10,700円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 9日目   6日目～   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 6日目～   在庫品1日目～   当日出荷可能 1日目～
                            取付方式 治具 スプリング取付 ネジ - - - - - - - - - -

                            シースサーモカップル(熱電対)のレビュー

                            評価 4.2 平均満足度：4.2 18件のレビュー
                            1. 星５
                              44%
                            2. 星４
                              33%
                            3. 星３
                              22%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            炉の温度測定
                            評価 5.0満足度：5.02018/12/03
                            炉の温度を測定するために購入しました。シース部の長さを指定できるのがよかったです。

                            もっと読む 閉じる

                            10人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            金型温調用
                            評価 5.0満足度：5.02018/07/12
                            径、ヒーター長さ、リード線長さが選べるので機械に応じた使い方ができるのでよかった。

                            もっと読む 閉じる

                            8人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ヒーターの温度管理
                            評価 5.0満足度：5.02017/07/31
                            当初は、メーカー純正を使用していましたが、納期が早く、価格が安く製品も問題なく私は、とても良い製品だと思います。

                            もっと読む 閉じる

                            6人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            熱風の測定
                            評価 5.0満足度：5.02018/06/07
                            熱風計測のため購入。
                            先端部の長さが指定できるので、使用用途により使い分けできて便利だと思います。
                            今回は、750℃まで対応のK電対ということで、3.2mmタイプを購入しましたが、
                            温度変化に対するレスポンスが少し遅いので、実際計測する温風はもう少し温度が低いため、600℃対応で1.6mmのものにすれば、レスポンスが向上したと思います。

                            もっと読む 閉じる

                            4人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            金型温度管理に使用
                            評価 5.0満足度：5.02019/12/05
                            端子の長さが選べるのが良いです。無駄に長いと曲げてしまうので。在庫品なのも助かります。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            18件全て見る

                            よくあるご質問（FAQ）

                            Q 測定温度範囲は何℃でしょうか?
                            A
                            型番により異なりますので、規格表の「最高使用温度」をご参照ください。
                            Q リード線の曲げ半径を教えてください。
                            A
                            曲げR15以上は取るようにして下さい。金属製保護スプリングは対象外となります。
                            Q シース部は、先端から何㎜の所で曲げても良いでしょうか?
                            A
                            シース径により異なります。Φ1.6以下:20ｍｍ、φ2.3:40ｍｍ、φ3.2以上:50ｍｍ。
                            Q シース部の曲げ角度はいくつまでですか？
                            A
                            シース部の曲げ角度は90度までとなります。シース部の最小曲げ半径はシース径の5倍以上にして下さい。
