トリム型用バリ取りカッターピン

トリム型用バリ取りカッターピン

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

トリム型用バリ取りカッターピンとなります。刃先形状は3タイプから選択可能です。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定18件の候補があります。

Loading...

商品情報

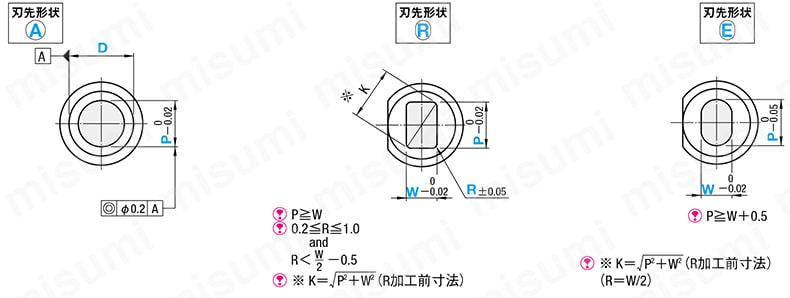

外形図・製品仕様

トリム型用バリ取りカッターピン
 型    式
TypeShape
刃先形状
DCP

トリム型用バリ取りカッターピン

保持径（D）精度・母材硬度保証範囲（詳細  P.97）

つなぎR

トリム型用バリ取りカッターピン

（R8～12程度）（詳細  P.98）


トリム型用バリ取りカッターピン

（R85～95程度）（詳細  P.166）

材質   SKH51
硬度 58～60HRC
トリム型用バリ取りカッターピン

規格表

H型    式L
指定0.01mm単位		指定0.01mm単位Kmax.B
指定1mm単位		R
指定0.1mm単位
トリム型用バリ取りカッターピン トリム型用バリ取りカッターピン
Type刃先形状Dmin. P max.min. P max.W
  8DCP

トリム型用バリ取りカッターピン

550.00～200.003.00～4.991.50～4.801.00～  4.9

トリム型用バリ取りカッターピン

トリム型用バリ取りカッターピン

  964.00～5.992.00～5.80  5.910≦B≦50
and
B≦L-40
1075.00～6.992.50～6.80  6.9
1186.00～7.992.50～7.80  7.9

トリム型用バリ取りカッターピン

15108.00～9.993.00～9.80  9.910≦B≦50
and
B≦W×30
and
B≦L-40
171210.00～11.994.00～11.8011.9
P・ W寸はKmax.の範囲でご指示ください。 トリム型用バリ取りカッターピン  P≧W、トリム型用バリ取りカッターピン  P≧W+0.5

注文例

トリム型用バリ取りカッターピン

出荷日

トリム型用バリ取りカッターピン

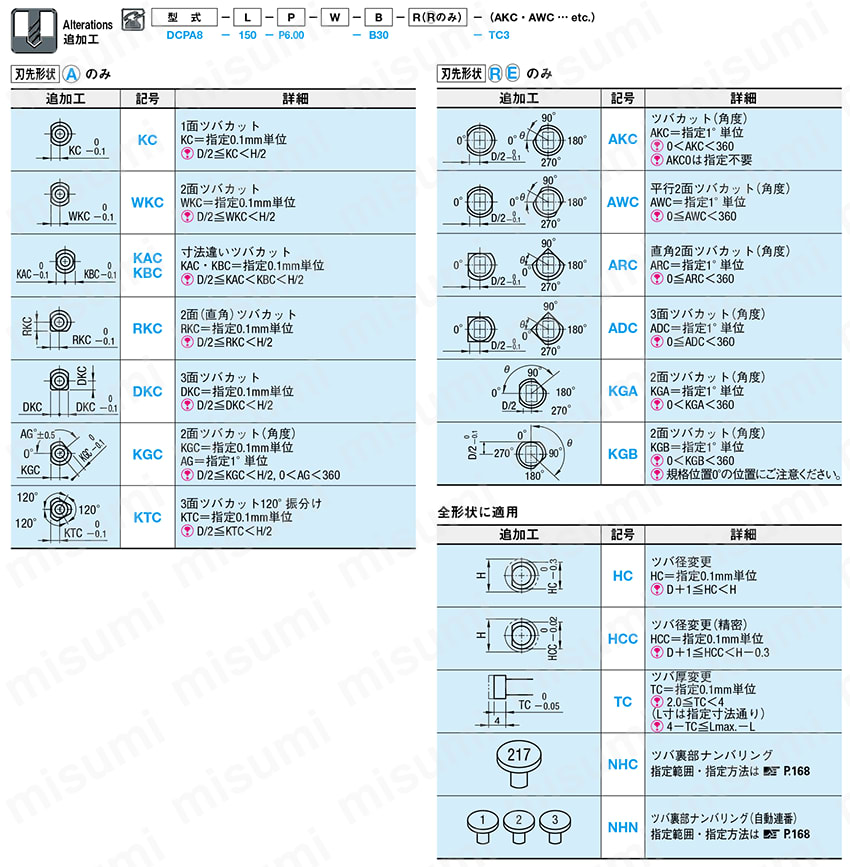

追加工

トリム型用バリ取りカッターピン

関連情報

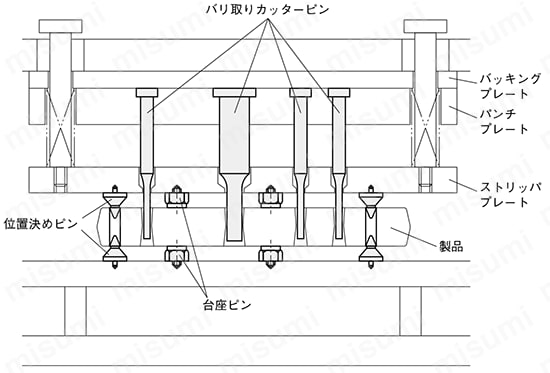

使用例

トリム型用バリ取りカッターピン

型番リスト

表示件数:
  1. 1
型番
先端形状
D（軸径）(mm)
B(刃先長さ)(mm)
L(全長)(mm)
P(刃先寸法)(mm)
R(コーナーR)(mm)
W(刃先寸法)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
A
5
10 ～ 50
50 ～ 200
3 ～ 4.99
-
-
10

1個

-( - )

5日目

A
6
10 ～ 50
50 ～ 200
4 ～ 5.99
-
-
10

1個

-( - )

5日目

A
7
10 ～ 50
50 ～ 200
5 ～ 6.99
-
-
10

1個

-( - )

5日目

A
8
10 ～ 50
50 ～ 200
6 ～ 7.99
-
-
10

1個

-( - )

5日目

A
10
10 ～ 50
50 ～ 200
8 ～ 9.99
-
-
10

1個

-( - )

5日目

A
12
10 ～ 50
50 ～ 200
10 ～ 11.99
-
-
10

1個

-( - )

5日目

E
5
10 ～ 50
50 ～ 200
1.5 ～ 4.8
-
1 ～ 4.8
10

1個

-( - )

5日目

E
6
10 ～ 50
50 ～ 200
2 ～ 5.8
-
1 ～ 5.8
10

1個

-( - )

5日目

E
7
10 ～ 50
50 ～ 200
2.5 ～ 6.8
-
1 ～ 6.8
10

1個

-( - )

5日目

E
8
10 ～ 50
50 ～ 200
2.5 ～ 7.8
-
1 ～ 7.8
10

1個

-( - )

5日目

E
10
10 ～ 50
50 ～ 200
3 ～ 9.8
-
1 ～ 9.8
10

1個

-( - )

5日目

E
12
10 ～ 50
50 ～ 200
4 ～ 11.8
-
1 ～ 11.8
10

1個

-( - )

5日目

R
5
10 ～ 50
50 ～ 200
1.5 ～ 4.8
0.2 ～ 1
1 ～ 4.8
10

1個

-( - )

5日目

R
6
10 ～ 50
50 ～ 200
2 ～ 5.8
0.2 ～ 1
1 ～ 5.8
10

1個

-( - )

5日目

R
7
10 ～ 50
50 ～ 200
2.5 ～ 6.8
0.2 ～ 1
1 ～ 6.8
10

1個

-( - )

5日目

R
8
10 ～ 50
50 ～ 200
2.5 ～ 7.8
0.2 ～ 1
1 ～ 7.8
10

1個

-( - )

5日目

R
10
10 ～ 50
50 ～ 200
3 ～ 9.8
0.2 ～ 1
1 ～ 9.8
10

1個

-( - )

5日目

R
12
10 ～ 50
50 ～ 200
4 ～ 11.8
0.2 ～ 1
1 ～ 11.8
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

トリム型用バリ取りカッターピンとなります。刃先形状は3タイプから選択可能です。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
