カートリッジヒータ-L寸･W数･フランジ選択/センサー一体タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): -

税込価格: -

長さ、ワット数、フランジ有無を選択できる、センサー一体型のヒータです。

詳細情報を確認する

最高使用温度(℃)：

600
分類：

ヒータ
端子種類：

なし
センサ：

センサ付

無料3D-CADライブラリー申し込み受付中

型番

未確定11件の候補があります。

My部品表保存

数量：
価格を確認

外形図

①ステンレスシース
耐熱温度　600℃
④ガラス繊維被覆リード線
耐熱温度　180℃
[ ! ]リード線及びリード線出口部の耐熱温度は本体の耐熱温度に比べて低いので、ご使用の際は耐熱温度を超えない様にご注意ください。

規格・納期

W密度 (W/cm2)	型　式		L 指定1mm単位	V(電圧) 選択	W(ワット数) 指定10W単位	センサ位置 (Kタイプ)選択
	Type	D
2≦W/cm2≦15 W/cm2＝W/｛D×(L－15)×3.14/100｝	MTSJCHN(フランジ無し) MTSJCHA(フランジA形状) MTSJCHB(フランジB形状)	＊6	50～200	200 220	50～ 520	KP：先端 KC：中心
		8	50～400		50～1100
		10			50～1600
		12			50～1800
[ ! ] ワット数Wの指定は、W密度(W/cm2)が、2≦W/cm2≦15の範囲でご指定ください。 [ ! ]＊D6はフランジB形状選択不可

■数量スライド価格（ [ ! ] 1円未満切り捨て）

数量	1～9	10～19	20～30	表示数量超えは価格・出荷日お見積り
値引率	基準単価	5％	10％	表示数量超えは価格・出荷日お見積り

[ ! ]追加工指定時にも適用されます。

納期

日目出荷

商品情報

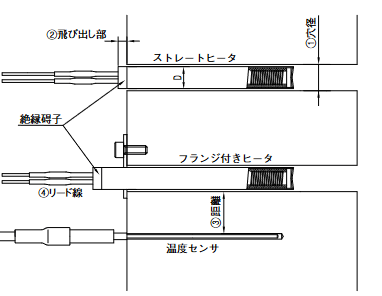

■カートリッジヒータ取り付け方法
①取り付け穴加工

プレート側の推奨穴径公差はD寸に対しH7またはD＋0.1以内に設定してください。
ハイワットカートリッジヒーターの場合は、D＋0.03以内で設定してください。
取り付け穴とヒータのクリアランスがこれ以上大きくなると、ヒータが異常発熱状態となり断線、
発火する原因となります。
取り付け穴はリーマ加工をお奨めします。
放熱を助けるためカートリッジヒータ専用潤滑・焼付防止剤の使用をお奨めします。

熱伝導ペーストは>>こちら
ヒーター用潤滑焼付防止剤は>>こちら

②ヒータの飛び出し部
　プレートからのヒータの飛び出しは異常発熱の原因になりますので避けてください。
（絶縁碍子部分とフランジから飛び出す分は構いません。）
③ヒータと温度センサとの距離
　ヒータと温度センサ（熱電対）の距離は10ｍｍ以上が適当です。距離が近すぎる場合、
　温度センサが誤作動を起こす場合があります。（センサ一体型を除く）
④リード線の取り扱い
　リード線を繰り返し折り曲げると、折れることがありますので、ご注意ください。

[ ! ]本商品は直列での接続はできません。
[ ! ]リード線の延長は、追加工JCを指定ください。
[ ! ]追加工以外にも延長用として、ヒータ用リード線もご用意しております。
延長用のヒータ用リード線は、以下表のリード線断面積をご確認いただき、選定ください。

■カートリッジヒータのリード線断面積
・D寸=6の場合
リード線の断面積は0.5sqとなります。
・D寸＝8～12の場合

定格電力(W) (参考値)		リード線断面積 (mm²,sq)	許容電流 (A)
200V	220V	リード線断面積 (mm²,sq)	許容電流 (A)
1200	1300	0.75	6.0
1700	1850	1.25	8.5
2200	2400	2.0	11.0

延長用のヒータ用リード線
リード線断面積(mm²)	型式
0.75	10PACK-GHRS0.75-1000
1.25	10PACK-GHRS1.25-1000
2.0	10PACK-GHRS2-1000

※ヒータ用リード線は長さ1000㎜、10本入りです。

追加工

断熱板・ヒータの特注加工

カタログ規格外品サービスへのご案内
断熱板・ヒータは特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますので、製作が不可能な場合もございます。予めご了承ください。

型番リスト

表示件数:

型番	径(φ)	定格容量(W)	径(φ)	電圧(V)	フランジ形状	L(ヒーター長さ)(mm)	センサー位置	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MTSJCHA6-[50-200/1]-V[200,220]-W[50-520/10]-[KC,KP]	～8	50 ～ 520	6	200 ～ 220	A	50 ～ 200	KC：中心 / KP：先端	10	1個	-( - )	8日目
MTSJCHA8-[50-400/1]-V[200,220]-W[50-1100/10]-[KC,KP]	～8	50 ～ 1100	8	200 ～ 220	A	50 ～ 400	KC：中心 / KP：先端	10	1個	-( - )	8日目
MTSJCHA10-[50-400/1]-V[200,220]-W[50-1600/10]-[KC,KP]	10	50 ～ 1600	10	200 ～ 220	A	50 ～ 400	KC：中心 / KP：先端	10	1個	-( - )	8日目
MTSJCHA12-[50-400/1]-V[200,220]-W[50-1800/10]-[KC,KP]	11～13.9	50 ～ 1800	12	200 ～ 220	A	50 ～ 400	KC：中心 / KP：先端	10	1個	-( - )	8日目
MTSJCHB8-[50-400/1]-V[200,220]-W[50-1100/10]-[KC,KP]	～8	50 ～ 1100	8	200 ～ 220	B	50 ～ 400	KC：中心 / KP：先端	10	1個	-( - )	8日目
MTSJCHB10-[50-400/1]-V[200,220]-W[50-1600/10]-[KC,KP]	10	50 ～ 1600	10	200 ～ 220	B	50 ～ 400	KC：中心 / KP：先端	10	1個	-( - )	8日目
MTSJCHB12-[50-400/1]-V[200,220]-W[50-1800/10]-[KC,KP]	11～13.9	50 ～ 1800	12	200 ～ 220	B	50 ～ 400	KC：中心 / KP：先端	10	1個	-( - )	8日目
MTSJCHN6-[50-200/1]-V[200,220]-W[50-520/10]-[KC,KP]	～8	50 ～ 520	6	200 ～ 220	なし	50 ～ 200	KC：中心 / KP：先端	10	1個	-( - )	8日目
MTSJCHN8-[50-400/1]-V[200,220]-W[50-1100/10]-[KC,KP]	～8	50 ～ 1100	8	200 ～ 220	なし	50 ～ 400	KC：中心 / KP：先端	10	1個	-( - )	8日目
MTSJCHN10-[50-400/1]-V[200,220]-W[50-1600/10]-[KC,KP]	10	50 ～ 1600	10	200 ～ 220	なし	50 ～ 400	KC：中心 / KP：先端	10	1個	-( - )	8日目
MTSJCHN12-[50-400/1]-V[200,220]-W[50-1800/10]-[KC,KP]	11～13.9	50 ～ 1800	12	200 ～ 220	なし	50 ～ 400	KC：中心 / KP：先端	10	1個	-( - )	8日目

基本情報

長さ、ワット数、フランジ有無を選択できる、センサー一体型のヒータです。

規格・納期

規格表

W密度 (W/cm2)	型　式		L 指定1mm単位	V(電圧) 選択	W(ワット数) 指定10W単位	センサ位置 (Kタイプ)選択
	Type	D
2≦W/cm2≦15 W/cm2＝W/｛D×(L－15)×3.14/100｝	MTSJCHN(フランジ無し) MTSJCHA(フランジA形状) MTSJCHB(フランジB形状)	＊6	50～200	200 220	50～ 520	KP：先端 KC：中心
		8	50～400		50～1100
		10			50～1600
		12			50～1800
[ ! ] ワット数Wの指定は、W密度(W/cm2)が、2≦W/cm2≦15の範囲でご指定ください。 [ ! ]＊D6はフランジB形状選択不可

■数量スライド価格（ [ ! ] 1円未満切り捨て）

数量	1～9	10～19	20～30	表示数量超えは価格・出荷日お見積り
値引率	基準単価	5％	10％	表示数量超えは価格・出荷日お見積り

納期

日目出荷

概要・仕様

■特徴
カートリッジヒータと温度センサ（Kタイプ）が一体になった商品です。
ヒータと温度センサを別に設置する必要がないため、スペースのない部分への取り付けに向いています。
また、ヒータ自体の温度をセンサで制御するので、異常発熱によるショートや発火を未然に防ぐことができます。

追加工

商品担当おすすめ

ミスミ

カートリッジヒータ用金型温度調節コントローラ(三相・1CH/単相・2CH)

金型温度調節コントローラです。カートリッジヒータと一緒にご利用ください

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
