角型エアニッパー(ベッセル製)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

角型エアニッパー(ベッセル製)

  • 一部当日出荷可能
通常価格(税別)
17,560円 ~ 32,340円
税込価格
19,316円 ~ 35,574円

【用途】 ・専用スタンドに取り付けてダイレクトゲート切断に ・自動機や冶具...

詳細情報を確認する

(i)ご注意

  • 本体のみの販売となります。ブレードは別売りです。
  • 商品ページからダウンロードできないCADデータは、お手数ですが成形事業部(mp-support@misumi.co.jp)までお問合せ下さい。

型番

未確定6件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

  • CADデータ未対応

Loading...

角型エアニッパ-:関連画像
本商品は日本国内のみの販売となります。
ブレードは別売です。※詳しくは こちら

規格表

角型エアニッパ-:関連画像

・規格表

切断能力Φ
空気消費量
( ㎤/回)
重量
(g)
各部寸法
型式
軟質樹脂
硬質樹脂
銅線
鉄線
A
B
C
D
E
F
G
H
2.0
-
1.0
0.5
45
95
110
23
40
19
40
МЗ×8
17
М3×3.5
MGT-NS3
2.0
-
1.0
0.5
64
135
94
30
30
24
34
М4×10
20
М3×5
MGT-NS5
3.0
2.0
1.6
1.0
116
215
113
36
30
28
18
М4×10
24
М4×5.5
MGT—NS7
4.0
2.6
1.8
1.2
116
215
113
36
30
28
38
М4×10
24
М4×5.5
MGT-NS10L
7.0
5.0
2.6
2.0
230
370
129
45
40
36
19
М5×12
30
М5×10
MGT—NS20
10.0
6.5
3.3
2.8
584
685
170
56
60
46
20
М6×12
40
М4×7
MGT—NS30

・使用空気圧力 MGT−NR3・5・7:0.4〜0.5MPa、 左記以外:0.5〜0.6MPa
・エアー吸入口ネジ径 Rc(PT)1/8 ・適応エアーホース内径 5mm
 表示数量超えはWOSにてご確認ください。

・使用空気圧力 MGT−NR3・5・7:0.4〜0.5MPa、 左記以外:0.5〜0.6MPa
・エアー吸入口ネジ径 Rc(PT)1/8 ・適応エアーホース内径 5mm
 表示数量超えはWOSにてご確認ください。

納期

外形図を表示

型番リスト

型番
空気消費量(cm3/回)
切断能力(軟質樹脂)φ(mm)
切断能力(硬質樹脂)φ(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
45
2.0
-

1個

17,560( 19,316円 )

在庫品1日目

当日出荷可能

64
2.0 ~ 4.0
-

1個

17,560( 19,316円 )

在庫品1日目

当日出荷可能

116
3.0
2

1個

22,160( 24,376円 )

6日目

116
2.0 ~ 4.0
2.6

1個

19,980( 21,978円 )

在庫品1日目

当日出荷可能

230
7
5.0

1個

25,260( 27,786円 )

6日目

584
10.0
6.5

1個

32,340( 35,574円 )

6日目

Loading...

詳細情報

基本情報

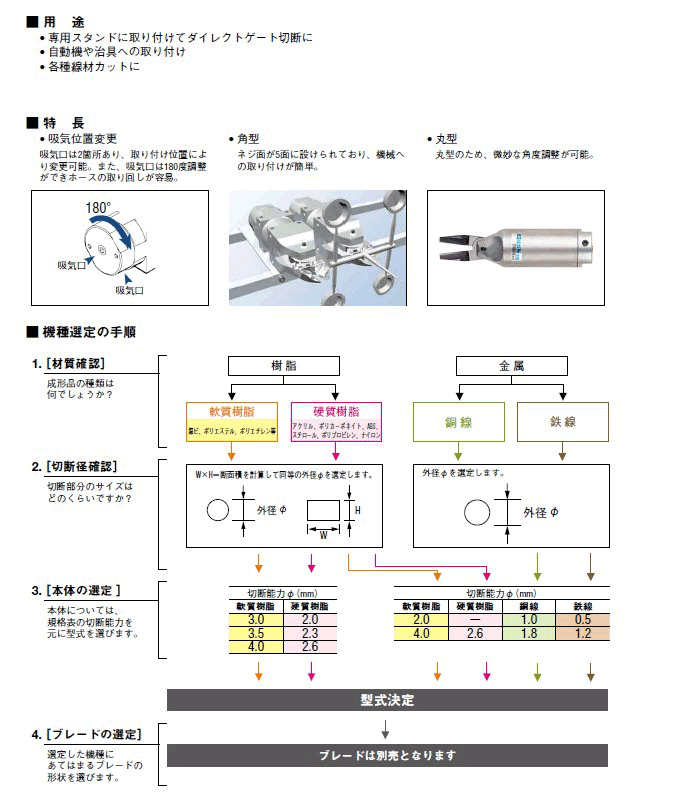

【用途】
・専用スタンドに取り付けてダイレクトゲート切断に
・自動機や冶具への取り付け
・各種線材カットに
【特長】
・吸気位置が変更できます。吸気口は2箇所あり、取り付け位置により変更可能。
また、吸気口は180度調整ができホースの取り回しが容易。
・ネジ面が5面に設けられており、機械への取り付けが簡単。

(i)ご注意

  • 本体のみの販売となります。ブレードは別売りです。
  • 商品ページからダウンロードできないCADデータは、お手数ですが成形事業部(mp-support@misumi.co.jp)までお問合せ下さい。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
