ミスミ

スライドブラケット用パイプジョイント

当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 720円～ 840円

税込価格: 792円～ 924円

【用途】スライドブラケットと丸パイプを接続する為のパイプジョイントです。【...

詳細情報を確認する

分類：

ホルダ

(i)ご注意

本商品の納期等に関して不明点がございましたら、成形事業部（0120-343-615）までお問い合わせください

型番

未確定6件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

My部品表保存

数量：
価格を確認

■ネジ穴1ヶ所（1M5） ■ネジ穴2ヶ所（2M5）

スライドブラケット用パイプジョイント:関連画像

Type	[ M ] 材質	[ S ] 表面処理
FP－FMJT	A6061相当	白アルマイト

本商品は、本カタログに掲載されているチャック板用部品と組み合わせてご使用頂く商品です。
他の商品とは組みつかない場合がありますので、ご注意ください。
パイプをクランプする際はスリット1mm以下を目安に締めつけください。

規格表

型式	－	M
FP－FMJT10	－	2M5

A	B	C	F	E	ℓ	M×P	重量(g)※１	パイプ固定用ボルト (付属品)	型式		M
A	B	C	F	E	ℓ	M×P	重量(g)※１	パイプ固定用ボルト (付属品)	Type	D	M
44	14	20	20	-	10	M5×P0.8	24	M4-8 : 1本	FPーFMJT	10	1M5 (M5ネジ１ヶ所)
48	20	24	22				38	M5-12 : 1本		15
55	24	24	26				44	M6-15 : 1本		20
44	14	20	20	12			20	M4-8 : 1本		10	2M5 (M5ネジ２ヶ所)
48	20	24	22				27	M5-12 : 1本		15
55	24	24	26				24	M6-15 : 1本		20

※１重量はおおよその値です。目安としてお考えください。

納期

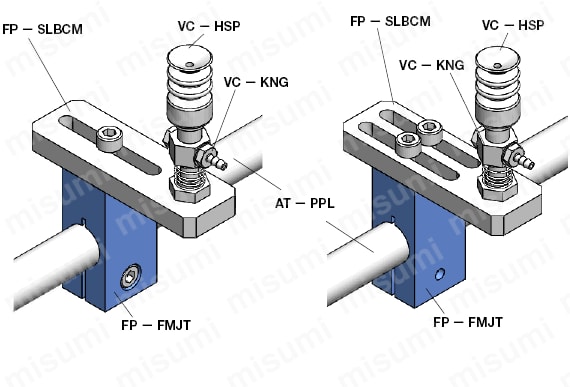

使用例

スライドブラケット用パイプジョイント:関連画像

外形図を表示

絞り込み条件：2 項目の仕様が未選択です

パイプ径 D(φ)

解除
- 10
- 15
- 20
ネジ穴数

解除
- 1
- 2
タイプ

解除
- FP-FMJT
CAD

解除
- 2D
- 3D
出荷日

解除
- すべて
- 当日出荷可能

型番リスト

表示件数:

型番	パイプ径 D(φ)	ネジ穴数	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

FP-FMJT10-1M5	10	1	1個	720円( 792円 )	在庫品1日目当日出荷可能
FP-FMJT10-2M5	10	2	1個	760円( 836円 )	在庫品1日目当日出荷可能
FP-FMJT15-1M5	15	1	1個	760円( 836円 )	在庫品1日目当日出荷可能
FP-FMJT15-2M5	15	2	1個	800円( 880円 )	在庫品1日目当日出荷可能
FP-FMJT20-1M5	20	1	1個	800円( 880円 )	在庫品1日目当日出荷可能
FP-FMJT20-2M5	20	2	1個	840円( 924円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

【用途】
スライドブラケットと丸パイプを接続する為のパイプジョイントです。
【適用商品】
・スライドブラケット（クランプタイプ）はこちらからご購入いただけます。
・スライドブラケット（ネジ穴タイプ）はこちらからご購入いただけます。
・チャック板用丸パイプはこちらからご購入いただけます。

(i)ご注意

本商品の納期等に関して不明点がございましたら、成形事業部（0120-343-615）までお問い合わせください

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
