ハイワットカートリッジヒータ
- 通常価格(税別)
- -
- 税込価格
- -
従来品の4倍のワット密度により、昇温時間を大幅短縮可能です。ハイサイクルな製造...
-
- 最高使用温度(℃)：
- 350
-
- 分類：
- ヒータ
-
- 端子種類：
- なし
(i)ご注意
- ワット密度が高いため、ヒータ取付穴公差をヒータD寸０～+0.03に設定してください。穴が大きい場合、空焚き状態となり、発火・焼ききれの恐れがあります。
- 接続子の接続位置および絶縁チューブの寸法表記を2024年3月に追記いたしました。詳しくは外形図および規格表をご確認ください。

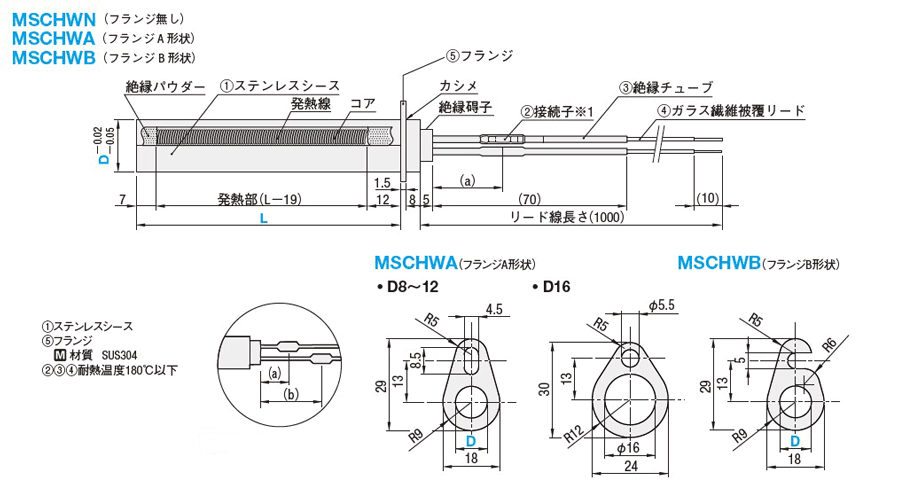

外形図
※1 D8のときは2コの接続子をずらします。
①ステンレスシース
材質 SUS304
耐熱温度 350℃
⑤フランジ
材質 SUS304
④ガラス繊維被覆リード線
耐熱温度 180℃
[ ! ]リード線及びリード線出口部の耐熱温度は本体の耐熱温度に比べて低いので、ご使用の際は耐熱温度を超えない様にご注意ください。
[ ! ]MSCHWBはD16選択不可です。
通常品と本製品で昇温時間の違いがわかる動画はこちら！
規格表
| ワット密度 （W/cm2) | 接続子位置 | 型式 | L 指定1mm単位 | 電圧(V) 選択 | ワット数(W) 指定10W単位 | ||||||||
| a | b | Type | D | ||||||||||
| 15≦W/cm2≦60 W/cm2=W/｛D×(L－19)×3.14/100｝ | 17 | 37 | MSCHWN(フランジ無し) MSCHWA(フランジA形状) MSCHWB(フランジB形状) | 8 | 50~400 | 200 220 | 140～3000 | ||||||
| 22 | 10 | 170～3750 | |||||||||||
| 22 | 12 | 200～5000 | |||||||||||
| 30 | *16 | 50~600 | |||||||||||
[ NG ]D16はMJCHB選択不可

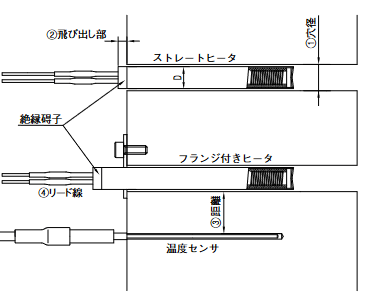

商品情報
①取り付け穴加工
- プレート側の推奨穴径公差はD寸に対しH7またはD＋0.1以内に設定してください。
- ハイワットカートリッジヒーターの場合は、D＋0.03以内で設定してください。
取り付け穴とヒータのクリアランスがこれ以上大きくなると、ヒータが異常発熱状態となり断線、
発火する原因となります。 - 取り付け穴はリーマ加工をお奨めします。
- 放熱を助けるためカートリッジヒータ専用潤滑・焼付防止剤の使用をお奨めします。
プレートからのヒータの飛び出しは異常発熱の原因になりますので避けてください。
（絶縁碍子部分とフランジから飛び出す分は構いません。）
③ヒータと温度センサとの距離
ヒータと温度センサ（熱電対）の距離は10ｍｍ以上が適当です。距離が近すぎる場合、
温度センサが誤作動を起こす場合があります。（センサ一体型を除く）
④リード線の取り扱い
リード線を繰り返し折り曲げると、折れることがありますので、ご注意ください。
[ ! ]リード線の延長は、追加工JCを指定ください。
[ ! ]追加工以外にも延長用として、ヒータ用リード線もご用意しております。
下記の許容電流値とリード線断面積表を参照ください。
| 許容電流 (A) | リード線 断面積 (mm2,sq) |
| 0～7.5 | 0.75 |
| 7.6～12.5 | 1.25 |
| 12.6～ | 2.0 |
| 延長用のヒータ用リード線 | |
| リード線 断面積(mm2) | 型式 |
| 0.75 | 10PACK-GHRS0.75-1000 |
| 1.25 | 10PACK-GHRS1.25-1000 |
| 2.0 | 10PACK-GHRS2-1000 |
追加工
断熱板・ヒータの特注加工
型番リスト
- 表示件数:
| 型番 |
径(φ) |
定格容量(W) |
径(φ) |
電圧(V) |
フランジ形状 |
L(ヒーター長さ)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
～8
|
140 ～ 3000
|
8
|
200 ～ 220
|
A
|
50 ～ 400
| 10 | 1個 | -( -
) | 8日目 | |
10
|
170 ～ 3750
|
10
|
200 ～ 220
|
A
|
50 ～ 400
| 10 | 1個 | -( -
) | 8日目 | |
11～13.9
|
200 ～ 5000
|
12
|
200 ～ 220
|
A
|
50 ～ 400
| 10 | 1個 | -( -
) | 8日目 | |
14～
|
200 ～ 5000
|
16
|
200 ～ 220
|
A
|
50 ～ 600
| 10 | 1個 | -( -
) | 8日目 | |
～8
|
140 ～ 3000
|
8
|
200 ～ 220
|
B
|
50 ～ 400
| 10 | 1個 | -( -
) | 8日目 | |
10
|
170 ～ 3750
|
10
|
200 ～ 220
|
B
|
50 ～ 400
| 10 | 1個 | -( -
) | 8日目 | |
11～13.9
|
200 ～ 5000
|
12
|
200 ～ 220
|
B
|
50 ～ 400
| 10 | 1個 | -( -
) | 8日目 | |
～8
|
140 ～ 3000
|
8
|
200 ～ 220
|
なし
|
50 ～ 400
| 10 | 1個 | -( -
) | 8日目 | |
10
|
170 ～ 3750
|
10
|
200 ～ 220
|
なし
|
50 ～ 400
| 10 | 1個 | -( -
) | 8日目 | |
11～13.9
|
200 ～ 5000
|
12
|
200 ～ 220
|
なし
|
50 ～ 400
| 10 | 1個 | -( -
) | 8日目 | |
14～
|
200 ～ 5000
|
16
|
200 ～ 220
|
なし
|
50 ～ 600
| 10 | 1個 | -( -
) | 8日目 |
Loading...
詳細情報
基本情報
従来品の4倍のワット密度により、昇温時間を大幅短縮可能です。ハイサイクルな製造に対応します。
[ ! ]稼働時は熱伝導ペーストをご使用ください。
(i)ご注意
- ワット密度が高いため、ヒータ取付穴公差をヒータD寸０～+0.03に設定してください。穴が大きい場合、空焚き状態となり、発火・焼ききれの恐れがあります。
- 接続子の接続位置および絶縁チューブの寸法表記を2024年3月に追記いたしました。詳しくは外形図および規格表をご確認ください。
規格・納期
| ワット密度 （W/cm2) | 接続子位置 | 型式 | L 指定1mm単位 | 電圧(V) 選択 | ワット数(W) 指定10W単位 | ||||||||
| a | b | Type | D | ||||||||||
| 15≦W/cm2≦60 W/cm2=W/｛D×(L－19)×3.14/100｝ | 17 | 37 | MSCHWN(フランジ無し) MSCHWA(フランジA形状) MSCHWB(フランジB形状) | 8 | 50~400 | 200 220 | 140～3000 | ||||||
| 22 | 10 | 170～3750 | |||||||||||
| 22 | 12 | 200～5000 | |||||||||||
| 30 | *16 | 50~600 | |||||||||||
[ NG ]D16はMJCHB選択不可
追加工
- ワット密度が高いため、ヒータ取付穴公差をヒータD寸０～+0.03に設定してください。穴が大きい場合、空焚き状態となり、発火・焼ききれの恐れがあります。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
