ミスミ

ソディック　スクリュ抜き治具

当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): 52,000円～ 55,000円

税込価格: 57,200円～ 60,500円

【用途】・ソディック製射出成形機の可塑化シリンダ内のスクリュを抜く際に使用しま...

詳細情報を確認する

用途：

スクリュー用
材質：

SCM435
表面処理：

四三酸化鉄皮膜

(i)ご注意

成形機をメンテナンスする際は、ソディックの取扱説明書を確認した上で、火傷対策や感電防止など安全に十分注意してください。
可塑化モータ、逆止ユニットの取り外しなど、スクリュ抜き作業に必要な準備を実施してください。
在庫限りで販売終了予定の商品です。推奨代替品はありません。

型番

未確定6件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

CADデータ未対応

My部品表保存

数量：
価格を確認

㈱ソディック社監修の元、規格化しました。

ソディック　スクリュ抜き治具

使用方法

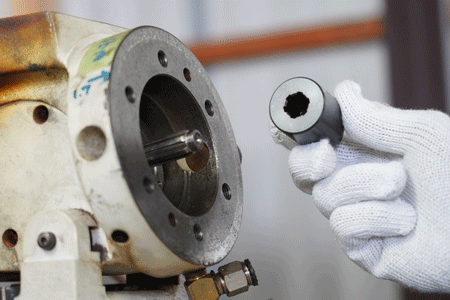

・ソディック製射出成形機の、可塑化シリンダ後端の逆流防止装置とオイルモータを取り外すと、スクリュが見えます。

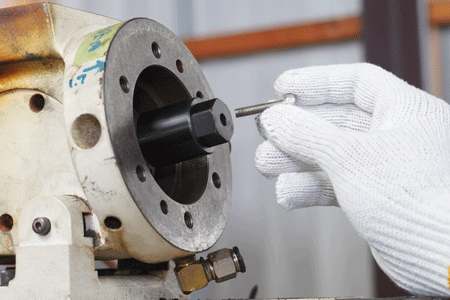

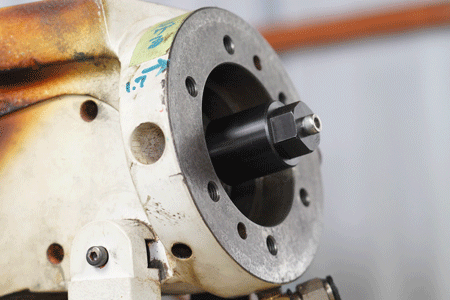

・スクリュ後端に本製品を取り付け、ボルトで固定します。
・モンキーレンチを反時計回りに回すと、スクリューが持ち上がるように抜けていきます。
・抜けない時は、支える手で、抜き方向に補助すると抜けやすくなります。
[ ! ]成形機をメンテナンスする際は、ソディックの取扱説明書を確認した上で、火傷対策や感電防止など安全に十分注意してください。
[ ! ]可塑化モータ、逆止ユニットの取り外しなど、スクリュ抜き作業に必要な準備を実施してください。

使用効果／メリット

スクリュを傷つけることなく、スクリュを抜く作業が、素早く簡単にできるようになります。
本製品を使用せずスクリュを抜こうとすると、スクリュー後端をパイプレンチでかけることになりますが、
パイプレンチを使用すると後端は傷がつくので、ヤスリによる手直しが必要とななるため、本製品のご使用をおすすめいたします。

外形図を表示

絞り込み条件：4 項目の仕様が未選択です

適用スクリュ径(mm)

解除
- 14/18
- 22
- 25
- 28/32
- 40
- 50
幅W(mm)

解除
- 24
- 32
- 36
径D(mm)

解除
- 35
- 40
- 45
- 50
- 58
すべての候補を見る（5件）閉じる
長さL(mm)

解除
- 50
- 55
- 60
- 75
タイプ

解除
- M-SSJ-14-18
- M-SSJ-22
- M-SSJ-25
- M-SSJ-28-32
- M-SSJ-40
- M-SSJ-50
出荷日

解除
- すべて
- 当日出荷可能

型番リスト

表示件数:

型番	適用スクリュ径(mm)	幅W(mm)	径D(mm)	長さL(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

M-SSJ-14-18	14/18	24	35	50	10	1個	52,000円( 57,200円 )	在庫品1日目当日出荷可能
M-SSJ-22	22	24	40	55	10	1個	52,000円( 57,200円 )	在庫品1日目当日出荷可能
M-SSJ-25	25	24	45	55	10	1個	52,000円( 57,200円 )	在庫品1日目当日出荷可能
M-SSJ-28-32	28/32	32	50	60	10	1個	53,000円( 58,300円 )	在庫品1日目当日出荷可能
M-SSJ-40	40	32	50	60	10	1個	54,000円( 59,400円 )	在庫品1日目当日出荷可能
M-SSJ-50	50	36	58	75	10	1個	55,000円( 60,500円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

【用途】
・ソディック製射出成形機の可塑化シリンダ内のスクリュを抜く際に使用します。
【特長】
・㈱ソディック社監修のもと、規格化しました。専用設計により、スクリュスプラインへのダメージを低減します。
【使用効果／メリット】
・スクリュを抜く作業が楽にできます。
・モンキーレンチで回せるようになるため、スクリュを傷つけることなく抜くことができます。
【使用対象】
・ソディック製射出成形機の可塑化シリンダを分解清掃する方におすすめです。

(i)ご注意

成形機をメンテナンスする際は、ソディックの取扱説明書を確認した上で、火傷対策や感電防止など安全に十分注意してください。
可塑化モータ、逆止ユニットの取り外しなど、スクリュ抜き作業に必要な準備を実施してください。
在庫限りで販売終了予定の商品です。推奨代替品はありません。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
