フロースイッチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

ミスミ

ミスミ

フロースイッチ

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
15,000円 ～ 16,000円
税込価格
16,500円 ～ 17,600円

【用途】金型水管に媒体が流れているか否かを検出します。設定値以下の流量になった...

詳細情報を確認する

型番

未確定4件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

  • CADデータ未対応

Loading...

SSWF
SSWFL 警報出力BOX(SBDC4)
のご案内は>>こちら [ ! ]出荷時はNOに結線しています。
[ ! ]NCに変更する場合はSBDC4の

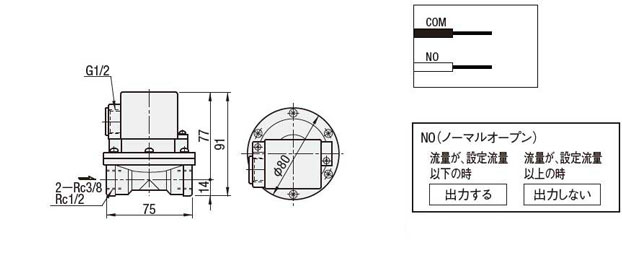

  切替スィッチで変更可能です。 フロースイッチ_図面
配管口径検出可能使用流体使用可能
温度		周辺温度使用圧力リード線取付姿勢型式
A呼称Rc(PT)芯数長さType
10A3/85~20
(L/min)		水5~60℃5~60℃0.03~ 0.5MPa23m水平SSWF10A
15A1/215A
10A3/80.8~5
(L/min)		SSWFL10A
15A1/215A
[ ! ]設備への取付は寸法を必ず確認してください。
[ ! ]耐圧力は1.0MPaですが、使用圧力内で使用してください。
[ ! ]媒体温度は使用可能温度内で設定ください。
[ ! ]流量レンジ選定でお困りの場合はご連絡ください。
[ ! ]メーカー：日本精器 型式：BN-13 Seriesを使用しています。

■流量レンジ選定方法  [ ! ]当選定方法は目安のため、正確な流量値を保証するものではありません。
①温調機メーカー型式と電源周波数を確認
②実機の運転中媒体圧力を確認
③メーカー型式のポンプ性能曲線図を参照し
 揚程(m)÷10＝媒体圧力として流量を確認
④流量÷分岐管系統数＝1系統の想定流量
計算例
右図参考例50Hzの場合
10A(3/8)×4方向 運転中媒体圧力：0.3MPa
ポンプ流量曲線図から35L/min
35(L/min)÷4方向＝1系統8.75(L/min)

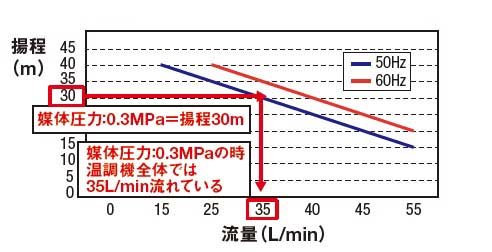

ポンプ流量曲線（参考例） フロースイッチ_流量レンジ選定方法2


■フロースイッチ(SSWF,SSWFL)実配線図　接続先：警報出力BOX(SBDC4)

フロースイッチ_実配線図
SBDC4_用途事例1
SBDC4_用途事例2
SBDC4_用途事例3
外形図・規格表を表示

絞り込み条件：2 項目の仕様が未選択です

すべて解除

  • 流量レンジ(L/min)

    解除
    • 0.8～5
    • 5～20

  • 配管口径

    解除
    • 10A
    • 15A

  • タイプ

    解除
    • SSWF-10A
    • SSWF-15A
    • SSWFL-10A
    • SSWFL-15A

  • 出荷日

    解除
    • すべて
    • 当日出荷可能

型番リスト

表示件数:
  1. 1
型番
流量レンジ(L/min)
配管口径
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5～20
10A

1個

15,000円( 16,500円 )

在庫品1日目

当日出荷可能

5～20
15A

1個

15,000円( 16,500円 )

在庫品1日目

当日出荷可能

0.8～5
10A

1個

16,000円( 17,600円 )

在庫品1日目

当日出荷可能

0.8～5
15A

1個

16,000円( 17,600円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【用途】
金型水管に媒体が流れているか否かを検出します。設定値以下の流量になった場合に、異常を出力できます。
【特徴】
★警報出力ボックスSBDC4に繋げば、即時に流量監視システムが完成します！！

■□拡充希望センサー/デバイス　ご意見投稿フォーム□■>

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

フロースイッチ

フロースイッチ

    【圧力センサー】ディスプレイ付き_液体_MAX80℃_0～10MPa

    【圧力センサー】ディスプレイ付き_液体_MAX80℃_0～10MPa

      【振動センサー】ディスプレイ付き_予知保全

      【振動センサー】ディスプレイ付き_予知保全

        【レベルセンサー(距離/有無)】様々な対象物_超音波式

        【レベルセンサー(距離/有無)】様々な対象物_超音波式

          【距離センサー】25～300mm_光電式

          【距離センサー】25～300mm_光電式

            【レベルセンサー(位置/有無)】樹脂&水&金属_静電容量式

            【レベルセンサー(位置/有無)】樹脂&水&金属_静電容量式

              【位置/有無センサー】金属_近接センサー

              【位置/有無センサー】金属_近接センサー

                【圧力センサー】ディスプレイ付き_液体&気体_MAX80℃_0～2.5MPa

                【圧力センサー】ディスプレイ付き_液体&気体_MAX80℃_0～2.5MPa

                  【圧力センサー】ダイヤル式_液体&気体_MAX80℃_0～10MPa

                  【圧力センサー】ダイヤル式_液体&気体_MAX80℃_0～10MPa

                    漏水検知センサー

                    漏水検知センサー

                      【温度センサー】ダイヤル式_液体＆気体_MAX140℃

                      【温度センサー】ダイヤル式_液体＆気体_MAX140℃

                        【アナログ出力変換器】アナログ(DC4～20mA)→スイッチ出力

                        【アナログ出力変換器】アナログ(DC4～20mA)→スイッチ出力

                          【流量センサー】水&油_MAX180℃

                          【流量センサー】水&油_MAX180℃
                            メーカー ミスミ IFM EFECTOR IFM EFECTOR IFM EFECTOR IFM EFECTOR IFM EFECTOR IFM EFECTOR IFM EFECTOR IFM EFECTOR ミスミ IFM EFECTOR IFM EFECTOR IFM EFECTOR
                            通常価格 15,000円～ 54,010円 72,270円 30,910円 48,950円 16,720円 7,220円 54,010円 28,600円 12,720円～ 22,660円 18,260円 49,830円
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 2日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            種類 センサ本体 センサ本体 センサ本体 センサ本体 センサ本体 センサ本体 センサ本体 センサ本体 センサ本体 センサ本体 センサ本体 変換器 センサ本体
                            測定項目 流量 圧力 振動 距離/有無 距離/有無 位置/有無 位置/有無 圧力 圧力 漏水 温度 - 流量
                            出力信号 スイッチ(ON/OFF)出力 スイッチ(ON/OFF)出力 スイッチ(ON/OFF)出力 / アナログ出力(4～20mA) スイッチ(ON/OFF)出力 / アナログ出力(4～20mA) スイッチ(ON/OFF)出力 スイッチ(ON/OFF)出力 スイッチ(ON/OFF)出力 スイッチ(ON/OFF)出力 スイッチ(ON/OFF)出力 スイッチ(ON/OFF)出力 アナログ出力(4～20mA) スイッチ(ON/OFF)出力 アナログ出力(4～20mA)
                            スイッチ出力 NO NO/NC切替 NO/NC切替 NO/NC切替 NO/NC切替 NO/NC切替 NO NO/NC切替 NO/NC切替 NO/NC切替 NO/NC切替 NO/NC切替 -
                            リード線長さ(m) 3 - - - - - - - - - - - -
