仕様・寸法を表示する

追加工・オプション

ミスミ

型番：MAGC10
エアピッカー/エアグリッパーｴｱｸﾞﾘｯﾊﾟｰ(MAGC)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 27,420円

税込単価: 30,162円

規格追加しました！【用途】・ワークの取出し、搬送等に利用する高機能空気圧式...

分類：

成形品グリッパ

(i)ご注意

【販売終了情報】MAPC16 MAPS22 MAPS32 MAPS34 MAPS42 MAPS46 MAGS10
在庫限りで販売終了予定の商品です。推奨代替品はありません。

型番

MAGC10 解除

My部品表保存

数量：
価格を確認

MAGC10 の仕様・寸法情報

商品情報
型番リスト
詳細情報

商品情報

■用途

・ワークの取出し、搬送等に利用する高機能空気圧式チャックです。

・円筒形のゴム中空体がドーナツ状に膨らみ、ソフトに広い面積で接するので、ワークを傷つけずにしっかりとホールドします。

エアピッカー

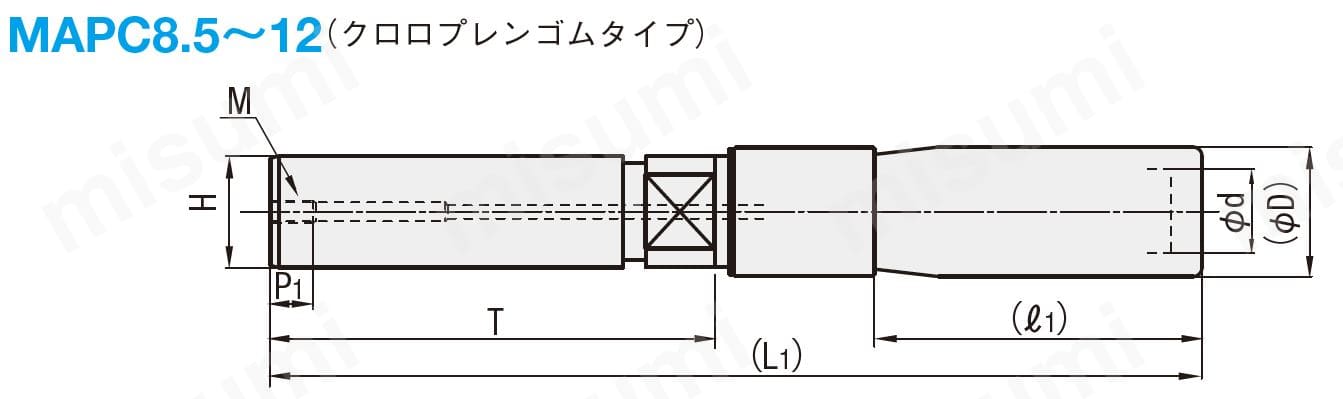

外形図

＊黒枠部がMネジになっており、他型式と異なりサイドのエア供給(他型式m部)がございません。商品画像と外観が異なるため、ご注意下さい。

■規格表　(MAPC8.5～12:クロロプレンゴムタイプ)

ゴムタイプ	(D)	ｄ	(L1)	(ℓ1)	H	T	P1	M	使用最大空気圧 (Mpa)	質量 (g)	推奨可搬質量 (kg)	適用ワーク内径 (φ)	型式
ゴムタイプ	(D)	ｄ	(L1)	(ℓ1)	H	T	P1	M	使用最大空気圧 (Mpa)	質量 (g)	推奨可搬質量 (kg)	適用ワーク内径 (φ)	Type	No.
クロロプレンゴム	8	4	51	17.5	M6	24.5	4	-	0.4	8	0.3	8.5～10	MAPC	8.5
	9.5	4.5	51	17.5	M6	24.5	4	-		12	0.3	10～12		10
	11	6	51	17.5	M8	24.5	6	-		17	1.2	12～16		12

[ ! ]推奨可搬質量は適用ワーク内径が最大値の場合を表しています。（ワーク内径が小さくなるほど、可搬重量は大きくなります）
[ ! ]（）の径は参考寸法です。

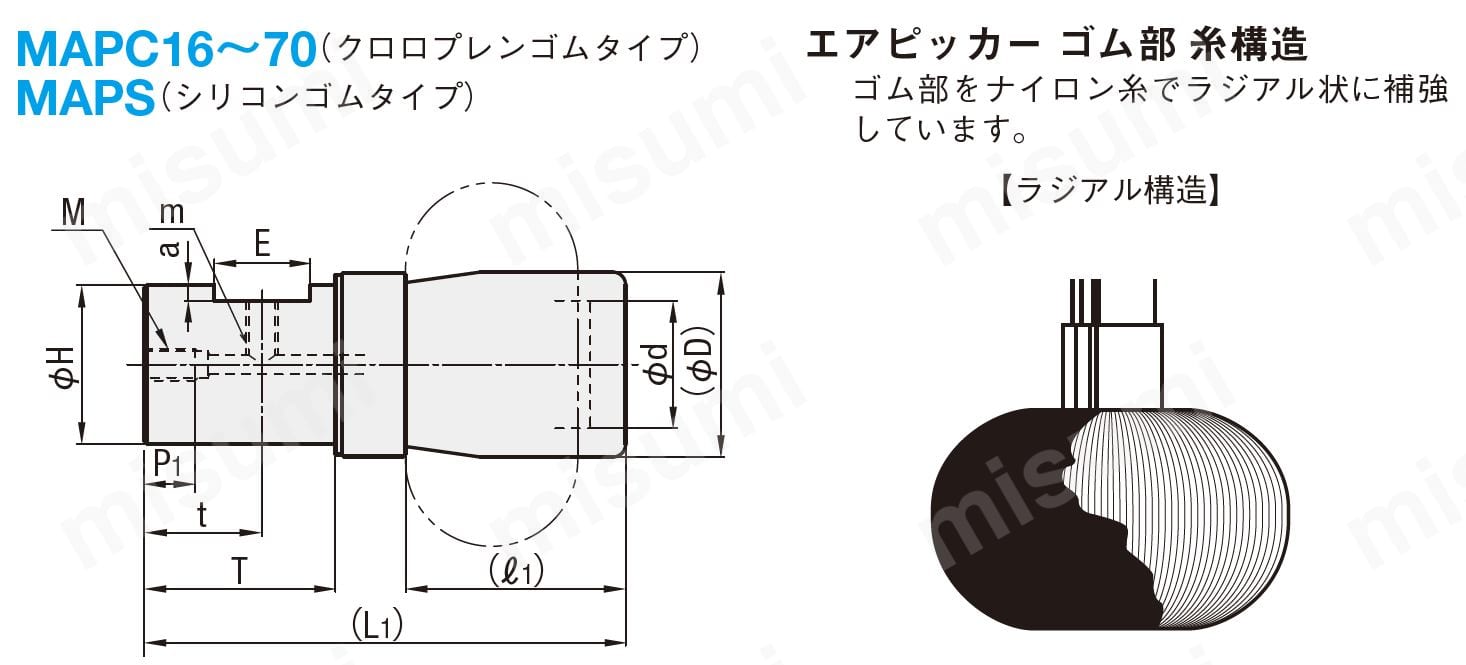

外形図

■規格表　(MAPC16～70:クロロプレンゴムタイプ)

ゴムタイプ	(D)	ｄ	(L1)	(ℓ1)	H	T	t	P1	E	a	M	m	使用最大空気圧 (Mpa)	質量 (g)	推奨可搬質量 (kg)	適用ワーク内径 (φ)	型式
ゴムタイプ	(D)	ｄ	(L1)	(ℓ1)	H	T	t	P1	E	a	M	m	使用最大空気圧 (Mpa)	質量 (g)	推奨可搬質量 (kg)	適用ワーク内径 (φ)	Type	No.
クロロプレンゴム	14	8	52	21	10	22	14	8	12	2	M5	M5	0.4	28	2	16～21	MAPC	16
	19	11	56	22	14	22	14	8	12	2	M5	M5	0.5	60	2.5	21～27		21
	22	14	56	22	17	22	14	8	12	2	M5	M5		85	3	24～32		24
	25	16	55	22	19	22	14	8	12	2	M5	M5		105	3.5	28～36		28
	27	18	64	28	22	25	15	8	14	2	M5	M5		160	6	30～44		30
	29	20	75	34	25	30	18.5	8	15	2.5	M5	M5		245	9	32～52		32
	43.5	30	71	42	34	17.5	12	9	-	-	M6	Rc1/8		180	12	45～65		45
	53.5	40	90	52	44	26	13	6	18	3	M6	M6		370	20	58～85		58
	65.5	50	101	53	54	35	15	10	20	3	M6	M6		610	25	70～105		70

外形図

■規格表　(MAPS22～46:シリコンゴムタイプ)

ゴムタイプ	（D）	d	（L1）	（ℓ1）	H	T	t	P1	E	a	M	m	使用最大空気圧（Mpa）	質量（g）	推奨可搬質量（kg）	適用ワーク内径（φ）	型式
ゴムタイプ	（D）	d	（L1）	（ℓ1）	H	T	t	P1	E	a	M	m	使用最大空気圧（Mpa）	質量（g）	推奨可搬質量（kg）	適用ワーク内径（φ）	Type	No.
シリコンゴム	20	11	56	22	14	22	14	8	12	2	M5	M5	0.22	60	0.6	22～25	MAPS	22
	29	18	66	29	22	25	15	8	14	2	M5	M5	0.22	165	1.3	32～40		32
	31	20	73	32	25	30	18.5	8	15	2.5	M5	M5	0.18	110	1.6	34～42		34
	38	25	73	31	29	29.5	18.5	8	15	2.5	M5	M5		150	1.8	42～48		42
	42	30	68	38	34	17.5	12	9	-	-	M6	Rc1/8		180	3.5	46～58		46

エアグリッパー

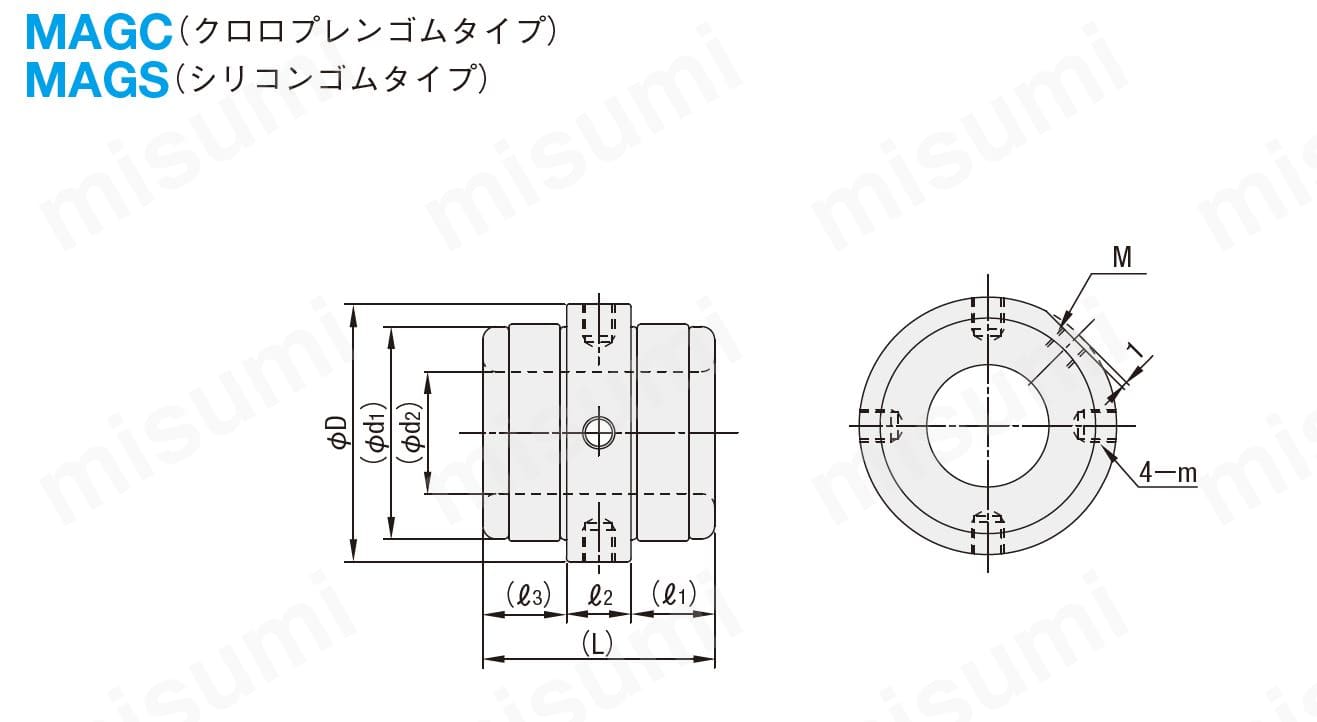

外形図

■規格表

ゴムタイプ	（L）	（ℓ1）	ℓ2	（ℓ3）	D	（d1）	（d2）	M	m	使用最大空気圧（Mpa）	質量（g）	推奨可搬質量（kg）	適用ワーク外径（φ）	型式
ゴムタイプ	（L）	（ℓ1）	ℓ2	（ℓ3）	D	（d1）	（d2）	M	m	使用最大空気圧（Mpa）	質量（g）	推奨可搬質量（kg）	適用ワーク外径（φ）	Type	No.
クロロプレンゴム	36	13	10	13	40	33	19	M5	M5	0.15	60	1.4	5～15	MAGC	5
	48	17.5	13	17.5	60	48	27	M6	M6		145	3.8	10～25		10
	52	19	14	19	70	58	37	M6	M6		210	6	15～35		15
	56	20.5	15	20.5	80	69	48	RC1/8	M8		285	9	20～45		20
シリコンゴム	51	19	13	19	60	49	27	M6	M6		130	1.2	10～25	MAGS	10

[ ! ]推奨可搬質量は適用ワーク外径が最小値の場合を表しています。（ワーク外径が大きくなるほど、可搬重量は大きくなります）
[ ! ]（）の径は参考寸法です。

■使用例

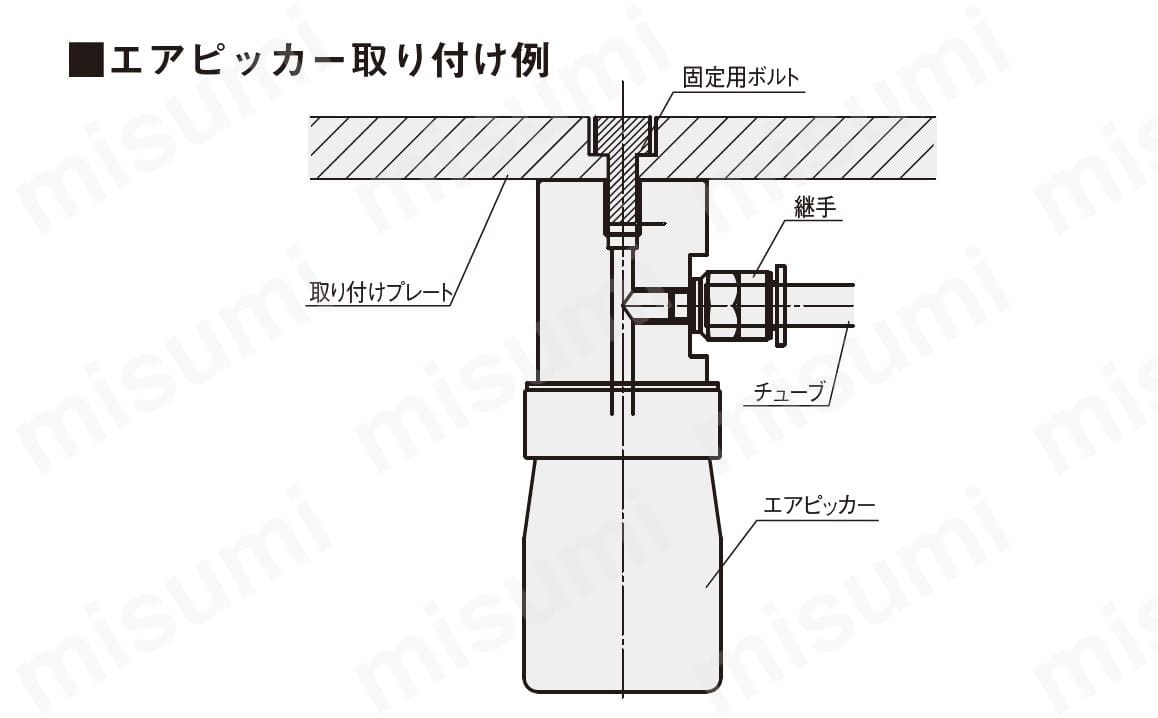

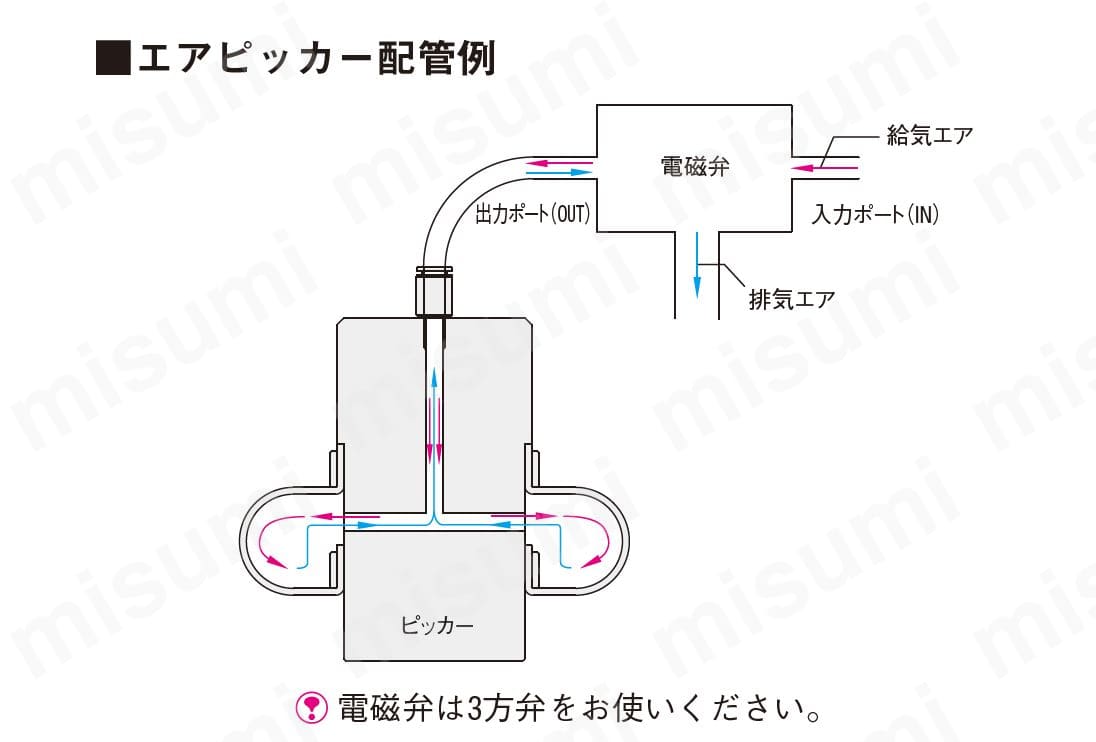

エアピッカー

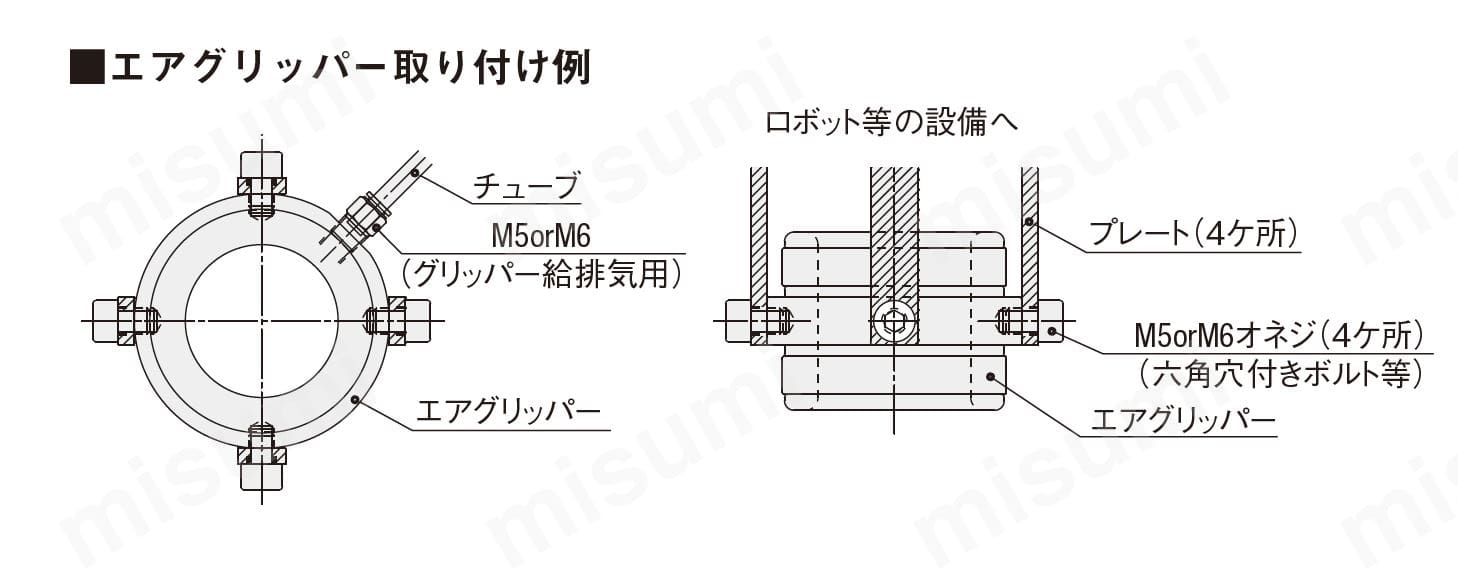

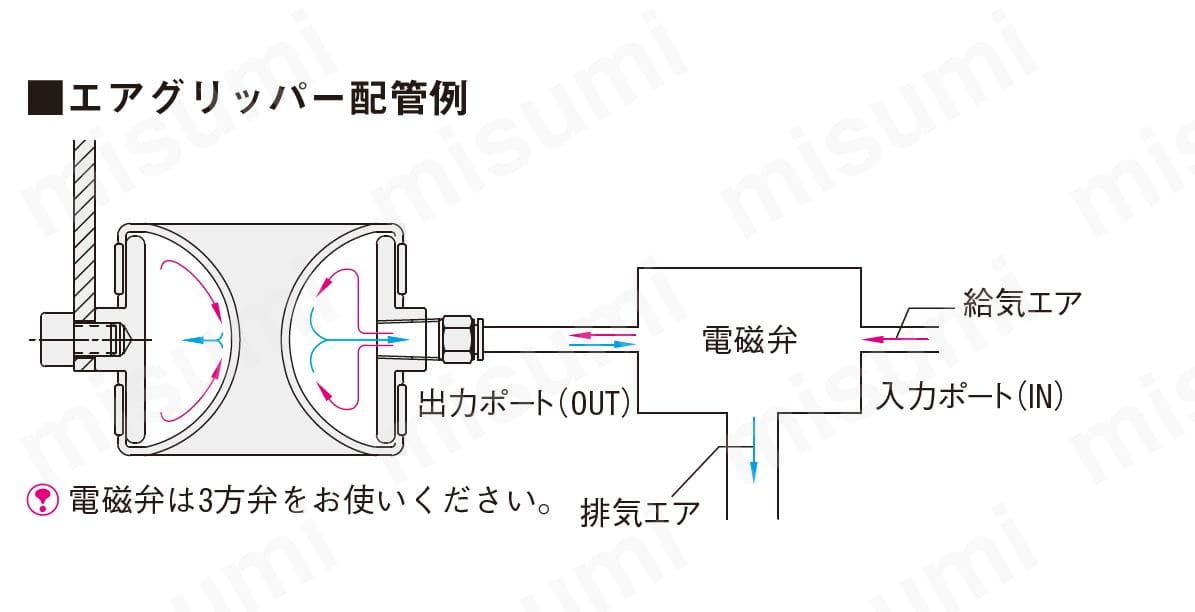

エアグリッパー

規格対照表

ミスミ商品名	ミスミ型式	ブリヂストン品番
エアピッカー	MAPC8.5	P006RCF
エアピッカー	MAPC10	P007RCF
エアピッカー	MAPC12	P009RCF
エアピッカー	MAPC16	P010RCF
エアピッカー	MAPC21	P014RCF
エアピッカー	MAPC24	P017RCF
エアピッカー	MAPC28	P019RCF
エアピッカー	MAPC30	P022RCF
エアピッカー	MAPC32	P025RCF
エアピッカー	MAPC45	P035TCF
エアピッカー	MAPC58	P045TCF
エアピッカー	MAPC70	P055TCF
エアピッカー	MAPS22	P014RSF
エアピッカー	MAPS34	P025RSF
エアピッカー	MAPS42	P030RSF
エアピッカー	MAPS46	P035RSF
エアグリッパー	MAGC5	G020GCF
エアグリッパー	MAGC10	G030GCF
エアグリッパー	MAGC15	G040GCF
エアグリッパー	MAGC20	G050GCF
エアグリッパー	MAGS10	G030GSFX100

型番リスト

表示件数:

型番	No.(呼び)	ゴムタイプ	推奨可搬質量(kg)	適用ワーク内径(φ)	適用ワーク外径(φ)	質量(g)	使用最大空気圧(Mpa)	M	m	仕様	耐熱温度(℃)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MAGC10

1個

27,420円( 30,162円 )

在庫品1日目

当日出荷可能

詳細情報

基本情報

基本情報

規格追加しました！
【用途】
・ワークの取出し、搬送等に利用する高機能空気圧式チャックです。
・円筒形のゴム中空体がドーナツ状に膨らみ、ソフトに広い面積で接するので、ワークを傷つけずにしっかりとホールドします。
【仕様】
・MAPC8.5/10/12はねじ切り箇所が変わるため、商品画像と一部外観が異なります。
　詳しくは外形図・規格表をご確認ください。
・MAPC45/MAPS46はm部がRc1/8となるため、E寸法部はDカットしておりません。
・外形図寸法に加え、MAPC58,/70は上部にM6固定用穴が3点あります。
・クロロプレンゴムの耐熱温度は60℃、シリコンゴムの耐熱温度は100℃となります。

(i)ご注意

【販売終了情報】MAPC16 MAPS22 MAPS32 MAPS34 MAPS42 MAPS46 MAGS10
在庫限りで販売終了予定の商品です。推奨代替品はありません。

類似品

この商品に近い類似品がありませんでした。

商品担当おすすめ

閉じる

MAGC10で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エアピッカー/エアグリッパーの型番MAGC10のページです。
型番MAGC10に関する仕様情報を記載しております。
