ふっ素樹脂フレキホース　継手セレクトタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

新登場！継手を自由に選択！【特長】継手の選択が可能にになりました。・ユニファイ...

詳細情報を確認する

(i)ご注意

ホースNoと継手Noの同数字で組み立て可能です
フェルール継手とフランジ継手の最高使用圧力は0.98MPaまでです
ホースタイプ、長さ、継手をセレクトするシンプルな発注方法です

型番

未確定304件の候補があります。

My部品表保存

数量：
価格を確認

外形図

【商品図】

【継手一覧表】

型番リスト

表示件数:

型番	外径(mm)	内径(mm)	L(ｍｍ)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SUS-TKHTS1-[1200,1500,2000,3000,4000,5000]-RTK1-RTK1	11.3	7.4	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS1-[200-1000/10]-RTK1-RTK1	11.3	7.4	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS2-[1200,1500,2000,3000,4000,5000]-FE2-FE2	11.3	7.4	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS2-[1200,1500,2000,3000,4000,5000]-FE2-RTK2	11.3	7.4	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS2-[1200,1500,2000,3000,4000,5000]-FE2-UNF2	11.3	7.4	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS2-[1200,1500,2000,3000,4000,5000]-GTK2-FE2	11.3	7.4	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS2-[1200,1500,2000,3000,4000,5000]-GTK2-RTK2	11.3	7.4	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS2-[1200,1500,2000,3000,4000,5000]-GTK2-UNF2	11.3	7.4	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS2-[1200,1500,2000,3000,4000,5000]-RTK2-FE2	11.3	7.4	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS2-[1200,1500,2000,3000,4000,5000]-RTK2-RTK2	11.3	7.4	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS2-[1200,1500,2000,3000,4000,5000]-RTK2-UNF2	11.3	7.4	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS2-[1200,1500,2000,3000,4000,5000]-UNF2-FE2	11.3	7.4	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS2-[1200,1500,2000,3000,4000,5000]-UNF2-RTK2	11.3	7.4	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS2-[1200,1500,2000,3000,4000,5000]-UNF2-UNF2	11.3	7.4	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS2-[200-1000/10]-FE2-FE2	11.3	7.4	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS2-[200-1000/10]-FE2-RTK2	11.3	7.4	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS2-[200-1000/10]-FE2-UNF2	11.3	7.4	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS2-[200-1000/10]-GTK2-FE2	11.3	7.4	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS2-[200-1000/10]-GTK2-RTK2	11.3	7.4	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS2-[200-1000/10]-GTK2-UNF2	11.3	7.4	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS2-[200-1000/10]-RTK2-FE2	11.3	7.4	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS2-[200-1000/10]-RTK2-RTK2	11.3	7.4	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS2-[200-1000/10]-RTK2-UNF2	11.3	7.4	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS2-[200-1000/10]-UNF2-FE2	11.3	7.4	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS2-[200-1000/10]-UNF2-RTK2	11.3	7.4	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS2-[200-1000/10]-UNF2-UNF2	11.3	7.4	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS3-[1200,1500,2000,3000,4000,5000]-FE3-FE3	14.5	9.5	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS3-[1200,1500,2000,3000,4000,5000]-FE3-RTK3	14.5	9.5	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS3-[1200,1500,2000,3000,4000,5000]-FE3-UNF3	14.5	9.5	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS3-[1200,1500,2000,3000,4000,5000]-GTK3-FE3	14.5	9.5	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS3-[1200,1500,2000,3000,4000,5000]-GTK3-RTK3	14.5	9.5	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS3-[1200,1500,2000,3000,4000,5000]-GTK3-UNF3	14.5	9.5	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS3-[1200,1500,2000,3000,4000,5000]-RTK3-FE3	14.5	9.5	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS3-[1200,1500,2000,3000,4000,5000]-RTK3-RTK3	14.5	9.5	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS3-[1200,1500,2000,3000,4000,5000]-RTK3-UNF3	14.5	9.5	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS3-[1200,1500,2000,3000,4000,5000]-UNF3-FE3	14.5	9.5	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS3-[1200,1500,2000,3000,4000,5000]-UNF3-RTK3	14.5	9.5	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS3-[1200,1500,2000,3000,4000,5000]-UNF3-UNF3	14.5	9.5	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS3-[200-1000/10]-FE3-FE3	14.5	9.5	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS3-[200-1000/10]-FE3-RTK3	14.5	9.5	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS3-[200-1000/10]-FE3-UNF3	14.5	9.5	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS3-[200-1000/10]-GTK3-FE3	14.5	9.5	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS3-[200-1000/10]-GTK3-RTK3	14.5	9.5	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS3-[200-1000/10]-GTK3-UNF3	14.5	9.5	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS3-[200-1000/10]-RTK3-FE3	14.5	9.5	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS3-[200-1000/10]-RTK3-RTK3	14.5	9.5	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS3-[200-1000/10]-RTK3-UNF3	14.5	9.5	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS3-[200-1000/10]-UNF3-FE3	14.5	9.5	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS3-[200-1000/10]-UNF3-RTK3	14.5	9.5	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS3-[200-1000/10]-UNF3-UNF3	14.5	9.5	200 ～ 1000	1個	-( - )	9日目
SUS-TKHTS4-[1200,1500,2000,3000,4000,5000]-FE4-FE4	19.9	13	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS4-[1200,1500,2000,3000,4000,5000]-FE4-FL4	19.9	13	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS4-[1200,1500,2000,3000,4000,5000]-FE4-RTK4	19.9	13	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS4-[1200,1500,2000,3000,4000,5000]-FE4-UNF4	19.9	13	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS4-[1200,1500,2000,3000,4000,5000]-FL4-FE4	19.9	13	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS4-[1200,1500,2000,3000,4000,5000]-FL4-FL4	19.9	13	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS4-[1200,1500,2000,3000,4000,5000]-FL4-RTK4	19.9	13	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS4-[1200,1500,2000,3000,4000,5000]-FL4-UNF4	19.9	13	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS4-[1200,1500,2000,3000,4000,5000]-GTK4-FE4	19.9	13	1200 ～ 5000	1個	-( - )	9日目
SUS-TKHTS4-[1200,1500,2000,3000,4000,5000]-GTK4-FL4	19.9	13	1200 ～ 5000	1個	-( - )	9日目

基本情報

新登場！継手を自由に選択！
【特長】
継手の選択が可能にになりました。
・ユニファイ規格継手選択できます
・15A(1/2)サイブも追加
・金属製フレキシブルホースに比べて柔軟性に優れています。
・内部ホースはふっ素樹脂（PTFE）を使用しています。
・ホース部はPTFE押し出し成形と同時に密着編組していますので、耐衝撃圧性が向上しています。
【耐熱・耐寒性】
・－54℃～＋200℃の温度条件下において連続使用できます。ただし、本品単体使用時のみ。
【非吸収性】
・PTFEは水分を吸収しませんので、パイプ外側に流体がにじみでてくることはありません。
【保管時寿命】
・PTFEはゴムホースのような経年変質が少なく、保管時の寿命が向上しています。
【使用可能流体】水・油

(i)ご注意

ホースNoと継手Noの同数字で組み立て可能です
フェルール継手とフランジ継手の最高使用圧力は0.98MPaまでです
ホースタイプ、長さ、継手をセレクトするシンプルな発注方法です

規格・納期

規格表ストレート（SUS-TKSTS)

継手呼び径		ホース内径 (φd)	ホース外径 (D)	型式		Ｌ		継手A	継手B
				Type	No	指定10ｍｍ	選択
6A	1/8	4.7	7.7	SUS-TKSTS	1	200~1000	1200 1500 2000 3000 4000 5000	継手一覧より	継手一覧より
8A	1/4	6.3	9.5		2
10A	3/8	7.9	11.3		3
15A	1/2	10.4	13.9		4

規格表柔軟タイプ（SUS-TKHTS)

継手呼び径		ホース内径 (φd)	ホース外径 (D)	型式		Ｌ		継手A	継手B
				Type	No	指定10ｍｍ	選択
6A	1/8	7.4	11.3	SUS-TKHTS	1	200~1000	1200 1500 2000 3000 4000 5000	継手一覧より	継手一覧より
8A	1/4	7.4	11.3		2
10A	3/8	9.5	14.5		3
15A	1/2	13	19.9		4

規格表保護スプリングタイプ（SUS-TKSSPTS)

継手呼び径		ホース内径 (φd)	ホース外径 (D)	型式		Ｌ		継手A	継手B
				Type	No	指定10ｍｍ	選択
8A	1/4	7.4	11.3	SUS-TKSSPTS	5	300~1000	1200 1500 2000 3000 4000 5000	継手一覧より	継手一覧より
10A	3/8	7.4	11.3		6
15A	1/2	9.5	14.5		8

■数量スライド価格（

1円未満切り捨て）

数量区分	標準対応	個別対応大口
数　量	1～9	10～
値引率	基準単価	お見積り

表示数量超えはWOSにてご確認ください。

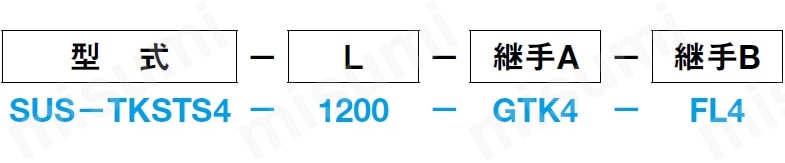

注文例

出荷日

出荷日カウントは土日祝日を除きます。

概要・仕様

■基本仕様

・ストレート　　　 SUS-TKSP/TKSF 仕様と同じ　　
・柔軟タイプ SUS-TKHP/TKHF仕様と同じ
・保護スプリング SUS-TKSSPF仕様と同じ

■継手取り付け早見表

継手呼び径		ホース内径 (φd)	ホース外径 (D)	型式	No	オスネジ	袋ナット（Ｇ）	袋ナット（UNF）


									フェルール	フランジ
6A	1/8	4.7	7.7	SUS-TKSTS 　ｽﾄﾚｰﾄ	1	RTK1	GTK1	UNF1	ー	ー
8A	1/4	6.3	9.5		2	RTK2	GTK2	UNF2	FE2	ー
10A	3/8	7.9	11.3		3	RTK3	GTK3	UNF3	FE3	ー
15A	1/2	10.4	13.9		4	RTK4	GTK4	UNF4	FE4	FL4

継手呼び径		ホース内径 (φd)	ホース外径 (D)	型式	No	オスネジ	袋ナット（Ｇ）	袋ナット（UNF）


									フェルール	フランジ
6A	1/8	7.4	11.3	SUS-TKHTS 　柔軟ﾀｲﾌﾟ	1	RTK1	GTK1	ー	ー	ー
8A	1/4	7.4	11.3		2	RTK2	GTK2	UNF2	FE2	ー
10A	3/8	9.5	14.5		3	RTK3	GTK3	UNF3	FE3	ー
15A	1/2	13	19.9		4	RTK4	GTK4	UNF4	FE4	FL4

継手呼び径		ホース内径 (φd)	ホース外径 (D)	型式	No	オスネジ	袋ナット（Ｇ）	袋ナット（UNF）


									フェルール	フランジ
8A	1/4	6.4	9.5	SUS-TKSSPTS 　保護ｽﾌﾟﾘﾝｸﾞ　　ﾀｲﾌﾟ	5	RTK2	GTK2	UNF2	FE2	ー
10A	3/8	8	11.3		6	RTK3	GTK3	UNF3	FE3	ー
15A	1/2	10.4	13.9		8	RTK4	GTK4	UNF4	FE4	FL4

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
