ミスミ

グンゼエコカバー（標準着脱式断熱カバー）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 12,600円～ 43,200円

税込価格: 13,860円～ 47,520円

【特長】・射出成形機のシリンダ加熱ヒータを断熱化することでエネルギーコストを削...

詳細情報を確認する

(i)ご注意

400℃以上で使用する場合はご相談ください。
初回加熱時に縫製油分と断熱コーティング気化による白煙が発生する事があります（約1時間）
グンゼエコカバーの取り付け時は、成形機とヒータの電源を切って作業してください

型番

未確定24件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

外形図

展開(内側)

商品動画はこちら

型番リスト

表示件数:

型番	内径調整範囲D　min(mm)	内径調整範囲D　max(mm)	カバー幅W(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

GEC-4-1	50	100	50	1個	12,600円( 13,860円 )	在庫品1日目当日出荷可能
GEC-4-2	50	100	75	1個	16,200円( 17,820円 )	在庫品1日目当日出荷可能
GEC-4-4	50	100	110	1個	19,800円( 21,780円 )	在庫品1日目当日出荷可能
GEC-4-6	50	100	155	1個	25,200円( 27,720円 )	在庫品1日目当日出荷可能
GEC-6-1	100	150	50	1個	12,600円( 13,860円 )	在庫品1日目当日出荷可能
GEC-6-2	100	150	75	1個	16,200円( 17,820円 )	在庫品1日目当日出荷可能
GEC-6-4	100	150	110	1個	19,800円( 21,780円 )	在庫品1日目当日出荷可能
GEC-6-6	100	150	155	1個	25,200円( 27,720円 )	在庫品1日目当日出荷可能
GEC-8-1	150	200	50	1個	14,400円( 15,840円 )	在庫品1日目当日出荷可能
GEC-8-2	150	200	75	1個	18,000円( 19,800円 )	在庫品1日目当日出荷可能
GEC-8-4	150	200	110	1個	23,400円( 25,740円 )	在庫品1日目当日出荷可能
GEC-8-6	150	200	155	1個	28,800円( 31,680円 )	在庫品1日目当日出荷可能
GEC-10-2	200	250	75	1個	19,800円( 21,780円 )	在庫品1日目当日出荷可能
GEC-10-4	200	250	110	1個	27,000円( 29,700円 )	在庫品1日目当日出荷可能
GEC-10-6	200	250	155	1個	32,400円( 35,640円 )	在庫品1日目当日出荷可能
GEC-12-2	250	300	75	1個	23,400円( 25,740円 )	在庫品1日目当日出荷可能
GEC-12-4	250	300	110	1個	30,600円( 33,660円 )	在庫品1日目当日出荷可能
GEC-12-6	250	300	155	1個	39,600円( 43,560円 )	在庫品1日目当日出荷可能
GEC-14-2	300	350	75	1個	25,200円( 27,720円 )	在庫品1日目当日出荷可能
GEC-14-4	300	350	110	1個	32,400円( 35,640円 )	在庫品1日目当日出荷可能
GEC-14-6	300	350	155	1個	41,400円( 45,540円 )	在庫品1日目当日出荷可能
GEC-16-2	350	400	75	1個	27,000円( 29,700円 )	在庫品1日目当日出荷可能
GEC-16-4	350	400	110	1個	34,200円( 37,620円 )	在庫品1日目当日出荷可能
GEC-16-6	350	400	155	1個	43,200円( 47,520円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・射出成形機のシリンダ加熱ヒータを断熱化することでエネルギーコストを削減します。
・耐熱マジックファスナーを採用することで、特別な工事が必要なく、簡単に着脱できます。
・24種類の標準品（モジュラー）を組み合わせることで、ほとんどの成形機に対応可能です。
・高断熱素材を使用しており、内側（高温側）の耐熱温度は約1000℃です。
・ムダな放熱を抑える事で、空調の省エネ化にも効果があります。
・内側は電気絶縁性があるので、ヒータ表面への直接カバーが可能です。
・アスベストは一切使用していません。

(i)ご注意

400℃以上で使用する場合はご相談ください。
初回加熱時に縫製油分と断熱コーティング気化による白煙が発生する事があります（約1時間）
グンゼエコカバーの取り付け時は、成形機とヒータの電源を切って作業してください

概要・仕様

■概要・特長

■省エネ効果
　・ヒーター電力を20～50%低減します。
　・省エネ効果金額から約2年で投資回収可能です。（成形条件による）
　・発売開始から約20年、数百社、数千台への取付実績があります。

　＜実績例＞

成形樹脂	型締力	消費電力				効果金額 (試算)	CO₂排出削減 (試算)
	型締力	取り付け前	取付後	低減電力	改善率	効果金額 (試算)	CO₂排出削減 (試算)
	t	kW	kW	kW	%	円/年	kg/年
アクリル	50	0.65	0.44	0.21	32%	22,680	708
POM	100	1.43	0.98	0.45	31%	48,600	1,516
PPGT	160	2.84	1.64	1.20	42%	129,600	4,044
PS	300	1.68	0.77	0.91	54%	98,280	3,066
PS	350	2.47	1.35	1.12	45%	120,960	3,774
PS	450	2.39	1.53	0.86	36%	92,880	2,898
ノリル	850	5.15	3.11	2.04	40%	220,320	6,874

[ ! ]効果は成形条件により変化します。
[ ! ]消費電力：エコカバーを取り付けた部位での前後比較です。
[ ! ]効果金額：生産時間24h/日、稼働日25日/月、電気単価15円/kWhで試算しています。
[ ! ]CO2排出削減：生産時間24h/日、稼働日25日/月、0.468kg/kWhで試算しています。

■選定方法
　・業者による寸法測定や専用設計、打合せは不要です。
　・全24種類（7種類の径、3～4種類の幅）の組み合わせでほとんどの成形機に対応します。

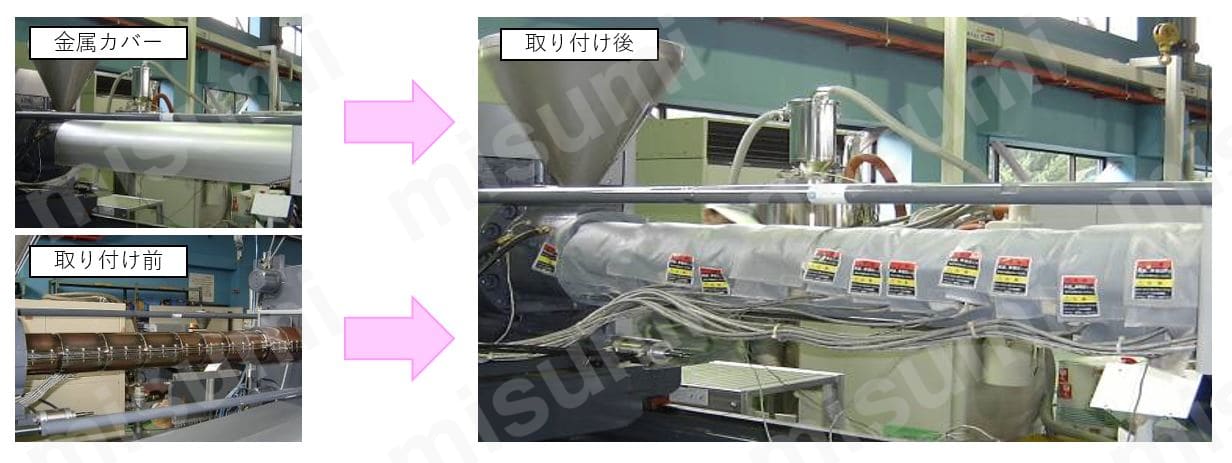

　　エコカバー取付前後比較写真

　＜選定順序イメージ＞

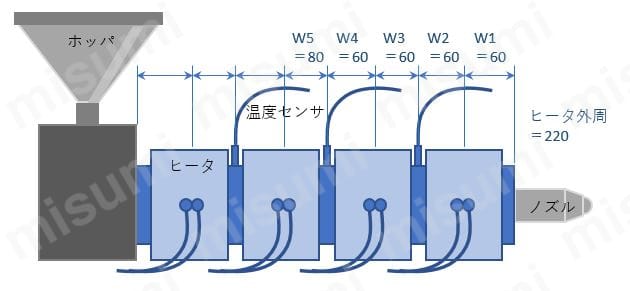

　　　エコカバー選定イメージAA

　　　①温度センサとヒータ間隔（W1、W2、・・・）を測定する。
　　　②ヒータ外周寸法を測定し直径（外周÷3.14）を計算する。
　　　　（その他干渉物がある場合は考慮に入れてください。）
　　　③エコカバーの型式を決定する。

　　　　　選定例）ヒータ外周が220㎜、センサとヒータの間隔がそれぞれW1＝60、W2＝60、W3＝60、W4＝60、W5＝80㎜だった場合
　　　　　　　・径を決定（エコカバーの径は50㎜の調整幅があります。）
　　　　　　　　　外周220÷3.14≒径70　
　　　　　　　　　→調整範囲が50～100のエコカバーを選定
　　　　　　　・幅を決定（エコカバーの幅は50、75、110、155㎜の4種類あり、それぞれ約-20㎜の隙間に通すことが可能です。）
　　　　　　　　　→60㎜は55～75㎜の間なので、幅75を選定
　　　　　　　　　→80㎜は75㎜より大きく、90～110㎜より小さいので、幅75㎜を選定
　　　　　　　　　　[ ! ]ノズル側は樹脂が付着しやすいため、はみ出さないように幅の狭い55㎜を選定
　　　　　　　　　　[ ! ]W2～W4のようにエコカバーの幅より狭い間隔が続く場合は取り付けにくいため、交互に幅の狭いエコカバーを選定
　　　　　　　・製品リストから型式を決定　
　　　　　　　　　→W1部　GEC-4-1
　　　　　　　　　　W2部　GEC-4-2
　　　　　　　　　　W3部　GEC-4-1
　　　　　　　　　　W4部　GEC-4-2
　　　　　　　　　　W5部　GEC-4-2

■取付方法
　・内面材料は耐熱約1000℃の材料を使用しています。
　・特殊耐熱マジックテープ採用により高い耐久性/耐熱性と容易な着脱性を実現します。

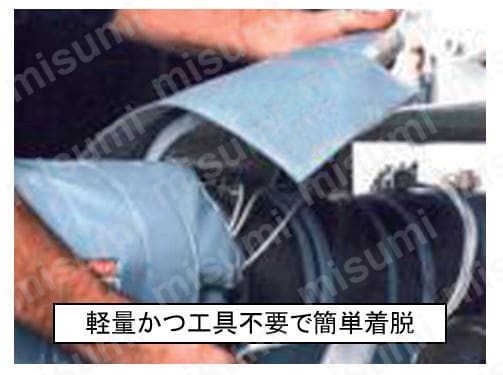

　　エコカバー軽量工具不要簡単着脱

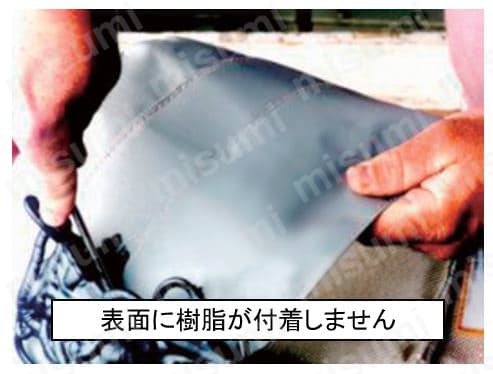

　・外面はふっ素コーティング処理により付着樹脂の張り付きを防止します。
　　　エコカバーふっ素コーティング写真

　　＜取付方法＞
　　　・ホッパ側から順次取り付けてください。
　　　　　[ ! ]一部金属製マジックテープを使用しておりますので、手に刺さらないよう注意して作業してください。
　　　　　[ ! ]金属製マジックテープが通電部と接触するとショートの恐れがありますので、接触しないことを確認して取り付けてください。

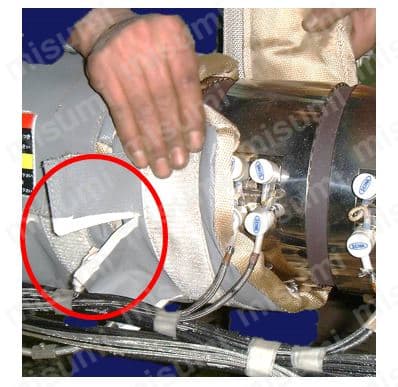

　　　・フラップ部は各配線が通るように切り込みを入れ、必要に応じてテープなどで保護してください。

　　　　エコカバーフラップ切り込み画像

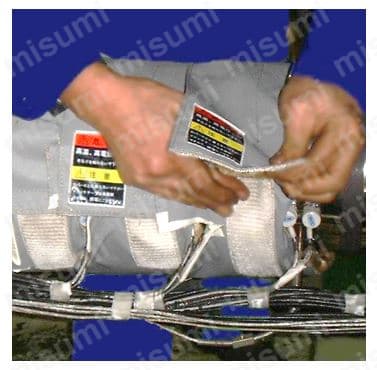

　　　・隣接するカバーはフラップ部を重ねて取り付けてください。
　　　　　エコカバーフラップ重ね合わせ画像

■安全性

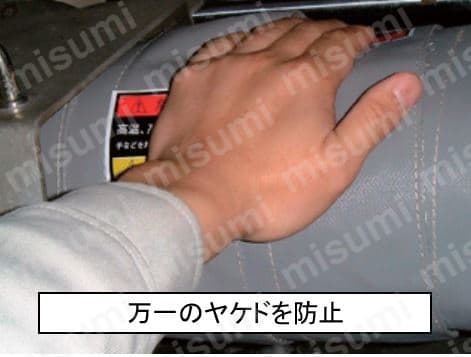

　・高い断熱性により万一のヤケドを防止します。
　　　エコカバーヤケド防止効果画像

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
