ガス抜きストレートエジェクタピン -ダイス鋼SKD61/面カット/全長，軸径・全長指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.57

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(1件)

通常価格(税別): -

税込価格: -

ダイス鋼SKD61・面カット・軸径/全長指定タイプのガス抜きストレートエジェク...

詳細情報を確認する

材質：

SKD61
表面処理：

なし
ツバ厚：

4mm(T4)
全長公差（代表公差）：

+0.02/0 or +0.05/0
形状タイプ：

ガス抜き
先端形状：

なし
刻印文字タイプ：

なし
刻印文字数：

なし

型番

未確定105件の候補があります。

My部品表保存

数量：
価格を確認

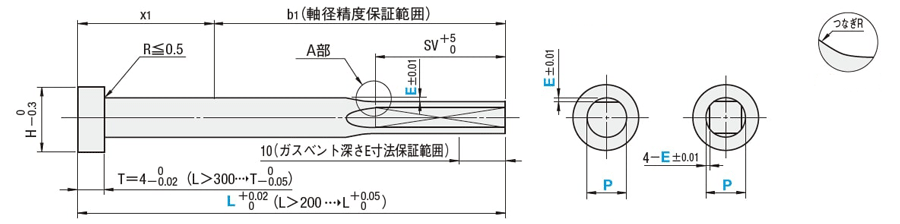

外形図
型番リスト
詳細情報
カタログ

外形図

軸径精度・母材硬度保証範囲（詳細>>こちら）

1面カット

4面カット

A部拡大図

型式		ツバ厚	[ T ]P公差
１面カット	4面カット
GW－EPDS－L GW－EPDBS	GWS－EPDS－L GWS－EPDBS	4mm（T4）	0 -0.005
GW－EPD－L GW－EPDB	GWS－EPD－L GWS－EPDB		-0.01 -0.02

P	SV
P	40≦L＜60	60≦L＜105	L≧105
3.00～ 4.99	15	30	30
5.00～ 9.99	30	30	50
10.00～13.00	30	50	50

[ M ]材質 SKH51

[ H ]硬度 58～60HRC

軸径精度・母材硬度保証範囲（詳細>>こちら）
（軸径精度保証範囲は、ガスベントを除く軸径部のみです。）

型番リスト

表示件数:

型番	ガス抜き形状	D/P（軸径）(mm)	軸径公差（代表公差）	No.(呼び径)(mm)	L(全長)(mm)	タイプ	E(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

GW-EPD-L3-[40-300/0.01]-E[0.02-0.05/0.01]	1面カット	3	-0.01/-0.02	-	40 ～ 300	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPD-L3.5-[40-300/0.01]-E[0.02-0.05/0.01]	1面カット	3.5	-0.01/-0.02	-	40 ～ 300	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPD-L4-[40-300/0.01]-E[0.02-0.05/0.01]	1面カット	4	-0.01/-0.02	-	40 ～ 300	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPD-L4.5-[40-300/0.01]-E[0.02-0.05/0.01]	1面カット	4.5	-0.01/-0.02	-	40 ～ 300	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPD-L5-[40-500/0.01]-E[0.02-0.05/0.01]	1面カット	5	-0.01/-0.02	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPD-L5.5-[40-500/0.01]-E[0.02-0.05/0.01]	1面カット	5.5	-0.01/-0.02	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPD-L6-[40-500/0.01]-E[0.02-0.05/0.01]	1面カット	6	-0.01/-0.02	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPD-L6.5-[40-500/0.01]-E[0.02-0.05/0.01]	1面カット	6.5	-0.01/-0.02	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPD-L7-[40-500/0.01]-E[0.02-0.05/0.01]	1面カット	7	-0.01/-0.02	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPD-L8-[40-500/0.01]-E[0.02-0.05/0.01]	1面カット	8	-0.01/-0.02	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPD-L9-[40-500/0.01]	1面カット	9	-0.01/-0.02	-	40 ～ 500	全長指定タイプ	-	10	1個	-( - )	3日目
GW-EPD-L10-[40-500/0.01]-E[0.02-0.05/0.01]	1面カット	10	-0.01/-0.02	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPD-L12-[40-500/0.01]-E[0.02-0.05/0.01]	1面カット	12	-0.01/-0.02	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPD-L13-[40-500/0.01]-E[0.02-0.05/0.01]	1面カット	13	-0.01/-0.02	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDB3.5-[40-300/0.01]-P[3-3.49/0.01]-E[0.02-0.05/0.01]	1面カット	3 ～ 3.49	-0.01/-0.02	3.5	40 ～ 300	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDB4-[40-300/0.01]-P[3.5-3.99/0.01]-E[0.02-0.05/0.01]	1面カット	3.5 ～ 3.99	-0.01/-0.02	4	40 ～ 300	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDB4.5-[40-300/0.01]-P[4-4.49/0.01]-E[0.02-0.05/0.01]	1面カット	4 ～ 4.49	-0.01/-0.02	4.5	40 ～ 300	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDB5-[40-400/0.01]-P[4.5-4.99/0.01]-E[0.02-0.05/0.01]	1面カット	4.5 ～ 4.99	-0.01/-0.02	5	40 ～ 400	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDB5.5-[40-500/0.01]-P[5-5.49/0.01]-E[0.02-0.05/0.01]	1面カット	5 ～ 5.49	-0.01/-0.02	5.5	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDB6-[40-500/0.01]-P[5.5-5.99/0.01]-E[0.02-0.05/0.01]	1面カット	5.5 ～ 5.99	-0.01/-0.02	6	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDB6.5-[40-500/0.01]-P[6-6.49/0.01]-E[0.02-0.05/0.01]	1面カット	6 ～ 6.49	-0.01/-0.02	6.5	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDB7-[40-500/0.01]-P[6.5-6.99/0.01]-E[0.02-0.05/0.01]	1面カット	6.5 ～ 6.99	-0.01/-0.02	7	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDB8-[40-500/0.01]-P[7-7.99/0.01]-E[0.02-0.05/0.01]	1面カット	7 ～ 7.99	-0.01/-0.02	8	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDB10-[40-500/0.01]-P[8-9.99/0.01]-E[0.02-0.05/0.01]	1面カット	8 ～ 9.99	-0.01/-0.02	10	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDB12-[40-500/0.01]-P[10-11.99/0.01]-E[0.02-0.05/0.01]	1面カット	10 ～ 11.99	-0.01/-0.02	12	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDB13-[40-500/0.01]-P[12-12.99/0.01]-E[0.02-0.05/0.01]	1面カット	12 ～ 12.99	-0.01/-0.02	13	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDBS3.5-[40-300/0.01]-P[3-3.49/0.01]-E[0.02-0.05/0.01]	1面カット	3 ～ 3.49	0/-0.005	3.5	40 ～ 300	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDBS4-[40-300/0.01]-P[3.5-3.99/0.01]-E[0.02-0.05/0.01]	1面カット	3.5 ～ 3.99	0/-0.005	4	40 ～ 300	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDBS4.5-[40-300/0.01]-P[4-4.49/0.01]-E[0.02-0.05/0.01]	1面カット	4 ～ 4.49	0/-0.005	4.5	40 ～ 300	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDBS5-[40-400/0.01]-P[4.5-4.99/0.01]-E[0.02-0.05/0.01]	1面カット	4.5 ～ 4.99	0/-0.005	5	40 ～ 400	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDBS5.5-[40-500/0.01]-P[5-5.49/0.01]-E[0.02-0.05/0.01]	1面カット	5 ～ 5.49	0/-0.005	5.5	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDBS6-[40-500/0.01]-P[5.5-5.99/0.01]-E[0.02-0.05/0.01]	1面カット	5.5 ～ 5.99	0/-0.005	6	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDBS6.5-[40-500/0.01]-P[6-6.49/0.01]-E[0.02-0.05/0.01]	1面カット	6 ～ 6.49	0/-0.005	6.5	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDBS7-[40-500/0.01]-P[6.5-6.99/0.01]-E[0.02-0.05/0.01]	1面カット	6.5 ～ 6.99	0/-0.005	7	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDBS8-[40-500/0.01]-P[7-7.99/0.01]-E[0.02-0.05/0.01]	1面カット	7 ～ 7.99	0/-0.005	8	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDBS10-[40-500/0.01]-P[8-9.99/0.01]-E[0.02-0.05/0.01]	1面カット	8 ～ 9.99	0/-0.005	10	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDBS12-[40-500/0.01]-P[10-11.99/0.01]-E[0.02-0.05/0.01]	1面カット	10 ～ 11.99	0/-0.005	12	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDBS13-[40-500/0.01]-P[12-12.99/0.01]-E[0.02-0.05/0.01]	1面カット	12 ～ 12.99	0/-0.005	13	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDS-L3-[40-300/0.01]-E[0.02-0.05/0.01]	1面カット	3	0/-0.005	-	40 ～ 300	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDS-L3.5-[40-300/0.01]-E[0.02-0.05/0.01]	1面カット	3.5	0/-0.005	-	40 ～ 300	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDS-L4-[40-300/0.01]-E[0.02-0.05/0.01]	1面カット	4	0/-0.005	-	40 ～ 300	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDS-L4.5-[40-300/0.01]-E[0.02-0.05/0.01]	1面カット	4.5	0/-0.005	-	40 ～ 300	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDS-L5-[40-400/0.01]-E[0.02-0.05/0.01]	1面カット	5	0/-0.005	-	40 ～ 400	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDS-L5.5-[40-500/0.01]-E[0.02-0.05/0.01]	1面カット	5.5	0/-0.005	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDS-L6-[40-500/0.01]-E[0.02-0.05/0.01]	1面カット	6	0/-0.005	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDS-L6.5-[40-500/0.01]-E[0.02-0.05/0.01]	1面カット	6.5	0/-0.005	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDS-L7-[40-500/0.01]-E[0.02-0.05/0.01]	1面カット	7	0/-0.005	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDS-L8-[40-500/0.01]-E[0.02-0.05/0.01]	1面カット	8	0/-0.005	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDS-L9-[0.02-0.05/0.01]	1面カット	9	0/-0.005	-	0.02 ～ 0.05	全長指定タイプ	-	10	1個	-( - )	3日目
GW-EPDS-L9-[40-500/0.01]	1面カット	9	0/-0.005	-	40 ～ 500	全長指定タイプ	-	10	1個	-( - )	3日目
GW-EPDS-L10-[40-500/0.01]-E[0.02-0.05/0.01]	1面カット	10	0/-0.005	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDS-L12-[40-500/0.01]-E[0.02-0.05/0.01]	1面カット	12	0/-0.005	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GW-EPDS-L13-[40-500/0.01]-E[0.02-0.05/0.01]	1面カット	13	0/-0.005	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個	-( - )	3日目
GWS-EPD-L3-[40-300/0.01]-E[0.03-0.05/0.01]	4面カット	3	-0.01/-0.02	-	40 ～ 300	全長指定タイプ	0.03 ～ 0.05	10	1個	-( - )	3日目
GWS-EPD-L3.5-[40-300/0.01]-E[0.03-0.05/0.01]	4面カット	3.5	-0.01/-0.02	-	40 ～ 300	全長指定タイプ	0.03 ～ 0.05	10	1個	-( - )	3日目
GWS-EPD-L4-[40-300/0.01]-E[0.03-0.05/0.01]	4面カット	4	-0.01/-0.02	-	40 ～ 300	全長指定タイプ	0.03 ～ 0.05	10	1個	-( - )	3日目
GWS-EPD-L4.5-[40-300/0.01]-E[0.03-0.05/0.01]	4面カット	4.5	-0.01/-0.02	-	40 ～ 300	全長指定タイプ	0.03 ～ 0.05	10	1個	-( - )	3日目
GWS-EPD-L5-[40-500/0.01]-E[0.03-0.05/0.01]	4面カット	5	-0.01/-0.02	-	40 ～ 500	全長指定タイプ	0.03 ～ 0.05	10	1個	-( - )	3日目
GWS-EPD-L5.5-[40-500/0.01]-E[0.03-0.05/0.01]	4面カット	5.5	-0.01/-0.02	-	40 ～ 500	全長指定タイプ	0.03 ～ 0.05	10	1個	-( - )	3日目
GWS-EPD-L6-[40-500/0.01]-E[0.03-0.05/0.01]	4面カット	6	-0.01/-0.02	-	40 ～ 500	全長指定タイプ	0.03 ～ 0.05	10	1個	-( - )	3日目

基本情報

ダイス鋼SKD61・面カット・軸径/全長指定タイプのガス抜きストレートエジェクタピンです。

規格・納期

■全長指定タイプ

ツバ厚4mm		型式		指定0.01mm単位
H	T	Type	P	L	E
6	4	1面カット GW－EPDS−L GW−EPD−L 4面カット GWS－EPDS−L GWS−EPD−L	3	40.00～300.00	1面カット 0.02～0.05 4面カット 0.03～0.05
7			3.5
			4
8			4.5
			5	40.00～400.00(500.00)
9			5.5	40.00～500.00
			6
10			6.5
			7
11			8
14			9
15			10
17			12
18			13
[ ! ]L寸(　)サイズはGW(S)－EPD－Lのみの規格となります。

■軸径・全長指定タイプ

ツバ厚4mm		型式		指定単位0.01mm
H	T	Type	No.	L	P	E
7	4	1面カット GW－EPDBS GW−EPDB 4面カット GWS－EPDBS GWS−EPDB	3.5	40.00～300.00	3.00～3.49	1面カット 0.02～0.05 4面カット 0.03～0.05
7			4		3.50～3.99
8			4.5		4.00～4.49
8			5	40.00～400.00	4.50～4.99
9			5.5	40.00～500.00	5.00～5.49
9			6		5.50～5.99
10			6.5		6.00～6.49
10			7		6.50～6.99
11			8		7.00～7.99
15			10		8.00～9.99
17			12		10.00～11.99
18			13		12.00～12.99

注文例

型式	－	L	－	P	－	E
GW－EPD－L5 GWS－EPDBS5	－－	270.50 268.30	－	P4.50	－－	E0.03 E0.03

出荷日

日目出荷

追加工

型式	－	L	－	P	－	E	－	(KC・WKC…etc.)
GWS－EPDBS5	－	268.30	－	P4.50	－	E0.03	－	HC6.0

[ NG ]NHC・NHNは緊急出荷サービス（ストーク）不可

ツバカット加工の
指定単位について

(1)ツバカット加工を軸径に合わせて指定する時

指定単位
GW－EPDS−L・
GW−EPD−L・
GWS−EPDS−L・GWS−EPD−L
0.05mm単位可

GW−EPDBS・
GW−EPDB・
GWS−EPDBS・
GWS−EPDB
0.005mm単位可

(2)ツバカット加工を自由に指定する時

指定単位 0.1mm

追加工	記号	詳細
	KC	1面ツバカット P/2≦KC＜H/2
	WKC	2面ツバカット P/2≦WKC＜H/2
	KAC KBC	寸法違いツバカット P/2≦KAC＜H/2 KBC＝指定0.1mm単位のみ KAC＜KBC＜H/2
	RKC	2面(直角)ツバカット P/2≦RKC＜H/2
	DKC	3面ツバカット P/2≦DKC＜H/2
	SKC	4面ツバカット P/2≦SKC＜H/2
	KGC	2面ツバカット(角度) P/2≦KGC＜H/2 AG＝指定1°単位 0＜AG＜360
	KTC	3面ツバカット 120°振分け P/2≦KTC＜H/2

追加工	記号	詳細
	HC	ツバ径変更 HC＝指定0.1mm単位 [ ! ]P＋1≦HC＜H
	HCC	ツバ径変更(精密) HCC＝指定0.1mm単位 [ ! ]P＋1≦HCC＜H−0.3
	TC	ツバ厚変更 TC＝指定0.1mm単位 [ ! ]2.0≦TC＜4 (L寸は指定寸法通り) [ ! ]4−TC≦Lmax.−L
	NC	ノック穴加工 [ ! ]H≧4に適用 [ NG ]NHC・NHN以外の併用不可
	NCW	ノック穴＋スプリングピン打込加工 [ ! ]H≧4に適用 [ NG ]NHC・NHN以外の併用不可
	NHC	ツバ裏部ナンバリング指定範囲・指定方法は>>こちら [ NG ]SKC併用不可
	NHN	ツバ裏部ナンバリング(自動連番) 指定範囲・指定方法は>>こちら [ NG ]SKC併用不可

追加工詳細>>こちら

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ガス抜きストレートエジェクタピン -ダイス鋼SKD61/面カット/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -ダイス鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-	ガス抜きフィルター付エジェクタピン -ツバ厚4mm/ハイス鋼SKH51/全長指定タイプ-	ガス抜きフィルター付エジェクタピン先端加工用 -ツバ厚4mm/ハイス鋼SKH51/全長指定タイプ-	ガス抜きストレートエジェクタピン -プリハードン鋼SKD61/面カット/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/面カット/軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/鉢巻/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -プリハードン鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -ハイス鋼SKH51/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -ツバ厚10mm/ダイス鋼SKD61+窒化処理/面カットタイプ-	ガス抜きストレートエジェクタピン -ハイス鋼SKH51/先端径指定/全長，軸径・全長指定タイプ-	ガス抜きフィルター付エジェクタピン -JIS/ダイス鋼SKD61/全長指定タイプ-	ガス抜きストレートエジェクタピン -ツバ厚10mm/ダイス鋼SKD61+窒化処理/鉢巻タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	3日目	3日目	5日目	5日目	3日目	5日目	5日目	3日目	3日目	5日目	3日目	5日目	5日目
材質	SKD61	SKD61	SKH51	SKH51	SKD61	SKD61	SKD61	SKD61	SKH51	SKD61	SKH51	SKD61	SKD61
表面処理	なし	なし	なし	なし	なし	窒化処理	窒化処理	なし	なし	窒化処理	なし	窒化処理	窒化処理
ツバ厚	4mm(T4)	4mm(T4)	4mm(T4)	4mm(T4)	-	-	-	-	-	-	-	-	-
全長公差（代表公差）	+0.02/0 or +0.05/0	+0.02/0 or +0.05/0	+0.02/0	+0.02/0	+0.02/0 or +0.05/0 or +0.5/0	+0.02/0 or +0.05/0 or +0.5/0	+0.02/0 or +0.05/0 or +0.5/0	+0.02/0 or +0.05/0 or +0.5/0	+0.02/0 or +0.05/0	+0.02/0 or +0.05/0 or +0.5/0	+0.02/0 or +0.05/0	+0.05/0	+0.02/0 or +0.05/0 or +0.5/0
形状タイプ	ガス抜き	ガス抜き	ガス抜き	ガス抜き	ガス抜き	ガス抜き	ガス抜き	ガス抜き	ガス抜き	ガス抜き	ガス抜き	ガス抜き	ガス抜き

back next

ガス抜きストレートエジェクタピン -ダイス鋼SKD61/面カット/全長，軸径・全長指定タイプ-のレビュー

この商品のレビューはありませんレビューを書く

よくあるご質問（FAQ）

Q ガス抜きフィルター付エジェクタピンについて、ストレートタイプとフィルタタイプの特長を教えてください。: A

・ストレートタイプ：先端部にフィルタがなく、予め用意されたクリアランスからガスを押し出す仕組みで、ガスの排出量はフィルタタイプに比べて低くなります。
・フィルタータイプ：フィルタ部分からガスを吸引する仕組みで、排出量がストレートタイプに比べて高く、ガス残りが少ないのが特長です。
