ガス抜きストレートエジェクタピン -ツバ厚10mm/ダイス鋼SKD61+窒化処理/鉢巻タイプ-

ガス抜きストレートエジェクタピン -ツバ厚10mm/ダイス鋼SKD61+窒化処理/鉢巻タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • Straight_vent_part
  • Straight_vent_total n part
評価 4.0平均満足度4.0 この商品のレビューをみる（1件） この商品のFAQをみる(1件)
通常価格(税別)
 -
税込価格
 -

ダイス鋼SKD61＋窒化処理・ツバ厚10mm・鉢巻・軸径/全長指定タイプのガス...

詳細情報を確認する

型番

未確定25件の候補があります。

Loading...

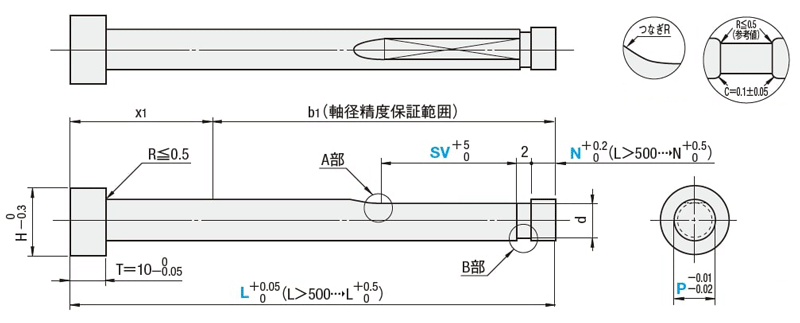

外形図

軸径精度・母材硬度保証範囲（詳細>>こちら）

A部拡大図

B部拡大図

●●●:関連画像
型 式ツバ厚
GV－DEPL(全長指定タイプ)10mm
(T10)
GV－DEPB(軸径・全長指定タイプ)
Pd
4.00～ 7.99P－0.6
8.00～11.99P－1.2
12.00～13.00P－1.8





[ M ]材質 SKD61＋窒化処理
[ H ]硬度 表面：900HV〜
母材：40〜45HRC
軸径精度・母材硬度・
窒化表面硬度保証範囲（詳細>>こちら）
（軸径精度保証範囲は、ガスベントを
除く軸径部のみです。）

型番リスト

表示件数:
  1. 1
型番
D/P（軸径）(mm)
No.(呼び径)(mm)
L(全長)(mm)
タイプ
SV(mm)
N(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4 ～ 4.99
5
90 ～ 300
軸径・全長指定タイプ
2 ～ 50
2 ～ 10
10

1個

-( - )

5日目

5 ～ 5.99
6
90 ～ 300
軸径・全長指定タイプ
2 ～ 50
2 ～ 10
10

1個

-( - )

5日目

6 ～ 6.99
7
90 ～ 300
軸径・全長指定タイプ
2 ～ 50
2 ～ 10
10

1個

-( - )

5日目

7 ～ 7.99
8
90 ～ 300
軸径・全長指定タイプ
2 ～ 50
2 ～ 10
10

1個

-( - )

5日目

8 ～ 9.99
10
90 ～ 300
軸径・全長指定タイプ
2 ～ 50
2 ～ 10
10

1個

-( - )

5日目

10 ～ 11.99
12
90 ～ 300
軸径・全長指定タイプ
2 ～ 50
2 ～ 12
10

1個

-( - )

5日目

12 ～ 14.99
15
90 ～ 300
軸径・全長指定タイプ
2 ～ 50
2 ～ 12
10

1個

-( - )

5日目

15 ～ 19.99
20
90 ～ 300
軸径・全長指定タイプ
2 ～ 50
2 ～ 12
10

1個

-( - )

5日目

4
-
90 ～ 500
全長指定タイプ
2 ～ 50
2 ～ 10
10

1個

-( - )

5日目

5
-
90 ～ 500
全長指定タイプ
2 ～ 50
2 ～ 10
10

1個

-( - )

5日目

5
-
500.1 ～ 700
全長指定タイプ
2 ～ 50
2 ～ 10
10

1個

-( - )

5日目

6
-
90 ～ 500
全長指定タイプ
2 ～ 50
2 ～ 10
10

1個

-( - )

5日目

6
-
500.1 ～ 700
全長指定タイプ
2 ～ 50
2 ～ 10
10

1個

-( - )

5日目

7
-
90 ～ 500
全長指定タイプ
2 ～ 50
2 ～ 10
10

1個

-( - )

5日目

7
-
500.1 ～ 700
全長指定タイプ
2 ～ 50
2 ～ 10
10

1個

-( - )

5日目

8
-
90 ～ 500
全長指定タイプ
2 ～ 50
2 ～ 10
10

1個

-( - )

5日目

8
-
500.1 ～ 700
全長指定タイプ
2 ～ 50
2 ～ 10
10

1個

-( - )

5日目

10
-
90 ～ 500
全長指定タイプ
2 ～ 50
2 ～ 10
10

1個

-( - )

5日目

10
-
500.1 ～ 700
全長指定タイプ
2 ～ 50
2 ～ 10
10

1個

-( - )

5日目

12
-
90 ～ 500
全長指定タイプ
2 ～ 50
2 ～ 12
10

1個

-( - )

5日目

12
-
500.1 ～ 700
全長指定タイプ
2 ～ 50
2 ～ 12
10

1個

-( - )

5日目

15
-
90 ～ 500
全長指定タイプ
2 ～ 50
2 ～ 12
10

1個

-( - )

5日目

15
-
500.1 ～ 700
全長指定タイプ
2 ～ 50
2 ～ 12
10

1個

-( - )

5日目

20
-
90 ～ 500
全長指定タイプ
2 ～ 50
2 ～ 12
10

1個

-( - )

5日目

20
-
500.1 ～ 700
全長指定タイプ
2 ～ 50
2 ～ 12
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

ダイス鋼SKD61＋窒化処理・ツバ厚10mm・鉢巻・軸径/全長指定タイプのガス抜きストレートエジェクタピンです。

規格・納期

■全長指定タイプ
H型式L
指定0.01mm単位
(L＞500 →0.1mm単位)		N
指定0.5mm単位		SV
指定1mm単位
TypeP
8GV－DEPL490.00～600.02.0～10.0
L－(2＋SV＋N)≧15		2～50
L－(2＋SV＋N)≧50
9590.00～700.0
106
117
138
1510
17122.0～12.0
L－(2＋SV＋N)≧15
2015
2520
■軸径・全長指定タイプ
H型式指定0.01mm単位N
指定0.5mm単位		SV
指定1mm単位
TypeNo.LP
9GV－DEPB590.00～300.004.00～4.992.0～10.0
L－(2＋SV＋N)≧15		2～50
L－(2＋SV＋L)≧50
1065.00～5.99
1176.00～6.99
1387.00～7.99
15108.00～9.99
171210.00～11.992.0～12.0
L－(2＋SV＋N)≧15
201512.00～14.99
252015.00～19.99
[ ! ]P寸加工後に窒化処理を行うため、ツバ部にも窒化処理がかかる場合があります。

注文例

型 式－L－P－N－SV
GV－DEPL－L5－270.50  －N2.0－SV15
GV－DEPB5－268.30－P4.50－N2.0－SV15

出荷日

 5 日目出荷
急ストークB


追加工

型 式－L－P－N－SV－(KC・WKC…etc.)
GV－DEPL－L5－270.50  －N2.0－SV15－PCC4.97
[ NG ]NHC・NHN・MCは緊急出荷サービス（ストーク）不可
追加工記号詳細
KC1面ツバカット
KC＝指定0.1mm単位
KC＝P/2 →指定0.005mm単位可
[ ! ]P/2≦KC＜H/2
WKC2面ツバカット
WKC＝指定0.1mm単位
WKC＝P/2 →指定0.005mm単位可
[ ! ]P/2≦WKC＜H/2
KAC
KBC		寸法違いツバカット
KAC, KBC＝指定0.1mm単位
KAC＝P/2 →指定0.005mm単位可
[ ! ]P/2≦KAC＜KBC＜H/2
RKC2面(直角)ツバカット
RKC＝指定0.1mm単位
RKC＝P/2 →指定0.005mm単位可
[ ! ]P/2≦RKC＜H/2
DKC3面ツバカット
DKC＝指定0.1mm単位
DKC＝P/2 →指定0.005mm単位可
[ ! ]P/2≦DKC＜H/2
SKC4面ツバカット
SKC＝指定0.1mm単位
SKC＝P/2 →指定0.005mm単位可
[ ! ]P/2≦SKC＜H/2
KGC2面ツバカット(角度)
KGC＝指定0.1mm単位
KGC＝P/2 →指定0.005mm単位可
AG＝指定1°単位
[ ! ]P/2≦KGC＜H/2，0＜AG＜360
KTC3面ツバカット
120°振り分け
KTC＝指定0.1mm単位
KTC＝P/2 →指定0.005mm単位可
[ ! ]P/2≦KTC＜H/2
追加工記号詳細
HCツバ径変更
HC＝指定0.1mm単位
[ ! ]P＋1≦HC＜H
TCツバ厚変更
TC＝指定0.1mm単位
[ ! ]5.0≦TC＜10
(L寸は指定寸法通り)
[ ! ]10−TC≦Lmax.−L
NCノック穴加工
[ NG ]NHC・NHN以外の併用不可
NCWノック穴＋スプリングピン打込加工
[ NG ]NHC・NHN以外の併用不可
NHCツバ裏部ナンバリング
指定範囲・指定方法は >>こちら
[ NG ]SKC・MC併用不可
NHNツバ裏部ナンバリング(自動連番)
指定範囲・指定方法は >>こちら
[ NG ]SKC・MC併用不可
MCツバ裏抜きタップ加工
[ ! ]P≧8.00の場合に適用
[ NG ]他追加工の併用不可
PPC先端軸径変更
[ ! ]P－0.08≦PCC＜P－0.02
PCC＝指定0.01mm

追加工詳細>>こちら

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
