ミスミ

ガス抜きストレートエジェクタピン -ダイス鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.65

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）この商品のFAQをみる(1件)

通常価格(税別): -

税込価格: -

ダイス鋼SKD61・鉢巻・軸径/全長指定タイプのガス抜きストレートエジェクタピ...

詳細情報を確認する

材質：

SKD61
表面処理：

なし
ガス抜き形状：

鉢巻
ツバ厚：

4mm(T4)
全長公差（代表公差）：

+0.02/0 or +0.05/0
形状タイプ：

ガス抜き
先端形状：

なし
刻印文字タイプ：

なし
刻印文字数：

なし

型番

未確定22件の候補があります。

My部品表保存

数量：
価格を確認

外形図
型番リスト
詳細情報
カタログ

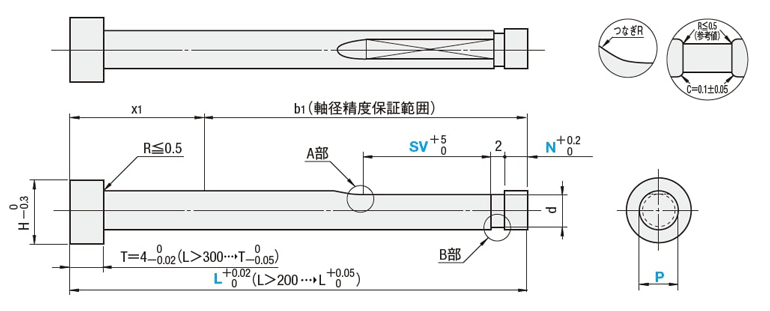

外形図

軸径精度・母材硬度保証範囲（詳細>>こちら）

A部拡大図

B部拡大図

型式	ツバ厚	[ T ]P公差
GV−EPDS−L	4mm(T4)	0 －0.005
GV−EPDBS
GV−EPD−L		−0.01 －0.02
GV−EPDB

P	d
4.00～ 7.99	P－0.6
8.00～11.99	P－1.2
12.00～13.00	P－1.8

[ M ]材質 SKD61
[ H ]硬度 50〜55HRC
軸径精度・母材硬度保証範囲（詳細>>こちら）
（軸径精度保証範囲は、
ガスベントを除く軸径部のみです。）

型番リスト

表示件数:

型番	D/P（軸径）(mm)	軸径公差（代表公差）	No.(呼び径)(mm)	L(全長)(mm)	タイプ	SV(mm)	N(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

GV-EPDBS4.5-[90-300/0.01]-P[4-4.49/0.01]-N[2-10/0.5]-SV[2-50/1]	4 ～ 4.49	0/-0.005	4.5	90 ～ 300	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個	-( - )	3日目
GV-EPDBS5-[90-400/0.01]-P[4.5-4.99/0.01]-N[2-10/0.5]-SV[2-50/1]	4.5 ～ 4.99	0/-0.005	5	90 ～ 400	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個	-( - )	3日目
GV-EPDBS5.5-[90-500/0.01]-P[5-5.49/0.01]-N[2-10/0.5]-SV[2-50/1]	5 ～ 5.49	0/-0.005	5.5	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個	-( - )	3日目
GV-EPDBS6-[90-500/0.01]-P[5.5-5.99/0.01]-N[2-10/0.5]-SV[2-50/1]	5.5 ～ 5.99	0/-0.005	6	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個	-( - )	3日目
GV-EPDBS6.5-[90-500/0.01]-P[6-6.49/0.01]-N[2-10/0.5]-SV[2-50/1]	6 ～ 6.49	0/-0.005	6.5	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個	-( - )	3日目
GV-EPDBS7-[90-500/0.01]-P[6.5-6.99/0.01]-N[2-10/0.5]-SV[2-50/1]	6.5 ～ 6.99	0/-0.005	7	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個	-( - )	3日目
GV-EPDBS8-[90-500/0.01]-P[7-7.99/0.01]-N[2-10/0.5]-SV[2-50/1]	7 ～ 7.99	0/-0.005	8	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個	-( - )	3日目
GV-EPDBS10-[90-500/0.01]-P[8-9.99/0.01]-N[2-10/0.5]-SV[2-50/1]	8 ～ 9.99	0/-0.005	10	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個	-( - )	3日目
GV-EPDBS12-[90-500/0.01]-P[10-11.99/0.01]-N[2-12/0.5]-SV[2-50/1]	10 ～ 11.99	0/-0.005	12	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 12	10	1個	-( - )	3日目
GV-EPDBS13-[90-500/0.01]-P[12-12.99/0.01]-N[2-12/0.5]-SV[2-50/1]	12 ～ 12.99	0/-0.005	13	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 12	10	1個	-( - )	3日目
GV-EPDS-L4-[90-300/0.01]-N[2-10/0.5]-SV[2-50/1]	4	0/-0.005	-	90 ～ 300	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個	-( - )	3日目
GV-EPDS-L4.5-[90-300/0.01]-N[2-10/0.5]-SV[2-50/1]	4.5	0/-0.005	-	90 ～ 300	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個	-( - )	3日目
GV-EPDS-L5-[90-400/0.01]-N[2-10/0.5]-SV[2-50/1]	5	0/-0.005	-	90 ～ 400	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個	-( - )	3日目
GV-EPDS-L5.5-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]	5.5	0/-0.005	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個	-( - )	3日目
GV-EPDS-L6-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]	6	0/-0.005	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個	-( - )	3日目
GV-EPDS-L6.5-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]	6.5	0/-0.005	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個	-( - )	3日目
GV-EPDS-L7-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]	7	0/-0.005	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個	-( - )	3日目
GV-EPDS-L8-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]	8	0/-0.005	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個	-( - )	3日目
GV-EPDS-L9-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]	9	0/-0.005	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個	-( - )	3日目
GV-EPDS-L10-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]	10	0/-0.005	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個	-( - )	3日目
GV-EPDS-L12-[90-500/0.01]-N[2-12/0.5]-SV[2-50/1]	12	0/-0.005	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 12	10	1個	-( - )	3日目
GV-EPDS-L13-[90-500/0.01]-N[2-12/0.5]-SV[2-50/1]	13	0/-0.005	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 12	10	1個	-( - )	3日目

基本情報

ダイス鋼SKD61・鉢巻・軸径/全長指定タイプのガス抜きストレートエジェクタピンです。

規格・納期

■全長指定タイプ

ツバ厚4mm		型式		L 指定0.01mm単位	N 指定0.5mm単位	SV 指定1mm単位
H	T	Type	P
7	4	GV−EPDS−L (P 0－0.005) GV−EPD−L (P－0.01－0.02)	4	90.00 ～300.00	2.0～10.0 L－(2＋SV＋N)≧15	2～50 L－(2＋SV＋N)≧15
8			4.5
			5	90.00 ～400.00(500.00)
9			5.5	90.00 ～500.00
			6
10			6.5
			7
11			8
14			9
15			10
17			12		2.0～12.0 L－(2＋SV＋N)≧15
18			13
[ ! ] L寸の(　)サイズは、GV－EPD－Lのみの規格となります。

■軸径・全長指定タイプ

ツバ厚4mm		型式		指定単位0.01mm		N 指定0.5mm単位	SV 指定1mm単位
H	T	Type	No.	L	P
8	4	GV−EPDBS (P 0－0.005) GV−EPDB (P－0.01－0.02)	4.5	90.00～300.00	4.00～4.49	2.0～10.0 L－(2＋SV＋N)≧15	2～50 L－(2＋SV＋N)≧15
			5	90.00～400.00	4.50～4.99
9			5.5	90.00～500.00	5.00～5.49
			6		5.50～5.99
10			6.5		6.00～6.49
			7		6.50～6.99
11			8		7.00～7.99
15			10		8.00～9.99
17			12		10.00～11.99	2.0～12.0 L－(2＋SV＋N)≧15
18			13		12.00～12.99

注文例

型式	－	L	－	P	－	N	－	SV
GV－EPD－L5	－	270.50	－		－	N2.0	－	SV9
GV－EPDBS5	－	268.30	－	P4.50	－	N2.0	－	SV9

出荷日

日目出荷

追加工

型式	－	L	－	P	－	N	－	SV	－	(KC・WKC…etc.)
GV－EPDBS5	－	268.30	－	P4.50	－	N2.0	－	SV9	－	PCC4.97

[ NG ]NHC・NHNは緊急出荷サービス（ストーク不可）

ツバカット加工の
指定単位について

(1)ツバカット加工を軸径に合わせて指定する時

指定単位
GV－EPDS－L・
GV－EPD－L
0.05mm単位可

GV－EPDBS・
GV－EPDB
0.005mm単位可

(2)ツバカット加工を自由に指定する時

指定単位 0.1mm

追加工	記号	詳細
	KC	1面ツバカット P/2≦KC＜H/2
	WKC	2面ツバカット P/2≦WKC＜H/2
	KAC KBC	寸法違いツバカット P/2≦KAC＜H/2 KBC＝指定0.1mm単位のみ KAC＜KBC＜H/2
	RKC	2面(直角)ツバカット P/2≦RKC＜H/2
	DKC	3面ツバカット P/2≦DKC＜H/2
	SKC	4面ツバカット P/2≦SKC＜H/2
	KGC	2面ツバカット(角度) P/2≦KGC＜H/2 AG＝指定1°単位 0＜AG＜360
	KTC	3面ツバカット 120°振分け P/2≦KTC＜H/2

追加工	記号	詳細
	HC	ツバ径変更 HC＝指定0.1mm単位 [ ! ] P＋1≦HC＜H
	HCC	ツバ径変更(精密) HCC＝指定0.1mm単位 [ ! ] P＋1≦HCC＜H−0.3
	TC	ツバ厚変更 TC＝指定0.1mm単位 [ ! ] 2.0≦TC＜4 (L寸は指定寸法通り) [ ! ] 4−TC≦Lmax.−L
	NC	ノック穴加工 [ ! ] H≧4に適用 [ NG ]NHC・NHN以外の併用不可
	NCW	ノック穴＋スプリングピン打込加工 [ ! ] H≧4に適用 [ NG ]NHC・NHN以外の併用不可
	NHC	ツバ裏部ナンバリング指定範囲・指定方法は>>こちら [ NG ]SKC併用不可
	NHN	ツバ裏部ナンバリング(自動連番) 指定範囲・指定方法は>>こちら [ NG ]SKC併用不可
	PCC	先端軸径変更 [ ! ]P－0.08≦PCC＜P－0.02 P 0－0.005の場合、P－0.08≦PCC＜P PCC＝指定0.01mm

追加工詳細>>こちら

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ガス抜きストレートエジェクタピン -ダイス鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-	ガス抜きフィルター付エジェクタピン -ツバ厚4mm/ハイス鋼SKH51/全長指定タイプ-	ガス抜きフィルター付エジェクタピン先端加工用 -ツバ厚4mm/ハイス鋼SKH51/全長指定タイプ-	ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/鉢巻/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -プリハードン鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -ダイス鋼SKD61/面カット/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -ハイス鋼SKH51/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -ツバ厚10mm/ダイス鋼SKD61+窒化処理/鉢巻タイプ-	ガス抜きストレートエジェクタピン -ハイス鋼SKH51/先端径指定/全長，軸径・全長指定タイプ-	ガス抜きフィルター付エジェクタピン -JIS/ダイス鋼SKD61/全長指定タイプ-	ガス抜きストレートエジェクタピン -プリハードン鋼SKD61/面カット/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/面カット/軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -ツバ厚10mm/ダイス鋼SKD61+窒化処理/面カットタイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	3日目	5日目	5日目	5日目	3日目	3日目	3日目	5日目	3日目	5日目	3日目	5日目	5日目
材質	SKD61	SKH51	SKH51	SKD61	SKD61	SKD61	SKH51	SKD61	SKH51	SKD61	SKD61	SKD61	SKD61
表面処理	なし	なし	なし	窒化処理	なし	なし	なし	窒化処理	なし	窒化処理	なし	窒化処理	窒化処理
ガス抜き形状	鉢巻	フィルター付	フィルター付	鉢巻	鉢巻	-	鉢巻	鉢巻	鉢巻	フィルター付	-	-	-
ツバ厚	4mm(T4)	4mm(T4)	4mm(T4)	-	-	4mm(T4)	-	-	-	-	-	-	-
全長公差（代表公差）	+0.02/0 or +0.05/0	+0.02/0	+0.02/0	+0.02/0 or +0.05/0 or +0.5/0	+0.02/0 or +0.05/0 or +0.5/0	+0.02/0 or +0.05/0	+0.02/0 or +0.05/0	+0.02/0 or +0.05/0 or +0.5/0	+0.02/0 or +0.05/0	+0.05/0	+0.02/0 or +0.05/0 or +0.5/0	+0.02/0 or +0.05/0 or +0.5/0	+0.02/0 or +0.05/0 or +0.5/0

back next

ガス抜きストレートエジェクタピン -ダイス鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-のレビュー

評価 5.0 平均満足度：5.0 1件のレビュー

星５

100%
星４

0%
星３

0%
星２

0%
星１

0%

レビューを書く

プラ型

評価 5.0満足度：5.02022/03/13

客先から支給されて使用します。精度は問題なし。1つ気になることは、穴の摩耗が速い気がします。わたしだけ？？このピンのせいかは不明ですが。。。

もっと読む閉じる

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

1件全て見る

よくあるご質問（FAQ）

Q ガス抜きフィルター付エジェクタピンについて、ストレートタイプとフィルタタイプの特長を教えてください。: A

・ストレートタイプ：先端部にフィルタがなく、予め用意されたクリアランスからガスを押し出す仕組みで、ガスの排出量はフィルタタイプに比べて低くなります。
・フィルタータイプ：フィルタ部分からガスを吸引する仕組みで、排出量がストレートタイプに比べて高く、ガス残りが少ないのが特長です。
