ガス抜き段付エジェクタピン -ダイス鋼SKD61/面カット/先端径・全長指定タイプ-

ガス抜き段付エジェクタピン -ダイス鋼SKD61/面カット/先端径・全長指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ガス抜きエジェクタピン_段付き_面カット
  • ガス抜きエジェクタピン_段付き_面カット
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

ダイス鋼SKD61・面カット・先端径/全長指定タイプのガス抜き段付エジェクタピ...

詳細情報を確認する

  • 材質：
    SKD61
  • 軸径公差（代表公差）：
    0/-0.02
  • 表面処理：
    なし
  • ツバ厚：
    4mm(T4)
  • 先端形状：
    なし
  • 刻印文字タイプ：
    なし
  • 刻印文字数：
    なし
  • タイプ：
    先端径・全長指定タイプ

型番

未確定52件の候補があります。

Loading...

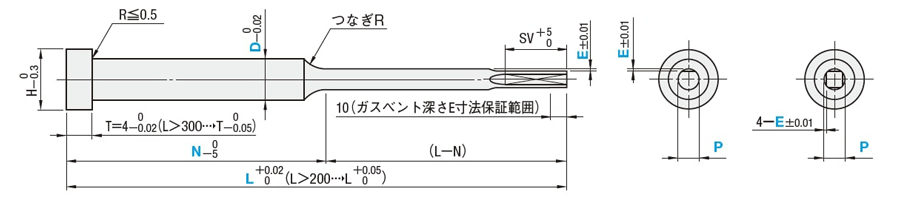

外形図

●●●:関連画像

1面カット

4面カット

型 式ツバ厚[ T ]P公差
1面カット4面カット
GW－EDSFSGWS－EDSFS4mm(T4)0
−0.005
GW－EDSFGWS－EDSF－0.01
－0.02
PSV
50≦L－N＜8080≦L－N＜115L－N≧115
3.00～ 6.99353535
7.00～19.90355050
[ M ] 材質 SKD61
[ H ] 硬度 50～55HRC
保持径（D）精度・母材硬度保証範囲・つなぎR（詳細 >>こちら）
（軸径精度保証範囲は、ガスベントを除く軸径部のみです。）

型番リスト

表示件数:
  1. 1
型番
先端径公差（代表公差）
D（保持径）(mm)
P（先端径）(mm)
ガス抜き形状
L(全長)(mm)
N(mm)
E(面カット幅)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
-0.01/-0.02
3.5
3 ～ 3.4
1面カット
65 ～ 300
15 ～ 280
0.02 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
4
3 ～ 3.9
1面カット
65 ～ 300
15 ～ 280
0.02 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
4.5
3 ～ 4.4
1面カット
65 ～ 300
15 ～ 280
0.02 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
5
3 ～ 4.9
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
5.5
3.5 ～ 5.4
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
6
4 ～ 5.9
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
6.5
4.5 ～ 6.4
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
7
4.9 ～ 6.9
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
8
5.9 ～ 7.9
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
9
6.9 ～ 8.9
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
10
7.9 ～ 9.9
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
12
8.9 ～ 11.9
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
13
9.9 ～ 12.9
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
3.5
3 ～ 3.4
1面カット
65 ～ 300
15 ～ 280
0.02 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
4
3 ～ 3.9
1面カット
65 ～ 300
15 ～ 280
0.02 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
4.5
3 ～ 4.4
1面カット
65 ～ 300
15 ～ 280
0.02 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
5
3 ～ 4.9
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
5.5
3.5 ～ 5.4
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
6
4 ～ 5.9
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
6.5
4.5 ～ 6.4
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
7
4.9 ～ 6.9
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
8
5.9 ～ 7.9
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
9
6.9 ～ 8.9
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
10
7.9 ～ 9.9
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
12
8.9 ～ 11.9
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
13
9.9 ～ 12.9
1面カット
65 ～ 500
15 ～ 480
0.02 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
3.5
3 ～ 3.4
4面カット
65 ～ 300
15 ～ 280
0.03 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
4
3 ～ 3.9
4面カット
65 ～ 300
15 ～ 280
0.03 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
4.5
3 ～ 4.4
4面カット
65 ～ 300
15 ～ 280
0.03 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
5
3 ～ 4.9
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
5.5
3.5 ～ 5.4
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
6
4 ～ 5.9
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
6.5
4.5 ～ 6.4
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
7
4.9 ～ 6.9
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
8
5.9 ～ 7.9
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
9
6.9 ～ 8.9
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
10
7.9 ～ 9.9
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
12
8.9 ～ 11.9
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

-0.01/-0.02
13
9.9 ～ 12.9
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
3.5
3 ～ 3.4
4面カット
65 ～ 300
15 ～ 280
0.03 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
4
3 ～ 3.9
4面カット
65 ～ 300
15 ～ 280
0.03 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
4.5
3 ～ 4.4
4面カット
65 ～ 300
15 ～ 280
0.03 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
5
3 ～ 4.9
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
5.5
3.5 ～ 5.4
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
6
4 ～ 5.9
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
6.5
4.5 ～ 6.4
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
7
4.9 ～ 6.9
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
8
5.9 ～ 7.9
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
9
6.9 ～ 8.9
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
10
7.9 ～ 9.9
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
12
8.9 ～ 11.9
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

0/-0.005
13
9.9 ～ 12.9
4面カット
65 ～ 500
15 ～ 480
0.03 ～ 0.05
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

ダイス鋼SKD61・面カット・先端径/全長指定タイプのガス抜き段付エジェクタピンです。

規格・納期



ツバ厚4mm型 式指定0.01mm単位N
指定1mm単位		E
指定0.01mm単位
HTTypeDLP
741面カット
GW－EDSFS
GW－EDSF

4面カット
GWS－EDSFS
GWS－EDSF		3.565.00～300.003.00～3.40N≧15
and
50≦(L－N)≦200		1面カット
0.02～0.05

4面カット
0.03～0.05
43.00～3.90
84.53.00～4.40
565.00～500.003.00～4.90
95.53.50～5.40
64.00～5.90
106.54.50～6.40
74.90～6.90
1185.90～7.90
1496.90～8.90
15107.90～9.90
17128.90～11.90
18139.90～12.90

注文例

型 式－L－P－N－E
GW－EDSFS5－450.00－P4.20－N260－E0.03
GWS－EDSF10－480.00－P9.00－N380－E0.03

出荷日

 3 日目出荷

追加工

型 式－L－P－N－E－(KC・WKC…etc.)
GW－EDSFS5－450.00－P4.20－N260 E0.03－KC2.5
[ NG ]NHC・NHNは緊急出荷サービス（ストーク）不可

ツバカット加工の
指定単位について





(1)ツバカット加工を保持径に合わせて指定する時

指定単位
0.05mm単位可




(2)ツバカット加工を自由に指定する時

指定単位 0.1mm


追加工記号詳細
KC1面ツバカット
D/2≦KC＜H/2
WKC2面ツバカット
D/2≦WKC＜H/2
KAC
KBC		寸法違いツバカット
D/2≦KAC＜H/2
KBC＝指定0.1mm単位のみ
KAC＜KBC＜H/2
RKC2面(直角)ツバカット
D/2≦RKC＜H/2
DKC3面ツバカット
D/2≦DKC＜H/2
SKC4面ツバカット
D/2≦SKC＜H/2
KGC2面ツバカット(角度)
D/2≦KGC＜H/2
AG＝指定1°単位
0＜AG＜360
KTC3面ツバカット
120°振分け
D/2≦KTC＜H/2
追加工記号詳細
HCツバ径変更
HC＝指定0.1mm単位
[ ! ]D＋1≦HC＜H
HCCツバ径変更(精密)
HCC＝指定0.1mm単位
[ ! ]D＋1≦HCC＜Hー0.3
TCツバ厚変更
TC＝指定0.1mm単位 [ ! ]2.0≦TC＜4
(L,N寸は指定寸法通り)
[ ! ]4－TC≦Lmax.－L
NCノック穴加工
[ ! ]H≧4に適用
[ NG ]NHC・NHN以外の併用不可
NCWノック穴＋スプリングピン打込加工
[ ! ]H≧4に適用
[ NG ]NHC・NHN以外の併用不可
NHCツバ裏部ナンバリング
指定範囲・指定方法は>>こちら
[ NG ]SKC併用不可
NHNツバ裏部ナンバリング(自動連番)
指定範囲・指定方法は>>こちら
[ NG ]SKC併用不可
[ ! ] ツバカットの位置について
ツバカットは面カットの1面を反時計回りに90゜の位置に加工します。
例：KC
1面カット 4面カット

追加工詳細>>こちら

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
