ガス抜き段付エジェクタピン -ダイス鋼SKD61+窒化処理/鉢巻/先端径・全長指定タイプ-

ガス抜き段付エジェクタピン -ダイス鋼SKD61+窒化処理/鉢巻/先端径・全長指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ガス抜きエジェクタピン_段付_鉢巻
  • ガス抜きエジェクタピン_段付_鉢巻
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

ダイス鋼SKD61+窒化処理・鉢巻・先端径/全長指定タイプのガス抜き段付エジェ...

詳細情報を確認する

  • 材質：
    SKD61
  • 先端径公差（代表公差）：
    -0.01/-0.02
  • 軸径公差（代表公差）：
    0/-0.02
  • 表面処理：
    窒化処理
  • 先端形状：
    なし
  • 刻印文字タイプ：
    なし
  • 刻印文字数：
    なし
  • ガス抜き形状：
    鉢巻
  • タイプ：
    先端径・全長指定タイプ

型番

未確定32件の候補があります。

Loading...

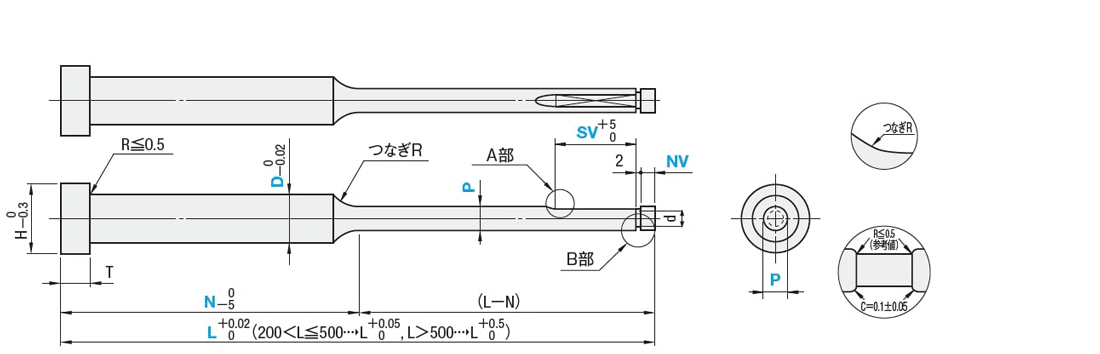

外形図

軸径精度保証範囲・母材硬度保証範囲・つなぎR（詳細>>こちら）

A部拡大図

B部拡大図

Pd
4.00～ 7.99P－0.6
8.00～11.99P－1.2
12.00～19.90P－1.8

型 式ツバ厚[ T ]T公差
GV－ENSF4mm(T4)  0
−0.02		(L＞300→T  0－0.05)
GV－EJSF6・8mm(JIS)  0
−0.05
[ T ]P寸公差
L\D4.5～810～20
L≦500－0.01
－0.02		－0.01
－0.03
L＞500－0.01
－0.03		－0.01
－0.04
[ M ]材質 SKD61＋窒化処理
[ H ]硬度 表面：900HV〜
母材：40〜45HRC
保持径（D）精度・母材硬度・
窒化表面硬度保証範囲・つなぎR（詳細>>こちら）
（軸径精度保証範囲は、ガスベントを除く軸径部のみです。）

型番リスト

表示件数:
  1. 1
型番
ツバ厚
D（保持径）(mm)
P（先端径）(mm)
L(全長)(mm)
N(mm)
SV(mm)
NV(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6mm(JIS)
4.5
4 ～ 4.4
136 ～ 500
46 ～ 490
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

6mm(JIS)
4.5
4 ～ 4.4
500.1 ～ 600
46 ～ 490
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

6mm(JIS)
5
4 ～ 4.9
136 ～ 500
46 ～ 590
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

6mm(JIS)
5
4 ～ 4.9
500.1 ～ 600
46 ～ 590
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

6mm(JIS)
5.5
4 ～ 5.4
136 ～ 500
46 ～ 490
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

6mm(JIS)
6
4 ～ 5.9
136 ～ 500
46 ～ 690
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

6mm(JIS)
6
4 ～ 5.9
500.1 ～ 700
46 ～ 690
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

6mm(JIS)
6.5
4.5 ～ 6.4
136 ～ 500
46 ～ 690
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

6mm(JIS)
6.5
4.5 ～ 6.4
500.1 ～ 700
46 ～ 690
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

6mm(JIS)
7
4.9 ～ 6.9
136 ～ 500
46 ～ 690
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

6mm(JIS)
7
4.9 ～ 6.9
500.1 ～ 700
46 ～ 690
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

8mm(JIS)
8
5.9 ～ 7.9
136 ～ 500
46 ～ 790
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

8mm(JIS)
8
5.9 ～ 7.9
500.1 ～ 700
46 ～ 790
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

8mm(JIS)
10
7.9 ～ 9.9
136 ～ 500
46 ～ 790
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

8mm(JIS)
10
7.9 ～ 9.9
500.1 ～ 700
46 ～ 790
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

8mm(JIS)
12
8.9 ～ 11.9
136 ～ 500
46 ～ 990
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

8mm(JIS)
12
8.9 ～ 11.9
500.1 ～ 700
46 ～ 990
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

8mm(JIS)
15
10.9 ～ 14.9
136 ～ 500
46 ～ 990
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

8mm(JIS)
15
10.9 ～ 14.9
500.1 ～ 700
46 ～ 990
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

8mm(JIS)
16
11.9 ～ 15.9
136 ～ 500
46 ～ 990
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

8mm(JIS)
16
11.9 ～ 15.9
500.1 ～ 700
46 ～ 990
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

8mm(JIS)
20
15.9 ～ 19.9
136 ～ 500
46 ～ 990
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

8mm(JIS)
20
15.9 ～ 19.9
500.1 ～ 700
46 ～ 990
2 ～ 50
0.5 ～ 8
10

1個

-( - )

5日目

6mm(JIS)
4.5
4 ～ 4.4
105 ～ 400
15 ～ 380
2 ～ 5
0.5 ～ 8
10

1個

-( - )

5日目

6mm(JIS)
5
4 ～ 4.9
105 ～ 500
15 ～ 480
2 ～ 5
0.5 ～ 8
10

1個

-( - )

5日目

6mm(JIS)
5.5
4 ～ 5.4
105 ～ 500
15 ～ 480
2 ～ 5
0.5 ～ 8
10

1個

-( - )

5日目

6mm(JIS)
6
4 ～ 5.9
105 ～ 500
15 ～ 480
2 ～ 5
0.5 ～ 8
10

1個

-( - )

5日目

6mm(JIS)
6.5
4.5 ～ 6.4
105 ～ 500
15 ～ 480
2 ～ 5
0.5 ～ 8
10

1個

-( - )

5日目

6mm(JIS)
7
4.9 ～ 6.9
105 ～ 500
15 ～ 480
2 ～ 5
0.5 ～ 8
10

1個

-( - )

5日目

8mm(JIS)
8
5.9 ～ 7.9
105 ～ 500
15 ～ 480
2 ～ 5
0.5 ～ 8
10

1個

-( - )

5日目

8mm(JIS)
10
7.9 ～ 9.9
105 ～ 500
15 ～ 480
2 ～ 5
0.5 ～ 8
10

1個

-( - )

5日目

8mm(JIS)
12
8.9 ～ 11.9
105 ～ 500
15 ～ 480
2 ～ 5
0.5 ～ 8
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

ダイス鋼SKD61+窒化処理・鉢巻・先端径/全長指定タイプのガス抜き段付エジェクタピンです。

規格・納期



ツバ厚4mmツバ厚JIS型 式指定0.01mm単位指定1mm単位NV
指定0.1mm単位
HTHTTypeDL
(L＞500 → 指定0.1mm単位)		PNSV
ツバ厚4mmツバ厚JIS
8486GV－ENSFGV－EJSF4.5105.00～500.00
(136.00～600.0)		4.00～4.40•N≧15(T4)
and
90≦(L－N)≦200


•N≧L3 (JIS)
and
(L－N)≧90		2～50
(L－N)－(SV＋NV＋2)≧15		0.5～8.0
954.00～4.90
95.5105.00(136.00)～500.004.00～5.40
106105.00～500.00
(136.00～700.0)		4.00～5.90
10116.54.50～6.40
74.90～6.90
1113885.90～7.90
1515107.90～9.90
1717128.90～11.90
－20－1510.90～14.90
211611.90～15.90
252015.90～19.90
[ ! ]L寸の(　)は、GV－EJSFのみの規格です。[ ! ]P寸加工後に窒化処理を施すため、ツバ部まで窒化処理がかかる場合があります。

注文例

型 式－L－P－N－SV－NV
GV－EJSL5－200.01－P4.0－N100－SV15－NV2.0
GV－EJSF10－620.5－P9.00－N480－SV15－NV2.0

出荷日

 5 日目出荷
急

ストークB

追加工

型 式－L－P－N－SV－NV－(KC・WKC…etc.)
GW－EJSL5－200.01－P4.0－N100－SV15－NV2.0－PCC4.97
[ NG ]NHC・NHN・MCは緊急出荷サービス（ストーク）不可

ツバカット加工の
指定単位について





(1)ツバカット加工を保持径に合わせて指定する時

指定単位
0.05mm単位可




(2)ツバカット加工を自由に指定する時

指定単位 0.1mm


追加工記号詳細
KC1面ツバカット
D/2≦KC＜H/2
WKC2面ツバカット
D/2≦WKC＜H/2
KAC
KBC		寸法違いツバカット
D/2≦KAC＜H/2
KBC＝指定0.1mm単位のみ
KAC＜KBC＜H/2
RKC2面(直角)ツバカット
D/2≦RKC＜H/2
DKC3面ツバカット
D/2≦DKC＜H/2
SKC4面ツバカット
D/2≦SKC＜H/2
KGC2面ツバカット(角度)
D/2≦KGC＜H/2
AG＝指定1°単位
0＜AG＜360
KTC3面ツバカット
120°振分け
D/2≦KTC＜H/2
追加工記号詳細
HCツバ径変更
HC＝指定0.1mm単位
[ ! ]D＋1≦HC＜H
TCツバ厚変更
TC＝指定0.1mm単位[ ! ]T/2≦TC＜T
(L,N寸は指定寸法通り)
[ ! ]T−TC≦Lmax.−L
NCノック穴加工
[ ! ]H≧4に適用
[ NG ]NHC・NHN以外の併用不可
Tdℓ
423
635
8
NCWノック穴＋スプリングピン打込加工
[ ! ]H≧4に適用
[ NG ]NHC・NHN以外の併用不可
Tdℓ1
425
63
8
NCSノック穴＋スプリングピン打込加工
[ ! ]H≧4に適用
[ NG ]NHC・NHN以外の併用不可
Tdℓ2
425
63
8
NHCツバ裏部ナンバリング
指定範囲・指定方法は>>こちら
[ NG ]SKC併用不可
NHNツバ裏部ナンバリング(自動連番)
指定範囲・指定方法は>>こちら
[ NG ]SKC併用不可
MCツバ裏抜きタップ加工

[ ! ]GV－EJSFのD≧8,H≧13,
T=8の場合に適用

[ NG ]他追加工との併用不可
DM
8M4
10M5
12・15M6
16・20M8
PCC先端軸径公差変更
[ ! ]P－0.01－0.02の場合、P－0.08≦PCC＜P－0.02
P 0－0.005の場合、P－0.08≦PCC＜P
PCC＝指定0.01mm

追加工詳細>>こちら

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
