【パック商品】金型冷却用継手耐熱150℃仕様ECMC/ECMH/ECML【10個入り】

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 1,400円～ 8,580円

税込価格: 1,540円～ 9,438円

■ミスミオリジナルの継手商品が新たなパック品で登場！・従来品と互換性のあるミス...

詳細情報を確認する

材質：

黄銅+ニッケルメッキ
取付部品：

チューブ
耐熱：

150℃
バルブ有無：

バルブ無し
スパナ取付部：

有り
販売単位：

10パック

(i)ご注意

本商品のバラ売りはございません。
本製品はRoHS非対応になります。ご注意ください。
ECMLはネジの締め付け後、頭部を回転させ、チューブ挿入口の角度を変更できます。
ECMH、ECMLは頭部を連続的に回転させて使用しつづけると、Oリングが劣化し、水モレの原因となりますのでご注意ください。

型番

未確定24件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

外形図・規格表

外形図

開発者からのコメント
■ミスミオリジナルの継手商品が新たなパック品で登場！
　・従来品と互換性のあるミスミオリジナルの継手が登場
　・従来のパック品よりも小口（10本/パック）にて販売
　・さらに従来のパック品より低価格にてご提供

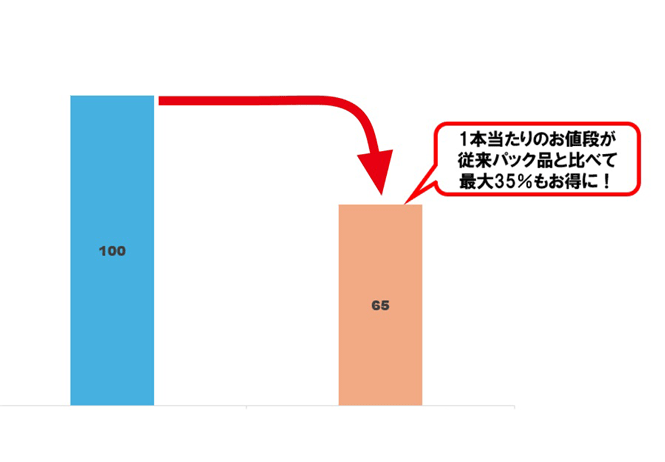

1本当たりの値段比較
（従来の120℃パック品と比較）

50本/PACKの場合新商品(10本/PACK)の場合

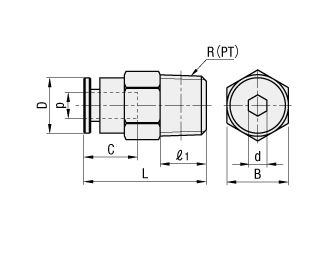

10PACK-ECMC

[ M ] 材質
・本体：黄銅（HPB58-3）+ニッケルメッキ
・開放リング：黄銅（HPB58-3）+ニッケルメッキ
・ネジ部：黄銅（HPB58-3）+ニッケルメッキ
・ネジ部JIS B0203管用テーパーネジR(PT)
※ネジ部にはシール材が塗布されています。

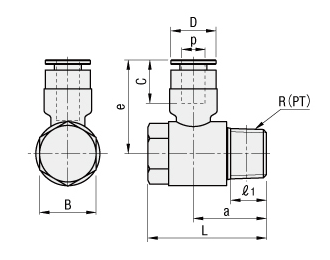

10PACK-ECMH

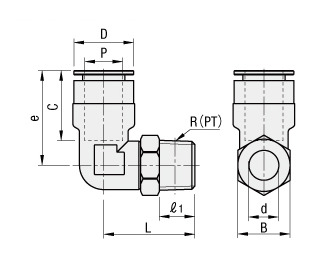

10PACK-ECML

ご注意

[ ! ]10PACK-ECMC、10PACK-ECMHおよび10PACK-ECMLは一体品です。取外し出来ないのでご注意ください。
[ ! ]使用媒体水(水温150℃以下)のみとなります。
[ ! ]サージ圧力（衝撃流等により瞬間的にかかる圧力）を最高使用圧力（300kPa=3kgf/cm²）以下に抑えてご使用ください。
[ ! ]ご使用の際には必ずインサートスリーブ（10PACK-WR）と併せてご使用ください。
[ ! ]ECMLはネジの締め付け後、頭部を回転させ、チューブ挿入口の角度を変更できます。
[ ! ]ECMH、ECMLは頭部を連続的に回転させて使用しつづけると、Oリングが劣化し、水モレの原因となりますのでご注意ください。

規格表

外形チューブ	チューブ挿入穴部		D	L	六角対辺 B	六角レンチ穴 d	ℓ₁	R(PT)	型式
外形×内径	穴径P	深さC	D	L	六角対辺 B	六角レンチ穴 d	ℓ₁	R(PT)	TYPE	NO.
4X2.5	4	15.4	9.9	19.9	10	3	7.5	1/8	10PACK-ECMC (10個入り)	4-01-1
6X4	6	16.1	12	21.2	12	4	7.5	1/8		6-01-1
6X4	6	16.1	12	21.4	14	4	9.5	1/4		6-02-1
8X6	8	17.4	13.8	26	14	5	7.5	1/8		8-01-1
8X6	8	17.4	13.8	23.9	14	6	9.5	1/4		8-02-1
10X7.5	10	18.8	16	27.7	16	5	7.5	1/8		10-01-1
10X7.5	10	18.8	16	29.7	16	6	9.5	1/4		10-02-1
10X7.5	10	18.8	16	25.1	17	8	10.5	3/8		10-03-1
12X9	12	20	18.9	31	19	6	9.5	1/4		12-02-1
12X9	12	20	18.9	26.9	19	8	10.5	3/8		12-03-1

外形チューブ	チューブ挿入穴部		D	L	六角対辺 B	e	a	ℓ₁	R(PT)	型式
外形×内径	穴径P	深さC	D	L	六角対辺 B	e	a	ℓ₁	R(PT)	TYPE	NO.
6X4	6	16.1	12	26.3	12	22.9	15.8	7.5	1/8	10PACK-ECMH (10個入り)	6-01-1
8X6	8	17.4	13.8	26.3	12	24.4	15.6	7.5	1/8		8-01-1
8X6	8	17.4	13.8	31.5	15	27	19.4	9.5	1/4		8-02-1
10X7.5	10	18.8	16	31.5	15	27.2	19.4	9.5	1/4		10-02-1
12X9	12	20	16	36.2	19	30.5	22.3	10.5	3/8		12-03-1

外形チューブ	チューブ挿入穴部		D	L	六角対辺 B	d	e	ℓ₁	R(PT)	型式
外形×内径	穴径P	深さC	D	L	六角対辺 B	d	e	ℓ₁	R(PT)	TYPE	NO.
4X2.5	4	15.4	9.9	17.9	10	2.2	18.1	7.5	1/8	10PACK-ECML (10個入り)	4-01-1
6X4	6	16.1	12	19.9	10	4	20.3	7.5	1/8		6-01-1
8X6	8	17.4	13.8	20.9	12	6	22.4	7.5	1/8		8-01-1
8X6	8	17.4	13.8	22.9	14	6	22.4	9.5	1/4		8-02-1
10X7.5	10	18.8	16	22.4	14	6.5	25.4	7.5	1/8		10-01-1
10X7.5	10	18.8	16	24.4	14	8	25.4	9.5	1/4		10-02-1
10X7.5	10	18.8	16	25.4	17	8	25.4	10.5	3/8		10-03-1
12X9	12	20	18.9	26.4	17	9	27.3	9.5	1/4		12-02-1
12X9	12	20	18.9	27.4	17	9	27.3	10.5	3/8		12-03-1

注文例

型式

10PACK-ECMC4-01-1
10PACK-ECMH8-02-1
10PACK-ECML6-01-1

納期

在庫品

型番リスト

表示件数:

型番	形状	適用チューブ外径(mm)	R/(PT)(呼び)	L(長さ)(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

10PACK-ECMC4-01-1	ストレート	4	1/8	19.9	1パック 10個入り	1,400円( 1,540円 )	在庫品1日目当日出荷可能
10PACK-ECMC6-01-1	ストレート	6	1/8	21.2	1パック 10個入り	1,600円( 1,760円 )	在庫品1日目当日出荷可能
10PACK-ECMC6-02-1	ストレート	6	1/4	21.4	1パック 10個入り	1,660円( 1,826円 )	在庫品1日目当日出荷可能
10PACK-ECMC8-01-1	ストレート	8	1/8	26	1パック 10個入り	1,800円( 1,980円 )	在庫品1日目当日出荷可能
10PACK-ECMC8-02-1	ストレート	8	1/4	23.9	1パック 10個入り	1,800円( 1,980円 )	在庫品1日目当日出荷可能
10PACK-ECMC10-01-1	ストレート	10	1/8	27.7	1パック 10個入り	2,130円( 2,343円 )	在庫品1日目当日出荷可能
10PACK-ECMC10-02-1	ストレート	10	1/4	29.7	1パック 10個入り	2,190円( 2,409円 )	在庫品1日目当日出荷可能
10PACK-ECMC10-03-1	ストレート	10	3/8	25.1	1パック 10個入り	2,260円( 2,486円 )	在庫品1日目当日出荷可能
10PACK-ECMC12-02-1	ストレート	12	1/4	31	1パック 10個入り	2,730円( 3,003円 )	在庫品1日目当日出荷可能
10PACK-ECMC12-03-1	ストレート	12	3/8	26.9	1パック 10個入り	2,790円( 3,069円 )	在庫品1日目当日出荷可能
10PACK-ECMH6-01-1	L形	6	1/8	26.3	1パック 10個入り	4,850円( 5,335円 )	在庫品1日目当日出荷可能
10PACK-ECMH8-01-1	L形	8	1/8	26.3	1パック 10個入り	5,850円( 6,435円 )	在庫品1日目当日出荷可能
10PACK-ECMH8-02-1	L形	8	1/4	31.5	1パック 10個入り	6,180円( 6,798円 )	在庫品1日目当日出荷可能
10PACK-ECMH10-02-1	L形	10	1/4	31.5	1パック 10個入り	6,450円( 7,095円 )	在庫品1日目当日出荷可能
10PACK-ECMH12-03-1	L形	12	3/8	36.2	1パック 10個入り	8,580円( 9,438円 )	在庫品1日目当日出荷可能
10PACK-ECML4-01-1	L形	4	1/8	17.9	1パック 10個入り	2,990円( 3,289円 )	在庫品1日目当日出荷可能
10PACK-ECML6-01-1	L形	6	1/8	19.9	1パック 10個入り	3,130円( 3,443円 )	在庫品1日目当日出荷可能
10PACK-ECML8-01-1	L形	8	1/8	20.9	1パック 10個入り	3,590円( 3,949円 )	在庫品1日目当日出荷可能
10PACK-ECML8-02-1	L形	8	1/4	22.9	1パック 10個入り	3,660円( 4,026円 )	在庫品1日目当日出荷可能
10PACK-ECML10-01-1	L形	10	1/8	22.4	1パック 10個入り	4,790円( 5,269円 )	在庫品1日目当日出荷可能
10PACK-ECML10-02-1	L形	10	1/4	24.4	1パック 10個入り	4,990円( 5,489円 )	在庫品1日目当日出荷可能
10PACK-ECML10-03-1	L形	10	3/8	25.4	1パック 10個入り	5,050円( 5,555円 )	在庫品1日目当日出荷可能
10PACK-ECML12-02-1	L形	12	1/4	26.4	1パック 10個入り	5,720円( 6,292円 )	在庫品1日目当日出荷可能
10PACK-ECML12-03-1	L形	12	3/8	27.4	1パック 10個入り	5,720円( 6,292円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

■ミスミオリジナルの継手商品が新たなパック品で登場！
・従来品と互換性のあるミスミオリジナルの継手が登場
・従来のパック品よりも小口（10本/パック）にて販売
・さらに従来のパック品より低価格にてご提供

(i)ご注意

本商品のバラ売りはございません。
本製品はRoHS非対応になります。ご注意ください。
ECMLはネジの締め付け後、頭部を回転させ、チューブ挿入口の角度を変更できます。
ECMH、ECMLは頭部を連続的に回転させて使用しつづけると、Oリングが劣化し、水モレの原因となりますのでご注意ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
