プラ型冷却用ワンタッチ継手（耐熱99℃）L形継手
- 当日出荷可能
- 通常価格(税別)
- 540円 ～ 1,530円
- 税込価格
- 594円 ～ 1,683円
■従来品（M-KL、M-KH）の後継品が新商品（MR-KL、MR-KH）として...

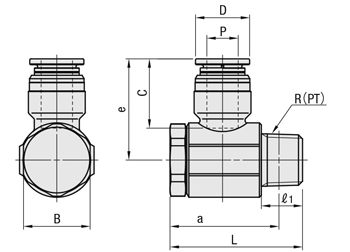

外形図・規格表
開放リング：黄銅（C3604）＋無電解ニッケルメッキ
ネジ部：黄銅（C3604）＋無電解ニッケルメッキ
ネジ部JIS B0203管用テーパネジR(PT)
※ネジ部には耐熱シール材が塗布されています。
[ ! ]MR-KLは一体品です。
取り外しはできませんので、ご注意ください。
[ ! ]水温99℃以下でご使用ください。
[ ! ]サージ圧力（衝撃流等により瞬間的にかかる圧力）を最高使用圧力
（1MPa）以下に抑えてご使用ください。
[ ! ]ご利用の際には、必ずインサートスリーブ（P.1006）と合わせて
ご使用ください。
[ ! ]外観が120℃と類似しておりますが、開放リング部の刻印文字「F」
の有無にて判別が可能です。
(99℃シリーズ：「F」刻印無し。120℃シリーズ：「F」刻印有り)
開放リング：黄銅（C3604）＋無電解ニッケルメッキ
ネジ部：黄銅（C3604）＋無電解ニッケルメッキ
ネジ部JIS B0203管用テーパネジR(PT)
※ネジ部には耐熱シール材が塗布されています。
[ ! ]MR-KHは一体品です。
取り外しはできませんので、ご注意ください。
[ ! ]水温99℃以下でご使用ください。
[ ! ]サージ圧力（衝撃流等により瞬間的にかかる圧力）を最高使用圧力
（1MPa）以下に抑えてご使用ください。
[ ! ]ご利用の際には、必ずインサートスリーブ（P.1006）と合わせて
ご使用ください。
[ ! ]外観が120℃と類似しておりますが、開放リング部の刻印文字「F」
の有無にて判別が可能です。
(99℃シリーズ：「F」刻印無し。120℃シリーズ：「F」刻印有り)
規格表
| 型式 |
| MR-KL4-01-1 |
| MR-KH6-01-1 |
| 適用チューブ | チューブ挿入穴部 | D | d | L | a | e | B | ℓ1 | R(PT) | 型 式 | ||
| 外径×内径 | 穴径P | 深さC | Type | No. | ||||||||
| 4×2.5 | 4 | 15.1 | 9.7 | 2.5 | 22 | 22.8 | 18 | 10 | 8 | 1/8 | MR－KL | 4-01-1 |
| 6×4 | 6 | 17.2 | 11.8 | 4 | 23.7 | 25.6 | 21 | 12 | 6-01-1 | |||
| 8×6 | 8 | 18.4 | 13.7 | 6 | 25 | 27.9 | 23 | 14 | 8-01-1 | |||
| 28 | 28.8 | 11 | 1/4 | 8-02-1 | ||||||||
| 10×7.5 | 10 | 20.9 | 17.5 | 27.5 | 32.3 | 27 | 17 | 8 | 1/8 | 10-01-1 | ||
| 8 | 30.5 | 33.2 | 11 | 1/4 | 10-02-1 | |||||||
| 31.5 | 33.9 | 12 | 3/8 | 10-03-1 | ||||||||
| 12×9 | 12 | 23.5 | 20.8 | 31 | 35.4 | 30.6 | 21 | 11 | 1/4 | 12-02-1 | ||
| 9 | 32 | 36.1 | 12 | 3/8 | 12-03-1 | |||||||
| 適用チューブ | チューブ挿入穴部 | D | 六角対辺 B | L | a | e | ℓ1 | R(PT) | 型 式 | ||
| 外径×内径 | 穴径P | 深さC | Type | No. | |||||||
| 6×4 | 6 | 17.2 | 11.8 | 14 | 28.2 | 24.2 | 23.8 | 8 | 1/8 | MR－KH | 6-01-1 |
| 8×6 | 8 | 18.4 | 13.7 | 25.1 | 8-01-1 | ||||||
| 17 | 35.1 | 29.1 | 26.6 | 10.5 | 1/4 | 8-02-1 | |||||
| 10×7.5 | 10 | 20.9 | 17.5 | 28.7 | 10-02-1 | ||||||
| 12×9 | 12 | 23.5 | 20.8 | 21 | 38.9 | 32.6 | 33.3 | 12 | 3/8 | 12-03-1 | |
納期
|
型番リスト
- 表示件数:
| 型番 |
適用チューブ外径(mm) |
R/(PT)(呼び) |
e(センターからの高さ)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
6
|
1/8
|
23.8
| 10 | 1個 | 870円(
957円
) | 在庫品1日目 当日出荷可能 | |
8
|
1/8
|
25.1
| 10 | 1個 | 1,050円(
1,155円
) | 在庫品1日目 当日出荷可能 | |
8
|
1/4
|
26.6
| 10 | 1個 | 1,100円(
1,210円
) | 在庫品1日目 当日出荷可能 | |
10
|
1/4
|
28.7
| 10 | 1個 | 1,160円(
1,276円
) | 在庫品1日目 当日出荷可能 | |
12
|
3/8
|
33.3
| 10 | 1個 | 1,530円(
1,683円
) | 在庫品1日目 当日出荷可能 | |
4
|
1/8
|
18
| 10 | 1個 | 540円(
594円
) | 在庫品1日目 当日出荷可能 | |
6
|
1/8
|
21
| 10 | 1個 | 570円(
627円
) | 在庫品1日目 当日出荷可能 | |
8
|
1/8
|
23
| 10 | 1個 | 640円(
704円
) | 在庫品1日目 当日出荷可能 | |
8
|
1/4
|
23
| 10 | 1個 | 650円(
715円
) | 在庫品1日目 当日出荷可能 | |
10
|
1/8
|
27
| 10 | 1個 | 860円(
946円
) | 在庫品1日目 当日出荷可能 | |
10
|
1/4
|
27
| 10 | 1個 | 900円(
990円
) | 在庫品1日目 当日出荷可能 | |
10
|
3/8
|
27
| 10 | 1個 | 910円(
1,001円
) | 在庫品1日目 当日出荷可能 | |
12
|
1/4
|
30.6
| 10 | 1個 | 1,030円(
1,133円
) | 在庫品1日目 当日出荷可能 | |
12
|
3/8
|
30.6
| 10 | 1個 | 1,030円(
1,133円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
■従来品（M-KL、M-KH）の後継品が新商品（MR-KL、MR-KH）として登場！
・チューブ径、取付ねじサイズは従来品と同じで互換性あり
・従来品の型式の「M-～」を「MR-～」に変更することで同じ仕様のものが入手可能に
(i)ご注意
- サージ圧力（衝撃流等により瞬間的にかかる圧力）を最高使用圧力（1MPa）以下に抑えてご使用ください。
- ご利用の際には、必ずインサートスリーブ（10PACK-WR）と合わせてご使用ください。
- MR-KL、MR-KHは一体品です。取り外しできませんのでご注意ください。また、水温99℃以下でご使用ください。
- L形継手は取付後の向き調整を目的に回転させることはできますが、連続回転での使用は水漏れの原因となりますのでご注意ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
