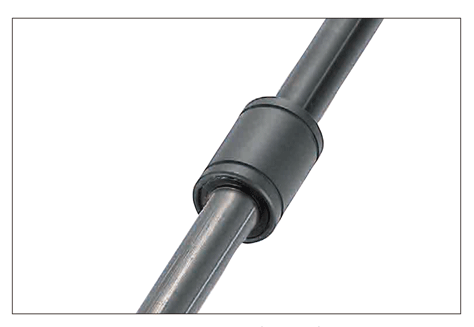

全長硬度保証シャフト　片端めねじ/両端めねじ

全長硬度保証シャフト　片端めねじ/両端めねじ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 全長硬度保証シャフト　片端めねじ/両端めねじ
  • 全長硬度保証シャフト　片端めねじ/両端めねじ
評価 4.7平均満足度4.7 この商品のレビューをみる（4件）
通常価格(税別)
 -
税込価格
 -

【特長】 全長硬度保証シャフトは、硬度低下が無い為、ショートストロークでの摺動...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

直動ガイド機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定246件の候補があります。

Loading...

外形図・規格表

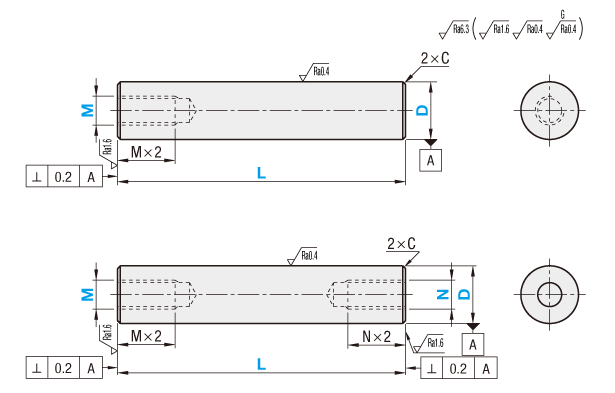

外形図

片端めねじタイプ
両端めねじタイプ 全長硬度保証シャフト　片端めねじ/両端めねじ:関連画像

[ ! ]D部面粗度はメッキ品全長硬度保証シャフト　片端めねじ/両端めねじ:関連画像メッキ無し品は全長硬度保証シャフト　片端めねじ/両端めねじ:関連画像です。
[ ! ]L寸の寸法公差はJISB0405m級に準じる。
TypeD公差[ M ]材質[ H ]硬度[ S ]表面処理
片端めねじ両端めねじ
SFATSFAWg6SUJ2相当高周波焼入
有効硬化層深さ>> こちら
SUJ2相当 58HRC〜
SUS440Cまたは
13Cr系ステンレス 56HRC〜		−
SSFATSSFAWSUS440Cまたは
13Cr系ステンレス
RSFATRSFAWSUJ2相当低温黒色クロムメッキ
[ ! ]SUS440Cまたは13Cr系ステンレス規格については>>こちら

規格表

型式−L−M−N
SFAT20
SFAW15
SF−SSFAT20		−
−
−		80
100
50		−
−
−		M6
M6
M8
−
N10
脱脂洗浄サービス >>こちら
D公差
6−0.004
−0.012
8−0.005
−0.014
10
12−0.006
−0.017
13
15
16
18
20−0.007
−0.020

型式L
指定1mm単位		M(並目)・N(並目)
選択		C
TypeD
片端めねじ


SFAT
SSFAT
RSFAT		両端めねじ


SFAW
SSFAW
RSFAW		620〜1503      0.5以下
820〜150345
1020〜1503456
1220〜150 4568
1325〜150 4568
1525〜150 456810
1630〜150 456810
1830〜150 45681012
2030〜150 456810121.0以下
[ ! ]全長LはM×2＋N×2≦Lが必要です。
[ ! ]M×2.5＋4＋N×2.5＋4≧Lの場合、タップ下穴が貫通及び小さいタップの有効長が短くなります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工詳細

■出荷日
 3 日目出荷

●RSFAT・RSFAW
 8 日目出荷
・追加工詳細は下記よりご確認ください。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。
追加工コード追加工内容 固定寸法適用条件 指定例￥/1Code
LKC

L寸法・公差を
精密に変更
全長硬度保証シャフト 片端めねじ/両端めねじ 関連画像1_追加工詳細

・L<150→L±0.03[ ! ]L寸単位0.1mm指定可SSFAW16-120.5-M8-N10-LKC400
MD
ND

めねじ有効長を
M(N)×3に変更
全長硬度保証シャフト 片端めねじ/両端めねじ 関連画像2_追加工詳細

-[ ! ]D=10～30かつ、M（N）=6～20適用
[ ! ]片端めねじ：MD×3.5+4≦L
[ ! ]両端めねじ：MD×3.5+4+ND×3.5+4≦L

[ NG ]MSC・NSCとの併用不可		SSFAW16-120-MD8-ND10MD：200
ND：200
MSC
NSC

めねじを細目ねじに変更全長硬度保証シャフト 片端めねじ/両端めねじ 関連画像3_追加工詳細

DMSC・NSC
12・138
15・16810
1881012
208101214
ピッチ1.01.251.5
[ ! ]D=12以上に適用

[ NG ]M（N）寸法はMSC（NSC）と同寸法になります。
[ NG ]MD・NDとの併用不可		SSFAW16-120-MSC8-NSC10300

・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

全長硬度保証シャフト　片端めねじ/両端めねじ 関連画像1_真円度
■真直度測定方法
全長硬度保証シャフト　片端めねじ/両端めねじ
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
■真円度 M
外径g6のシャフト（焼き入れ）
D真円度 M
を超え以下
6130.004
13200.005
単位：mm
■真直度 K
外径g6のシャフト（焼き入れ）
DL真直度 K
6～20L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm
■L寸法公差
外径g6のシャフト（焼き入れ）
LL寸法
公差
を超え以下
1930±0.2
30120±0.3
120150±0.5
単位：mm

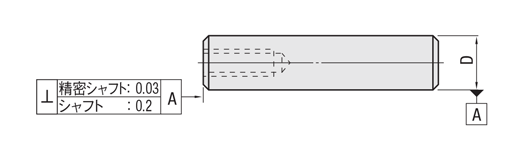

■直角度

全長硬度保証シャフト　片端めねじ/両端めねじ 関連画像1_直角度

表面処理の注意点

■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。
 例）メッキ残り部：段付き おねじシャフト 平面取り追加

///部：メッキ残部

全長硬度保証シャフト　片端めねじ/両端めねじ 関連画像1_メッキ層について


シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8g6/h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能-
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類-
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 -1箇所まで指定可能
同軸度変更 -可能
おねじ左ねじ変更 -可能
すり割り溝追加-1箇所まで指定可能
C面取り幅変更-可能

関連リンク

■よくある質問
//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06



■規格外品サービスのご案内

ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 次へ
型番
軸端形状（右）
材質
詳細材質
表面処理
軸径 D(φ)
長さ L(mm)
硬度
めねじ(並目・有効長：呼び径×2) [M](mm)
めねじ(並目・有効長：呼び径×2) [N](mm)
めねじ(並目・有効長：呼び径×3) [MD](mm)
めねじ(並目・有効長：呼び径×3) [ND](mm)
めねじMを細目ねじ変更 [MSC](mm)
めねじNを細目ねじ変更 [NSC](mm)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
6
20 ～ 150
高周波焼入(58HRC～)
3
-
-
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
8
20 ～ 150
高周波焼入(58HRC～)
3 ～ 5
-
-
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
10
20 ～ 150
高周波焼入(58HRC～)
3 ～ 6
-
-
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
10
20 ～ 150
高周波焼入(58HRC～)
-
-
6
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
12
20 ～ 150
高周波焼入(58HRC～)
4 ～ 8
-
-
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
12
20 ～ 150
高周波焼入(58HRC～)
-
-
6 ～ 8
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
12
20 ～ 150
高周波焼入(58HRC～)
-
-
-
-
8
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
13
25 ～ 150
高周波焼入(58HRC～)
4 ～ 8
-
-
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
13
25 ～ 150
高周波焼入(58HRC～)
-
-
6 ～ 8
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
13
25 ～ 150
高周波焼入(58HRC～)
-
-
-
-
8
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
15
25 ～ 150
高周波焼入(58HRC～)
4 ～ 10
-
-
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
15
25 ～ 150
高周波焼入(58HRC～)
-
-
6 ～ 10
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
15
25 ～ 150
高周波焼入(58HRC～)
-
-
-
-
8 ～ 10
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
16
30 ～ 150
高周波焼入(58HRC～)
4 ～ 10
-
-
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
16
30 ～ 150
高周波焼入(58HRC～)
-
-
6 ～ 10
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
16
30 ～ 150
高周波焼入(58HRC～)
-
-
-
-
8 ～ 10
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
18
30 ～ 150
高周波焼入(58HRC～)
4 ～ 12
-
-
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
18
30 ～ 150
高周波焼入(58HRC～)
-
-
6 ～ 12
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
18
30 ～ 150
高周波焼入(58HRC～)
-
-
-
-
8 ～ 12
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
20
30 ～ 150
高周波焼入(58HRC～)
4 ～ 12
-
-
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
20
30 ～ 150
高周波焼入(58HRC～)
-
-
6 ～ 12
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

加工なし
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
20
30 ～ 150
高周波焼入(58HRC～)
-
-
-
-
8 ～ 14
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
6
20 ～ 150
高周波焼入(58HRC～)
3
3
-
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
8
20 ～ 150
高周波焼入(58HRC～)
3 ～ 5
3 ～ 5
-
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
10
20 ～ 150
高周波焼入(58HRC～)
3 ～ 6
3 ～ 6
-
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
10
20 ～ 150
高周波焼入(58HRC～)
3 ～ 6
-
-
6
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
10
20 ～ 150
高周波焼入(58HRC～)
-
3 ～ 6
6
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
10
20 ～ 150
高周波焼入(58HRC～)
-
-
6
6
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
12
20 ～ 150
高周波焼入(58HRC～)
4 ～ 8
4 ～ 8
-
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
12
20 ～ 150
高周波焼入(58HRC～)
4 ～ 8
-
-
6 ～ 8
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
12
20 ～ 150
高周波焼入(58HRC～)
4 ～ 8
-
-
-
-
8
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
12
20 ～ 150
高周波焼入(58HRC～)
-
4 ～ 8
6 ～ 8
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
12
20 ～ 150
高周波焼入(58HRC～)
-
-
6 ～ 8
6 ～ 8
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
12
20 ～ 150
高周波焼入(58HRC～)
-
-
6 ～ 8
-
-
8
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
12
20 ～ 150
高周波焼入(58HRC～)
-
4 ～ 8
-
-
8
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
12
20 ～ 150
高周波焼入(58HRC～)
-
-
-
6 ～ 8
8
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
12
20 ～ 150
高周波焼入(58HRC～)
-
-
-
-
8
8
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
13
25 ～ 150
高周波焼入(58HRC～)
4 ～ 8
4 ～ 8
-
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
13
25 ～ 150
高周波焼入(58HRC～)
4 ～ 8
-
-
6 ～ 8
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
13
25 ～ 150
高周波焼入(58HRC～)
4 ～ 8
-
-
-
-
8
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
13
25 ～ 150
高周波焼入(58HRC～)
-
4 ～ 8
6 ～ 8
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
13
25 ～ 150
高周波焼入(58HRC～)
-
-
6 ～ 8
6 ～ 8
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
13
25 ～ 150
高周波焼入(58HRC～)
-
-
6 ～ 8
-
-
8
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
13
25 ～ 150
高周波焼入(58HRC～)
-
4 ～ 8
-
-
8
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
13
25 ～ 150
高周波焼入(58HRC～)
-
-
-
6 ～ 8
8
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
13
25 ～ 150
高周波焼入(58HRC～)
-
-
-
-
8
8
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
15
25 ～ 150
高周波焼入(58HRC～)
4 ～ 10
4 ～ 10
-
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
15
25 ～ 150
高周波焼入(58HRC～)
4 ～ 10
-
-
6 ～ 10
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
15
25 ～ 150
高周波焼入(58HRC～)
4 ～ 10
-
-
-
-
8 ～ 10
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
15
25 ～ 150
高周波焼入(58HRC～)
-
4 ～ 10
6 ～ 10
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
15
25 ～ 150
高周波焼入(58HRC～)
-
-
6 ～ 10
6 ～ 10
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
15
25 ～ 150
高周波焼入(58HRC～)
-
-
6 ～ 10
-
-
8 ～ 10
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
15
25 ～ 150
高周波焼入(58HRC～)
-
4 ～ 10
-
-
8 ～ 10
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
15
25 ～ 150
高周波焼入(58HRC～)
-
-
-
6 ～ 10
8 ～ 10
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
15
25 ～ 150
高周波焼入(58HRC～)
-
-
-
-
8 ～ 10
8 ～ 10
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
16
30 ～ 150
高周波焼入(58HRC～)
4 ～ 10
4 ～ 10
-
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
16
30 ～ 150
高周波焼入(58HRC～)
4 ～ 10
-
-
6 ～ 10
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
16
30 ～ 150
高周波焼入(58HRC～)
4 ～ 10
-
-
-
-
8 ～ 10
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
16
30 ～ 150
高周波焼入(58HRC～)
-
4 ～ 10
6 ～ 10
-
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

めねじ
[鉄] SUJ2相当
SUJ2相当
低温黒色クロムメッキ
16
30 ～ 150
高周波焼入(58HRC～)
-
-
6 ～ 10
6 ～ 10
-
-
SUJ2相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 次へ

Loading...

詳細情報

基本情報

【特長】 全長硬度保証シャフトは、硬度低下が無い為、ショートストロークでの摺動にご利用できます。

【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L〜40L41〜60L61〜80L81〜100L101〜125L126〜150
SFAT6340530530530690690
8330490490490660660
10340500500500680680
12360530530530710710
13370550550550720720
15・16370560560560750750
18・20390590590590780780
SSFAT66409509509501,2701,270
8・106108908908901,2201,220
12・136801,0301,0301,0301,3801,380
15・168501,2701,2701,2701,6901,690
18・201,0301,5401,5401,5402,0702,070
RSFAT61,1101,2801,2801,2801,4401,440
81,1001,2501,2501,2501,4101,410
101,1101,2601,2601,2601,5401,540
121,1201,4001,4001,4001,6901,690
131,1301,4201,4201,4201,7001,700
151,2501,5401,5401,5401,8401,840
161,2501,5401,5401,5401,9501,950
181,2701,6901,6901,6902,0902,090
201,2701,8101,8101,8102,3302,330
SFAW6470690690690930930
8440670670670880880
10450670670670890890
12460690690690920920
13470700700700950950
15・164907407407401,0001,000
18・204907507507501,0001,000

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L〜40L41〜60L61〜80L81〜100L101〜125L126〜150
SSFAW67901,1801,1801,1801,5601,560
8・107501,1301,1301,1301,5101,510
12・138001,2001,2001,2001,6001,600
15・169901,5001,5001,5002,0002,000
18・201,0601,6001,6001,6002,1202,120
RSFAW61,2401,4401,4401,4401,6701,670
81,2101,4201,4201,4201,6201,620
101,2201,4201,4201,4201,7401,740
121,2301,5501,5501,5501,8901,890
131,2401,5601,5601,5601,9101,910
151,3801,7101,7101,7102,0802,080
161,3801,7101,7101,7102,1802,180
181,3801,8401,8401,8402,3002,300
201,3801,9501,9501,9502,5302,530
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦SUJ2相当 D公差g6 D6〜D12
数量区分標準対応個別対応
小口大口大口
数　量1〜45〜1213〜1920〜4950〜100101～
値引率基準単価5％10％15％23%お見積り
出荷日通常＋4日
[ ! ]低温黒色クロムメッキ品は51本以上お見積になります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。
◦その他
数量区分標準対応個別対応
小口大口大口
数　量1〜45〜1213〜1920〜4950〜100101～
値引率基準単価5％10％15％23%お見積り
出荷日通常＋7日
[ ! ]低温黒色クロムメッキ品は51本以上お見積になります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。

納期

 3 日目出荷
ご注文締切
急ストークA早割翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷800円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

●RSFAT・RSFAW
 8 日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■低温黒色クロムメッキの特長
シャフトの低温黒色クロムメッキは、黒色薄膜（膜厚1μ～2μ）で高い防錆効果があります。
又、ヘアピン打ち曲げに対してもヒビ割れが無く、繰り返し屈曲にも剥離しません。
シャフトの外径公差は、低温黒色クロムメッキ後もg6公差です。リニアブッシュとの摺動性も良く、
錆びを嫌う場所などに適します。又、低温黒色クロムメッキを施したリニアブブッシュとセットで使用
することにより、反射を嫌う場所にも適します。


摺動試験後のシャフト状況

全長硬度保証シャフト　片端めねじ/両端めねじ:関連画像
注文例 　　　詳細は各項でご確認ください。
出荷日　　　　
 5 日目出荷
 8 日目出荷

追加工 　　　詳細は各項でご確認ください。
摺動試験条件 リニアブシュ：LMUR12
　　　　　　　シャフト：RSFJ12
リニアブシュに412Nの荷重をかけ、50kmの摺動試験を実施。
低温黒色クロムメッキ対応シャフト（通常品）：8日目発送
材質対応軸径対応全長
SUJ2相当φ3～φ30500まで
全長硬度保証シャフト：8日目発送
材質対応軸径対応全長
SUJ2相当φ6～φ20150まで


精密シャフト：5日目発送
材質対応軸径対応全長
SUJ2相当φ4～φ30448まで
SUS440C
又は13Cr系ステンレス
（注1）低温黒色クロムメッキ品をシンナー等で拭きますと色落ちしますが、防錆効果には問題ありません。
    約1ヶ月以上で経年変化をし、色落ちしにくくなります。
（注2）低温黒色クロムメッキ品シャフトのタップ内は表面処理されません。
（注3）低温黒色クロムメッキ品シャフトの端面には、表面処理用のセンター穴がつくことがあります。

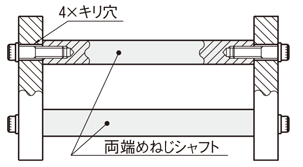

使用例

[ ! ]全長硬度保証シャフトは硬度低下が無いため、ショートストロークでの摺動がご利用できます。

カタログ

ダウンロード (PDF)
カタログ（見開き版）
  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

閉じる

あと13項目で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

全長硬度保証シャフト　片端めねじ/両端めねじ

全長硬度保証シャフト　片端めねじ/両端めねじ

    【クリーン洗浄品】全長硬度保証シャフト　片端めねじ/両端めねじ

    【クリーン洗浄品】全長硬度保証シャフト　片端めねじ/両端めねじ

      精密シャフト　両端めねじ/両端めねじスパナ溝付き

      精密シャフト　両端めねじ/両端めねじスパナ溝付き

        精密シャフト　片端めねじ/片端めねじスパナ溝付き

        精密シャフト　片端めねじ/片端めねじスパナ溝付き

          【クリーン洗浄品】精密シャフト　両端めねじ/両端めねじスパナ溝付き

          【クリーン洗浄品】精密シャフト　両端めねじ/両端めねじスパナ溝付き

            精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

            精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

              【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

              【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

                【クリーン洗浄品】精密シャフト　片端めねじ/片端めねじスパナ溝付き

                【クリーン洗浄品】精密シャフト　片端めねじ/片端めねじスパナ溝付き

                  精密シャフト　片端段付・両端めねじ/片端段付・両端めねじスパナ溝付

                  精密シャフト　片端段付・両端めねじ/片端段付・両端めねじスパナ溝付

                    【クリーン洗浄品】シャフト　片端おねじ・片端めねじタイプ

                    【クリーン洗浄品】シャフト　片端おねじ・片端めねじタイプ

                      【クリーン洗浄品】シャフト　片端段付・両端めねじ/片端段付・片端めねじ

                      【クリーン洗浄品】シャフト　片端段付・両端めねじ/片端段付・片端めねじ

                        【クリーン洗浄品】精密シャフト　片端段付・両端めねじ/片端段付・両端めねじスパナ溝付

                        【クリーン洗浄品】精密シャフト　片端段付・両端めねじ/片端段付・両端めねじスパナ溝付

                          【クリーン洗浄品】シャフト　片端段付おねじ・片端めねじ

                          【クリーン洗浄品】シャフト　片端段付おねじ・片端めねじ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目～   6日目～   3日目～   3日目～   6日目～   5日目   8日目   6日目～   5日目   6日目～   6日目～   8日目   6日目～
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし クリーン洗浄 該当なし 該当なし クリーン洗浄 該当なし クリーン洗浄 クリーン洗浄 該当なし クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄
                            基本形状 ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート 片端段付 ストレート 片端段付 片端段付 片端段付
                            軸端形状（左） めねじ めねじ めねじ めねじ めねじ おねじ おねじ めねじ めねじ おねじ - めねじ おねじ
                            軸端部直角度 直角度（0.2） 直角度（0.2） 直角度（0.03） 直角度（0.03） 直角度（0.03） 直角度（0.03） 直角度（0.03） 直角度（0.03） 直角度（0.03） 直角度（0.2） 直角度（0.2） 直角度（0.03） 直角度（0.2）

                            全長硬度保証シャフト　片端めねじ/両端めねじのレビュー

                            評価 4.7 平均満足度：4.7 4件のレビュー
                            1. 星５
                              75%
                            2. 星４
                              25%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            ﾊﾝﾄﾞﾙ
                            評価 4.0満足度：4.02022/03/08
                            小ロット（1個）使用のため、ミスミを使用しました。短納期対応でコストも抑えられました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具の回転機構
                            評価 5.0満足度：5.02021/03/02
                            治具の回転機構に追加工をして使用しています。
                            種類が豊富で非常に助かります。
                            精度も良く、安価で非常に助かります。
                            基本、MISUMI製の物に合わせて設計するように心がけています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            強固な固定がしたい時
                            評価 5.0満足度：5.02020/01/29
                            強固な固定がしたい時 グラつきが困るような場面での使用を想定していましたが、特に問題なく使用できています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            加工ジグの支柱用に
                            評価 5.0満足度：5.02019/05/15
                            加工ジグの支柱用に、使うことがよくあります。形状が豊富で助かっています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            4件全て見る

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            リニアシャフトカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.

                            閉じる

                            比較リスト
