仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

シャフト　片端段付おねじ・片端めねじ

シャフト　片端段付おねじ・片端めねじ

画像にマウスを合わせてイメージを拡大する

  • シャフト　片端段付おねじ・片端めねじ
  • シャフト　片端段付おねじ・片端めねじ
  • 規格変更
  • 規格拡張対象
評価 5.0平均満足度5.0 この商品のレビューをみる（4件）
通常価格(税別)
 -
税込価格
 -

【特長】片端段付おねじ・片端めねじタイプのシャフト（リニアシャフト・焼入れシャ...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

簡易回転ステージ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定1,116件の候補があります。

Loading...

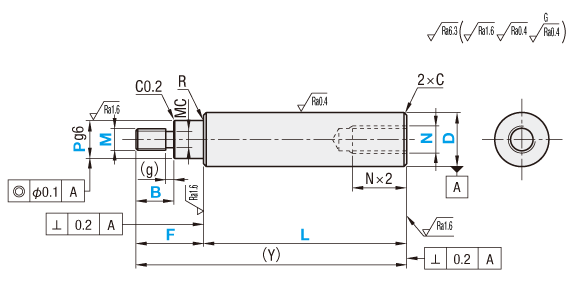

外形図・規格表

外形図

シャフト　片端段付おねじ・片端めねじ:関連画像
[ ! ]D部面粗度はメッキ品シャフト　片端段付おねじ・片端めねじ:関連画像メッキ無し品はシャフト　片端段付おねじ・片端めねじ:関連画像です。
[ ! ]L、F、B寸の寸法公差はJISB0405m級に準じる。
Type[ M ]材質[ H ]硬度[ S ]表面処理
D公差g6D公差h5D公差f8
SFAYSFUY−SUJ2相当高周波焼入
有効硬化層深さ>>こちら
SUJ2相当 58HRC〜
SUS440Cまたは
13Cr系ステンレス 56HRC〜		−
SSFAYSSFUY−SUS440Cまたは
13Cr系ステンレス
PSFAYPSFUY−SUJ2相当硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚5μ以上〜
PSSFAYPSSFUY−SUS440Cまたは
13Cr系ステンレス
RSFAY−−SUJ2相当低温黒色クロムメッキ
RSSFAY−−SUS440Cまたは
13Cr系ステンレス
−−PSFGYS45C相当−硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚10μ以上〜
−−PSSFGYSUS304
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照。

規格表

型式−L−F−B−P−M−N
SFAY20−277−F25−B12−P10−M8−N12
D公差
Dg6h5f8
8−0.005
−0.014		0
−0.006		−0.013
−0.035
10
12−0.006
−0.017		0
−0.008		−0.016
−0.043
13
15
16
18
20−0.007
−0.020		0
−0.009		−0.020
−0.053
25
30
35−0.009
−0.025		0
−0.011		−0.025
−0.064
40
50
型式指定1mm単位 M(並目)
選択		N(並目)
選択		(Y)
Max.		RC
TypeDLFBP
D公差g6
SFAY
SSFAY
PSFAY
PSSFAY
RSFAY
RSSFAY

D公差f8
PSFGY
PSSFGY		D公差h5
SFUY
SSFUY
PSFUY
PSSFUY		825〜109010≦F≦P×5Pitch×3＋(g)≦B≦M×3M＜P＜D56       345        11000.3
以下		0.5
以下
1025〜1190568      3456       1200
1225〜139056810     (3)4568      1400
1325〜139056810     (3)4568      1400
1525〜13905681012    (3)456810     1400
1625〜13905681012     456810     1400
1825〜1390568101216    45681012    1400
2025〜1390568101216    45681012    14001.0
以下
2525〜139056810121620   4568101216   1400
3025〜1490 681012162024    6810121620  1500
3525〜148020≦F≦P×5   101216202430    81012162024 15000.5
以下
4040〜1480    1216202430     1012162024301500
[ ! ]低温黒色クロムメッキ品はD≦30、Y≦1000です。5050〜1480     16202430      12162024301500
[ ! ]N（　）寸法はD公差g6のみご選択いただけます。[ ! ]全長Lは、N×2.5＋4≦Lが必要です。 [ ! ]F−B≧2が必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
並目ねじ逃げ寸法
MPitchMC(g)
50.84.12
61.04.4
81.256.03
101.57.7
121.759.44
162.013.0
202.516.45
243.019.6
303.525.0
細目ねじ逃げ寸法①
MMCPitchMC(g)
60.754.82
81.06.4
108.4
1210.4
1513.4
1715.4
2018.4
251.522.73
3027.7
細目ねじ逃げ寸法②
MMSPitchMC(g)
101.2583
121.59.7
1411.7
1815.7

■おねじ部C面取り詳細

ねじの
呼びM		ピッチ
P		面取りC
(参考値)
30.500.50
40.700.75
50.800.75
61.001.00
81.251.25
101.501.50
121.751.75
162.002.00
202.502.50
243.003.00
303.503.50
おねじ先端C面取り

追加工詳細

■出荷日

 3 日目出荷


●低温黒色クロムメッキ品

 8 日目出荷


・追加工詳細は下記タブよりご確認ください。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。

追加工コード追加工内容 固定寸法適用条件 指定例￥/1Code
LKC

L寸法・公差を

精密に変更

シャフト 片端段付おねじ・片端めねじ 関連画像1_追加工詳細

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1		[ ! ]L寸単位0.1mm指定可SFAY30-250.5-F40-B20-P10-M8-N10-LKC400
SC

スパナ溝1箇所追加

シャフト 片端段付おねじ・片端めねじ 関連画像2_追加工詳細

DWℓ1
878
108
121010
1311
1513
1614
1816
2017
2522
302715
3530
403620
5041
[ ! ]SC=指定1mm単位
[ ! ]SC+ℓ1≦L
[ ! ]SC≧0

[ NG ]WSCとの併用不可		SFAY30-200-F40-B20-P10-M8-N10-SC5400
WSC

スパナ溝2箇所追加

シャフト 片端段付おねじ・片端めねじ 関連画像3_追加工詳細

[ ! ]WSC, X =指定1mm単位
[ ! ]WSC+X+ℓ1×2＜L
[ ! ]WSC（X）≧0

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]SCとの併用不可		SFAY30-200-F40-B20-P10-M8-N10-WSC12-X8800
FC

平面取り1箇所追加

シャフト 片端段付おねじ・片端めねじ 関連画像4_追加工詳細

Dｈ
8～181
20～402
503
[ ! ]FC,E=指定1mm単位
[ ! ]D≦30：FC≦5×D、
D≧35：FC≦3×D
[ ! ]E=0またはE≧2

[ NG ]WFCとの併用不可		SFAY30-200-F40-B20-P10-M8-N10-FC10-E8200
WFC

平面取り2箇所追加

シャフト 片端段付おねじ・片端めねじ 関連画像5_追加工詳細

Dｈ
8～181
20～402
503
[ ! ]WFC,A,E=指定1mm単位
[ ! ]D≦30：WFC≦5×D、
D≧35：WFC≦3×D
[ ! ]A（E）=0またはA（E）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]FCとの併用不可		SFAY30-200-F40-B20-P10-M8-N10-WFC10-A8-E20400
RC

90度平面取り

1箇所追加

シャフト 片端段付おねじ・片端めねじ 関連画像6_追加工詳細

Db1h
1060.5
12～201.0
2510
3012
[ ! ]D=10～30適用
[ ! ]RC=指定1mm単位
[ ! ]RC+b1≦L
[ ! ]RC≧2

[ NG ]WRCとの併用不可		SFAY30-200-F40-B20-P10-M8-N10-RC10500
WRC

90度平面取り

2箇所追加

シャフト 片端段付おねじ・片端めねじ 関連画像7_追加工詳細

Db1h
1060.5
12～201.0
2510
3012
[ ! ]D=10～30適用
[ ! ]WRC=指定1mm単位
[ ! ]WRC+b1≦L
[ ! ]WRC（Y）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]RCとの併用不可		SFAY30-200-F40-B20-P10-M8-N10-WRC10-Y101,000
MMC
MMS

おねじ細目ねじに変更シャフト 片端段付おねじ・片端めねじ 関連画像8_追加工詳細

DMMCMMS
834568
10 456810      10
12  5681012     1012
13  5681012     10
15  568101215    1012
16  568101215    101214
18  56810121517   10121418
20   681012151720  10121418
25    8101215172025 10121418
30    81012151720253010121418
35     1012151720253010121418
40      121517202530 121418
50       1517202530  1418
ピッチ0.350.50.751.01.51.251.5
【ベアリングナット 細目追加工】
・「MMC」と指定

【シリンダ 細目追加工】
・「MMS」と指定		SFAY30-200-F40-B20-P10-MMC8-N10300
NSC

めねじを細目ねじに変更シャフト 片端段付おねじ・片端めねじ 関連画像9_追加工詳細

DNSC
12・138
15・16810
1881012
208101214
25～35810121418
40 10121418
50  121418
ピッチ1.01.251.5
[ ! ]D=12以上適用
[ NG ]NDとの併用不可		SFAY30-200-F40-B20-P10-M8-NSC14300
ND

めねじ有効長を
M(N)×3に変更シャフト 片端段付おねじ・片端めねじ 関連画像10_追加工詳細

ー[ ! ]D=10～30かつ、N=6～20適用
[ ! ]片端めねじ：ND×3.5+7≦L

[ NG ]NSCとの併用不可		SFAY30-200-F40-B20-P10-M8-ND6200

・上記以外の追加工をご希望の場合は、 「カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

シャフト　片端段付おねじ・片端めねじ 関連画像1_真円度
■真直度測定方法
シャフト　片端段付おねじ・片端めねじ 関連画像2_真円度
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M

外径g6・h5のシャフト（焼き入れ）
D真円度 M
を超え以下
7130.004
13200.005
20400.006
40500.007
単位：mm
外径f8のシャフト（焼きなし）
D真円度 M
を超え以下
7100.011
10180.014
18300.017
30500.020
単位：mm



■真直度 K

外径g6・h5のシャフト（焼き入れ）
DL真直度 K
8～50L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm
外径f8のシャフト（焼きなし）
L真直度 K
L≦1000.025以下
L＞100（L/100）×0.025以下
単位：mm



■L寸法公差

外径g6・h5のシャフト（焼き入れ）
LL寸法
公差
を超え以下
2430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm
外径f8のシャフト（焼きなし）
LL寸法
公差
を超え以下
2430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm

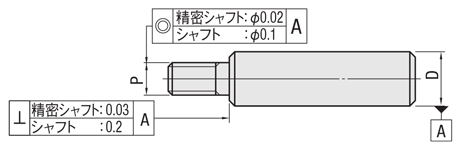

■同軸度・直角度

シャフト　片端段付おねじ・片端めねじ 関連画像1

硬度・表面処理の注意点

■加工部の硬度低下について
・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度

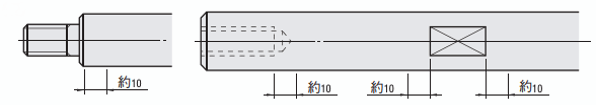

■硬度低下範囲
・加工部から10mm程度



(例)

シャフト　片端段付おねじ・片端めねじ 関連画像1_硬度低下範囲



■焼なましによる硬度低下加工部
・おねじ ・段付 ・スパナ溝 ・平面取り ・90度平面取り



■めねじの硬度低下条件

めねじは材質や選定条件により硬度低下の条件が異なります。

  • SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
  • SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
         ・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ


■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
8・100.5以上0.5以上
12・130.7以上
15～200.7以上
25～501.0以上


■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。


例)メッキ残り部:段付き おねじシャフト 平面取り追加

///部:メッキ残部

シャフト　片端段付おねじ・片端めねじ 関連画像1_メッキ層について


シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8g6/h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください。



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能ー
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類ー
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 ー1箇所まで指定可能
同軸度変更 ー可能
おねじ左ねじ変更 ー可能
すり割り溝追加ー1箇所まで指定可能
C面取り幅変更ー可能

関連リンク

■よくある質問

//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06



■規格外品サービスのご案内

ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 19
  8. 次へ
型番
材質
詳細材質
熱処理
表面処理
軸径 D(φ)
長さ L(mm)
軸はめあい公差
硬度
おねじ(並目) [M](mm)
おねじMを細目ねじ変更 [MMC](mm)
おねじMを細目ねじ変更 [MMS](mm)
めねじ(並目・有効長：呼び径×2) [N](mm)
めねじ(並目・有効長：呼び径×3) [ND](mm)
めねじNを細目ねじ変更 [NSC](mm)
B(mm)
F(mm)
P(mm)
材質証明書
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
8
25 ～ 1090
g6
高周波焼入(58HRC～)
5 ～ 6
-
-
3 ～ 5
-
-
6 ～ 30
10 ～ 42
7
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
8
25 ～ 1090
g6
高周波焼入(58HRC～)
-
6
-
3 ～ 5
-
-
6 ～ 30
10 ～ 42
7
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
10
25 ～ 1190
g6
高周波焼入(58HRC～)
5 ～ 8
-
-
3 ～ 6
-
-
6 ～ 40
10 ～ 63
7 ～ 9
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
10
25 ～ 1190
g6
高周波焼入(58HRC～)
5 ～ 8
-
-
-
6
-
6 ～ 40
10 ～ 63
7 ～ 9
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
10
25 ～ 1190
g6
高周波焼入(58HRC～)
-
6 ～ 8
-
3 ～ 6
-
-
6 ～ 40
10 ～ 63
7 ～ 9
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
10
25 ～ 1190
g6
高周波焼入(58HRC～)
-
6 ～ 8
-
-
6
-
6 ～ 40
10 ～ 63
7 ～ 9
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1390
g6
高周波焼入(58HRC～)
5 ～ 10
-
-
3 ～ 8
-
-
6 ～ 50
10 ～ 77
7 ～ 11
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1390
g6
高周波焼入(58HRC～)
5 ～ 10
-
-
-
6 ～ 8
-
6 ～ 50
10 ～ 77
7 ～ 11
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1390
g6
高周波焼入(58HRC～)
5 ～ 10
-
-
-
-
8
6 ～ 50
10 ～ 77
7 ～ 11
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1390
g6
高周波焼入(58HRC～)
-
6 ～ 10
-
3 ～ 8
-
-
6 ～ 50
10 ～ 77
7 ～ 11
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1390
g6
高周波焼入(58HRC～)
-
6 ～ 10
-
-
6 ～ 8
-
6 ～ 50
10 ～ 77
7 ～ 11
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1390
g6
高周波焼入(58HRC～)
-
6 ～ 10
-
-
-
8
6 ～ 50
10 ～ 77
7 ～ 11
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1390
g6
高周波焼入(58HRC～)
-
-
10
3 ～ 8
-
-
6 ～ 50
10 ～ 77
7 ～ 11
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1390
g6
高周波焼入(58HRC～)
-
-
10
-
6 ～ 8
-
6 ～ 50
10 ～ 77
7 ～ 11
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1390
g6
高周波焼入(58HRC～)
-
-
10
-
-
8
6 ～ 50
10 ～ 77
7 ～ 11
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1390
g6
高周波焼入(58HRC～)
5 ～ 10
-
-
3 ～ 8
-
-
6 ～ 50
10 ～ 84
7 ～ 12
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1390
g6
高周波焼入(58HRC～)
5 ～ 10
-
-
-
6 ～ 8
-
6 ～ 50
10 ～ 84
7 ～ 12
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1390
g6
高周波焼入(58HRC～)
5 ～ 10
-
-
-
-
8
6 ～ 50
10 ～ 84
7 ～ 12
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1390
g6
高周波焼入(58HRC～)
-
6 ～ 10
-
3 ～ 8
-
-
6 ～ 50
10 ～ 84
7 ～ 12
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1390
g6
高周波焼入(58HRC～)
-
6 ～ 10
-
-
6 ～ 8
-
6 ～ 50
10 ～ 84
7 ～ 12
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1390
g6
高周波焼入(58HRC～)
-
6 ～ 10
-
-
-
8
6 ～ 50
10 ～ 84
7 ～ 12
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1390
g6
高周波焼入(58HRC～)
-
-
10
3 ～ 8
-
-
6 ～ 50
10 ～ 84
7 ～ 12
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1390
g6
高周波焼入(58HRC～)
-
-
10
-
6 ～ 8
-
6 ～ 50
10 ～ 84
7 ～ 12
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1390
g6
高周波焼入(58HRC～)
-
-
10
-
-
8
6 ～ 50
10 ～ 84
7 ～ 12
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1390
g6
高周波焼入(58HRC～)
5 ～ 12
-
-
3 ～ 10
-
-
6 ～ 60
10 ～ 98
7 ～ 14
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1390
g6
高周波焼入(58HRC～)
5 ～ 12
-
-
-
6 ～ 10
-
6 ～ 60
10 ～ 98
7 ～ 14
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1390
g6
高周波焼入(58HRC～)
5 ～ 12
-
-
-
-
8 ～ 10
6 ～ 60
10 ～ 98
7 ～ 14
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1390
g6
高周波焼入(58HRC～)
-
6 ～ 12
-
3 ～ 10
-
-
6 ～ 60
10 ～ 98
7 ～ 14
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1390
g6
高周波焼入(58HRC～)
-
6 ～ 12
-
-
6 ～ 10
-
6 ～ 60
10 ～ 98
7 ～ 14
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1390
g6
高周波焼入(58HRC～)
-
6 ～ 12
-
-
-
8 ～ 10
6 ～ 60
10 ～ 98
7 ～ 14
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1390
g6
高周波焼入(58HRC～)
-
-
10 ～ 12
3 ～ 10
-
-
6 ～ 60
10 ～ 98
7 ～ 14
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1390
g6
高周波焼入(58HRC～)
-
-
10 ～ 12
-
6 ～ 10
-
6 ～ 60
10 ～ 98
7 ～ 14
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1390
g6
高周波焼入(58HRC～)
-
-
10 ～ 12
-
-
8 ～ 10
6 ～ 60
10 ～ 98
7 ～ 14
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1390
g6
高周波焼入(58HRC～)
5 ～ 12
-
-
4 ～ 10
-
-
6 ～ 60
10 ～ 105
7 ～ 15
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1390
g6
高周波焼入(58HRC～)
5 ～ 12
-
-
-
6 ～ 10
-
6 ～ 60
10 ～ 105
7 ～ 15
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1390
g6
高周波焼入(58HRC～)
5 ～ 12
-
-
-
-
8 ～ 12
6 ～ 60
10 ～ 105
7 ～ 15
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1390
g6
高周波焼入(58HRC～)
-
6 ～ 12
-
4 ～ 10
-
-
6 ～ 60
10 ～ 105
7 ～ 15
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1390
g6
高周波焼入(58HRC～)
-
6 ～ 12
-
-
6 ～ 10
-
6 ～ 60
10 ～ 105
7 ～ 15
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1390
g6
高周波焼入(58HRC～)
-
6 ～ 12
-
-
-
8 ～ 12
6 ～ 60
10 ～ 105
7 ～ 15
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1390
g6
高周波焼入(58HRC～)
-
-
10 ～ 12
4 ～ 10
-
-
6 ～ 60
10 ～ 105
7 ～ 15
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1390
g6
高周波焼入(58HRC～)
-
-
10 ～ 12
-
6 ～ 10
-
6 ～ 60
10 ～ 105
7 ～ 15
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1390
g6
高周波焼入(58HRC～)
-
-
10 ～ 12
-
-
8 ～ 12
6 ～ 60
10 ～ 105
7 ～ 15
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1390
g6
高周波焼入(58HRC～)
5 ～ 16
-
-
4 ～ 12
-
-
6 ～ 80
10 ～ 119
7 ～ 17
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1390
g6
高周波焼入(58HRC～)
5 ～ 16
-
-
-
6 ～ 12
-
6 ～ 80
10 ～ 119
7 ～ 17
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1390
g6
高周波焼入(58HRC～)
5 ～ 16
-
-
-
-
8 ～ 12
6 ～ 80
10 ～ 119
7 ～ 17
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1390
g6
高周波焼入(58HRC～)
-
6 ～ 12
-
4 ～ 12
-
-
6 ～ 80
10 ～ 119
7 ～ 17
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1390
g6
高周波焼入(58HRC～)
-
6 ～ 12
-
-
6 ～ 12
-
6 ～ 80
10 ～ 119
7 ～ 17
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1390
g6
高周波焼入(58HRC～)
-
6 ～ 12
-
-
-
8 ～ 12
6 ～ 80
10 ～ 119
7 ～ 17
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1390
g6
高周波焼入(58HRC～)
-
-
10 ～ 14
4 ～ 12
-
-
6 ～ 80
10 ～ 119
7 ～ 17
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1390
g6
高周波焼入(58HRC～)
-
-
10 ～ 14
-
6 ～ 12
-
6 ～ 80
10 ～ 119
7 ～ 17
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1390
g6
高周波焼入(58HRC～)
-
-
10 ～ 14
-
-
8 ～ 12
6 ～ 80
10 ～ 119
7 ～ 17
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
25 ～ 1390
g6
高周波焼入(58HRC～)
5 ～ 16
-
-
4 ～ 12
-
-
6 ～ 80
10 ～ 133
7 ～ 19
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
25 ～ 1390
g6
高周波焼入(58HRC～)
5 ～ 16
-
-
-
6 ～ 12
-
6 ～ 80
10 ～ 133
7 ～ 19
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
25 ～ 1390
g6
高周波焼入(58HRC～)
5 ～ 16
-
-
-
-
8 ～ 14
6 ～ 80
10 ～ 133
7 ～ 19
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
25 ～ 1390
g6
高周波焼入(58HRC～)
-
6 ～ 17
-
4 ～ 12
-
-
6 ～ 80
10 ～ 133
7 ～ 19
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
25 ～ 1390
g6
高周波焼入(58HRC～)
-
6 ～ 17
-
-
6 ～ 12
-
6 ～ 80
10 ～ 133
7 ～ 19
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
25 ～ 1390
g6
高周波焼入(58HRC～)
-
6 ～ 17
-
-
-
8 ～ 14
6 ～ 80
10 ～ 133
7 ～ 19
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
25 ～ 1390
g6
高周波焼入(58HRC～)
-
-
10 ～ 18
4 ～ 12
-
-
6 ～ 80
10 ～ 133
7 ～ 19
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
25 ～ 1390
g6
高周波焼入(58HRC～)
-
-
10 ～ 18
-
6 ～ 12
-
6 ～ 80
10 ～ 133
7 ～ 19
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
25 ～ 1390
g6
高周波焼入(58HRC～)
-
-
10 ～ 18
-
-
8 ～ 14
6 ～ 80
10 ～ 133
7 ～ 19
対象外
-
-
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 19
  8. 次へ

Loading...

詳細情報

基本情報

【特長】片端段付おねじ・片端めねじタイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）です。L寸規格が拡張！さらに充実したラインナップでお求めいただける様になりました。

【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
250		L251
〜
300		L301
〜
350		L351
〜
400		L401
〜
450		L451
〜
500		L501
〜
550		L551
〜
600		L601
〜
650		L651
〜
700		L701
〜
750		L751
〜
800		L801
〜
850		L851
〜
900		L901
〜
950		L951
〜
1000		L1001
〜
1100		L1101
〜
1200		L1201
〜
1300		L1301
〜
1400		L1401
〜
1490
SFAY
[ ! ]
SFUY		81,1201,2201,3201,4201,5101,6001,6901,7701,8701,9502,0402,1202,2102,2902,3702,4601,8201,8701,9302,0002,950－－－－
101,1801,2801,3801,4701,5601,6501,7401,8301,9202,0102,0902,1702,2502,3302,4202,5001,8501,9101,9602,0303,0003,170－－－
121,2401,3301,4301,5201,6101,7001,7901,8801,9602,0502,1302,2202,3002,3802,4702,5502,6402,7202,7902,8802,1702,3003,4903,760－
131,2901,4101,5101,6301,7301,8501,9502,0602,1602,2602,3602,4702,5702,6702,7702,8802,9803,0803,1803,2902,4902,6404,0104,330－
151,3501,4901,6201,7401,8702,0002,1102,2302,3502,4702,5802,7002,8202,9403,0603,1703,3003,4103,5303,6403,8904,1204,3604,590－
161,3801,5001,6201,7401,8601,9702,0902,1902,3102,4302,5302,6502,7502,8702,9803,0903,2003,3103,4203,5303,7603,9804,2004,420－
181,4501,6001,7401,8902,0302,1602,2902,4302,5602,7002,8402,9603,1003,2303,3703,5003,6303,7703,9104,0304,3104,5804,8405,110－
201,5001,6501,7901,9202,0602,1802,3202,4502,5702,7102,8402,9703,1003,2303,3703,5003,6303,7703,9104,0304,3104,5804,8405,110－
251,5501,8902,0802,2702,4602,6502,8403,0203,2103,3903,5803,7703,9604,1504,3404,5304,7104,9005,0805,2705,6506,0306,4106,770－
301,5602,1002,3402,5702,8003,0503,2803,5103,7503,9804,2104,4404,6804,9105,1505,3905,6205,8506,0906,3206,7907,2607,7308,1908,660
351,5802,3703,1503,9404,7704,7705,5905,5906,4106,4107,2107,2109,8109,8109,8109,81011,31011,31011,31011,31012,97012,97016,21016,21016,210
401,9302,8903,8504,8105,7105,7106,6206,6207,5907,5908,5608,56011,13011,13011,13011,13012,87012,87012,87012,87014,70014,70018,38018,38018,380
502,1703,2404,3305,4106,6206,6207,8007,8009,4309,43011,06011,06013,53013,53013,53013,53015,87015,87015,87015,87018,28018,28022,84022,84022,840
SSFAY
[ ! ]
SSFUY		81,2501,4701,6801,8902,0902,2802,4702,6702,8603,0503,2403,4303,6203,8204,0104,2103,1403,2803,4103,5605,370－－－－
101,3201,5401,7601,9702,1802,3802,5802,7802,9903,1903,3903,5903,8004,0004,2004,4103,2903,4303,5803,7305,6206,030－－－
121,4201,6801,9402,1702,4202,6602,9003,1403,3803,6203,8604,1104,3504,5904,8305,0705,3105,5505,7906,0304,6505,0007,4807,960－
131,4601,7402,0102,2602,5202,7703,0303,2903,5403,8004,0504,3104,5704,8205,0705,3305,5905,8506,1006,3504,9005,2707,9008,400－
151,5601,8802,1802,4902,7803,0903,3803,6903,9804,2804,5804,8805,1805,4805,7806,0806,3706,6806,9707,2807,8808,4709,0709,670－
161,6001,9302,2502,5602,8803,1903,5103,8204,1304,4404,7605,0705,3905,7006,0206,3306,6406,9507,2707,5808,2108,8309,46010,090－
181,6902,0502,3902,7503,1003,4403,7904,1404,4804,8305,1805,5205,8806,2306,5706,9207,2707,6107,9608,3109,0109,70010,40011,090－
201,7102,0602,3902,7503,1003,4403,7904,1404,4804,8305,1805,5205,8806,2306,5706,9207,2707,6107,9608,3109,0109,70010,40011,090－
252,0702,6303,1803,7404,2904,8405,4005,9506,5107,0607,6108,1708,7309,2809,83010,38010,94011,50012,04012,60013,71014,82015,93017,030－
302,1402,9903,6804,3605,0405,7106,3907,0807,7608,4309,1109,80010,48011,15011,83012,52013,20013,87014,55015,24016,59017,96019,31020,67022,030
352,1503,2204,2905,3706,6206,6207,8807,8809,2909,29010,71010,71013,91013,91013,91013,91016,74016,74016,74016,74019,58019,58024,49024,49024,490
402,6103,9105,2206,5208,0508,0509,5909,59011,35011,35013,10013,10017,04017,04017,04017,04020,56020,56020,56020,56024,08024,08030,10030,10030,100
503,7005,5307,3909,23011,12011,12012,99012,99015,45015,45017,89017,89023,65023,65023,65023,65028,70028,70028,70028,70033,72033,72042,17042,17042,170
PSFAY
[ ! ]
PSFUY		81,1401,2701,3901,5001,6201,7201,8301,9402,0402,1402,2502,3502,4502,5502,6602,7602,0502,1202,1802,2603,370－－－－
101,2101,3201,4401,5501,6701,7701,8902,0002,1002,1902,3002,4002,5102,6102,7202,8102,0902,1602,2402,3103,4303,640－－－
121,2601,3901,5001,6201,7201,8401,9502,0602,1502,2602,3602,4702,5702,6802,7802,8902,9903,1003,2003,3102,5102,6704,0404,360－
131,3101,4501,5901,7201,8601,9802,1102,2402,3602,4902,6102,7402,8702,9903,1203,2303,3603,4903,6103,7402,8503,0204,6004,960－
151,4001,5501,7201,8802,0302,1802,3302,4802,6302,7702,9303,0803,2203,3703,5203,6803,8203,9704,1204,2604,5704,8605,2705,680－
161,4101,5601,7101,8602,0102,1402,2802,4302,5602,7002,8402,9803,1203,2603,3903,5403,6803,8103,9504,1004,3704,6505,0405,430－
181,4701,6301,7701,9302,0802,2302,3702,5102,6602,8002,9503,1003,2303,3803,5303,6803,8203,9604,1104,2504,5504,8305,2405,650－
201,5501,7401,9202,1002,2802,4502,6302,7902,9703,1503,3203,5003,6603,8404,0204,1904,3704,5504,7104,8905,2405,5906,0606,530－
251,7402,0102,2502,4802,7202,9603,2003,4403,6903,9304,1704,4104,6504,8905,1305,3805,6205,8606,1006,3406,8307,3107,7908,270－
301,8802,2202,5102,8003,0903,3803,6803,9704,2504,5504,8405,1305,4205,7106,0106,3006,5806,8807,1707,4708,0408,6309,2109,80010,370
351,8902,8503,7804,7405,7205,7206,7006,7007,7007,7008,6608,66011,80011,80011,80011,80013,60013,60013,60013,60015,59015,59019,49019,49019,490
402,3203,4904,6405,8006,8706,8707,9507,9509,1409,14010,30010,30013,40013,40013,40013,40015,49015,49015,49015,49017,69017,69022,11022,11022,110
502,6003,9005,2106,5007,9407,9409,3809,38011,34011,34013,29013,29016,29016,29016,29016,29019,10019,10019,10019,10021,98021,98027,48027,48027,480
　PSSFAY
[ ! ]
PSSFUY		81,3001,5801,8302,0702,3002,5402,7803,0103,2603,4903,7303,9604,2004,4304,6704,9003,6803,8404,0104,1806,320－－－－
101,3801,6501,9202,1702,4202,6702,9203,1703,4203,6803,9204,1704,4204,6704,9205,1803,8704,0504,2304,4106,6807,170－－－
121,4801,8202,1202,4302,7303,0303,3403,6303,9404,2404,5504,8505,1505,4505,7506,0606,3606,6706,9607,2705,6306,0609,1909,900－
131,5201,8602,1702,4902,8003,1203,4203,7404,0504,3704,6704,9905,3005,6205,9306,2406,5506,8707,1807,4905,8006,2509,48010,220－
151,6502,0402,4202,7903,1703,5503,9304,3104,6805,0605,4405,8206,2106,5806,9607,3407,7208,1008,4708,8509,61010,36011,12011,880－
161,6802,0902,4902,8803,2703,6604,0504,4504,8405,2305,6306,0206,4106,8007,1907,5907,9808,3708,7709,1609,94010,73011,51012,300－
181,8502,3402,8403,3303,8204,3204,8105,3005,8006,3006,7907,2907,7808,2708,7709,2609,75010,25010,74011,24012,22013,21014,20015,180－
201,8502,3402,8403,3303,8204,3204,8105,3005,8006,3006,7907,2907,7808,2708,7709,2609,75010,25010,74011,24012,22013,21014,20015,180－
252,2302,9403,6504,3705,0705,7906,5007,2107,9308,6309,35010,06010,77011,48012,19012,90013,62014,32015,04015,75017,18018,60020,02021,440－
302,4803,3304,1705,0205,8606,7107,5508,4009,25010,09010,94011,78012,63013,47014,32015,16016,01016,85017,70018,54020,23021,93023,63025,32027,010
353,1504,7306,3007,8809,7009,70011,52011,52013,62013,62015,71015,71020,39020,39020,39020,39024,54024,54024,54024,54028,71028,71035,90035,90035,900
403,8205,7207,6409,54011,80011,80014,06014,06016,63016,63019,20019,20024,99024,99024,99024,99030,14030,14030,14030,14035,30035,30044,11044,11044,110
505,4108,12010,82013,52016,29016,29019,05019,05022,65022,65026,23026,23034,67034,67034,67034,67042,07042,07042,07042,07049,43049,43061,79061,79061,790
[ ! ]D公差h5は、上記価格に¥410プラス。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500		L501
〜
600		L601
〜
800		L801
〜
990
RSFAY81,4701,8102,2102,5902,9203,2903,9704,2405,0105,710
101,4701,8702,2602,7203,1703,5403,9304,3105,1105,750
121,5402,0102,4802,9303,3903,9204,4404,8906,0707,100
131,5402,0302,4803,0003,5404,0604,6005,2606,4207,130
151,9602,5903,2603,9904,6105,2905,9906,6007,5308,800
161,9602,6503,3204,1104,8505,5206,2107,0907,9009,170
182,0502,7703,5104,3605,1806,0006,6207,6509,23010,820
202,1002,9403,7404,6505,5806,2506,9408,3409,94011,030
252,4803,4804,4705,4606,5207,4808,37010,35012,51015,000
302,8004,0005,0206,2307,3308,5609,99013,10015,96019,250
RSSFAY81,6002,0602,5603,0703,5004,0604,9605,4506,4307,040
101,6202,1302,6503,2203,7904,3805,0005,6106,6707,190
121,7202,3502,9903,5804,2005,0305,8606,6308,1209,780
131,7202,3602,9903,6304,3305,1505,9706,9508,4109,930
152,1702,9803,8204,7405,5206,5607,6108,6009,88011,880
162,1803,0803,9504,9205,8706,9408,0209,31010,53012,600
182,2903,2204,1605,2206,2507,5008,54010,00012,01014,450
202,3103,3504,3505,4806,6207,7208,85010,68012,73014,660
252,9904,2105,5806,9308,36010,04011,67014,39017,27021,230
303,3804,8906,3508,0109,57011,68014,00018,01021,76026,830

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
100		L101
〜
200		L201
〜
400		L401
〜
600		L601
〜
800		L801
〜
1000		L1001
〜
1200		L1201
〜
1490
PSFGY89901,6502,1603,2604,3404,4705,070－
101,0201,6802,2202,7303,6604,6105,240－
121,0301,7102,2802,8604,1504,7105,2906,620
131,0401,7202,3202,9204,2104,8005,3406,680
15・161,4802,4603,1203,8005,1805,8707,0409,510
18・201,5002,5003,2103,9305,3606,0706,7609,650
251,6202,7003,5904,5006,1007,0007,9109,880
301,6902,8103,8304,8706,6307,6408,68010,860
352,1803,6405,1506,6609,05010,44011,97014,950
402,6704,4506,0907,91010,28011,89013,57016,970
502,9904,9907,19010,20012,50014,65016,87021,090
PSSFGY81,5102,5203,7405,6007,4607,5508,980－
101,5102,5203,6105,3207,0807,5508,980－
12・131,6502,7403,7705,3807,0409,1209,79012,240
15・161,9203,2004,0605,8607,5409,32011,19014,270
18・202,2203,6904,6406,5308,49010,40012,31015,630
252,4204,0305,1007,2309,39011,60013,76017,040
302,6004,3505,6008,04010,52013,00015,46019,330
353,5105,8408,54011,63015,10018,20021,28026,610
404,2407,08010,43014,24018,52022,33026,16032,700
506,02010,03014,11019,44025,68031,16036,63045,810
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦SUJ2相当 D公差g6 D8〜D12
数量区分標準対応個別対応
小口大口大口
数　量1〜45〜1213〜1920〜4950〜100101～
値引率基準単価5％10％15％25%お見積り
出荷日通常＋4日
[ ! ]低温黒色クロムメッキ品は51本以上お見積りになります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。
◦その他
数量区分標準対応個別対応
小口大口大口
数　量1〜45〜1213〜1920〜4950〜100101～
値引率基準単価5％10％15％25%お見積り
出荷日通常＋7日
[ ! ]軸径30以上、低温黒色クロムメッキ品は51本以上お見積りになります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。

納期

 3 日目出荷
ご注文締切
急ストークA早割翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷800円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

●低温黒色クロムメッキ品

 8 日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

[ ! ]軸端加工部（ねじ有効長さ＋約10mm）
加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]L寸公差・真円度・真直度・直角度・
同軸度・硬度変化 >> こちら
[ ! ]低温黒色クロムメッキの特長 >>こちら
[ ! ]SUS440Cまたは13Cr系ステンレス規格については>>こちら

カタログ

ダウンロード (PDF)
カタログ（見開き版）
  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

閉じる

あと17項目で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

シャフト　片端段付おねじ・片端めねじ

シャフト　片端段付おねじ・片端めねじ

    【クリーン洗浄品】シャフト　片端段付おねじ・片端めねじ

    【クリーン洗浄品】シャフト　片端段付おねじ・片端めねじ

      精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

      精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

        【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

        【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

          精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付

          精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付

            シャフト　片端おねじ・片端めねじタイプ

            シャフト　片端おねじ・片端めねじタイプ

              【クリーン洗浄品】精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付

              【クリーン洗浄品】精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付

                精密シャフト　片端段付・両端めねじ/片端段付・両端めねじスパナ溝付

                精密シャフト　片端段付・両端めねじ/片端段付・両端めねじスパナ溝付

                  【クリーン洗浄品】精密シャフト　片端段付・両端めねじ/片端段付・両端めねじスパナ溝付

                  【クリーン洗浄品】精密シャフト　片端段付・両端めねじ/片端段付・両端めねじスパナ溝付

                    シャフト　片端段付めねじスパナ溝付き

                    シャフト　片端段付めねじスパナ溝付き

                      【クリーン洗浄品】シャフト　片端おねじ・片端めねじ スパナ溝付タイプ・キリ穴タイプ

                      【クリーン洗浄品】シャフト　片端おねじ・片端めねじ スパナ溝付タイプ・キリ穴タイプ

                        【クリーン洗浄品】シャフト　片端おねじ・片端めねじタイプ

                        【クリーン洗浄品】シャフト　片端おねじ・片端めねじタイプ

                          【クリーン洗浄品】シャフト　片端段付・両端めねじ/片端段付・片端めねじ

                          【クリーン洗浄品】シャフト　片端段付・両端めねじ/片端段付・片端めねじ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目～   6日目～   5日目   8日目   5日目   3日目～   8日目   5日目   8日目   3日目～   6日目～   6日目～   6日目～
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし クリーン洗浄 該当なし クリーン洗浄 該当なし 該当なし クリーン洗浄 該当なし クリーン洗浄 該当なし - クリーン洗浄 クリーン洗浄
                            基本形状 片端段付 片端段付 ストレート ストレート 片端段付 ストレート 片端段付 片端段付 片端段付 片端段付 ストレート ストレート 片端段付
                            軸端形状（左） おねじ おねじ おねじ おねじ めねじ おねじ めねじ めねじ めねじ めねじ おねじ おねじ -
                            軸端形状（右） めねじ めねじ めねじ めねじ 加工なし めねじ 加工なし めねじ めねじ 加工なし めねじ めねじ めねじ

                            よく一緒に購入される商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            シャフト　片端段付おねじ・片端めねじのレビュー

                            評価 5.0 平均満足度：5.0 4件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            治具の回転機能に使用
                            評価 5.0満足度：5.02021/02/01
                            治具の回転機構に追加工をして使用しています。
                            種類が豊富で非常に助かります。
                            精度も良く、安価で非常に助かります。
                            基本、MISUMI製の物に合わせて設計するように心がけています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            機構部品の省スペース化
                            評価 5.0満足度：5.02019/12/29
                            機構部品の省スペース化として極力コンパクトな装置を製作するため、選びました。もう少しサイズに種類があるといいです

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            事務用品の自作パーツに
                            評価 5.0満足度：5.02019/05/15
                            事務用品の自作パーツに、支柱代わりにシャフトを使用していますが種類が多く助かっています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            加工ジグの支柱用に
                            評価 5.0満足度：5.02019/04/03
                            加工ジグの支柱用に、使うことがよくあります。形状が豊富で助かっています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            4件全て見る

                            最近見た商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            リニアシャフトカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.

                            閉じる

                            比較リスト
