仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き

精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き

画像にマウスを合わせてイメージを拡大する

  • 精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き
  • 精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き
  • 精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き
評価 4.8平均満足度4.8 この商品のレビューをみる（5件）
通常価格(税別)
 -
税込価格
 -

【特長】軸端の直角度精度（0.03）が高く、同軸度0.02保証した、直動用シャ...

詳細情報を確認する

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

簡易回転ステージ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定5,791件の候補があります。

Loading...

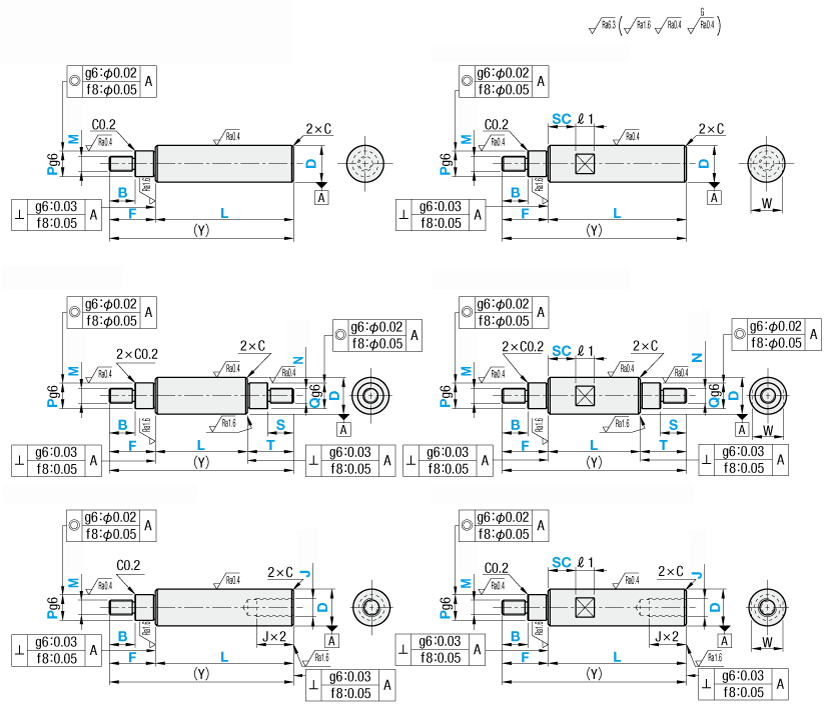

外形図・規格表

外形図

片端段付きおねじタイプ

片端段付きおねじスパナ溝付きタイプ

両端段付きおねじタイプ

両端段付きおねじスパナ溝付きタイプ

片端段付きおねじ・片端めねじタイプ

片端段付きおねじ・片端めねじスパナ溝付きタイプ

精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き:関連画像
[ ! ]D部面粗度はメッキ品精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き:関連画像メッキ無し品は精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き:関連画像です。
[ ! ]L、F、T、SC寸の寸法公差はJISB0405m級に準じる。ただし、おねじ面取り公差は除く。
TypeD公差材質硬度表面処理
片端段付おねじ両端段付おねじ片端段付おねじ・片端めねじ
スパナ溝無しスパナ溝付きスパナ溝無しスパナ溝付きスパナ溝無しスパナ溝付き
VFANVFPNVFAMVFPMVFADVFPDg6SUJ2相当高周波焼入−
有効硬化層深さこちら
VSFANVSFPNVSFAMVSFPMVSFADVSFPDSUS440CまたはSUJ2相当 58HRC〜
13Cr系ステンレスSUS440Cまたは
VRANVRPNVRAMVRPMVRADVRPDSUJ2相当13Cr系ステンレス 56HRC〜低温黒色クロムメッキ
VSRANVSRPNVSRAMVSRPMVSRADVSRPDSUS440Cまたは
13Cr系ステンレス
VPSFANGVPSFPNGVPSFAMGVPSFPMGVPSFADGVPSFPDGf8SUS304-硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚10μ以上〜
[ ! ]D≦5のとき、全体焼入れとなる場合があります。

規格表

型式−L−F−B−P−M−SC
VFAN20−400−F30−B20−P10−M8

型式−L−F−B−P−M−T−S−Q−N−SC
VFPM12−300−F30−B20−P10−M8−T20−S10−Q10−N6−SC10

型式−L−F−B−P−M−J−SC
VSFAD30−250−F50−B40−P20−M16−J20

D公差
Dg6
5−0.004
−0.012
6
8−0.005
−0.014
10
12−0.006
−0.017
13
15
16
18
20−0.007
−0.020
25
30

型式指定1mm単位M・N(並目)
選択		J(並目)
選択		スパナ溝寸法(Y)
Max.		C
TypeDLF・TB・SP・QSCWℓ1
(スパナ溝付無し）
D公差g6
（D5～30）
VFAN
VSFAN
VRAN
VSRAN
D公差f8
（D6～30）
VPSFANG
D公差g6
（D5～30）
VFAM
VSFAM
VRAM
VSRAM
D公差f8
（D6～30）
VPSFAMG
D公差g6
（D5～30）
VFAD
VSFAD
VRAD
VSRAD
D公差f8
（D6～30）
VPSFADG		(スパナ溝付き)
D公差g6
（D6～30）
VFPN
VSFPN
VRPN
VSRPN
D公差f8
（D6～30）
VPSFPNG
D公差g6
（D6～30）
VFPM
VSFPM
VRPM
VSRPM
D公差f8
（D6～30）
VPSFPMG
D公差g6
（D6～30）
VFPD
VSFPD
VRPD
VSRPD
D公差f8
（D6～30）
VPSFPDG		(5)25〜2955≦F≦P×5

5≦T≦Q×5		(ねじなしのとき)
B＝0
S＝0

M×1≦B≦M×3
N×1≦S≦N×3		M＜P＜D

N＜Q＜D		3         2.63        −−−3000.2以下
625〜29534         3        SC＝指定1mm単位

[ ! ]SC＋ℓ1≦L
[ ! ]SC≧0
[ ! ]スパナ溝詳細
P.148		583000.5以下
825〜2953456       345      7300
1025〜345 4568      3456     8350
1225〜345  56810      4568    1010350
1325〜345  56810      4568    11350
1525〜345  5681012     456810   13350
1625〜345  5681012     456810   14350
1825〜345  5681012     45681012  16350
2025〜445   68101216    45681012  174501.0以下
2525〜445    810121620   4568101216 22450
3025〜445    81012162024    68101216202715450
[ ! ]VFAD・VRAD・VSFAD・VSRAD・VFPD・VSFPD・VRPD・VSRPDの全長Lは、J×3≦Lが必要です。 [ ! ]F−B（T−S）≧2が必要です。
[ ! ]B＝0のときM＝0、S＝0のときN＝0でご指定ください。 [ NG ] スパナ溝付は（ ）サイズ適用不可
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■おねじ部C面取り詳細

ねじの
呼びM		ピッチ
P		面取りC
(参考値)
30.500.50
40.700.75
50.800.75
61.001.00
81.251.25
101.501.50
121.751.75
162.002.00
202.502.50
243.003.00
303.503.50
おねじ先端C面取り

追加工詳細

■出荷日

 5 日目出荷


・追加工詳細は下記よりご確認ください。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工を選択の場合、スパナ溝加工部と追加工加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。

追加工コード追加工内容 固定寸法適用条件 指定例￥/1Code
LKC

L寸法・公差を

精密に変更

精密シャフト 片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き 関連画像1_追加工詳細

・L≦200→L±0.03[ ! ]L寸法200迄に対応
[ ! ]L寸0.1mm単位指定可

[ NG ]D-P（Q）≦2の場合、適用不可		VFAM13-150.5-F30-B20-P10-M8-T20-S10-Q10-N6-LKC400
MMC
MMS
NMC
NMS		おねじを細目ねじに変更

精密シャフト 片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き 関連画像2_追加工詳細

DMMC・NMCMMS・NMS
53
634
83456
10 4568
12  56810     10
13  56810     10
15  5681012    1012
16  5681012    1012
18  568101215   101214
20   6810121517  101214
25    81012151720 10121418
30    810121517202510121418
ピッチ0.350.50.751.01.51.251.5
【ベアリングナット 細目追加工】

・左端を「MMC」、右端を「NMC」と指定

【シリンダ 細目追加工】

・左端を「MMS」、右端を「NMS」と指定



[ ! ]M寸法をMMC（MMS）に変えて指定してください。

[ ! ]N寸法をNMC（NMS）に変えて指定してください。

VFAM13-300-F30-B20-P10-MMC8-T20-S10-Q10-NMC6300
JSCめねじを細目ねじに変更

精密シャフト 片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き 関連画像3_追加工詳細

DJSC
128
138
15810
16810
1881012
208101214
25810121418
30810121418
ピッチ1.01.251.5

[ ! ]J寸法をJSCに変えて指定してください。

[ ! ]J寸法はJSCと同寸法になります。

[ NG ]NDとの併用不可		VSFAD30-250-F50-B40-P20-M16-JSC14300
NDめねじ有効長を
J×3に変更

精密シャフト 片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き 関連画像4_追加工詳細

-[ ! ]D=10～30且つ、J=6～20適用
[ ! ]片端めねじ：ND×3.5+4≦L

[ NG ]JSCとの併用不可		VFPD30-300-F30-B20-P20-M16-ND16-SC10200

・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。

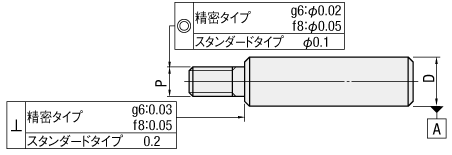

真円度（M）、真直度（K）、L寸法公差、直角度

精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き 関連画像1_真円度
■真直度測定方法
精精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き:関連画像
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
■真直度M ■直角度K ■L寸法公差
外径g6のシャフト（焼き入れ）
D真円度 M
を超え以下
4130.004
13200.005
20300.006
単位：mm		外径f8のシャフト（焼きなし）
D真円度 M
を超え以下
6100.011
10180.014
18300.017
単位：mm		外径g6のシャフト（焼き入れ）
DL真直度 K
5条件なし（L/100）×0.03以下
6～30L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm		外径f8のシャフト（焼きなし）
L真直度 K
L≦1000.025以下
L＞100（L/100）×0.025以下
単位：mm		外径g6のシャフト（焼き入れ）
LL寸法
を超え以下公差
2430±0.2
30120±0.3
120400±0.5
400445±0.8
単位：mm		外径f8のシャフト（焼きなし）
LL寸法
を超え以下公差
2430±0.2
30120±0.3
120400±0.5
400445±0.8
単位：mm

■同軸度・直角度

精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き 関連画像1_同軸度・直角度


硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度



■硬度低下範囲

・加工部から10mm程度



(例)

精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き 関連画像1_硬度低下範囲


■焼なましによる硬度低下加工部

・おねじ ・段付 ・スパナ溝



■めねじの硬度低下条件

めねじは材質や選定条件により硬度低下の条件が異なります。

  • SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
  • SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
         ・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ


■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
50.5以上0.5以上
6～10
12・130.7以上
15～200.7以上
25・301.0以上


■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。


例)メッキ残り部:段付き おねじシャフト 平面取り追加

///部:メッキ残部

精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き 関連画像1_メッキ層について


シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8g6/h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能-
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類-
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 -1箇所まで指定可能
同軸度変更 -可能
おねじ左ねじ変更 -可能
すり割り溝追加-1箇所まで指定可能
C面取り幅変更-可能

関連リンク

■よくある質問

//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06



■規格外品サービスのご案内

ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 97
  8. 次へ
型番
基本形状
軸端形状（右）
材質
詳細材質
熱処理
表面処理
軸径 D(φ)
長さ L(mm)
軸はめあい公差
硬度
1箇所スパナ溝追加 [SC](mm)
おねじ(並目) [M](mm)
おねじ(並目) [N](mm)
おねじMを細目ねじ変更 [MMC](mm)
おねじMを細目ねじ変更 [MMS](mm)
おねじNを細目ねじ変更 [NMC](mm)
おねじNを細目ねじ変更 [NMS](mm)
めねじ(並目・有効長：呼び径×2) [J](mm)
めねじ(並目・有効長：呼び径×3) [ND](mm)
めねじJを細目ねじ変更 [JSC](mm)
B(mm)
F(mm)
P(mm)
Q(mm)
S(mm)
T(mm)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
4
25 ～ 195
g6
高周波焼入(58HRC～)
-
0 ～ 3
-
-
-
-
-
2
-
-
0
5 ～ 15
3
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
4
25 ～ 195
g6
高周波焼入(58HRC～)
-
-
-
3
-
-
-
2
-
-
0
5 ～ 15
3
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
4
25 ～ 195
g6
高周波焼入(58HRC～)
-
0 ～ 3
-
-
-
-
-
2
-
-
3 ～ 9
5 ～ 15
3
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
4
25 ～ 195
g6
高周波焼入(58HRC～)
-
-
-
3
-
-
-
2
-
-
3 ～ 9
5 ～ 15
3
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
5
25 ～ 295
g6
高周波焼入(58HRC～)
-
3 ～ 4
-
-
-
-
-
2.6 ～ 3
-
-
0
5 ～ 20
3 ～ 4
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
5
25 ～ 295
g6
高周波焼入(58HRC～)
-
-
-
3 ～ 4
-
-
-
2.6 ～ 3
-
-
0
5 ～ 20
3 ～ 4
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
5
25 ～ 295
g6
高周波焼入(58HRC～)
-
3 ～ 4
-
-
-
-
-
2.6 ～ 3
-
-
3 ～ 12
5 ～ 20
3 ～ 4
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
5
25 ～ 295
g6
高周波焼入(58HRC～)
-
-
-
3 ～ 4
-
-
-
2.6 ～ 3
-
-
3 ～ 12
5 ～ 20
3 ～ 4
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
6
25 ～ 295
g6
高周波焼入(58HRC～)
-
3 ～ 5
-
-
-
-
-
3
-
-
0
5 ～ 25
3 ～ 5
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
6
25 ～ 295
g6
高周波焼入(58HRC～)
-
-
-
3 ～ 5
-
-
-
3
-
-
0
5 ～ 25
3 ～ 5
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
6
25 ～ 295
g6
高周波焼入(58HRC～)
-
3 ～ 5
-
-
-
-
-
3
-
-
3 ～ 12
5 ～ 25
3 ～ 5
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
6
25 ～ 295
g6
高周波焼入(58HRC～)
-
-
-
3 ～ 5
-
-
-
3
-
-
3 ～ 12
5 ～ 25
3 ～ 5
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
8
25 ～ 295
g6
高周波焼入(58HRC～)
-
3 ～ 6
-
-
-
-
-
3 ～ 5
-
-
0
5 ～ 30
3 ～ 7
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
8
25 ～ 295
g6
高周波焼入(58HRC～)
-
-
-
3 ～ 6
-
-
-
3 ～ 5
-
-
0
5 ～ 30
3 ～ 7
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
8
25 ～ 295
g6
高周波焼入(58HRC～)
-
3 ～ 6
-
-
-
-
-
3 ～ 5
-
-
3 ～ 18
5 ～ 30
3 ～ 7
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
8
25 ～ 295
g6
高周波焼入(58HRC～)
-
-
-
3 ～ 6
-
-
-
3 ～ 5
-
-
3 ～ 18
5 ～ 30
3 ～ 7
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
10
25 ～ 345
g6
高周波焼入(58HRC～)
-
4 ～ 8
-
-
-
-
-
3 ～ 6
-
-
0
5 ～ 45
4 ～ 9
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
10
25 ～ 345
g6
高周波焼入(58HRC～)
-
4 ～ 8
-
-
-
-
-
-
6
-
0
5 ～ 45
4 ～ 9
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
10
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
4 ～ 8
-
-
-
3 ～ 6
-
-
0
5 ～ 45
4 ～ 9
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
10
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
4 ～ 8
-
-
-
-
6
-
0
5 ～ 45
4 ～ 9
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
10
25 ～ 345
g6
高周波焼入(58HRC～)
-
4 ～ 8
-
-
-
-
-
3 ～ 6
-
-
4 ～ 24
5 ～ 45
4 ～ 9
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
10
25 ～ 345
g6
高周波焼入(58HRC～)
-
4 ～ 8
-
-
-
-
-
-
6
-
4 ～ 24
5 ～ 45
4 ～ 9
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
10
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
4 ～ 8
-
-
-
3 ～ 6
-
-
4 ～ 24
5 ～ 45
4 ～ 9
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
10
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
4 ～ 8
-
-
-
-
6
-
4 ～ 24
5 ～ 45
4 ～ 9
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
25 ～ 345
g6
高周波焼入(58HRC～)
-
5 ～ 10
-
-
-
-
-
4 ～ 8
-
-
0
5 ～ 55
5 ～ 11
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
25 ～ 345
g6
高周波焼入(58HRC～)
-
5 ～ 10
-
-
-
-
-
-
-
8
0
5 ～ 55
5 ～ 11
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
25 ～ 345
g6
高周波焼入(58HRC～)
-
5 ～ 10
-
-
-
-
-
-
6 ～ 8
-
0
5 ～ 55
5 ～ 11
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
5 ～ 10
-
-
-
4 ～ 8
-
-
0
5 ～ 55
5 ～ 11
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
5 ～ 10
-
-
-
-
-
8
0
5 ～ 55
5 ～ 11
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
5 ～ 10
-
-
-
-
6 ～ 8
-
0
5 ～ 55
5 ～ 11
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
-
10
-
-
4 ～ 8
-
-
0
5 ～ 55
5 ～ 11
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
-
10
-
-
-
-
8
0
5 ～ 55
5 ～ 11
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
-
10
-
-
-
6 ～ 8
-
0
5 ～ 55
5 ～ 11
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
25 ～ 345
g6
高周波焼入(58HRC～)
-
5 ～ 10
-
-
-
-
-
4 ～ 8
-
-
5 ～ 30
5 ～ 55
5 ～ 11
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
25 ～ 345
g6
高周波焼入(58HRC～)
-
5 ～ 10
-
-
-
-
-
-
-
8
5 ～ 30
5 ～ 55
5 ～ 11
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
25 ～ 345
g6
高周波焼入(58HRC～)
-
5 ～ 10
-
-
-
-
-
-
6 ～ 8
-
5 ～ 30
5 ～ 55
5 ～ 11
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
5 ～ 10
-
-
-
4 ～ 8
-
-
5 ～ 30
5 ～ 55
5 ～ 11
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
5 ～ 10
-
-
-
-
-
8
5 ～ 30
5 ～ 55
5 ～ 11
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
5 ～ 10
-
-
-
-
6 ～ 8
-
5 ～ 30
5 ～ 55
5 ～ 11
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
-
10
-
-
4 ～ 8
-
-
5 ～ 30
5 ～ 55
5 ～ 11
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
-
10
-
-
-
-
8
5 ～ 30
5 ～ 55
5 ～ 11
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
-
10
-
-
-
6 ～ 8
-
5 ～ 30
5 ～ 55
5 ～ 11
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
25 ～ 345
g6
高周波焼入(58HRC～)
-
5 ～ 10
-
-
-
-
-
4 ～ 8
-
-
0
5 ～ 60
5 ～ 12
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
25 ～ 345
g6
高周波焼入(58HRC～)
-
5 ～ 10
-
-
-
-
-
-
-
8
0
5 ～ 60
5 ～ 12
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
25 ～ 345
g6
高周波焼入(58HRC～)
-
5 ～ 10
-
-
-
-
-
-
6 ～ 8
-
0
5 ～ 60
5 ～ 12
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
5 ～ 10
-
-
-
4 ～ 8
-
-
0
5 ～ 60
5 ～ 12
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
5 ～ 10
-
-
-
-
-
8
0
5 ～ 60
5 ～ 12
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
5 ～ 10
-
-
-
-
6 ～ 8
-
0
5 ～ 60
5 ～ 12
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
-
10
-
-
4 ～ 8
-
-
0
5 ～ 60
5 ～ 12
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
-
10
-
-
-
-
8
0
5 ～ 60
5 ～ 12
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
-
10
-
-
-
6 ～ 8
-
0
5 ～ 60
5 ～ 12
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
25 ～ 345
g6
高周波焼入(58HRC～)
-
5 ～ 10
-
-
-
-
-
4 ～ 8
-
-
5 ～ 30
5 ～ 60
5 ～ 12
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
25 ～ 345
g6
高周波焼入(58HRC～)
-
5 ～ 10
-
-
-
-
-
-
-
8
5 ～ 30
5 ～ 60
5 ～ 12
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
25 ～ 345
g6
高周波焼入(58HRC～)
-
5 ～ 10
-
-
-
-
-
-
6 ～ 8
-
5 ～ 30
5 ～ 60
5 ～ 12
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
5 ～ 10
-
-
-
4 ～ 8
-
-
5 ～ 30
5 ～ 60
5 ～ 12
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
5 ～ 10
-
-
-
-
-
8
5 ～ 30
5 ～ 60
5 ～ 12
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
5 ～ 10
-
-
-
-
6 ～ 8
-
5 ～ 30
5 ～ 60
5 ～ 12
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
-
10
-
-
4 ～ 8
-
-
5 ～ 30
5 ～ 60
5 ～ 12
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
-
10
-
-
-
-
8
5 ～ 30
5 ～ 60
5 ～ 12
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

片端段付
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
25 ～ 345
g6
高周波焼入(58HRC～)
-
-
-
-
10
-
-
-
6 ～ 8
-
5 ～ 30
5 ～ 60
5 ～ 12
-
-
-
SUJ2相当
-
10

1個

-( - )

5日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 97
  8. 次へ

Loading...

詳細情報

基本情報

【特長】軸端の直角度精度（0.03）が高く、同軸度0.02保証した、直動用シャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付きになります。

【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L〜50L51〜100L101〜200L201〜300L301〜445
VFAN

VRAN
(右記価格＋下表価格)

VFPN
(右記価格＋420円)
(D≧6に適用)

VRPN
(右記価格＋下表価格＋420円)
(D≧6に適用)		51,9402,3503,1604,100－
61,9402,2802,9503,730－
82,0802,4403,1303,940－
102,2302,5803,2904,1504,650
122,6703,1104,0505,0305,650
132,8103,2704,2405,2605,900
152,9803,4404,4205,4706,120
163,0903,5504,5305,5806,230
183,3003,7804,8005,9006,590
203,6504,1405,0906,2807,800
254,1804,7405,8407,2008,980
304,9705,6506,9908,66010,870

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L〜50L51〜100L101〜200L201〜300L301〜445
VSFAN

VSRAN
(右記価格＋下表価格)

VSFPN
(右記価格＋420円)
(D≧6に適用)

VSRPN
(右記価格＋下表価格＋420円)
(D≧6に適用)		52,3503,0504,4005,920－
62,2502,7703,8205,010－
82,5503,1604,3705,730－
102,7603,3804,6306,1006,930
123,4704,2605,9207,7308,790
133,6304,4406,1207,9509,020
154,0404,9206,1707,9909,950
164,1304,9706,2308,03010,260
184,2105,0106,3208,11010,420
204,3705,0906,5208,25010,560
255,0505,8607,4609,41012,030
305,8206,7108,48010,66013,590

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式
￥基準単価
Type
D
最短L〜50
L51〜100
L101〜200
L201〜300
L301〜445
VPSFANG
6
2,610
3,220
4,440
5,820
－

8
2,960
3,670
5,070
6,650
－
VPSFPNG
10
3,210
3,930
5,380
7,080
8,040
(右記価格＋420円)
12
4,030
4,950
6,870
8,970
10,200

13
4,220
5,160
7,100
9,230
10,470

15
4,690
5,710
7,160
9,270
11,550

16
4,800
5,770
7,230
9,320
11,910

18
4,890
5,820
7,340
9,410
12,090

20
5,070
5,910
7,570
9,570
12,250

25
5,860
6,800
8,660
10,920
13,960

30
6,760
7,790
9,840
12,370
15,770

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L〜50L51〜100L101〜200L201〜300L301〜440
VFAM

VRAM
(右記価格＋下表価格)

VFPM
(右記価格＋420円)
(D≧6に適用)

VRPM
(右記価格＋下表価格＋420円)
(D≧6に適用)		52,6403,0803,9004,850－
62,6303,0003,6604,480－
82,8203,2003,9004,750－
103,0103,4104,1205,0105,690
123,6004,0705,0206,0406,690
133,8004,2805,2506,3206,990
154,0404,5405,5206,6007,300
164,1804,6705,6606,7407,440
184,4905,0106,0407,1907,920
204,9405,4506,4107,5709,140
255,8206,4107,5108,86010,700
307,1807,9009,24010,92013,210

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L〜50L51〜100L101〜200L201〜300L301〜440
VSFAM

VSRAM
(右記価格＋下表価格)

VSFPM
(右記価格＋420円)
(D≧6に適用)

VSRPM
(右記価格＋下表価格＋420円)
(D≧6に適用)		53,1603,8705,2406,790－
63,0203,5904,6305,860－
83,4704,1205,3206,730－
103,7904,4505,7007,2108,230
124,7905,6307,2909,15010,250
135,0405,8807,5609,45010,570
155,7006,6207,6509,52011,780
165,8106,6807,7409,60011,940
185,9006,7307,9209,73012,090
206,0906,8508,27010,01012,380
257,2908,1309,72011,69014,400
308,6509,58011,35013,56016,600

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式
￥基準単価
Type
D
最短L〜50
L51〜100
L101〜200
L201〜300
L301〜445
VPSFAMG
6
3,510
4,170
5,380
6,800
－

8
4,030
4,780
6,180
7,810
－
VPSFPMG
10
4,400
5,170
6,620
8,370
9,550
(右記価格＋420円)
12
5,560
6,540
8,460
10,620
11,890

13
5,850
6,830
8,770
10,970
12,270

15
6,620
7,680
8,880
11,050
13,670

16
6,740
7,750
8,980
11,140
13,860

18
6,850
7,810
9,190
11,290
14,030

20
7,070
7,950
9,600
11,620
14,370

25
8,460
9,440
11,280
13,570
16,710

30
10,040
11,120
13,170
15,730
19,260

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L〜50L51〜100L101〜200L201〜300L301〜445
VFAD

VRAD
(右記価格＋下表価格)

VFPD
(右記価格＋420円)
(D≧6に適用)

VRPD
(右記価格＋下表価格＋420円)
(D≧6に適用)		52,1802,5903,4004,340－
62,1702,5103,1803,970－
82,3202,6703,3604,180－
102,4602,8103,5204,3904,900
122,9103,3404,2805,2805,900
133,0503,5104,4705,5006,150
153,2103,6804,6605,7106,370
163,3203,7804,7605,8206,480
183,5304,0105,0406,1506,850
203,9004,3805,3206,5208,050
254,4104,9706,0707,4409,230
305,2005,8807,2208,90011,120

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L〜50L51〜100L101〜200L201〜300L301〜445
VSFAD

VSRAD
(右記価格＋下表価格)

VSFPD
(右記価格＋420円)
(D≧6に適用)

VSRPD
(右記価格＋下表価格＋420円)
(D≧6に適用)		52,5903,2804,6306,160－
62,4803,0004,0505,250－
82,7803,3904,6005,990－
102,9903,6204,8606,3407,180
123,7004,4906,1507,9709,040
133,8604,6706,3508,1909,270
154,2705,1706,4108,23010,210
164,3605,2106,4608,27010,360
184,4405,2506,5508,35010,510
204,6005,3206,7508,49010,820
255,2806,0907,7009,65012,290
306,0606,9508,73010,90013,840

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式
￥基準単価
Type
D
最短L〜50
L51〜100
L101〜200
L201〜300
L301〜445
VPSFADG
6
2,880
3,480
4,700
6,090
－

8
3,230
3,940
5,340
6,950
－
VPSFPDG
10
3,470
4,200
5,640
7,360
8,330
(右記価格＋420円)
12
4,300
5,210
7,140
9,250
10,490

13
4,480
5,420
7,370
9,510
10,760

15
4,960
6,000
7,440
9,550
11,850

16
5,060
6,050
7,500
9,600
12,020

18
5,160
6,090
7,600
9,690
12,200

20
5,340
6,180
7,830
9,850
12,560

25
6,130
7,070
8,940
11,200
14,260

30
7,030
8,070
10,130
12,650
16,060
[ ! ]低温黒色クロムメッキ品は、上記表面処理無し基準単価に下記低温黒色クロムメッキ追加価格を加算してください。 EX.） VRAN20−400−F30−B20−P10−M8→7,800＋2,000＝￥9,800
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
低温黒色
クロムメッキ
追加価格		D￥追加価格
最短L〜50L51〜100L101〜200L201〜300L301〜445
5・6110110110110－
8・10210210210320530
12・13210210420630840
15・163203206309501,260

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
低温黒色
クロムメッキ
追加価格		D￥追加価格
最短L〜50L51〜100L101〜200L201〜300L301〜445
18・205305301,0501,5802,000
258408401,5802,4203,360
301,1601,1602,3103,5704,730
[ ! ]低温黒色クロムメッキの特長>>こちら

●SUJ2相当 SUS440Cまたは13Cr系ステンレス D6〜D12・D16・D20
数量区分標準対応個別対応
小口大口大口
数　量1～45〜1213〜1920～5051～100101～
値引率基準単価5%10%15%23%お見積り
出荷日通常＋4日
[ ! ]表示数量超えはWOSにてご確認
ください。
[ ! ]標準対応大口はストーク対応なし。
●その他
数量区分標準対応個別対応
小口大口
数　量1～45〜1213〜1920～5051～
値引率基準単価5%10%15%お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷
ご注文締切
急ストークB3日目出荷800円/1本PM 8:00迄>>こちら
[ ! ]3本以上で１明細行当たり一律2,160円
[ NG ]低温黒色クロムメッキ品はストーク適用不可


出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

[ ! ]スパナ溝加工・軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]L寸公差・ 真円度・真直度・直角度・同軸度・硬度変化>>こちら
[ ! ]軸端面にセンター穴が付く場合があります。
[ ! ]低温黒色クロムメッキの特長>>こちら
[ ! ]SUS440Cまたは13Cr系ステンレス規格については>>こちら

カタログ

ダウンロード (PDF)
カタログ（見開き版）
  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き

精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き

    【クリーン洗浄品】精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付

    【クリーン洗浄品】精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付

      精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

      精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

        【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

        【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

          精密シャフト　片端おねじ/片端おねじスパナ溝付き

          精密シャフト　片端おねじ/片端おねじスパナ溝付き

            精密シャフト　片端めねじ/片端めねじスパナ溝付き

            精密シャフト　片端めねじ/片端めねじスパナ溝付き

              精密シャフト　片端おねじ・片端めねじ逃げ溝付き/片端おねじ・片端めねじ逃げ溝付スパナ溝付き

              精密シャフト　片端おねじ・片端めねじ逃げ溝付き/片端おねじ・片端めねじ逃げ溝付スパナ溝付き

                【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ逃げ溝付き/逃げ溝付きスパナ溝付き

                【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ逃げ溝付き/逃げ溝付きスパナ溝付き

                  【クリーン洗浄品】シャフト　片端段付おねじ・片端めねじ

                  【クリーン洗浄品】シャフト　片端段付おねじ・片端めねじ

                    【クリーン洗浄品】精密シャフト　片端おねじ/片端おねじスパナ溝付き

                    【クリーン洗浄品】精密シャフト　片端おねじ/片端おねじスパナ溝付き

                      【クリーン洗浄品】精密シャフト　片端めねじ/片端めねじスパナ溝付き

                      【クリーン洗浄品】精密シャフト　片端めねじ/片端めねじスパナ溝付き

                        【クリーン洗浄品】シャフト　片端テーパ・片端めねじ／片端段付めねじ／片端おねじ

                        【クリーン洗浄品】シャフト　片端テーパ・片端めねじ／片端段付めねじ／片端おねじ

                          精密シャフト　片端段付・両端めねじ/片端段付・両端めねじスパナ溝付

                          精密シャフト　片端段付・両端めねじ/片端段付・両端めねじスパナ溝付
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 5日目   8日目   5日目   8日目   5日目   3日目～   5日目   8日目   6日目～   8日目   6日目～   6日目～   5日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし クリーン洗浄 該当なし クリーン洗浄 該当なし 該当なし 該当なし クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 該当なし
                            軸端形状（左） おねじ おねじ おねじ おねじ おねじ めねじ おねじ おねじ おねじ おねじ めねじ テーパ めねじ
                            軸端部直角度 直角度（0.03） 直角度（0.03） 直角度（0.03） 直角度（0.03） 直角度（0.03） 直角度（0.03） 直角度（0.03） 直角度（0.03） 直角度（0.2） 直角度（0.03） 直角度（0.03） 直角度（0.2） 直角度（0.03）
                            洗浄方法 洗浄無し - - - 洗浄無し - - - - - - - -

                            よく一緒に購入される商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付きのレビュー

                            評価 4.8 平均満足度：4.8 5件のレビュー
                            1. 星５
                              80%
                            2. 星４
                              20%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            治具の製作
                            評価 4.0満足度：4.02018/01/20
                            上下のスライドのガイドに使用しました。サイズが豊富で製品精度もしっかりしています。もう少し価格が安いと助かります。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具用
                            評価 5.0満足度：5.02021/03/11
                            治具に使用しています。簡単な選択だけで注文できて、納期も満足しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具の回転機構
                            評価 5.0満足度：5.02021/03/02
                            治具の回転機構に追加工をして使用しています。
                            種類が豊富で非常に助かります。
                            精度も良く、安価で非常に助かります。
                            基本、MISUMI製の物に合わせて設計するように心がけています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            種類違いの部品として
                            評価 5.0満足度：5.02020/01/29
                            種類違いの部品として あえて種類の違う金属と接触させたかったので選びました。たまに交換が必要か、確認が必要です。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            加工ジグの支柱用に
                            評価 5.0満足度：5.02019/05/15
                            加工ジグの支柱用に、使うことがよくあります。形状が豊富で助かっています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            5件全て見る

                            最近見た商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            リニアシャフトカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.

                            来訪いただきありがとうございます | MISUMIはものづくり現場の手間・コスト削減に貢献します！

                            閉じる
                            閉じる

                            比較リスト
