【特長】直動用シャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライ...
- 規格・仕様：
-
- 大口分納
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- 基本形状：
- ストレート
-
- 軸端形状（右）：
- めねじ穴
-
- 軸端部直角度：
- 直角度（0.2）
(i)ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

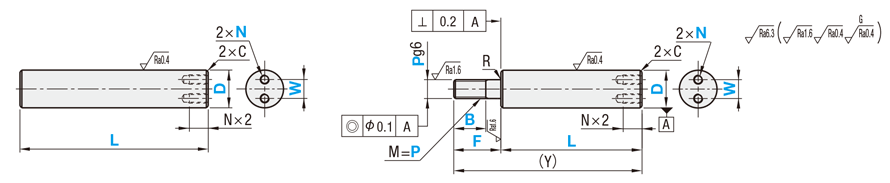

外形図・規格表
ストレートタイプ
おねじタイプ
めねじタイプ
段付めねじタイプ
メッキ無し品は
です。[ ! ]L、F寸の寸法公差はJISB0405m級に準じる。
| Type | D公差 | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | |||
| ストレート タイプ | めねじ タイプ | 段付めねじ タイプ | おねじ タイプ | ||||
| SFDJ | SFDT | SFDG | SFDN | g6 | SUJ2相当 | 高周波焼入 有効硬化層深さ>>こちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜 | − |
| SSFDJ | SSFDT | SSFDG | SSFDN | SUS440Cまたは 13Cr系ステンレス | |||
| PSFDJ | PSFDT | PSFDG | PSFDN | SUJ2相当 | 硬質クロムメッキ メッキ硬度HV750〜 メッキ厚5μ以上 | ||
| RSFDJ | RSFDT | RSFDG | RSFDN | SUJ2相当 | 低温黒色クロムメッキ | ||
| RSSFDJ | RSSFDT | RSSFDG | RSSFDN | SUS440Cまたは 13Cr系ステンレス | |||
| PSGDJ | PSGDT | PSGDG | PSGDN | f8 | S45C相当 | − | 硬質クロムメッキ メッキ硬度HV750〜 メッキ厚10μ以上 |
| PSSGDJ | PSSGDT | PSSGDG | PSSGDN | SUS304 | |||
規格表
| 型式 | − | L | − | F | − | B | − | P | − | M | − | W | − | N |
| SFDJ20 SFDT20 SFDG20 SFDN20 | − − − − | 75 525 400 500 | − − | F25 F30 | − | B20 | − − | P16 P16 | − − | M8 M10 | − − − − | W10 W7 W12 W8 | − − − − | N4 N4 N4 N4 |
| 型式 | 指定1mm単位 | 選択 | W 指定1mm単位 | N 選択 | (Y) Max. | R | C | |||||||||||||||||||||||||||
| Type | D | L(ストレート・めねじタイプ) | L(段付めねじタイプ) | F | P | M(並目) (めねじタイプ) | M(並目) (段付めねじタイプ) | |||||||||||||||||||||||||||
| ストレートタイプ D公差g6 SFDJ SSFDJ PSFDJ RSFDJ RSSFDJ D公差f8 PSGDJ PSSGDJ | めねじタイプ D公差g6 SFDT SSFDT PSFDT RSFDT RSSFDT D公差f8 PSGDT PSSGDT | 段付めねじタイプ D公差g6 SFDG SSFDG PSFDG RSFDG RSSFDG D公差f8 PSGDG PSSGDG | 15 | 25〜1400 | 25〜1398 | D≦30 2≦F≦P×5 D≧35 2≦F≦P×4 | 6〜13 | 3 | 4 | 5 | 6 | 8 | 10 | 3 | 4 | 5 | 6 | 8 | 10 | D−W−N≧4 W−N≧3 | 4 5 6 8 10 12 | 1400 | 0.3 以下 | 0.5 以下 | ||||||||||
| 16 | 30〜1400 | 25〜1398 | 6〜14 | 4 | 5 | 6 | 8 | 10 | 3 | 4 | 5 | 6 | 8 | 10 | 1400 | |||||||||||||||||||
| 18 | 30〜1400 | 25〜1398 | 7〜16 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 12 | 1400 | ||||||||||||||||||
| 20 | 30〜1400 | 25〜1398 | 7〜17 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 12 | 1400 | 1.0 以下 | |||||||||||||||||
| 25 | 35〜1400 | 25〜1398 | 7〜22 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 1400 | ||||||||||||||||
| 30 | 35〜1500 | 25〜1498 | 8〜27 | 6 | 8 | 10 | 12 | 16 | 20 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 1500 | ||||||||||||||||
| 35 | 35〜1500 | 25〜1498 | 9〜32 | 8 | 10 | 12 | 16 | 20 | 24 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 1500 | 0.5 以下 | |||||||||||||||
| [ ! ]低温黒色クロムメッキ品 ◦ストレートタイプ：D≦30、L≦500 ◦めねじ・段付きめねじタイプ：D≦30、(L)Y≦1000 | 40 | 50〜1500 | 25〜1498 | 11〜37 | 10 | 12 | 16 | 20 | 24 | 30 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 1500 | |||||||||||||||
| 50 | 50〜1500 | 25〜1498 | 11〜47 | 12 | 16 | 20 | 24 | 30 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 1500 | |||||||||||||||||
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
■おねじタイプ
| 型式 | 指定1mm単位 | P(並目) 選択 | W 指定1mm単位 | N 選択 | (Y) Max. | R | C | |||||||||||||
| Type | D | L | F | B(おねじタイプ) | ||||||||||||||||
| おねじタイプ D公差g6 SFDN SSFDN PSFDN RSFDN RSSFDN | D公差f8 PSGDN PSSGDN | 15 | 25〜1398 | 2≦F≦P×5 | (P＝5・6のとき) B≦F−2 (P＝8・10のとき) B≦F−3 (P≧12のとき) B≦F−5 | 4 | 5 | 6 | 8 | 10 | 12 | D−W−N≧4 W−N≧3 | 4 5 6 8 10 12 | 1400 | 0.3 以下 | 0.5 以下 | ||||
| ＊16 | 25〜1398 | 4 | 5 | 6 | 8 | 10 | 12 | 1400 | ||||||||||||
| 18 | 25〜1398 | 5 | 6 | 8 | 10 | 12 | 16 | 1400 | ||||||||||||
| ＊20 | 25〜1398 | 5 | 6 | 8 | 10 | 12 | 16 | 1400 | 1.0 以下 | |||||||||||
| 25 | 25〜1398 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 1400 | |||||||||||
| ＊30 | 25〜1498 | 8 | 10 | 12 | 16 | 20 | 24 | 1500 | ||||||||||||
| 35 | 25〜1498 | 10 | 12 | 16 | 20 | 24 | 30 | 1500 | 0.5 以下 | |||||||||||
| 40 | 25〜1498 | 12 | 16 | 20 | 24 | 30 | 1500 | |||||||||||||
| [ ! ]低温黒色クロムメッキ品はD≦30、Y≦500です。 | 50 | 25〜1498 | [ ! ]B≧Pitch×3 | 16 | 20 | 24 | 30 | 1500 | ||||||||||||
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
| 並目ねじ寸法 | |
| M | Pitch |
| 3 | 0.5 |
| 4 | 0.7 |
| 5 | 0.8 |
| 6 | 1.0 |
| 8 | 1.25 |
| 10 | 1.5 |
| 並目ねじ寸法 | |
| M | Pitch |
| 12 | 1.75 |
| 16 | 2.0 |
| 20 | 2.5 |
| 24 | 3.0 |
| 30 | 3.5 |
■おねじ部C面取り詳細
| ねじの 呼びM | ピッチ P | 面取りC (参考値) |
| 3 | 0.50 | 0.50 |
| 4 | 0.70 | 0.75 |
| 5 | 0.80 | 0.75 |
| 6 | 1.00 | 1.00 |
| 8 | 1.25 | 1.25 |
| 10 | 1.50 | 1.50 |
| 12 | 1.75 | 1.75 |
| 16 | 2.00 | 2.00 |
| 20 | 2.50 | 2.50 |
| 24 | 3.00 | 3.00 |
| 30 | 3.50 | 3.50 |
追加工詳細
| 3 | 日目出荷 |
※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。
| 追加工コード | 追加工内容 | 固定寸法 | 適用条件 | 指定例 | ￥/1Code | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LKC | L寸法・公差を | ・L<200→L±0.03 ・200≦L＜500→L±0.05 ・L≧500→L±0.1 | [ ! ]L寸単位0.1mm指定可 [ NG ]D-P≦2の場合は適用不可 | SFDN30-250.5-F40-B30-P10-W10-N4-LKC | 400 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSC | めねじを細目ねじに変更 |
| [ ! ]めねじタイプに適用 [ ! ]M寸法をMSCに変えて指定してください。 [ ! ]M寸法はMSCと同寸法になります。 [ NG ]段付めねじタイプは適用不可 | SFDT20-525-MSC14-W7-N4 | 300 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PMC PMS | おねじを細目ねじに変更 |
| [ ! ]おねじタイプのみ適用 [ ! ]P寸法をPMC（PMS）に変えて指定してください。 [ ! ]P寸法はPMC（PMS）と同寸法になります。 【ベアリングナット 細目追加工】 ・「PMC」を指定 【シリンダ 細目追加工】 ・「PMS」を指定 | SFDN30-250-F40-B30-PMC17-W10-N4 | 300 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。

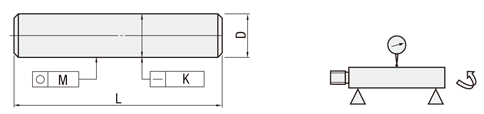

真円度（M）、真直度（K）、L寸法公差、直角度
■真直度測定方法
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
外径g6のシャフト（焼き入れ）
| D | 真円度 M | |
|---|---|---|
| を超え | 以下 | |
| 14 | 20 | 0.005 |
| 20 | 40 | 0.006 |
| 40 | 50 | 0.007 |
外径g6のシャフト（焼き入れ）
| D | L | 真直度 K | |
|---|---|---|---|
| 15～50 | L≦100 | 0.01以下 | |
| L＞100 | （L/100）×0.01以下 | ||
外径g6のシャフト（焼き入れ）
| L | L寸法 公差 | |
|---|---|---|
| を超え | 以下 | |
| 24 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
| 1000 | 1500 | ±1.2 |

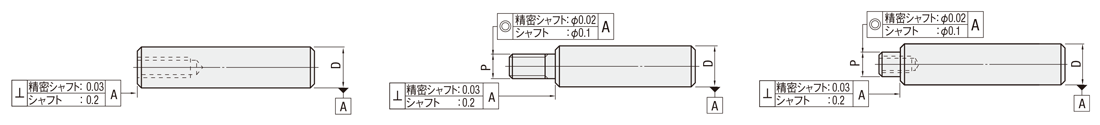

■同軸度・直角度
硬度・表面処理の注意点
■加工部の硬度低下について
・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度
■硬度低下範囲
・加工部から10mm程度
■焼なましによる硬度低下加工部
・おねじ ・段付
■めねじの硬度低下条件
めねじは材質や選定条件により硬度低下の条件が異なります。
- SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
- SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ
■焼き入れの有効硬化層深さ
有効硬化層深さは外形寸法や材質の違いにより異なります。
| 外径 D | 有効硬化層深さ | |||
|---|---|---|---|---|
| SUJ2相当 | SUS440C/ 13Cr系ステンレス | |||
| 15～20 | 0.7以上 | 0.7以上 | ||
| 25～50 | 1.0以上 | |||
■硬質クロムメッキ及び加工部のメッキ層について
- 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
- 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。
///部：メッキ残部
シャフトと回転軸の違い
・リニアシャフトと 回転軸用シャフトの仕様比較
■基本仕様
| 仕様 | シャフト | 回転軸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 材質 | SUJ2相当 SUS440Cまたは13Cr系ステンレス | S45C相当 SUS304 | S45C相当 SUS304 | SCM435 | ||||||
| 焼き入れ | 高周波焼き入れ | - | - | 硬度30～35HRC | ||||||
| 外径公差 | g6/h5 | f8 | g6/h9/h7 | g6 | ||||||
| 表面処理 | メッキ無 硬質クロムメッキ 低温黒色クロムメッキ 無電解ニッケルメッキ（全長表面処理タイプ） | 硬質クロムメッキ | メッキ無 四三酸化鉄皮膜 無電解ニッケルメッキ | 四三酸化鉄皮膜 無電解ニッケルメッキ | ||||||
※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください。
■追加工
| 追加工名称 | シャフト | 回転軸 | |||||
|---|---|---|---|---|---|---|---|
| L寸公差変更 | L<200⇒L±0.03 200≦L<500⇒L±0.05 L≧500⇒L±0.1 | L<500⇒L±0.05 L≧500⇒L±0.1 L≧800は適用不可 | |||||
| スパナ溝追加工 | 2箇所まで指定可能 | 1箇所まで指定可能 | |||||
| 平面取り | 2箇所まで指定可能 | 3箇所まで指定可能 | |||||
| 2面取り追加工 | 2箇所まで指定可能 角度指定：固定 | 1箇所まで指定可能 角度指定：15度単位で指定可能 | |||||
| V溝追加工 | 2箇所まで指定可能 | ー | |||||
| キー溝 | 2箇所まで指定可能 段部への加工：不可 | 4箇所まで指定可能 段部への加工：可 | |||||
| おねじ細目ねじ変更 | 2種類 | 1種類 | |||||
| めねじ細目ねじ変更 | 1種類 | ー | |||||
| 逃げ溝追加 | M6～M30 | M3～M30 | |||||
| めねじ深さ変更 | 可能 | 可能 | |||||
| 止め輪溝 | 2箇所指定可能 （追加工ではなく止め輪付タイプとなります） | D部2箇所、段部それぞれ1箇所 併用可 | |||||
| スリットカム用溝 | ー | 1箇所まで指定可能 | |||||
| 同軸度変更 | ー | 可能 | |||||
| おねじ左ねじ変更 | ー | 可能 | |||||
| すり割り溝追加 | ー | 1箇所まで指定可能 | |||||
| C面取り幅変更 | ー | 可能 | |||||
関連リンク
■よくある質問
//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06
■規格外品サービスのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt
規格外品サービスによくある質問
型番リスト
| 型番 |
軸端形状（左） |
材質 |
詳細材質 |
熱処理 |
表面処理 |
軸径 D(φ) |
長さ L(mm) |
軸はめあい公差 |
硬度 |
端部種類 |
おねじ(並目) [P](mm) |
おねじ細目ねじ変更 [PMC](mm) |
おねじ細目ねじ変更 [PMS](mm) |
めねじ(並目) [M](mm) |
めねじ(並目) [N](mm) |
めねじMを細目ねじ変更 [MSC](mm) |
B(mm) |
F(mm) |
P(mm) |
W(mm) |
材質証明書 |
材質証明書：材質 |
材質証明書：表面処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
段付めねじ
|
-
|
-
|
-
|
3 ～ 10
|
4 ～ 12
|
-
|
-
|
2 ～ 65
|
6 ～ 13
|
5 ～ 14
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
段付めねじ
|
-
|
-
|
-
|
3 ～ 10
|
4 ～ 12
|
-
|
-
|
2 ～ 70
|
6 ～ 14
|
5 ～ 15
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
段付めねじ
|
-
|
-
|
-
|
4 ～ 12
|
4 ～ 12
|
-
|
-
|
2 ～ 80
|
7 ～ 16
|
5 ～ 17
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
段付めねじ
|
-
|
-
|
-
|
4 ～ 12
|
4 ～ 12
|
-
|
-
|
2 ～ 85
|
7 ～ 17
|
5 ～ 19
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
段付めねじ
|
-
|
-
|
-
|
4 ～ 16
|
4 ～ 12
|
-
|
-
|
2 ～ 110
|
7 ～ 22
|
5 ～ 24
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
段付めねじ
|
-
|
-
|
-
|
5 ～ 24
|
4 ～ 12
|
-
|
-
|
2 ～ 135
|
8 ～ 27
|
5 ～ 29
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
段付めねじ
|
-
|
-
|
-
|
5 ～ 24
|
4 ～ 12
|
-
|
-
|
2 ～ 128
|
9 ～ 32
|
5 ～ 34
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
段付めねじ
|
-
|
-
|
-
|
6 ～ 30
|
4 ～ 12
|
-
|
-
|
2 ～ 148
|
11 ～ 37
|
5 ～ 39
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
50
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
段付めねじ
|
-
|
-
|
-
|
6 ～ 30
|
4 ～ 12
|
-
|
-
|
2 ～ 188
|
11 ～ 47
|
5 ～ 39
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
加工なし
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
ストレート
|
-
|
-
|
-
|
-
|
4 ～ 12
|
-
|
-
|
-
|
-
|
5 ～ 14
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
加工なし
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
30 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
ストレート
|
-
|
-
|
-
|
-
|
4 ～ 12
|
-
|
-
|
-
|
-
|
5 ～ 15
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
加工なし
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
30 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
ストレート
|
-
|
-
|
-
|
-
|
4 ～ 12
|
-
|
-
|
-
|
-
|
5 ～ 17
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
加工なし
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
30 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
ストレート
|
-
|
-
|
-
|
-
|
4 ～ 12
|
-
|
-
|
-
|
-
|
5 ～ 19
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
加工なし
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
35 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
ストレート
|
-
|
-
|
-
|
-
|
4 ～ 12
|
-
|
-
|
-
|
-
|
5 ～ 24
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
加工なし
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
35 ～ 1500
|
g6
|
高周波焼入(58HRC～)
|
ストレート
|
-
|
-
|
-
|
-
|
4 ～ 12
|
-
|
-
|
-
|
-
|
5 ～ 29
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
加工なし
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
35 ～ 1500
|
g6
|
高周波焼入(58HRC～)
|
ストレート
|
-
|
-
|
-
|
-
|
4 ～ 12
|
-
|
-
|
-
|
-
|
5 ～ 34
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
加工なし
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
50 ～ 1500
|
g6
|
高周波焼入(58HRC～)
|
ストレート
|
-
|
-
|
-
|
-
|
4 ～ 12
|
-
|
-
|
-
|
-
|
5 ～ 39
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
加工なし
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
50
|
50 ～ 1500
|
g6
|
高周波焼入(58HRC～)
|
ストレート
|
-
|
-
|
-
|
-
|
4 ～ 12
|
-
|
-
|
-
|
-
|
5 ～ 39
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
4 ～ 12
|
-
|
-
|
-
|
4 ～ 12
|
-
|
2 ～ 58
|
2 ～ 60
|
-
|
5 ～ 14
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
-
|
5 ～ 12
|
-
|
-
|
4 ～ 12
|
-
|
2 ～ 58
|
2 ～ 60
|
-
|
5 ～ 14
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
-
|
-
|
10 ～ 14
|
-
|
4 ～ 12
|
-
|
2 ～ 58
|
2 ～ 60
|
-
|
5 ～ 14
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
4 ～ 12
|
-
|
-
|
-
|
4 ～ 12
|
-
|
2 ～ 58
|
2 ～ 60
|
-
|
5 ～ 15
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
-
|
5 ～ 15
|
-
|
-
|
4 ～ 12
|
-
|
2 ～ 58
|
2 ～ 60
|
-
|
5 ～ 15
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
-
|
-
|
10 ～ 14
|
-
|
4 ～ 12
|
-
|
2 ～ 58
|
2 ～ 60
|
-
|
5 ～ 15
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
5 ～ 16
|
-
|
-
|
-
|
4 ～ 12
|
-
|
2 ～ 78
|
2 ～ 80
|
-
|
5 ～ 17
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
-
|
5 ～ 17
|
-
|
-
|
4 ～ 12
|
-
|
2 ～ 78
|
2 ～ 80
|
-
|
5 ～ 17
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
-
|
-
|
10 ～ 14
|
-
|
4 ～ 12
|
-
|
2 ～ 78
|
2 ～ 80
|
-
|
5 ～ 17
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
5 ～ 16
|
-
|
-
|
-
|
4 ～ 12
|
-
|
2 ～ 78
|
2 ～ 80
|
-
|
5 ～ 19
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
-
|
6 ～ 17
|
-
|
-
|
4 ～ 12
|
-
|
2 ～ 78
|
2 ～ 80
|
-
|
5 ～ 19
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
-
|
-
|
10 ～ 18
|
-
|
4 ～ 12
|
-
|
2 ～ 78
|
2 ～ 80
|
-
|
5 ～ 19
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
8 ～ 24
|
-
|
-
|
-
|
4 ～ 12
|
-
|
2 ～ 118
|
2 ～ 120
|
-
|
5 ～ 24
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
-
|
8 ～ 20
|
-
|
-
|
4 ～ 12
|
-
|
2 ～ 118
|
2 ～ 120
|
-
|
5 ～ 24
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
-
|
-
|
10 ～ 18
|
-
|
4 ～ 12
|
-
|
2 ～ 118
|
2 ～ 120
|
-
|
5 ～ 24
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
8 ～ 24
|
-
|
-
|
-
|
4 ～ 12
|
-
|
2 ～ 118
|
2 ～ 120
|
-
|
5 ～ 29
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
-
|
8 ～ 20
|
-
|
-
|
4 ～ 12
|
-
|
2 ～ 118
|
2 ～ 120
|
-
|
5 ～ 29
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
-
|
-
|
10 ～ 18
|
-
|
4 ～ 12
|
-
|
2 ～ 118
|
2 ～ 120
|
-
|
5 ～ 29
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
10 ～ 30
|
-
|
-
|
-
|
4 ～ 12
|
-
|
2 ～ 148
|
2 ～ 150
|
-
|
5 ～ 34
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
-
|
10 ～ 30
|
-
|
-
|
4 ～ 12
|
-
|
2 ～ 148
|
2 ～ 150
|
-
|
5 ～ 34
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
-
|
-
|
10 ～ 18
|
-
|
4 ～ 12
|
-
|
2 ～ 148
|
2 ～ 150
|
-
|
5 ～ 34
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
12 ～ 30
|
-
|
-
|
-
|
4 ～ 12
|
-
|
2 ～ 148
|
2 ～ 150
|
-
|
5 ～ 39
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
-
|
12 ～ 30
|
-
|
-
|
4 ～ 12
|
-
|
2 ～ 148
|
2 ～ 150
|
-
|
5 ～ 39
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
-
|
-
|
12 ～ 18
|
-
|
4 ～ 12
|
-
|
2 ～ 148
|
2 ～ 150
|
-
|
5 ～ 39
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
50
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
16 ～ 30
|
-
|
-
|
-
|
4 ～ 12
|
-
|
2 ～ 148
|
2 ～ 150
|
-
|
5 ～ 39
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
50
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
-
|
15 ～ 30
|
-
|
-
|
4 ～ 12
|
-
|
2 ～ 148
|
2 ～ 150
|
-
|
5 ～ 39
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
おねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
50
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
おねじ
|
-
|
-
|
14 ～ 18
|
-
|
4 ～ 12
|
-
|
2 ～ 148
|
2 ～ 150
|
-
|
5 ～ 39
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
めねじ
|
-
|
-
|
-
|
3 ～ 10
|
4 ～ 12
|
-
|
-
|
-
|
-
|
5 ～ 14
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
めねじ
|
-
|
-
|
-
|
-
|
4 ～ 12
|
8 ～ 10
|
-
|
-
|
-
|
5 ～ 14
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
30 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
めねじ
|
-
|
-
|
-
|
4 ～ 10
|
4 ～ 12
|
-
|
-
|
-
|
-
|
5 ～ 15
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
30 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
めねじ
|
-
|
-
|
-
|
-
|
4 ～ 12
|
8 ～ 10
|
-
|
-
|
-
|
5 ～ 15
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
30 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
めねじ
|
-
|
-
|
-
|
4 ～ 12
|
4 ～ 12
|
-
|
-
|
-
|
-
|
5 ～ 17
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
30 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
めねじ
|
-
|
-
|
-
|
-
|
4 ～ 12
|
8 ～ 12
|
-
|
-
|
-
|
5 ～ 17
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
30 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
めねじ
|
-
|
-
|
-
|
4 ～ 12
|
4 ～ 12
|
-
|
-
|
-
|
-
|
5 ～ 19
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
30 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
めねじ
|
-
|
-
|
-
|
-
|
4 ～ 12
|
8 ～ 14
|
-
|
-
|
-
|
5 ～ 19
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
35 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
めねじ
|
-
|
-
|
-
|
4 ～ 12
|
4 ～ 12
|
-
|
-
|
-
|
-
|
5 ～ 24
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
35 ～ 1400
|
g6
|
高周波焼入(58HRC～)
|
めねじ
|
-
|
-
|
-
|
-
|
4 ～ 12
|
8 ～ 18
|
-
|
-
|
-
|
5 ～ 24
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
35 ～ 1500
|
g6
|
高周波焼入(58HRC～)
|
めねじ
|
-
|
-
|
-
|
6 ～ 20
|
4 ～ 12
|
-
|
-
|
-
|
-
|
5 ～ 29
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
35 ～ 1500
|
g6
|
高周波焼入(58HRC～)
|
めねじ
|
-
|
-
|
-
|
-
|
4 ～ 12
|
8 ～ 18
|
-
|
-
|
-
|
5 ～ 29
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
35 ～ 1500
|
g6
|
高周波焼入(58HRC～)
|
めねじ
|
-
|
-
|
-
|
8 ～ 24
|
4 ～ 12
|
-
|
-
|
-
|
-
|
5 ～ 34
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
35 ～ 1500
|
g6
|
高周波焼入(58HRC～)
|
めねじ
|
-
|
-
|
-
|
-
|
4 ～ 12
|
8 ～ 18
|
-
|
-
|
-
|
5 ～ 34
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
50 ～ 1500
|
g6
|
高周波焼入(58HRC～)
|
めねじ
|
-
|
-
|
-
|
10 ～ 30
|
4 ～ 12
|
-
|
-
|
-
|
-
|
5 ～ 39
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
【特長】直動用シャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）めねじ２穴タイプタイプになります。
【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問
(i)ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||||||
| Type | D | 最短L 〜 50 | L51 〜 100 | L101 〜 150 | L151 〜 200 | L201 〜 300 | L301 〜 400 | L401 〜 500 | L501 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1500 |
| SFDJ | 15・16 | 1,910 | 2,050 | 2,180 | 2,320 | 2,670 | 3,000 | 3,340 | 3,660 | 5,100 | 5,780 | 6,930 | 8,090 |
| 18・20 | 1,910 | 2,050 | 2,180 | 2,320 | 2,670 | 3,000 | 3,340 | 3,660 | 5,100 | 5,780 | 6,930 | 8,090 | |
| 25 | 2,380 | 2,550 | 2,740 | 2,900 | 3,330 | 3,770 | 4,200 | 4,620 | 6,230 | 7,090 | 7,950 | 9,280 | |
| 30 | 2,850 | 3,060 | 3,260 | 3,430 | 3,930 | 4,410 | 4,890 | 5,390 | 7,110 | 8,110 | 10,040 | 11,930 | |
| 35 | 3,200 | 3,450 | 3,650 | 3,900 | 4,470 | 4,900 | 5,470 | 6,030 | 7,840 | 8,950 | 10,070 | 11,920 | |
| 40 | 3,690 | 3,980 | 4,260 | 4,540 | 5,230 | 5,780 | 6,460 | 7,130 | 9,200 | 10,580 | 11,890 | 14,090 | |
| 50 | 4,660 | 4,660 | 5,020 | 5,410 | 6,320 | 7,040 | 7,940 | 8,850 | 11,350 | 13,180 | 14,920 | 17,790 | |
| SSFDJ | 15・16 | 2,600 | 2,980 | 3,390 | 3,780 | 4,490 | 5,200 | 5,730 | 6,280 | 8,600 | 9,890 | 11,880 | 13,860 |
| 18・20 | 2,600 | 2,980 | 3,390 | 3,780 | 4,490 | 5,200 | 5,730 | 6,280 | 8,600 | 9,890 | 11,880 | 13,860 | |
| 25 | 3,130 | 3,600 | 4,040 | 4,480 | 5,370 | 6,250 | 6,910 | 7,540 | 9,700 | 11,720 | 14,200 | 16,570 | |
| 30 | 3,700 | 4,230 | 4,750 | 5,250 | 6,260 | 7,260 | 7,970 | 8,660 | 11,180 | 13,480 | 16,350 | 19,760 | |
| 35 | 4,110 | 4,690 | 5,250 | 5,800 | 6,910 | 7,810 | 9,060 | 10,300 | 13,090 | 15,580 | 18,070 | 21,860 | |
| 40 | 5,010 | 5,860 | 6,650 | 7,440 | 8,550 | 9,410 | 10,940 | 12,480 | 15,930 | 19,010 | 22,080 | 26,750 | |
| 50 | 7,090 | 7,090 | 8,160 | 9,210 | 10,910 | 12,270 | 14,420 | 16,560 | 21,600 | 26,020 | 30,400 | 37,080 | |
| PSFDJ | 15・16 | 2,020 | 2,190 | 2,380 | 2,570 | 3,030 | 3,500 | 3,980 | 4,450 | 6,430 | 7,340 | 8,810 | 10,280 |
| 18・20 | 2,020 | 2,190 | 2,380 | 2,570 | 3,030 | 3,500 | 3,980 | 4,450 | 6,430 | 7,340 | 8,810 | 10,280 | |
| 25 | 2,500 | 2,770 | 2,990 | 3,220 | 3,820 | 4,410 | 4,990 | 5,580 | 7,790 | 8,980 | 10,170 | 11,880 | |
| 30 | 2,970 | 3,270 | 3,530 | 3,800 | 4,470 | 5,150 | 5,820 | 6,480 | 8,850 | 10,210 | 12,880 | 15,490 | |
| 35 | 3,340 | 3,650 | 3,950 | 4,240 | 4,990 | 5,570 | 6,300 | 7,040 | 9,410 | 10,870 | 12,980 | 15,560 | |
| 40 | 3,850 | 4,240 | 4,600 | 4,970 | 5,870 | 6,600 | 7,480 | 8,360 | 11,050 | 12,860 | 14,560 | 17,440 | |
| 50 | 4,990 | 4,990 | 5,470 | 5,940 | 7,150 | 8,140 | 9,310 | 10,500 | 13,740 | 16,130 | 18,410 | 22,140 | |
| RSFDJ | 15・16 | 2,680 | 3,210 | 3,490 | 4,020 | 4,820 | 5,360 | 5,890 | － | － | － | － | － |
| 18・20 | 3,170 | 3,500 | 4,140 | 4,770 | 5,710 | 6,340 | 6,980 | ||||||
| 25 | 3,750 | 4,130 | 4,880 | 5,640 | 6,750 | 7,500 | 8,250 | ||||||
| 30 | 4,230 | 4,660 | 5,510 | 6,360 | 7,620 | 8,460 | 9,310 | ||||||
| RSSFDJ | 15・16 | 3,370 | 4,150 | 4,690 | 5,480 | 6,650 | 7,550 | 8,280 | － | － | － | － | － |
| 18・20 | 3,860 | 4,430 | 5,340 | 6,230 | 7,540 | 8,540 | 9,380 | ||||||
| 25 | 4,490 | 5,180 | 6,180 | 7,220 | 8,790 | 9,980 | 10,960 | ||||||
| 30 | 5,080 | 5,840 | 7,000 | 8,180 | 9,950 | 11,310 | 12,390 | ||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短L 〜 100 | L101 〜 200 | L201 〜 400 | L401 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1500 |
| PSGDJ | 15・16 | 1,860 | 2,660 | 3,350 | 4,500 | 7,150 | 8,170 | 9,810 | 11,430 |
| 18・20 | 1,880 | 2,720 | 3,450 | 4,640 | 7,320 | 8,360 | 10,030 | 11,710 | |
| 25 | 2,150 | 2,990 | 4,290 | 5,050 | 8,560 | 9,270 | 11,490 | 13,410 | |
| 30 | 2,560 | 3,530 | 5,020 | 5,890 | 9,230 | 10,000 | 12,250 | 14,090 | |
| 35 | 2,970 | 3,830 | 5,300 | 6,260 | 9,480 | 10,490 | 12,690 | 14,530 | |
| 40 | 3,490 | 4,470 | 6,280 | 7,440 | 11,160 | 12,440 | 13,860 | 15,950 | |
| 50 | 4,250 | 5,200 | 7,410 | 8,900 | 13,360 | 14,940 | 16,080 | 19,280 | |
| PSSGDJ | 15・16 | 2,940 | 4,220 | 6,160 | 8,200 | 10,670 | 12,330 | 14,700 | 17,640 |
| 18・20 | 3,350 | 4,880 | 6,850 | 9,180 | 12,150 | 14,040 | 17,360 | 20,100 | |
| 25 | 3,850 | 5,360 | 7,720 | 9,850 | 13,220 | 15,410 | 18,110 | 22,740 | |
| 30 | 4,410 | 5,810 | 8,010 | 10,260 | 14,550 | 16,760 | 20,730 | 26,020 | |
| 35 | 4,870 | 6,170 | 8,830 | 10,730 | 15,590 | 18,520 | 22,300 | 28,330 | |
| 40 | 5,620 | 7,390 | 10,580 | 13,370 | 19,550 | 23,090 | 26,090 | 31,830 | |
| 50 | 7,290 | 10,080 | 14,650 | 19,100 | 25,340 | 30,870 | 36,380 | 44,730 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||||||
| Type | D | 最短L 〜 50 | L51 〜 100 | L101 〜 150 | L151 〜 200 | L201 〜 300 | L301 〜 400 | L401 〜 500 | L501 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1498 |
| SFDG | 15・16 | 3,630 | 3,770 | 3,910 | 4,040 | 4,390 | 4,730 | 5,060 | 5,390 | 6,830 | 7,500 | 9,000 | 10,500 |
| 18・20 | 3,630 | 3,770 | 3,910 | 4,040 | 4,390 | 4,730 | 5,060 | 5,390 | 6,830 | 7,500 | 9,000 | 10,500 | |
| 25 | 4,490 | 4,670 | 4,860 | 5,020 | 5,450 | 5,890 | 6,320 | 6,740 | 8,350 | 9,210 | 10,070 | 11,750 | |
| 30 | 4,960 | 5,180 | 5,370 | 5,550 | 6,050 | 6,530 | 7,010 | 7,510 | 9,230 | 10,220 | 12,160 | 14,050 | |
| 35 | 6,350 | 6,600 | 6,800 | 7,050 | 7,620 | 7,970 | 8,540 | 9,090 | 10,910 | 12,010 | 13,140 | 14,980 | |
| 40 | 7,550 | 7,840 | 8,130 | 8,400 | 9,080 | 9,530 | 10,210 | 10,890 | 12,960 | 14,340 | 15,650 | 17,840 | |
| 50 | 9,580 | 9,580 | 9,940 | 10,320 | 11,240 | 11,820 | 12,730 | 13,640 | 16,140 | 17,970 | 19,710 | 22,580 | |
| SSFDG | 15・16 | 4,500 | 4,890 | 5,300 | 5,690 | 6,410 | 7,100 | 7,640 | 8,180 | 10,510 | 11,800 | 14,160 | 16,530 |
| 18・20 | 4,500 | 4,890 | 5,300 | 5,690 | 6,410 | 7,100 | 7,640 | 8,180 | 10,510 | 11,800 | 14,160 | 16,530 | |
| 25 | 5,460 | 5,930 | 6,370 | 6,810 | 7,710 | 8,580 | 9,240 | 9,870 | 12,030 | 14,050 | 16,530 | 19,290 | |
| 30 | 6,440 | 6,960 | 7,480 | 7,980 | 8,990 | 9,990 | 10,700 | 11,400 | 13,910 | 16,210 | 19,080 | 22,500 | |
| 35 | 7,580 | 8,160 | 8,730 | 9,270 | 10,380 | 11,190 | 12,440 | 13,690 | 16,470 | 18,960 | 21,450 | 25,240 | |
| 40 | 9,250 | 10,100 | 10,880 | 11,690 | 12,790 | 13,530 | 15,080 | 16,610 | 20,070 | 23,140 | 26,210 | 30,890 | |
| 50 | 12,510 | 12,510 | 13,580 | 14,640 | 16,330 | 17,550 | 19,690 | 21,830 | 26,870 | 31,290 | 35,680 | 42,360 | |
| PSFDG | 15・16 | 3,740 | 3,920 | 4,100 | 4,290 | 4,760 | 5,220 | 5,700 | 6,160 | 8,140 | 9,050 | 12,220 | 14,270 |
| 18・20 | 3,740 | 3,920 | 4,100 | 4,290 | 4,760 | 5,220 | 5,700 | 6,160 | 8,140 | 9,050 | 12,220 | 14,270 | |
| 25 | 4,620 | 4,880 | 5,110 | 5,330 | 5,940 | 6,520 | 7,110 | 7,700 | 9,910 | 11,090 | 12,290 | 15,530 | |
| 30 | 5,460 | 5,750 | 6,020 | 6,290 | 6,960 | 7,630 | 8,310 | 8,960 | 11,340 | 12,690 | 15,370 | 17,970 | |
| 35 | 6,490 | 6,800 | 7,100 | 7,390 | 8,140 | 8,630 | 9,370 | 10,100 | 12,470 | 13,930 | 16,040 | 18,630 | |
| 40 | 7,710 | 8,110 | 8,450 | 8,820 | 9,720 | 10,360 | 11,240 | 12,110 | 14,810 | 16,620 | 18,320 | 21,200 | |
| 50 | 9,910 | 9,910 | 10,400 | 10,860 | 12,060 | 12,930 | 14,100 | 15,290 | 18,530 | 20,920 | 23,190 | 26,930 | |
| RSFDG | 15・16 | 4,700 | 5,570 | 5,990 | 6,420 | 6,850 | 7,700 | 8,550 | 8,980 | 11,120 | 12,400 | － | － |
| 18・20 | 5,050 | 5,800 | 6,380 | 7,080 | 7,580 | 8,600 | 9,090 | 9,610 | 12,630 | 15,150 | |||
| 25 | 5,590 | 6,410 | 7,070 | 7,820 | 8,390 | 9,500 | 10,060 | 10,630 | 13,980 | 16,760 | |||
| 30 | 6,850 | 7,850 | 8,650 | 9,590 | 10,280 | 11,660 | 12,330 | 13,020 | 17,130 | 20,540 | |||
| RSSFDG | 15・16 | 5,580 | 6,690 | 7,380 | 8,060 | 8,860 | 10,070 | 11,130 | 11,770 | 14,810 | 16,710 | － | － |
| 18・20 | 5,920 | 6,920 | 7,780 | 8,730 | 9,600 | 10,970 | 11,680 | 12,400 | 16,320 | 19,460 | |||
| 25 | 6,550 | 7,670 | 8,580 | 9,620 | 10,650 | 12,190 | 12,980 | 13,760 | 17,660 | 21,600 | |||
| 30 | 8,330 | 9,640 | 10,760 | 12,010 | 13,220 | 15,110 | 16,010 | 16,920 | 21,810 | 26,530 | |||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短L 〜 100 | L101 〜 200 | L201 〜 400 | L401 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1498 |
| PSGDG | 15・16 | 3,440 | 4,560 | 5,380 | 6,460 | 9,050 | 10,070 | 12,050 | 12,780 |
| 18・20 | 3,480 | 4,660 | 5,420 | 6,500 | 9,270 | 10,310 | 12,170 | 12,890 | |
| 25 | 3,980 | 5,100 | 6,670 | 7,200 | 10,890 | 11,460 | 12,740 | 14,760 | |
| 30 | 4,700 | 6,010 | 7,810 | 8,410 | 11,830 | 12,590 | 13,950 | 17,080 | |
| 35 | 5,620 | 6,810 | 8,530 | 9,210 | 12,590 | 13,470 | 14,700 | 17,980 | |
| 40 | 6,630 | 8,090 | 10,150 | 10,990 | 14,870 | 15,990 | 16,670 | 19,260 | |
| 50 | 8,460 | 9,820 | 12,380 | 13,450 | 18,110 | 19,510 | 20,370 | 23,550 | |
| PSSGDG | 15・16 | 5,440 | 7,250 | 9,660 | 11,750 | 17,720 | 19,040 | 21,760 | 23,130 |
| 18・20 | 6,210 | 8,380 | 10,730 | 13,160 | 20,270 | 21,090 | 23,770 | 26,400 | |
| 25 | 7,130 | 9,500 | 12,000 | 14,480 | 21,510 | 22,100 | 24,960 | 30,320 | |
| 30 | 8,110 | 9,540 | 12,470 | 14,650 | 21,890 | 23,000 | 25,140 | 32,420 | |
| 35 | 8,940 | 10,440 | 13,480 | 15,810 | 22,340 | 23,650 | 26,760 | 33,030 | |
| 40 | 10,820 | 12,760 | 16,240 | 19,150 | 25,070 | 28,580 | 31,470 | 38,750 | |
| 50 | 13,930 | 16,180 | 21,220 | 23,320 | 31,530 | 35,090 | 40,600 | 48,950 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||||||
| Type | D | 最短L 〜 50 | L51 〜 100 | L101 〜 150 | L151 〜 200 | L201 〜 300 | L301 〜 400 | L401 〜 500 | L501 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1498 |
| SFDN | 15・16 | 3,080 | 3,220 | 3,350 | 3,490 | 3,830 | 4,170 | 4,500 | 4,840 | 6,270 | 6,940 | 9,670 | 11,290 |
| 18・20 | 3,080 | 3,220 | 3,350 | 3,490 | 3,830 | 4,170 | 4,500 | 4,840 | 6,270 | 6,940 | 9,670 | 11,290 | |
| 25 | 3,790 | 3,970 | 4,150 | 4,320 | 4,750 | 5,190 | 5,620 | 6,040 | 7,640 | 8,510 | 9,370 | 11,920 | |
| 30 | 4,530 | 4,750 | 4,940 | 5,120 | 5,620 | 6,100 | 6,580 | 7,080 | 8,800 | 9,800 | 11,730 | 13,620 | |
| 35 | 5,320 | 5,580 | 5,780 | 6,020 | 6,590 | 6,970 | 7,540 | 8,090 | 9,900 | 11,010 | 12,130 | 13,990 | |
| 40 | 6,280 | 6,570 | 6,860 | 7,130 | 7,820 | 8,300 | 8,980 | 9,660 | 11,720 | 13,100 | 14,420 | 16,610 | |
| 50 | 7,960 | 7,960 | 8,320 | 8,700 | 9,620 | 10,250 | 11,150 | 12,060 | 14,550 | 16,390 | 18,130 | 21,000 | |
| SSFDN | 15・16 | 3,900 | 4,270 | 4,680 | 5,070 | 5,790 | 6,490 | 7,020 | 7,570 | 9,890 | 11,180 | 13,420 | 15,660 |
| 18・20 | 3,900 | 4,270 | 4,680 | 5,070 | 5,790 | 6,490 | 7,020 | 7,570 | 9,890 | 11,180 | 13,420 | 15,660 | |
| 25 | 4,690 | 5,170 | 5,610 | 6,050 | 6,940 | 7,810 | 8,470 | 9,100 | 11,270 | 13,280 | 15,760 | 18,400 | |
| 30 | 5,580 | 6,110 | 6,620 | 7,120 | 8,140 | 9,120 | 9,840 | 10,540 | 13,060 | 15,350 | 18,220 | 21,640 | |
| 35 | 6,440 | 7,010 | 7,570 | 8,130 | 9,230 | 10,080 | 11,330 | 12,570 | 15,360 | 17,840 | 20,340 | 24,120 | |
| 40 | 7,860 | 8,720 | 9,500 | 10,300 | 11,400 | 12,190 | 13,720 | 15,270 | 18,710 | 21,790 | 24,850 | 29,540 | |
| 50 | 10,710 | 10,710 | 11,770 | 12,830 | 14,530 | 15,800 | 17,940 | 20,080 | 25,130 | 29,540 | 33,930 | 40,600 | |
| PSFDN | 15・16 | 3,190 | 3,360 | 3,550 | 3,740 | 4,200 | 4,660 | 5,150 | 5,620 | 7,590 | 8,510 | 10,220 | 11,930 |
| 18・20 | 3,190 | 3,360 | 3,550 | 3,740 | 4,200 | 4,660 | 5,150 | 5,620 | 7,590 | 8,510 | 10,220 | 11,930 | |
| 25 | 3,920 | 4,180 | 4,410 | 4,630 | 5,240 | 5,820 | 6,410 | 6,980 | 9,210 | 10,380 | 11,580 | 13,510 | |
| 30 | 4,660 | 4,960 | 5,220 | 5,490 | 6,160 | 6,840 | 7,510 | 8,160 | 10,540 | 11,900 | 14,570 | 17,170 | |
| 35 | 5,460 | 5,780 | 6,070 | 6,360 | 7,110 | 7,630 | 8,370 | 9,100 | 11,470 | 12,940 | 15,050 | 17,620 | |
| 40 | 6,450 | 6,840 | 7,190 | 7,550 | 8,450 | 9,120 | 10,000 | 10,880 | 13,580 | 15,390 | 17,090 | 19,960 | |
| 50 | 8,300 | 8,300 | 8,770 | 9,240 | 10,450 | 11,350 | 12,530 | 13,700 | 16,960 | 19,330 | 21,620 | 25,360 | |
| RSFDN | 15・16 | 4,150 | 4,530 | 4,900 | 5,660 | 6,790 | 7,540 | 8,300 | － | － | － | － | － |
| 18・20 | 4,270 | 4,660 | 5,050 | 5,830 | 6,990 | 7,770 | 8,550 | ||||||
| 25 | 4,760 | 5,200 | 5,630 | 6,490 | 7,790 | 8,650 | 9,510 | ||||||
| 30 | 5,620 | 6,130 | 6,650 | 7,670 | 9,200 | 10,220 | 11,240 | ||||||
| RSSFDN | 15・16 | 4,970 | 5,580 | 6,240 | 7,250 | 8,750 | 9,860 | 10,820 | － | － | － | － | － |
| 18・20 | 5,090 | 5,710 | 6,380 | 7,410 | 8,950 | 10,090 | 11,070 | ||||||
| 25 | 5,660 | 6,390 | 7,090 | 8,220 | 9,990 | 11,280 | 12,370 | ||||||
| 30 | 6,670 | 7,500 | 8,330 | 9,660 | 11,720 | 13,240 | 14,490 | ||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短L 〜 100 | L101 〜 200 | L201 〜 400 | L401 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1498 |
| PSGDN | 15・16 | 2,940 | 3,950 | 4,410 | 5,830 | 8,450 | 9,460 | 11,370 | 11,760 |
| 18・20 | 2,970 | 4,040 | 4,790 | 5,860 | 8,640 | 9,680 | 11,630 | 12,480 | |
| 25 | 3,380 | 4,400 | 5,880 | 6,490 | 10,120 | 10,720 | 12,780 | 13,420 | |
| 30 | 4,020 | 5,210 | 6,920 | 7,600 | 10,460 | 11,270 | 13,300 | 14,290 | |
| 35 | 4,730 | 5,800 | 7,420 | 8,190 | 11,500 | 12,410 | 14,420 | 16,000 | |
| 40 | 5,680 | 6,910 | 8,880 | 9,830 | 13,650 | 14,830 | 15,580 | 18,170 | |
| 50 | 6,790 | 8,340 | 10,790 | 12,020 | 16,610 | 18,070 | 19,050 | 22,250 | |
| PSSGDN | 15・16 | 4,640 | 6,280 | 8,530 | 10,610 | 13,920 | 15,780 | 18,100 | 19,960 |
| 18・20 | 5,290 | 7,270 | 9,470 | 11,870 | 15,880 | 18,000 | 20,640 | 22,760 | |
| 25 | 6,040 | 7,670 | 10,370 | 12,420 | 18,110 | 20,530 | 23,550 | 25,970 | |
| 30 | 6,920 | 8,270 | 11,050 | 13,240 | 18,690 | 21,550 | 24,220 | 27,680 | |
| 35 | 7,570 | 9,000 | 11,900 | 14,280 | 19,250 | 22,050 | 25,180 | 31,320 | |
| 40 | 9,150 | 11,000 | 14,290 | 17,250 | 23,120 | 26,620 | 29,530 | 36,650 | |
| 50 | 11,790 | 13,910 | 17,640 | 21,920 | 28,160 | 33,690 | 39,210 | 47,550 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||||||
| Type | D | 最短L 〜 50 | L51 〜 100 | L101 〜 150 | L151 〜 200 | L201 〜 300 | L301 〜 400 | L401 〜 500 | L501 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1500 |
| SFDT | 15・16 | 2,460 | 2,600 | 2,740 | 2,870 | 3,220 | 3,560 | 3,900 | 4,220 | 5,660 | 6,330 | 7,600 | 8,870 |
| 18・20 | 2,460 | 2,600 | 2,740 | 2,870 | 3,220 | 3,560 | 3,900 | 4,220 | 5,660 | 6,330 | 7,600 | 8,870 | |
| 25 | 3,060 | 3,410 | 3,580 | 4,010 | 3,230 | 4,450 | 4,880 | 5,300 | 6,910 | 7,760 | 8,620 | 10,060 | |
| 30 | 3,640 | 3,850 | 4,050 | 4,230 | 4,730 | 5,210 | 5,700 | 6,180 | 7,910 | 8,900 | 10,840 | 12,730 | |
| 35 | 4,210 | 4,450 | 4,660 | 4,890 | 5,470 | 5,880 | 6,450 | 7,000 | 8,820 | 9,920 | 11,050 | 12,890 | |
| 40 | 4,890 | 5,190 | 5,470 | 5,740 | 6,440 | 6,950 | 7,630 | 8,310 | 10,370 | 11,760 | 13,060 | 15,270 | |
| 50 | 6,220 | 6,220 | 6,580 | 6,960 | 7,880 | 8,560 | 9,450 | 10,370 | 12,860 | 14,700 | 16,440 | 19,310 | |
| SSFDT | 15・16 | 3,220 | 3,600 | 4,010 | 4,400 | 5,110 | 5,810 | 6,350 | 6,900 | 9,220 | 12,330 | 16,490 | 22,050 |
| 18・20 | 3,220 | 3,600 | 4,010 | 4,400 | 5,110 | 5,810 | 6,350 | 6,900 | 9,220 | 10,510 | 11,990 | 13,680 | |
| 25 | 3,860 | 4,340 | 4,780 | 5,220 | 6,110 | 6,980 | 7,640 | 8,270 | 10,440 | 12,450 | 14,930 | 17,900 | |
| 30 | 4,590 | 5,120 | 5,640 | 6,130 | 7,150 | 8,150 | 8,860 | 9,560 | 12,080 | 14,360 | 17,230 | 20,650 | |
| 35 | 5,200 | 5,780 | 6,340 | 6,890 | 8,000 | 8,870 | 10,120 | 11,360 | 14,150 | 16,640 | 19,130 | 22,920 | |
| 40 | 6,340 | 7,180 | 7,970 | 8,770 | 9,870 | 10,700 | 12,230 | 13,780 | 17,220 | 20,300 | 23,360 | 28,050 | |
| 50 | 8,790 | 8,790 | 9,860 | 10,920 | 12,620 | 13,930 | 16,080 | 18,220 | 23,260 | 27,680 | 32,070 | 38,750 | |
| PSFDT | 15・16 | 2,570 | 2,750 | 2,930 | 3,130 | 3,590 | 4,040 | 4,530 | 5,000 | 6,970 | 7,890 | 9,470 | 11,060 |
| 18・20 | 2,570 | 2,750 | 2,930 | 3,130 | 3,590 | 4,040 | 4,530 | 5,000 | 6,970 | 7,890 | 9,470 | 11,060 | |
| 25 | 3,180 | 3,440 | 3,660 | 3,900 | 4,490 | 5,080 | 5,670 | 6,250 | 8,470 | 9,650 | 10,850 | 12,660 | |
| 30 | 3,770 | 4,060 | 4,330 | 4,600 | 5,270 | 5,940 | 6,620 | 7,280 | 9,650 | 11,000 | 13,680 | 16,290 | |
| 35 | 4,350 | 4,660 | 4,960 | 5,250 | 6,000 | 6,540 | 7,280 | 8,010 | 10,380 | 11,840 | 13,950 | 16,540 | |
| 40 | 5,060 | 5,450 | 5,810 | 6,170 | 7,080 | 7,780 | 8,650 | 9,530 | 12,220 | 14,040 | 15,740 | 18,620 | |
| 50 | 6,550 | 6,550 | 7,040 | 7,510 | 8,720 | 9,660 | 10,830 | 12,010 | 15,270 | 17,640 | 19,930 | 23,670 | |
| RSFDT | 15・16 | 3,490 | 3,800 | 4,120 | 4,750 | 5,690 | 6,320 | 6,960 | 7,590 | 10,440 | 12,010 | － | － |
| 18・20 | 3,760 | 4,150 | 4,900 | 5,650 | 6,770 | 7,520 | 8,270 | 9,030 | 12,420 | 14,290 | |||
| 25 | 4,240 | 4,630 | 5,520 | 6,370 | 7,640 | 8,480 | 9,330 | 10,190 | 14,010 | 16,130 | |||
| 30 | 5,000 | 5,500 | 6,510 | 7,510 | 9,000 | 10,000 | 11,000 | 12,000 | 16,510 | 19,500 | |||
| RSSFDT | 15・16 | 4,250 | 4,800 | 5,390 | 6,280 | 7,580 | 8,570 | 9,420 | 10,270 | 14,000 | 16,190 | － | － |
| 18・20 | 4,530 | 5,150 | 6,170 | 7,180 | 8,660 | 9,770 | 10,730 | 11,710 | 15,980 | 18,470 | |||
| 25 | 5,050 | 5,550 | 6,720 | 7,580 | 10,520 | 11,010 | 12,100 | 13,160 | 17,540 | 20,820 | |||
| 30 | 5,940 | 6,770 | 8,100 | 9,410 | 11,420 | 12,940 | 14,160 | 15,370 | 20,670 | 24,960 | |||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短L 〜 100 | L101 〜 200 | L201 〜 400 | L401 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1500 |
| PSGDT | 15・16 | 2,370 | 3,270 | 3,800 | 4,750 | 7,760 | 8,780 | 10,540 | 12,310 |
| 18・20 | 2,390 | 3,340 | 4,100 | 5,160 | 7,940 | 8,980 | 10,780 | 12,590 | |
| 25 | 2,740 | 3,660 | 5,050 | 5,740 | 9,310 | 9,960 | 10,960 | 13,700 | |
| 30 | 3,260 | 4,320 | 5,920 | 6,700 | 10,080 | 10,960 | 11,530 | 14,650 | |
| 35 | 3,800 | 4,840 | 6,430 | 7,300 | 10,630 | 11,600 | 12,420 | 15,320 | |
| 40 | 4,430 | 5,660 | 7,580 | 8,640 | 12,450 | 13,690 | 14,510 | 17,150 | |
| 50 | 5,660 | 6,750 | 9,110 | 10,480 | 15,070 | 16,610 | 17,660 | 20,900 | |
| PSSGDT | 15・16 | 3,750 | 5,190 | 7,300 | 9,330 | 11,680 | 13,360 | 16,240 | 20,940 |
| 18・20 | 4,270 | 6,000 | 8,110 | 10,440 | 13,310 | 15,230 | 18,520 | 23,870 | |
| 25 | 4,910 | 6,800 | 9,080 | 11,550 | 15,310 | 17,500 | 20,770 | 26,400 | |
| 30 | 5,390 | 6,870 | 9,440 | 11,980 | 16,700 | 18,470 | 21,560 | 27,980 | |
| 35 | 6,260 | 7,650 | 10,470 | 12,940 | 18,010 | 20,850 | 24,080 | 30,270 | |
| 40 | 7,510 | 9,310 | 12,510 | 15,580 | 21,550 | 25,110 | 28,100 | 35,270 | |
| 50 | 9,900 | 11,980 | 16,740 | 21,280 | 27,780 | 33,540 | 39,280 | 47,960 | |
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜100 | 101以上 |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | 25% | 出荷日・価格 共にお見積り |
| 出荷日 | 通常 | ＋7日 | ||||
[ ! ]表示数量超えはWOSにてご確認ください。
納期
| 3 | 日目出荷 |
●低温黒色クロムメッキ品
| 8 | 日目出荷 |
| 大 口 出荷日 | +7 | 日目出荷 | 数量 50～100 |
出荷日については、こちらをご覧ください。
概要・仕様
仕様・概要
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
シャフト めねじ２穴のレビュー
リニアシャフトカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
