シャフト　止め輪溝付き

シャフト　止め輪溝付き

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 規格拡張対象
評価 4.7平均満足度4.7 この商品のレビューをみる（21件）
通常価格(税別)
 -
税込価格
 -

【特長】直動用シャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライ...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 精密洗浄・電解研磨を行ったシャフト　止め輪溝付きを新発売いたしました。
  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ベアリング両側挿入治具

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定384件の候補があります。

Loading...

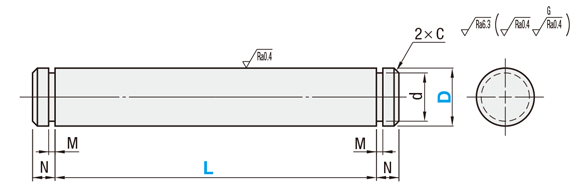

外形図・規格表

シャフト　止め輪溝付き:関連画像
[ ! ]D部面粗度はメッキ品 シャフト　止め輪溝付き:関連画像 メッキ無し品はシャフト　止め輪溝付き:関連画像です。
[ ! ]L寸の寸法公差はJISB0405m級に準じる。
Type[ M ]材質[ H ]硬度[ S ]表面処理
D公差g6D公差h5D公差f8
SFARSFUR−SUJ2相当高周波焼入
有効硬化層深さ>>こちら
SUJ2相当 58HRC〜
SUS440Cまたは
13Cr系ステンレス 56HRC〜		−
SSFARSSFUR−SUS440Cまたは
13Cr系ステンレス
PSFARPSFUR−SUJ2相当硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚5μ以上〜
PSSFARPSSFUR−SUS440Cまたは
13Cr系ステンレス
RSFAR−−SUJ2相当低温黒色クロムメッキ
RSSFAR−−SUS440Cまたは
13Cr系ステンレス
−−PSFGRS45C相当−硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚10μ以上〜
−−PSSFGRSUS304
[ ! ]D≦5のとき、全体焼入れとなる場合があります。
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。

規格表

型式−L
SFAR20−300
D公差
Dg6h5f8
3−0.002
−0.008		0
−0.004		−
4−0.004
−0.012		0
−0.005
5
6−0.010
−0.028
8−0.005
−0.014		0
−0.006		−0.013
−0.035
10
12−0.006
−0.017		0
−0.008		−0.016
−0.043
13
15
16
18
20−0.007
−0.020		0
−0.009		−0.020
−0.053
25
30
35−0.009
−0.025		0
−0.011		−0.025
−0.064
40
50

型式L
指定1mm単位		NM d 適用止め輪C
TypeD許容差許容差
D公差g6
SFAR
SSFAR
PSFAR
PSSFAR
RSFAR
RSSFAR

D公差f8
PSFGR(D≧6)
PSSFGR(D≧6)











[ ! ]低温黒色クロムメッキ品はD≦30、L≦500です。		D公差 h5
SFUR
SSFUR
PSFUR
PSSFUR


 		310〜40020.5＋0.05
  0		2＋0.06
  0		NETW□20.2以下
410〜4000.7＋0.1
  0		3NETW□3
510〜4004＋0.075
  0		NETW□4
620〜8965NETW□50.5以下
820〜109430.97＋0.09
  0		NETW□7
1020〜11941.15＋0.14
  0		9.6  0
−0.09		STW□10
1220〜1392411.5  0
−0.11		STW□12
1325〜139212.4STW□13
1525〜139214.3STW□15
1630〜139215.2STW□16
1830〜13921.3517STW□18
2030〜139219  0
−0.21		STW□201.0以下
2535〜1390523.9STW□25
3035〜14901.6528.6STW□30
3535～148861.7533STW□35
4035～14881.938STW□40
5035～14882.247STW□50
 E型止め輪はこちら、C型止め輪はこちらをご参照ください。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工詳細

■出荷日

 3 日目出荷


●RSFAR

 8 日目出荷


・追加工詳細は下記よりご確認ください。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。

追加工
コード		追加工内容 適用条件 指定例￥/1Code
NWC

片端止め輸加工無し

シャフト 止め輪溝付き 関連画像1_追加工詳細

ーSFAR20-300-NWC無料
LLC

L寸法の引出し位置を

止め輪加工の外側へ変更

シャフト 止め輪溝付き 関連画像2_追加工詳細

[ ! ]LLC=指定1mm単位
[ ! ]LLC寸法とL寸法の位置が違います。		SFAR20-LLC300無料

・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

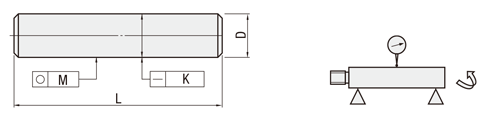

■真直度測定方法

シャフト　止め輪溝付き:関連画像

軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M

外径g6・h5のシャフト（焼き入れ）
D真円度 M
を超え以下
2130.004
13200.005
20300.006
単位：mm
外径f8のシャフト（焼きなし）
D真円度 M
を超え以下
5100.011
10180.014
18300.017
単位：mm


■真直度 K

外径g6・h5のシャフト（焼き入れ）
DL真直度 K
3・4条件なし（L/100）×0.05以下
5条件なし（L/100）×0.03以下
6～30L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm
外径f8のシャフト（焼きなし）
L真直度 K
L≦1000.025以下
L＞100（L/100）×0.025以下
単位：mm


■L寸法公差

外径g6・h5のシャフト（焼き入れ）
LL寸法
公差
を超え以下
930±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm
外径f8のシャフト（焼きなし）
LL寸法
公差
を超え以下
930±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm


■同軸度・直角度

シャフト　止め輪溝付き:関連画像

硬度・表面処理の注意点

■加工部の硬度低下について
・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度

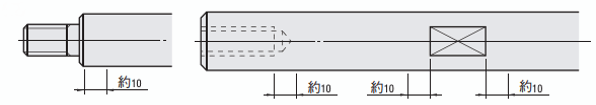

■硬度低下範囲

・加工部から10mm程度



(例)

シャフト　止め輪溝付き 関連画像1_硬度低下範囲



■焼なましによる硬度低下加工部

・止め輪溝



■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
30.5以上0.5以上
4
5
6～10
12・130.7以上
15～200.7以上
25～301.0以上


■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。


例)メッキ残り部:段付き おねじシャフト 平面取り追加

///部:メッキ残部

シャフト　止め輪溝付き 関連画像1_メッキ層について


シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8g6/h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください。



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能ー
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類ー
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 ー1箇所まで指定可能
同軸度変更 ー可能
おねじ左ねじ変更 ー可能
すり割り溝追加ー1箇所まで指定可能
C面取り幅変更ー可能

関連リンク

■よくある質問

//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06



■規格外品サービスのご案内

ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 7
  8. 次へ
型番
材質
詳細材質
熱処理
表面処理
軸径 D(φ)
長さ L(mm)
軸はめあい公差
硬度
引き出し寸法位置変更 [LLC](mm)
材質証明書
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
