シャフト　母線上タップ

シャフト　母線上タップ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.8平均満足度4.8 この商品のレビューをみる（5件）
通常価格(税別)
 -
税込価格
 -

【特長】直動用シャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライ...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

簡易回転ステージ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定14件の候補があります。

Loading...

外形図・規格表

シャフト　母線上タップ:関連画像
N=L－P×K2
K：ピッチ数
[ ! ]D部面粗度はメッキ品 シャフト　めねじインロー:関連画像 メッキ無し品はシャフト　めねじインロー:関連画像です。
[ ! ]L、P寸の寸法公差はJISB0405m級に準じる。
[ ! ]L寸公差、真円度、真直度、直角度、同軸度、硬度変化は（こちら）
[ ! ]加工部付近は焼きなましによる変形のため、外径公差より外れる可能性があります。
Type[ M ]材質[ H ]硬度[ S ]表面処理
SFAESUJ2相当高周波焼入
有効硬化層深さ>>こちら
SUJ2相当 58HRC〜
SUS440Cまたは
13Cr系ステンレス 56HRC〜		−
SSFAESUS440Cまたは
13Cr系ステンレス
PSFAESUJ2相当硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚5μ以上
PSSFAESUS440Cまたは
13Cr系ステンレス
[ ! ]SUS440Cまたは13Cr系ステンレス規格については>>こちら

規格表

型式−L
SFAE10−300
型式L
指定1mm単位		M
(並目)		PhCAF
TypeDg6
SFAE
PSFAE		10−0.005
−0.014		200～ 800M41004.50.5
以下		4.32.0
12−0.006
−0.017		200～10005
13200～10005.5
SFAE
SSFAE
PSFAE
PSSFAE		16200～1200M5150M×25.5
20−0.007
−0.020		200～1200M61.0
以下		6.82.5
25300～1200200
30300～1500M893.0
35−0.009
−0.025		300～1500
40400～15003003.5
50400～1500M1011
■L寸とタップ数の関係
ピッチP＝100P＝150P＝200P＝300タップ数K(ピッチ数)N
L200～219200～319300～419400～61921N＝
L−P×K
2
220～319320～469420～619620～91932
320～419470～619620～819920～121943
420～519620～769820～10191220～54
520～619770～9191020～1219−65
620～719920～10691220～1419−76
720～8191070～1420～−87
820～919−−−98
920～−−−109
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

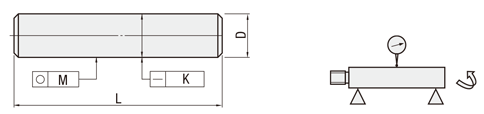

真円度（M）、真直度（K）、L寸法公差、直角度

■真直度測定方法

シャフト　母線上タップ:関連画像

軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。




■真円度 M
外径g6シャフト（焼き入れ）
D真円度 M
を超え以下
9130.004
13200.005
20400.006
40500.007
単位：mm
■真直度 K
外径g6のシャフト（焼き入れ）
DL真直度 K
10～50L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm
■L寸法公差
外径g6のシャフト（焼き入れ）
LL寸法
公差
を超え以下
199400±0.5
4001000±0.8
10001500±1.2
単位：mm

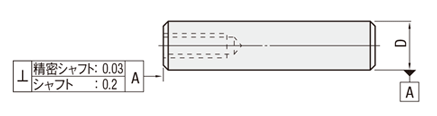

■直角度

シャフト　母線上タップ:関連画像

表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度
※加工部付近は焼きなましによる変形のため、外径公差より外れる可能性があります。



■硬度低下範囲

・加工部から10mm程度

（例）
シャフト　母線上タップ 関連画像1_硬度低下範囲


■めねじの硬度低下条件

めねじは材質や選定条件により硬度低下の条件が異なります。

  • SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
  • SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
         ・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ


■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
100.5以上0.5以上
12・130.7以上
16・200.7以上
25～501.0以上


■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。
例）メッキ残り部：段付き おねじシャフト 平面取り追加

///部：メッキ残部

シャフト　母線上タップ 関連画像1_メッキ層について


関連リンク

■よくある質問

//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06



■規格外品サービスのご案内

ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
型番
材質
詳細材質
表面処理
軸径 D(φ)
長さ L(mm)
硬度
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
16
200 ～ 1200
高周波焼入(56HRC～)
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
20
200 ～ 1200
高周波焼入(56HRC～)
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
25
300 ～ 1200
高周波焼入(56HRC～)
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
30
300 ～ 1500
高周波焼入(56HRC～)
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
35
300 ～ 1500
高周波焼入(56HRC～)
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
40
400 ～ 1500
高周波焼入(56HRC～)
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
50
400 ～ 1500
高周波焼入(56HRC～)
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
なし
16
200 ～ 1200
高周波焼入(56HRC～)
SUS440Cまたは13Cr系ステンレス
-
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
なし
20
200 ～ 1200
高周波焼入(56HRC～)
SUS440Cまたは13Cr系ステンレス
-
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
なし
25
300 ～ 1200
高周波焼入(56HRC～)
SUS440Cまたは13Cr系ステンレス
-
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
なし
30
300 ～ 1500
高周波焼入(56HRC～)
SUS440Cまたは13Cr系ステンレス
-
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
なし
35
300 ～ 1500
高周波焼入(56HRC～)
SUS440Cまたは13Cr系ステンレス
-
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
なし
40
400 ～ 1500
高周波焼入(56HRC～)
SUS440Cまたは13Cr系ステンレス
-
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
なし
50
400 ～ 1500
高周波焼入(56HRC～)
SUS440Cまたは13Cr系ステンレス
-
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】直動用シャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）母線上タップタイプになります。シャフト表面上に複数のタップを立てられます。

【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeDL200～300L301～400L401～500L501～600L601～800L801～1000L1001～1200L1201～1500
SFAE107501,0001,2501,4902,020－－－
128101,0701,3501,6202,8503,370－－
138401,1001,3901,6602,9103,450－－
168601,1601,4301,7002,9803,5504,250－
209101,2301,5201,8403,1203,7304,340－
251,5501,5501,9402,3203,7604,5404,460－
301,7501,7502,1802,6304,1805,0706,8308,530
352,1402,1402,6903,2304,9806,0507,1208,910
40－3,2803,2803,9305,9107,2609,37010,640
50－4,3404,3405,2307,6109,40011,07013,830
SSFAE162,2102,7903,2403,6805,7206,6407,960－
202,4303,0603,5404,0206,1107,2809,170－
253,6003,6004,1804,7606,7008,52010,750－
304,1004,1004,7305,3707,6209,69012,27015,350
354,6804,6805,9007,1109,79012,19014,60018,240
40－7,3107,3108,80012,13015,08018,05022,550
50－10,26010,26012,31017,17021,42025,66032,100
PSFAE101,0401,3801,7302,0602,760－－－
121,1101,4801,8502,2203,9004,640－－
131,1601,5201,9202,2903,9904,760－－
161,1901,5801,9502,3404,1004,8905,870－
201,2501,6602,1002,5104,3105,1205,960－
252,1302,1302,6503,1705,1706,2307,310－
302,4202,4203,0203,6205,7406,9709,38011,720
352,7902,7903,5004,2106,4907,9009,92012,420
40－4,2604,2605,1107,7109,46011,10013,860
50－5,6605,6606,8009,94012,23014,43018,030
PSSFAE163,2404,1204,7605,4107,7109,69011,700－
203,6204,4905,2005,9108,98010,69013,460－
255,2605,2606,1206,9909,83012,50015,780－
306,0106,0106,9407,89011,20014,23018,02022,530
356,6706,6708,37010,06013,88017,27020,65025,830
40－10,35010,35012,46017,17021,38025,57031,960
50－14,51014,51017,44024,34030,38036,37045,480
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜45〜1213〜1920〜5051～
値引率基準単価5％10％15％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷
ご注文締切
急ストークA早割翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷800円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

出荷日については、こちらをご覧ください。

カタログ

ダウンロード (PDF)
カタログ（見開き版）
  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

シャフト　母線上タップ

シャフト　母線上タップ

    【クリーン洗浄品】シャフト　母線上タップ

    【クリーン洗浄品】シャフト　母線上タップ

      【クリーン洗浄品】シャフト　片端めねじタイプ

      【クリーン洗浄品】シャフト　片端めねじタイプ

        【クリーン洗浄品】シャフト　片端おねじタイプ

        【クリーン洗浄品】シャフト　片端おねじタイプ

          【クリーン洗浄品】シャフト　両端おねじタイプ

          【クリーン洗浄品】シャフト　両端おねじタイプ

            【クリーン洗浄】シャフト 片端おねじ スパナ溝付タイプ・キリ穴付タイプ

            【クリーン洗浄】シャフト 片端おねじ スパナ溝付タイプ・キリ穴付タイプ

              【クリーン洗浄品】シャフト　片端段付・両端めねじ/片端段付・片端めねじ

              【クリーン洗浄品】シャフト　片端段付・両端めねじ/片端段付・片端めねじ

                【クリーン洗浄品】シャフト 片端めねじ スパナ溝付タイプ・キリ穴付タイプ

                【クリーン洗浄品】シャフト 片端めねじ スパナ溝付タイプ・キリ穴付タイプ

                  【クリーン洗浄品】シャフト 両端めねじ スパナ溝付タイプ・キリ穴付タイプ

                  【クリーン洗浄品】シャフト 両端めねじ スパナ溝付タイプ・キリ穴付タイプ

                    【クリーン洗浄品】シャフト　片端おねじ逃げ溝付き

                    【クリーン洗浄品】シャフト　片端おねじ逃げ溝付き

                      【クリーン洗浄品】シャフト　両端おねじ スパナ溝付タイプ・キリ穴付タイプ

                      【クリーン洗浄品】シャフト　両端おねじ スパナ溝付タイプ・キリ穴付タイプ

                        【クリーン洗浄品】シャフト　両端おねじ逃げ溝付き

                        【クリーン洗浄品】シャフト　両端おねじ逃げ溝付き

                          【クリーン洗浄品】シャフト　片端段付めねじスパナ溝付き

                          【クリーン洗浄品】シャフト　片端段付めねじスパナ溝付き
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目   6日目   5日目～   6日目～   6日目～   6日目～   6日目～   5日目～   5日目～   6日目～   6日目～   6日目～   6日目～
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） - RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし クリーン洗浄 - クリーン洗浄 - クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄
                            基本形状 ストレート ストレート ストレート ストレート ストレート ストレート 片端段付 ストレート ストレート - ストレート ストレート 片端段付
                            軸端形状（左） 加工なし 加工なし めねじ おねじ おねじ おねじ - めねじ めねじ おねじ おねじ おねじ めねじ
                            軸端形状（右） 加工なし 加工なし 加工なし 加工なし おねじ 加工なし めねじ 加工なし めねじ 加工なし おねじ おねじ 加工なし

                            シャフト　母線上タップのレビュー

                            評価 4.8 平均満足度：4.8 5件のレビュー
                            1. 星５
                              80%
                            2. 星４
                              20%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            検査用治具として使用
                            評価 4.0満足度：4.02022/11/11
                            検査用治具を自作する為に購入しました。
                            本来の使用方法では無いと思いますが、
                            シャフトの側面にタップ加工がしてあるものを探していた為、
                            助かりました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            シャフト
                            評価 5.0満足度：5.02021/01/28
                            製品のガイド部品のひとつとして使用しました。
                            外注より精度・価格がよい。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            シャフト製作
                            評価 5.0満足度：5.02020/11/25
                            お客様から依頼されたシャフトをミスミさんにて注文しました。どの商品でも言えますが、寸法が好みの長さにできるのが本当に助かります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            可動補助用の部品として
                            評価 5.0満足度：5.02020/01/29
                            可動補助用の部品として使用しました。剛性がありますので色々なシーンにつかえて便利です。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            加工ジグの支柱用に
                            評価 5.0満足度：5.02019/05/15
                            加工ジグの支柱用に、使うことがよくあります。形状が豊富で助かっています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            5件全て見る

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            リニアシャフトカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.

                            閉じる

                            比較リスト
